目录

1.标准以太网帧格式

      1、 Ethernet II帧格式

     2、IEEE 802.3 帧格式

2. 在介质上(网线、光纤)传输的最小的以太网帧(84B)

3. 1G的接口每秒能够发送多少个数据包？

4. 802.1Q的以太网帧(VLAN数据帧)

QinQ（也称Stacked VLAN 或Double VLAN）

        电气与电子工程师协会IEEE（Institute of Electrical and Electronics Engineers），里面有个IEEE802委员会，是专门来制定局域网各种标准的。而802下面还有个分部叫802.3，这个部门制定的规范叫以太网规范，定义了“以太网首部”，它实际只定义了数据链路层中的MAC层和物理层规范。（数据链路层包括MAC子层和LLC子层两个子层，而LLC子层是在IEEE802.2中规范的）。

1.标准以太网帧格式

        以太网常用帧格式有两种，一种是Ethernet II，另一种是IEEE 802.3 格式。这两种格式区别是：Ethernet II中包含一个Type字段。而IEEE 802.3包含一个长度字段。 Type字段描述了以太网首部后面所跟数据包的类型，例如Type为0x8000时为IP协议包，Type为8060时为ARP协议包。以太网中多数数据帧使用的是Ethernet II帧格式。

  1. 目的MAC(6B)

  2. 源MAC(6B)

  3. Type(2B)

  4. FCS(4B)

  5. MTU(46B)

    1. MTU范围：46~1500B

    2. MSS(最大段长)：MTU(1500B)-IP报头(20B)-TCP报头(20B)=1460B

        Ethernet II 类型以太网帧的最小长度为64字节（6＋6＋2＋46＋4），最大长度为1518字节（6＋6＋2＋1500＋4）

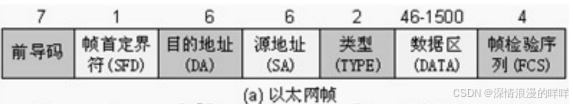

      1、 Ethernet II帧格式

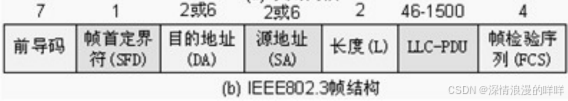

     2、IEEE 802.3 帧格式



2. 在介质上(网线、光纤)传输的最小的以太网帧(84B)

        1、前导码Preamble(7B)：接收端在接收 MAC 帧时迅速调整时钟频率，使它和发送端的频率相同，同步。

        2、SFD(起始定界符:1B)：1 个字节，前 6 位 1 和 0 交替，最后两个连续的 1 告诉接收端，用于开始。

        3、目的MAC(6B)

        4、源MAC(6B)

        5、Type(2B)：类型字段取值为0x0800的帧代表IP；类型字段取值为0x0806的帧代表ARP。

当Type字段值小于等于1500（或者十六进制的0x05DC）时，帧使用的是IEEE 802.3格式。

当Type字段值大于等于1536 （或者十六进制的0x0600）时，帧使用的是Ethernet II格式。

        6、FCS(4B)：帧校验序列，检查该帧是否出错。

        7、MTU(46B)

        8、帧间间隙(12B)

3. 1G的接口每秒能够发送多少个数据包？

以 1Gbps（千兆）网口，帧以最小占用空间84B 为例：

1Gbps≈10^9bps=10^9bits/s（比特每秒）=(10^9/8)Bytes/s（字节每秒）

再除以最小数据帧 84Byte：((10^9/8)Bytes/s）/ 84Bytes=1.488*10^6 pps

1、数据：

1MB=1024KB 1KB=1024B 1Byte（B/字节）=8 bit( b/比特/位)

2、速度：

3、1Gbps=1000Mbps 1Mbps=1000kbps 1Kbps=1000bps

4、mbps (Mb/s) 是Million bits per second的缩写，是一种传输速率单位，指每秒传输的位（比特）数量。

5、pps（Packets per Second，包转发率的一个单位）表示每秒传输数据包的数量 MB/s 即Million Bytes / second（百万字节每秒）

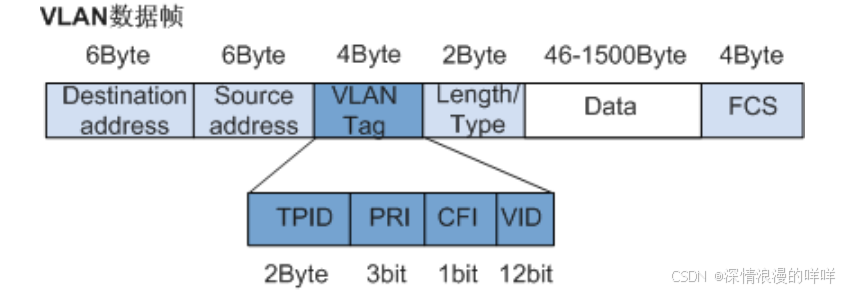

4. 802.1Q的以太网帧(VLAN数据帧)

        IEEE 802.1Q协议规定，在以太网数据帧的源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签（又称VLAN Tag，简称Tag），用于标识数据帧所属的VLAN。

字段长度含义取值
TPID2ByteTag Protocol Identifier（标签协议标识符），表示数据帧类型。各设备厂商可以自定义该字段的值； 为了能够识别不同的报文，实现互通，要确保和邻居设备的TPID值配置一致。
PRI3bitPriority，表示数据帧的802.1p优先级。取值范围为0～7，值越大优先级越高。当网络阻塞时，交换机优先发送优先级高的数据帧。
CFI1bitCanonical Format Indicator（标准格式指示位），表示MAC地址在不同的传输介质中是否以标准格式进行封装，用于兼容以太网和令牌环网。CFI取值为0表示MAC地址以标准格式进行封装，为1表示以非标准格式封装。在以太网中，CFI的值为0。
VID12bitVLAN ID，表示该数据帧所属VLAN的编号。VLAN ID取值范围是0～4095。由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是1～4094。

思科的 VLAN 取值范围如下 ：

        0 和 4095：这两个值是保留给系统使用的，用户不能查看和使用。

        1：是思科的默认 VLAN，不能被删除。

        2 - 1001：可供以太网 VLAN 使用，用户可以自己创建。

        1002 - 1005：是 FDDI 和令牌环的默认 VLAN，不能删除 。

        1006 - 1024：保留给系统使用，用户不能查看和创建。

        1025 - 4094：仅用于以太网的扩展 VLAN，只有 3550 以上的交换机才能配置，并且需要将 VTP 模式设为透明模式。

在华为中VLAN ID的有效取值范围是1～4094

QinQ（也称Stacked VLAN 或Double VLAN）

        QinQ（802.1Q-in-802.1Q）协议出自IEEE 802.1ad标准协议，通过在802.1Q标签报文的基础上再增加一层802.1Q的Tag来达到扩展VLAN空间的功能，可以使私网VLAN透传公网。由于在骨干网中传递的报文有两层802.1Q Tag（一层公网Tag，一层私网Tag），即802.1Q-in-802.1Q，所以称之为QinQ协议。

        因为IEEE 802.1Q中定义的VLAN Tag域只有12个比特，仅能表示4096个VLAN，无法满足城域以太网中标识大量用户的需求，于是产生了QinQ技术，拓展VLAN的数量空间。QinQ在原有的802.1Q报文的基础上增加一层802.1Q标签，使得VLAN数量增加到4094×4094。

        在公网的传输过程中，设备只根据外层VLAN Tag转发报文，并根据报文的外层VLAN Tag进行MAC地址学习，而用户的内层VLAN Tag将被当作报文的数据部分进行传输。QinQ的内外层标签可以代表不同的信息，如内层标签代表用户，外层标签代表业务。

        IEEE 802.1是一组协议的集合，IEEE 802.1d定义生成树协议； IEEE 802.1q定义VLAN标记协议 ；IEEE 802.1s定义多生成树协议；IEEE 802.1w定义快速生成树协议；IEEE 802.1x定义局域网安全认证等
