电子元件识别 测量

一、色环电阻
1.识别

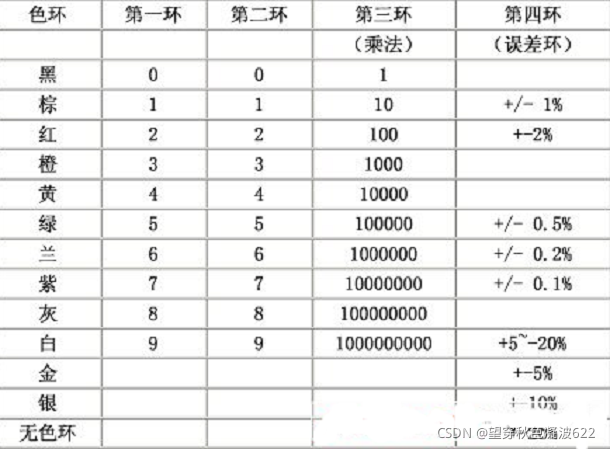

平常使用的色环电阻可以分为四环和五环，通常用四环。其中四环电阻前二环为数字，第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。误差通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%。①三色环电阻第一色环是十位数，第二色环是个位数，第三色环代表倍率用前三个色环来代其阻值②四色环电阻第一、二环分别代表两位有效数的阻值；第三环代表赔率；第四环代表误差五色环电阻第二、二、三环分别代表三位有效数的阻值；第四环代表赔率③第五环代表误差。如果第五条色环为黑色，一般用来表示为绕线电阻器，第五条色环如为白色，一般用来表示为保险丝电阻器，如果电阻体只有中间何一条黑色的色环，则代表此电阻为零欧姆电阻。

色环电阻识别口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。

2.测量
四色环电阻的测量，在四色环电阻中最右端大部分为金色，因此在色环读数中它是作为误差放在最后一个位置，从最左端绿色读起，分别是绿、棕、红金色，根据色环表这个电阻值应是5.1千欧。因此可以借助万用表检测好环，首先对和表调零。根据四环读数5.1千欧可选择RX100档位，档位选好后再进行欧姆调零，将红、黑短接，通过欧姆旋钮将此时万用表调零即可。测量读数为5千欧，误差是金色表示误差在5%以内，因此测量值与读数值基本接近，证明电电阻是好的。

二、光敏电阻
光敏电阻器（photovaristor）又叫光感电阻，是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
图片光敏电阻又称光导管，常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。

三、电容测量
1、万用表检测法:用万用表的R×1k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容的容量。2、熔断器简易检测法：用熔断器（其熔丝的额定电流In由下式确定：IN=0.8/C（A），其中C是电容器的电容量）和待检测的电容器串联接在220V的交流电源上，如果熔断器的熔丝爆断，说明电容器内部已经短路。3、白炽灯泡和电容器串联检测法。4、兆欧表检测法：把白炽灯泡和电容器串联接在220V的交流电源上，如果白炽灯泡的亮度比把它直接接在220V交流电源上暗一些，说明电容器是好的。5、电容器电容量的测量：用熔丝（其规格由电容器的电容量而定）和待测电容器串联接入220V交流电源上。
