9.8 Multisim应用举例

本文通过Multisim软件对基本共射放大电路进行仿真,详细介绍了直流扫描分析和交流小信号分析的过程。在直流扫描分析中,探讨了晶体管的工作状态和静态工作点;在交流小信号分析中,分析了输入输出电压相位差,并通过理论计算与仿真结果进行对比,验证了电压放大倍数的准确性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.基本共射放大电路仿真电压传输特性仿真分析

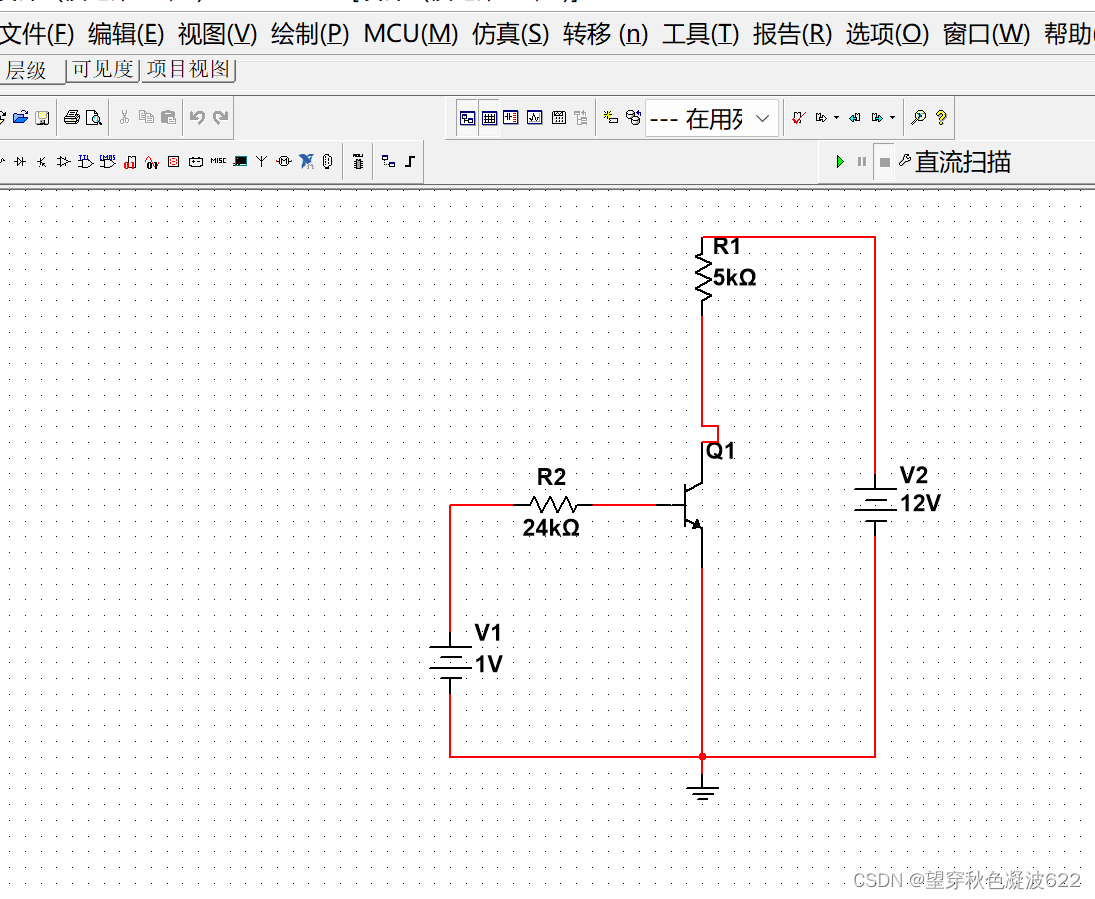

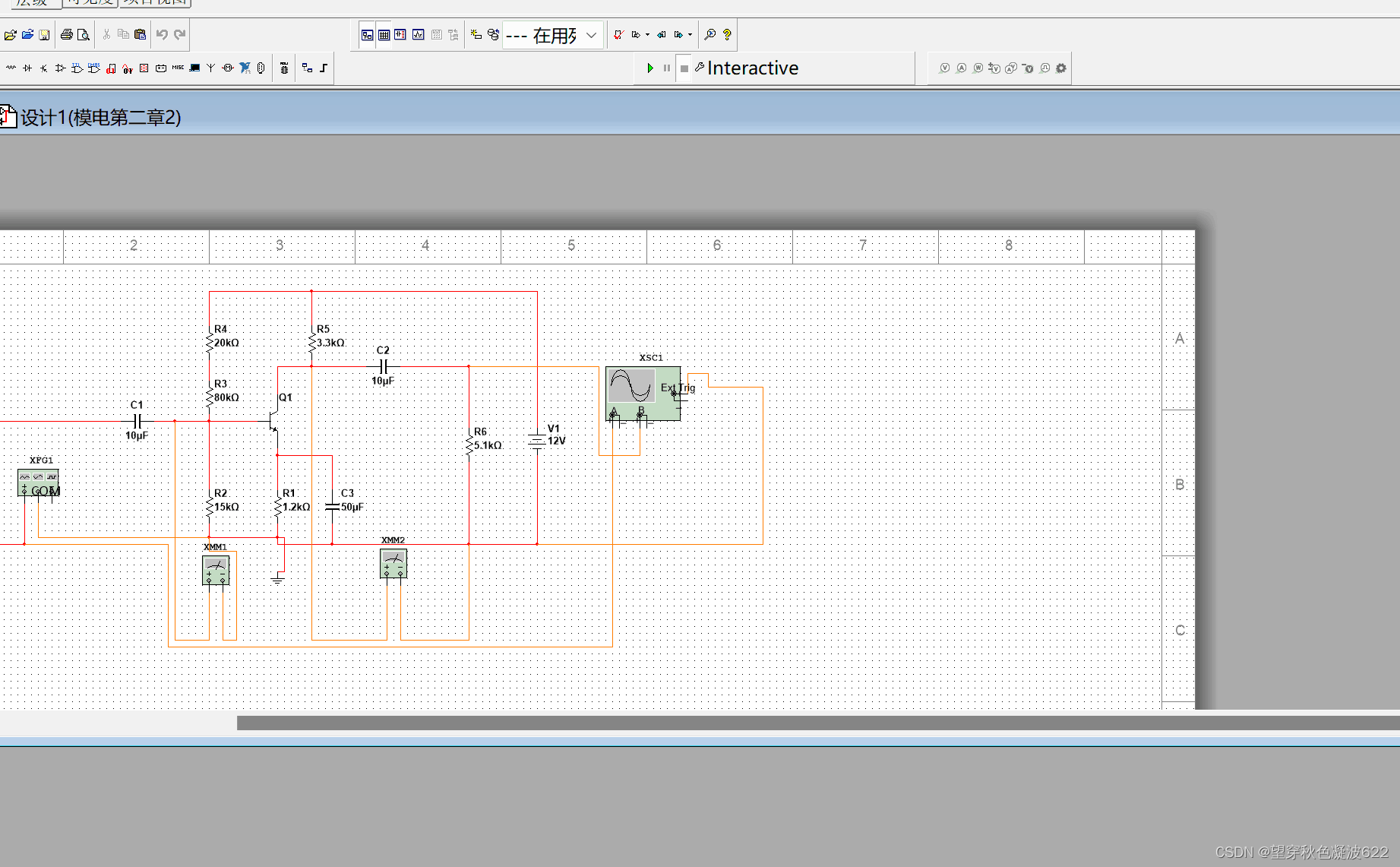

电路搭建






注1:使用transistors-virtual——BJT_NPN

注2:标注节点方法(上部菜单栏Options—Sheet Properties)

在这里插入图片描述

注3:直流扫描分析位置(DC Sweep)






设置直流扫描分析相关参数

直流扫描分析(DC Sweep Analysis)参数:选用V1自变量输入,设置起始值、终值、步长分别为0V、2V、0.01V;

在这里插入图片描述

输出选取集电极电压,即节点2(在左栏选择V(2),后点击add(add expression用于添加变量运算)

在这里插入图片描述

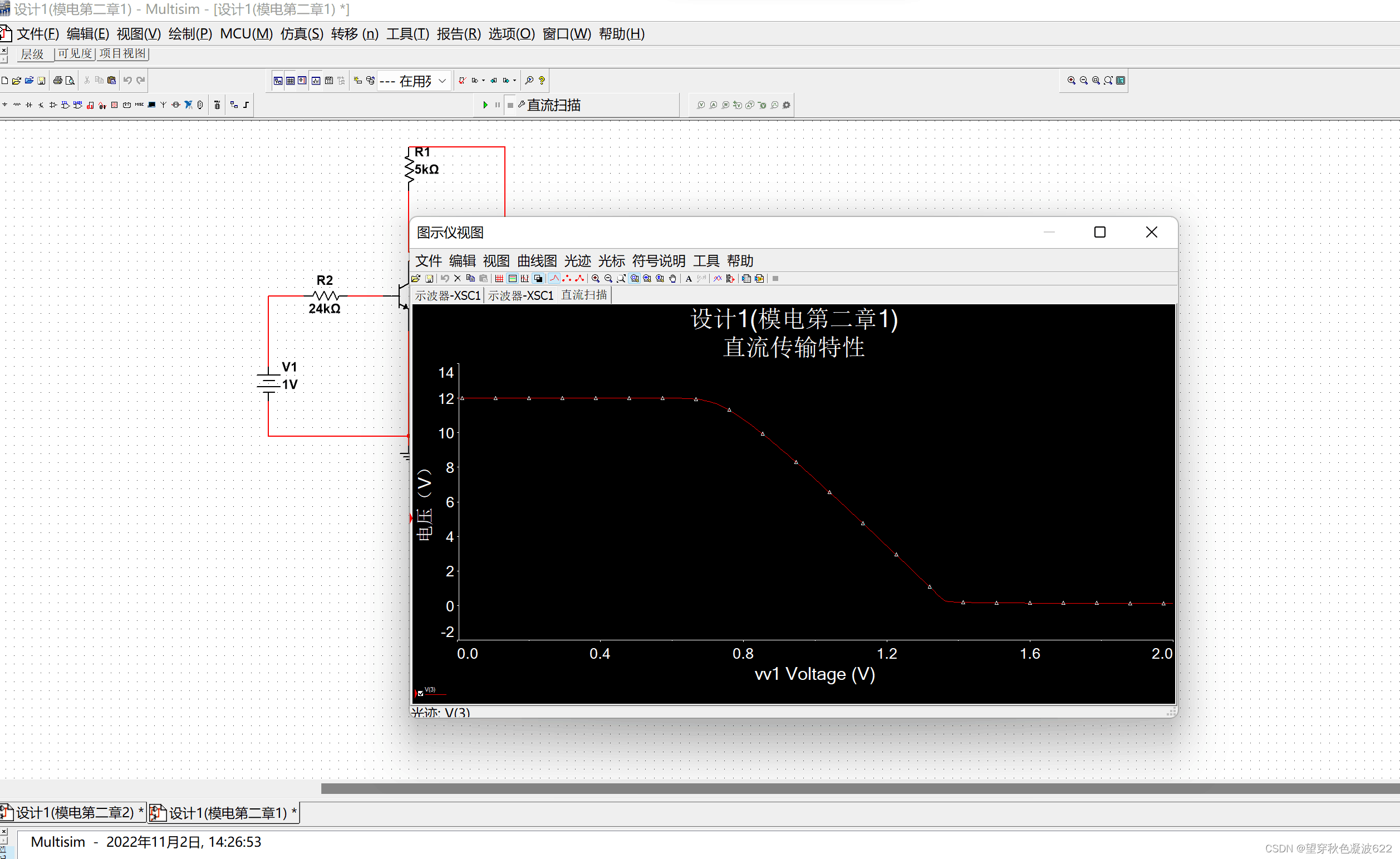

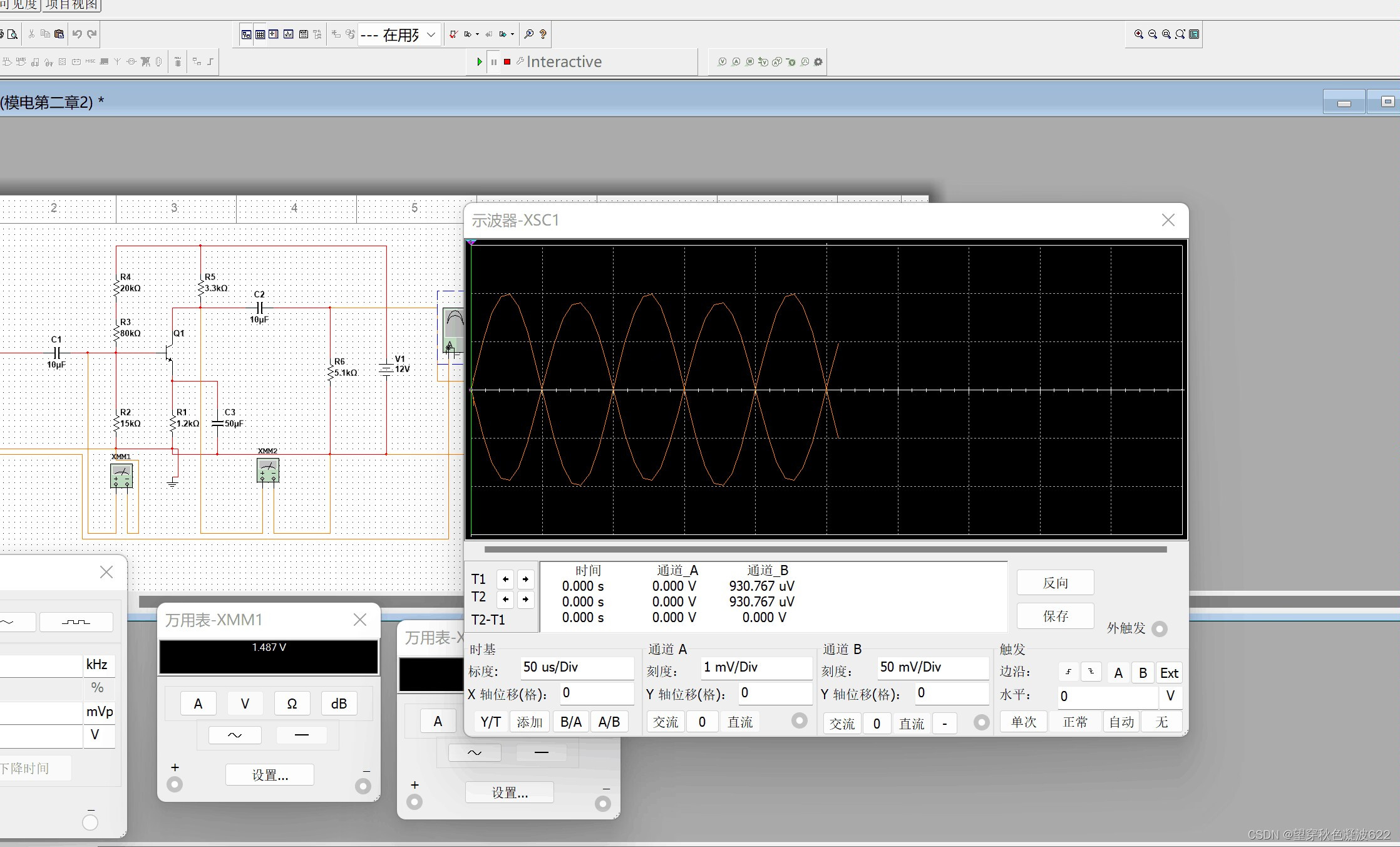

仿真结果及分析






V1相当于交直流总量

当V1<0.7V时,晶体管截止,输出电压V2=12V,即VCC;当V1>1.38V时,晶体管饱和,(集电结正偏,VC=Uces);当0.7V<V1&
