2025年第16届蓝桥杯嵌入式竞赛学习笔记（一）：配置STM32CubeMX和Keil5

1.学前准备

软件：Keil5，STM32CubeMX，赛点资源包

Keil5与STM32CubeMX可去官网下载安装，串口调试助手在赛点资源包中

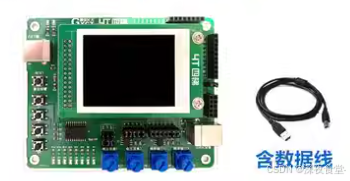

硬件：STM32G431RBT6开发板，一根数据烧录线，一根双公头杜邦线

官网开发板性价比不高，可以去海鲜市场买二手的或者复刻板

2.配置STM32CubeMX

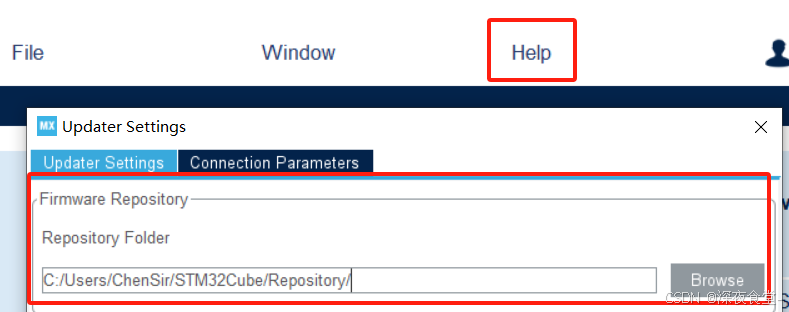

打开软件，在软件主界面导航栏选择Help栏的Updater Setting，设置G431库的文件地址

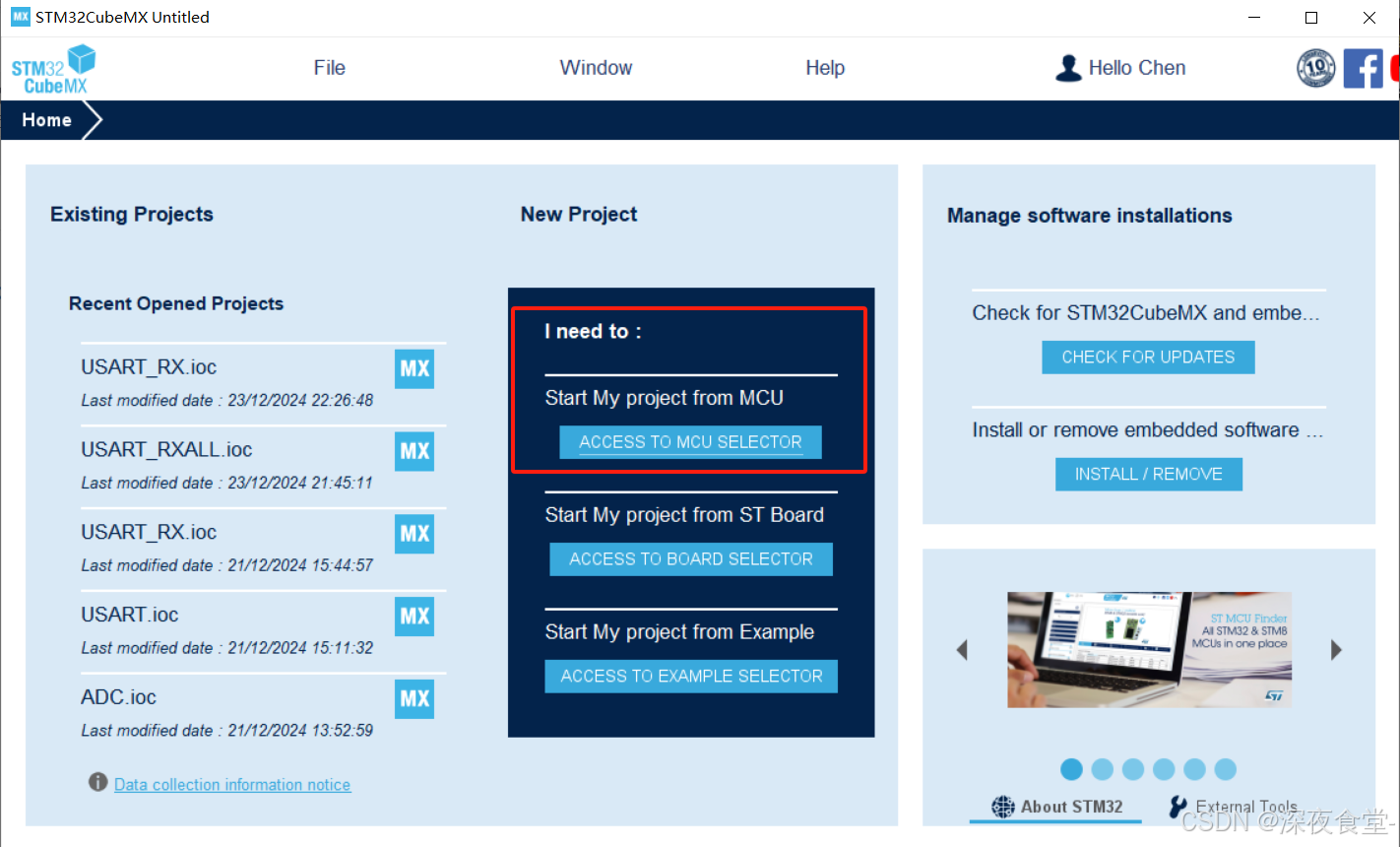

新建工程

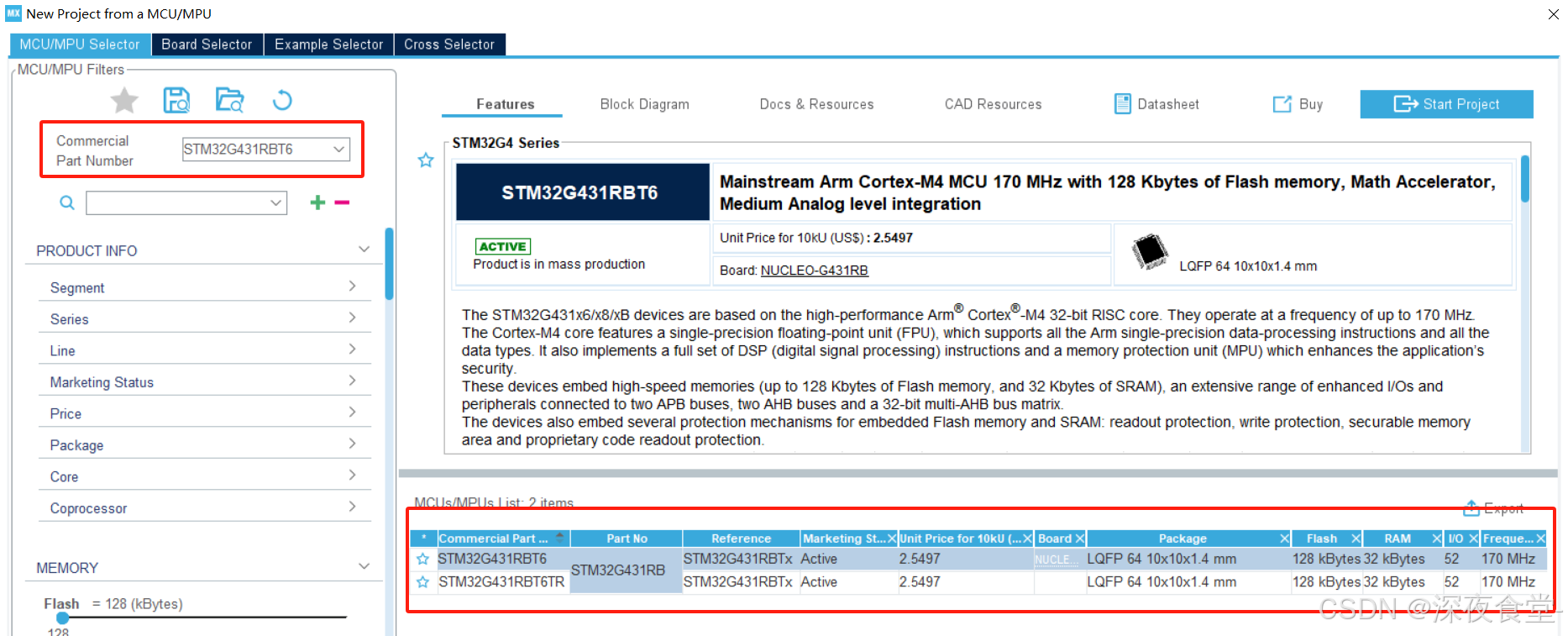

搜索STM32G431RBT6，选择第一个，双击

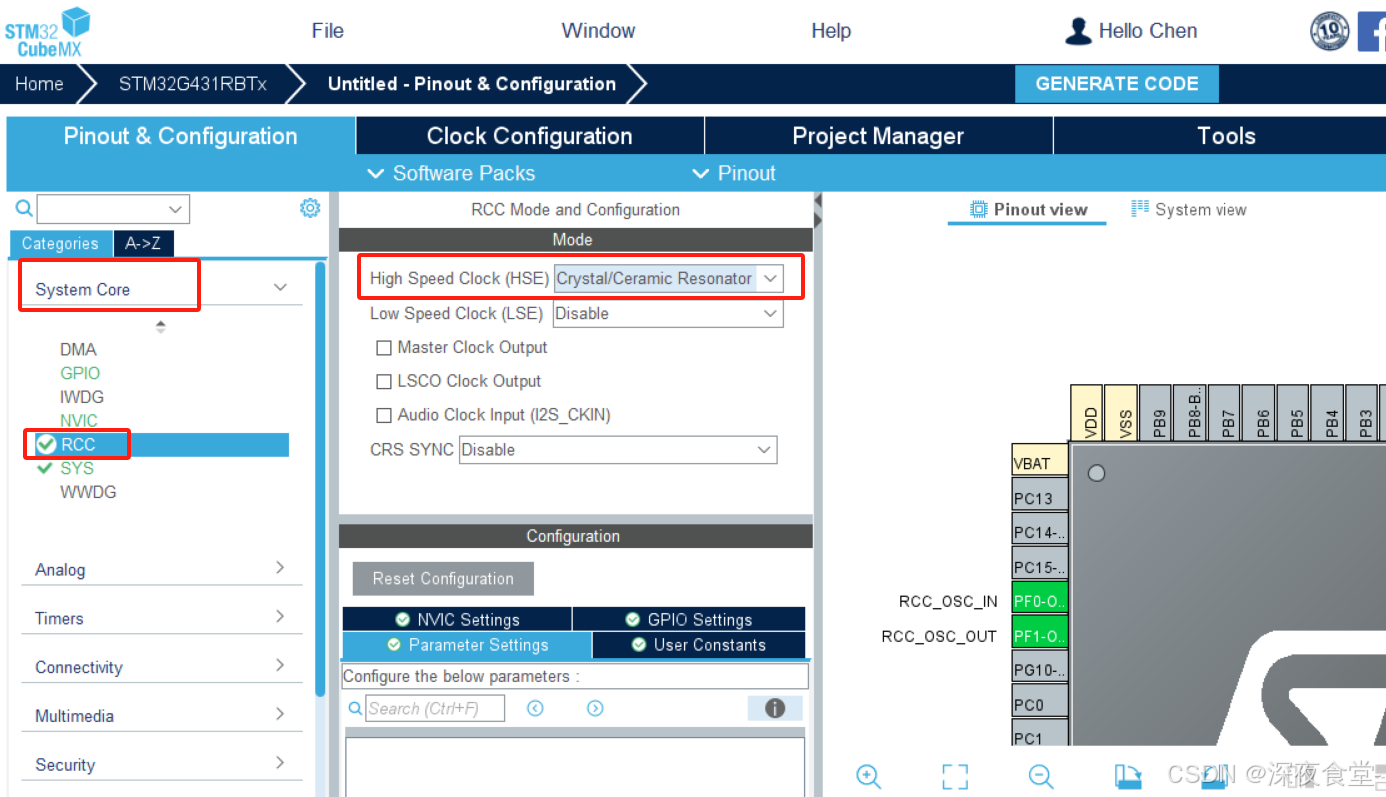

左侧导航栏，RCC中High Speed Clock (HSE) 选 Crystal/Ceramic Resonator (外部时钟使能)

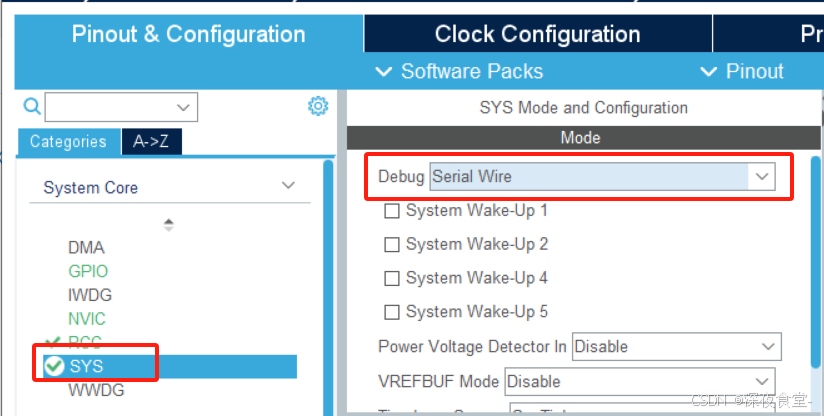

SYS中Debug选择Serial Wire (串口)

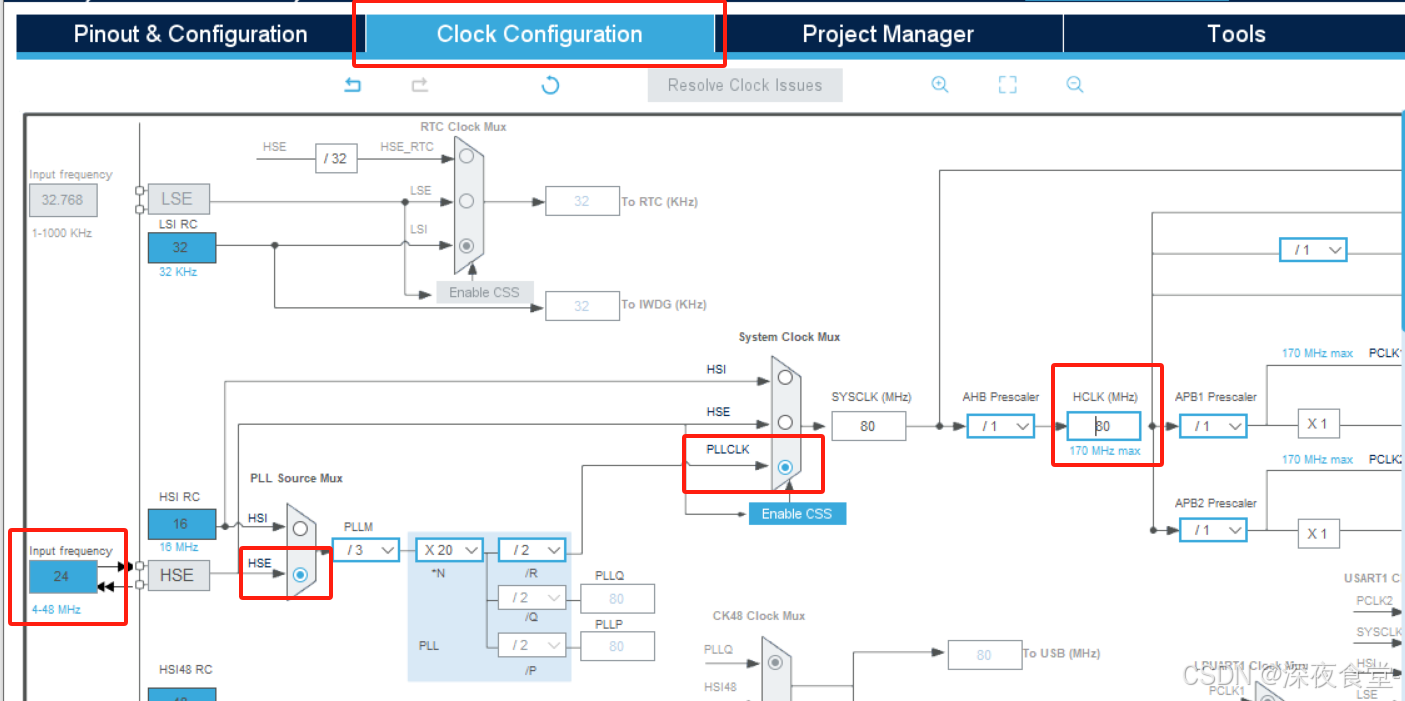

时钟配置，输入频率24MHz，选择外部时钟HSE和PLLCLK，HCLK选择80MHz

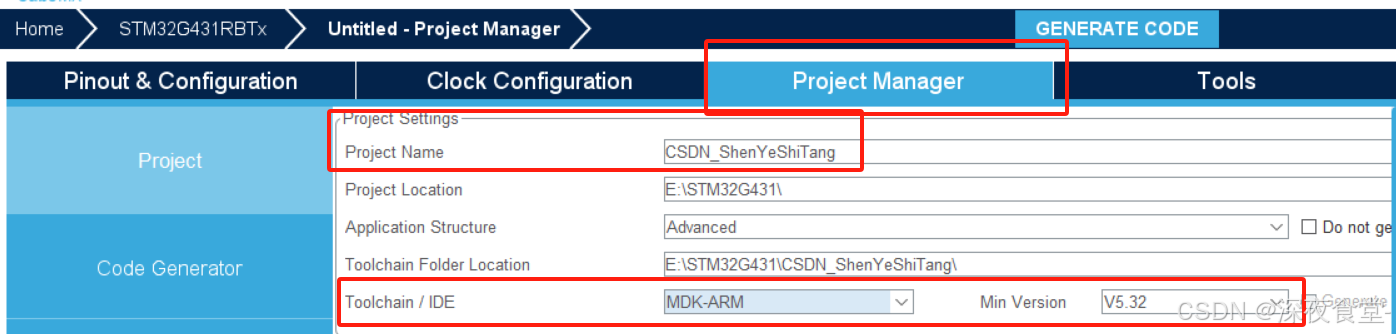

项目管理，设置项目名，Toolchain/IDE选择MDK-ARM

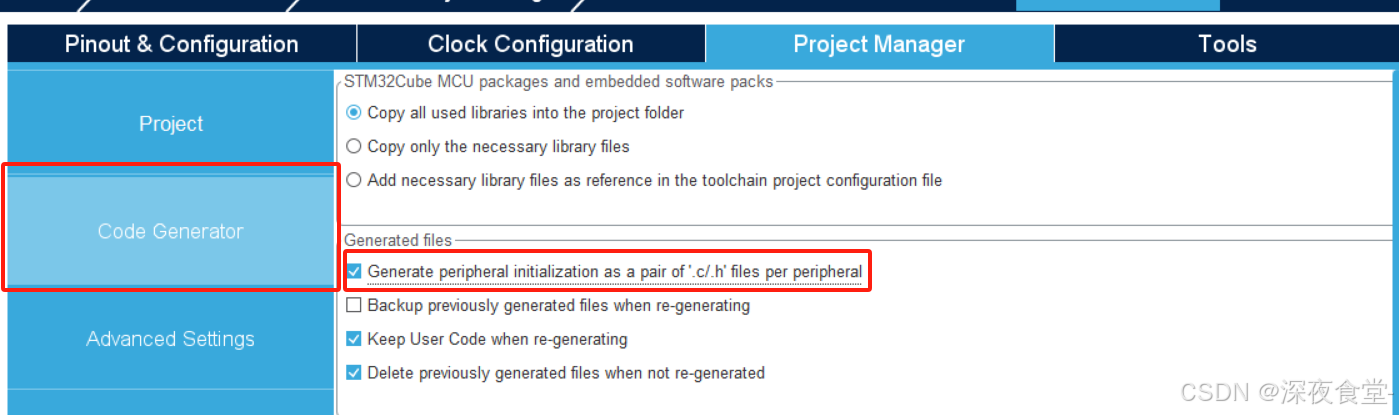

Code Generator中，勾选Generated files 栏中的第一个生成.c.h

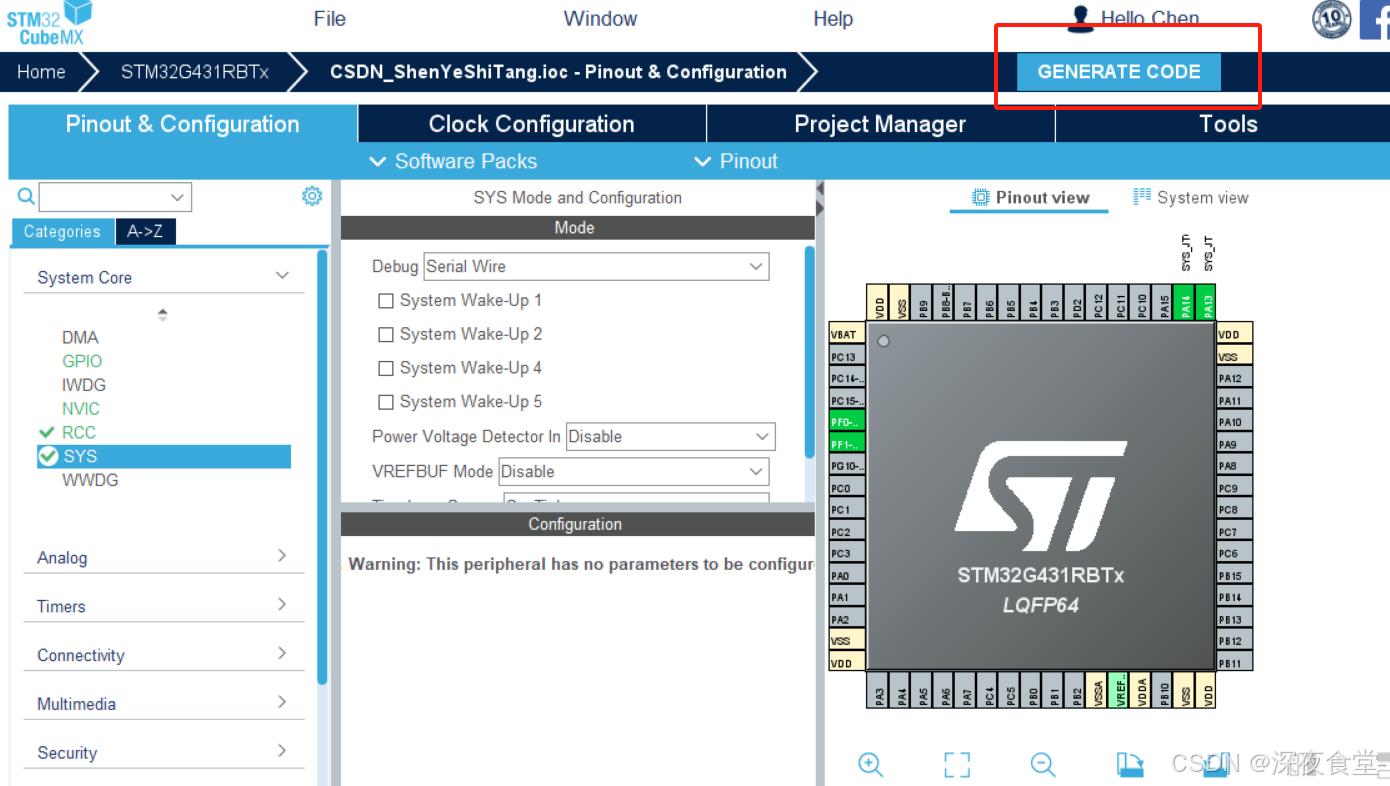

配置完成后点击GENERATE CODE，生成项目

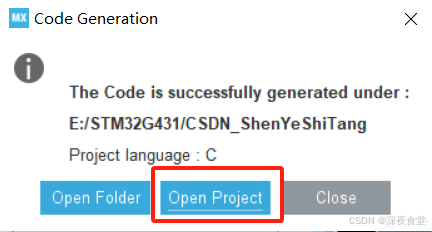

点击 Open Project 打开项目

3.配置Keil5

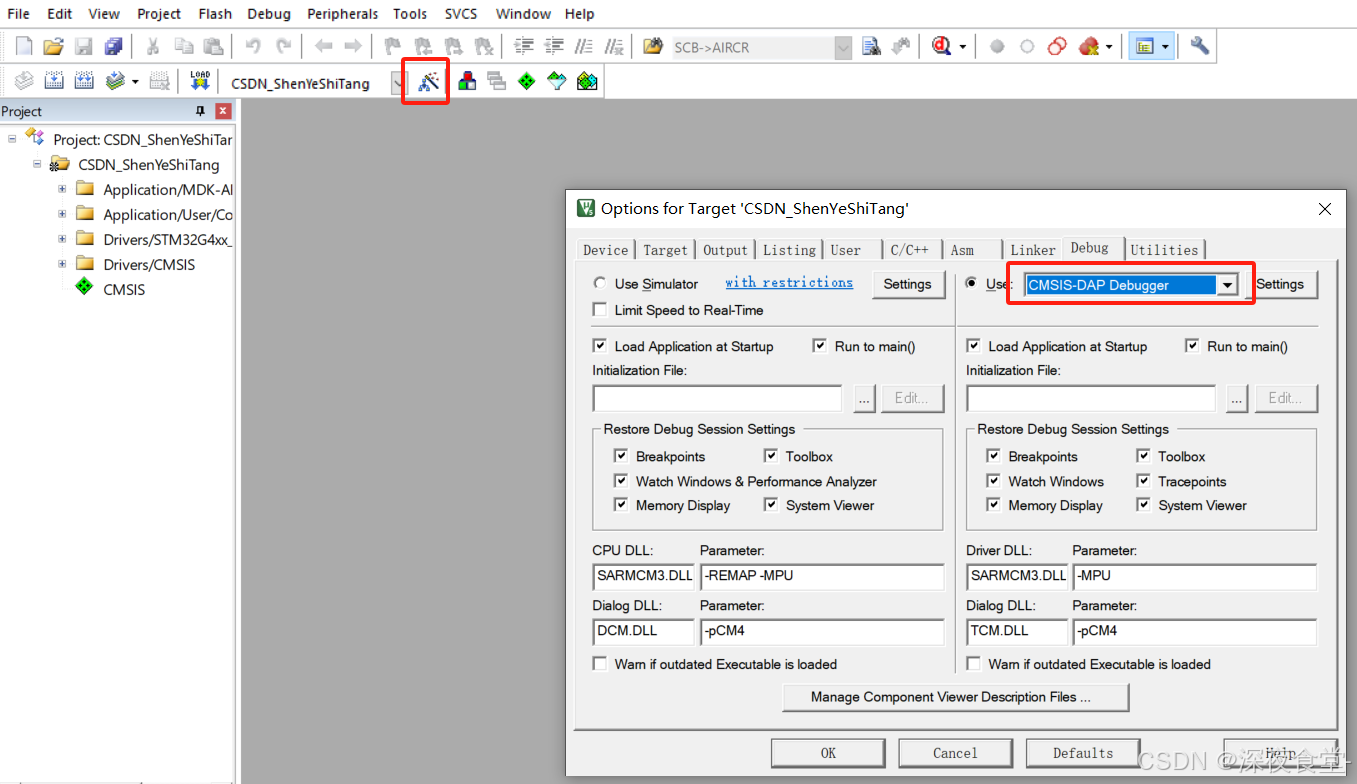

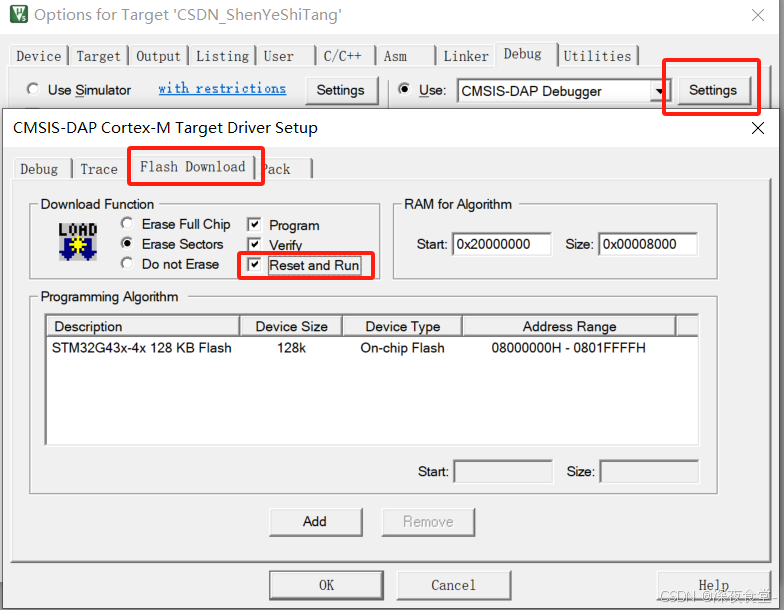

选择魔法棒，选择导航栏的Debug，右侧选择CMSIS-DAP Debugger (下载方式)

点击CMSIS-DAP Debugger右边的Setting(设置)按钮，选择导航栏的Flash Download，勾选Reset and Run

目前STM32CubeMX和Keil5都已配置完成，下一章将进行首个学习项目
