基于eNSP的高校WLAN网络规划设计

目录

摘要............................................................................................................................ 2

一、 设计思路......................................................................................................... 3

二、 网络规划......................................................................................................... 3

1 学校网络设计............................................................................................... 3

2 ip地址和vlan 划分...................................................................................... 4

3 设备选型....................................................................................................... 5

三、 配置步骤......................................................................................................... 6

1、 基础配置................................................................................................... 6

2、 VRRP+MSTP配置..................................................................................... 10

3、 链路聚合配置........................................................................................ 12

4、 路由配置................................................................................................. 12

5、 DHCP配置................................................................................................ 13

6、 无线配置................................................................................................. 16

7、 控制访问技术ACL配置....................................................................... 17

8、 防火墙安全策略配置............................................................................ 18

9、 NAT策略配置......................................................................................... 18

10、 NAT Server配置................................................................................. 19

11、 端口限制配置...................................................................................... 19

四、 网络测试....................................................................................................... 20

1、 DHCP测试................................................................................................ 20

2、 访问外网测试........................................................................................ 20

3、 无线登录测试........................................................................................ 21

4、 VRRP主备选举测试............................................................................... 22

5、 负载分担测试........................................................................................ 22

6、 核心路由表查看，邻居建立关系查看.............................................. 23

7、 ACL测试.................................................................................................. 24

8、 内网访问服务器测试............................................................................ 26

9、 外网NAT Server测试.......................................................................... 26



摘要

该设计规划的是一个学校的网络搭建，采用接入层、核心层、汇聚层三层网络。所有接入层汇聚层交换机运行MSTP和VRRP协议，做冗余备份，保护设备和链路稳定性。运行ospf动态路由协议，方便路由维护。使用dhcp动态分配地址，便于ip地址管理。出口采用防火墙设备，保护网络安全。同时在防火墙上做SNAT，可以让学校内网访问外网。在防火墙上做DNAT，可以让外部网络访问学校服务器。

• 设计思路

1. 每个楼栋划分一个VLAN，楼栋内互通，各楼栋根据ACL规则实现互通。
2. 内网使用私网IP，为每个楼栋分配一个24位掩码长度的私网段，实现上网。
3. 楼栋主机采用DHCP自动获取地址，减少管理员手动分配的任务量，方便管理与维护。
4. 运行OSPF协议，提高收敛速度。而且OSPF可以适应拓扑变化，路由自动学习，防止路由环路，提高拓扑稳定性。
5. 接入层和汇聚层交换机配置MSTP和VRRP技术，实现设备冗余、线路可靠、数据负载分担，能够保证主设备故障后，可以快速切换到备用设备，不影响业务转发。
6. 增加防火墙设备，设置安全区域，控制楼栋主机、服务器和外网设备的数据转发，保证学校网络的安全性。
7. 出口采用光纤接入，汇聚层交换机进行链路聚合，提高网络带宽，实现运营商万兆接入，千兆到楼栋，百兆到桌面的体验。
8. 学校内部实现无线全覆盖，保障内部终端设备可以无线接入并上网。
9. 汇聚层交换机配置ACL控制访问技术，实现办公楼和宿舍楼不通，食堂只能和宿舍楼互通，其他楼栋全互通的网络需求。
10. 配置端口限制，保证每个交换机的端口最多可以连接一个终端。
11. SNAT:应用于内网用户访问Internet时进行的地址转换将私网地址转为公网地址，这里我们采用easy-ip的NAT，保证学校上网采用出接口地址。
12. DNAT:使的外网用户能够访问内部服务器，用户访问202.96.137.88:8080时，防火墙将流量能够送给内网的WEB服务器。当用户访问202.96.137.88:21时防火墙将目的地址转换为172.16.50.20:21 访问学校的FTP服务器。

• 网络规划

1 学校网络设计

网络的设计原则包括三方面：

（1）可靠性原则：一是业务稳定运行，二是故障恢复时间快。

（2）实用性和可扩展性：符合实际并且便于扩展。

（3）安全性：学校设备和链路都要有冗余备份，还要保护内容的安全。

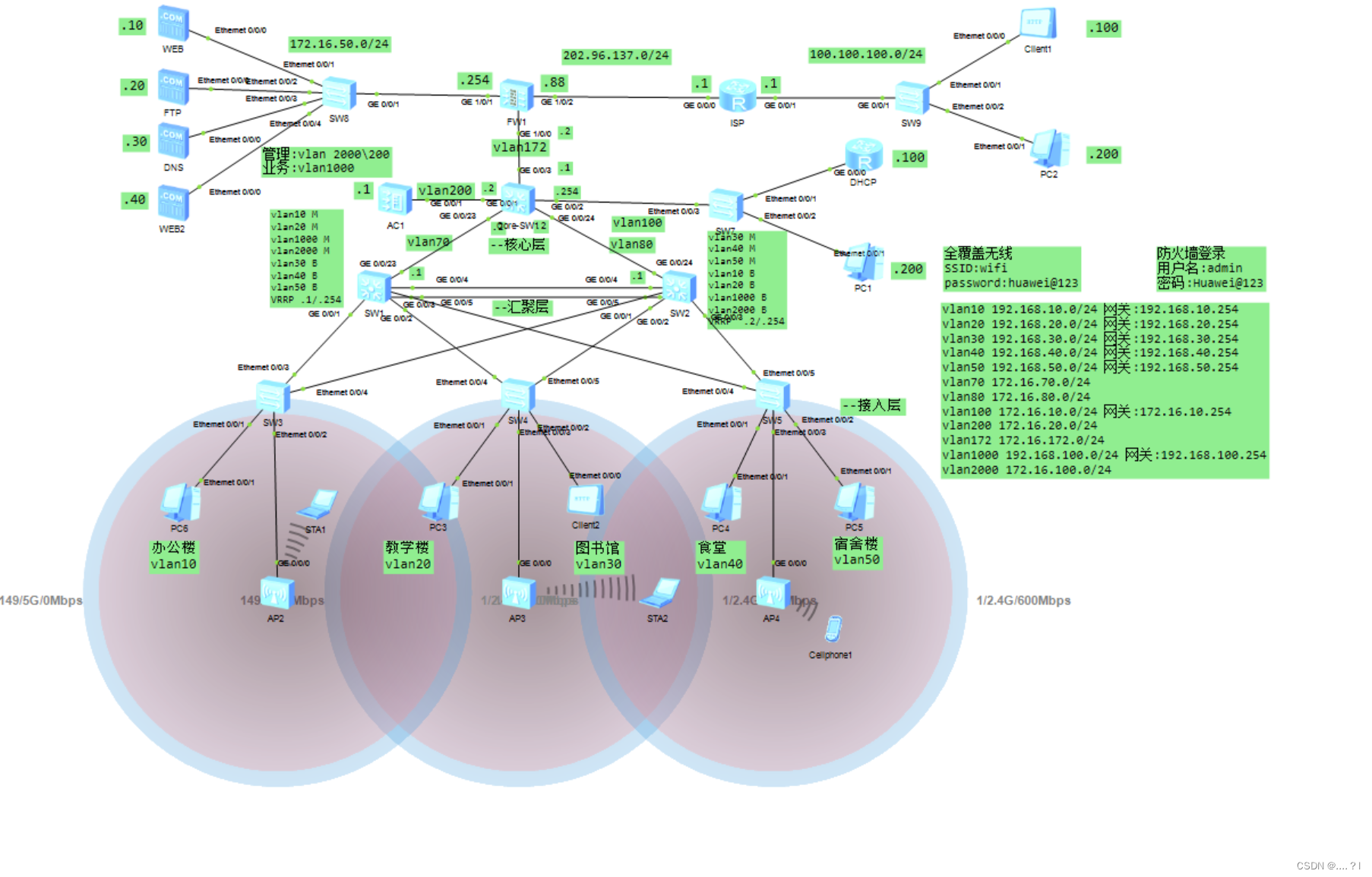

一个网络的拓扑图能够最直观的呈现这个网络的设计思想，几种经典的网络拓扑结构各有特点。我们使用最标准的核心层、汇聚层、接入层三层架构。要求任何一台设备都不能宕机，所以所有交换机必须要有双机热备冗余备份。学校的网络拓扑如下图所示。

2 ip地址和vlan 划分

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。VLAN内的主机间可以直接通信，而VLAN间不能直接通信，从而将广播报文限制在一个VLAN内。任何一个网络基础都是IP地址，网络设计也都是从IP地址和VLAN划分开始的。划分VALN是隔离广播域最有效的方法。子网划分和vlan划分是网络最基本的组成部分。本次VLAN的划分根据需求出发每个楼栋划分单独的VLAN，使楼栋之间相互独立，更便于管理。本次设计的VLAN和IP地址划分如表2-1所示:

表2-1地址规划

楼栋	vlan	ip地址
办公楼	10	192.168.10.0/24
教学楼	20	192.168.200/24
图书馆	30	192.168.30.0/24
食堂	40	192.168.40.0/24
宿舍楼	50	192.168.50.0/24
SW1-Core1	70	192.168.70.0/24
SW2-Core1	80	192.168.80.0/24
管理楼栋	100	172.16.10.0/24
AP管理网段	200	172.16.20.0/24
终端业务网段	1000	192.168.100.0/24
AC管理网段	2000	172.16.172.0/24
核心出口网段	172	172.16.100.0/24

3 设备选型

为设计合理的拓扑我们需要对设备进行合理的选择，我们使用模拟器现有的设备型号来搭建拓扑，具体设备选型如表2-2所示：

表2-2设备选型表

设备	型号	数量
二层交换机	S3700	6
三层交换机	S5700	3
服务器	Server	4
防火墙	USG5500	1
路由器	AR2220	2
无线控制器	AC6005	1
无线放射器	AP2050	3
终端主机（计算机）	PC、Client	7、1

• 配置步骤

1. 基础配置

交换机VLAN的创建、接口的划分、IP地址的配置
