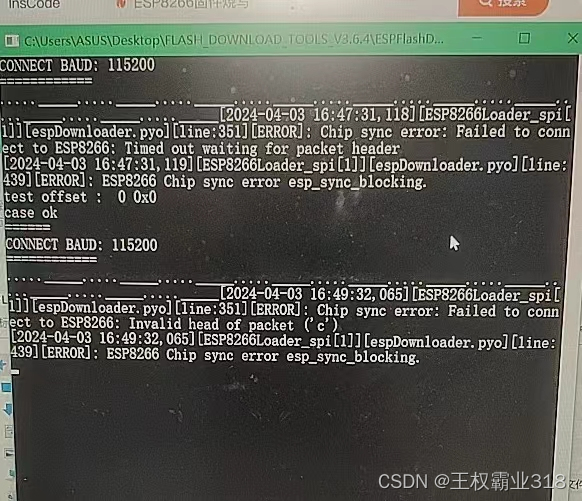

ESP8266-01S烧录固件 chip sync error

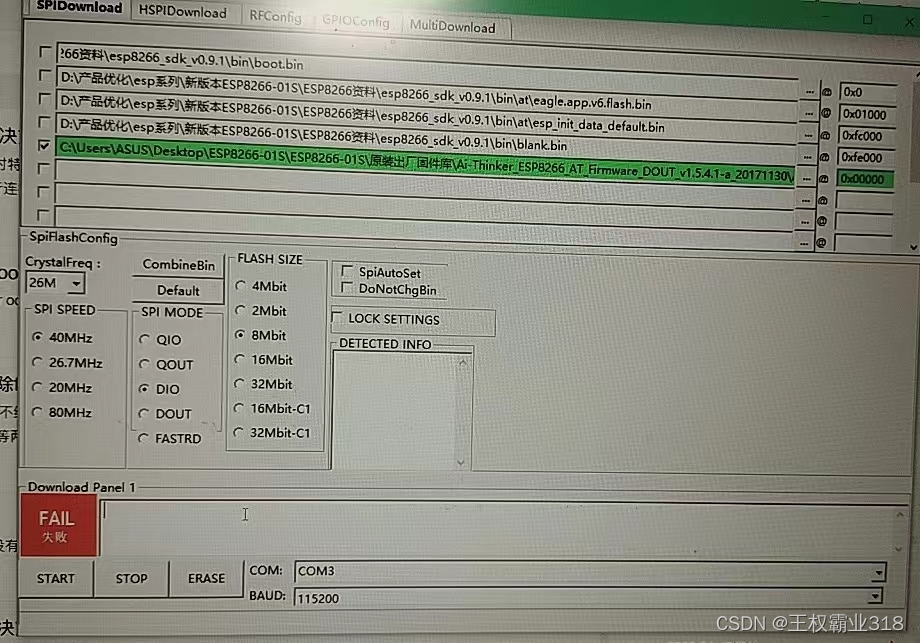

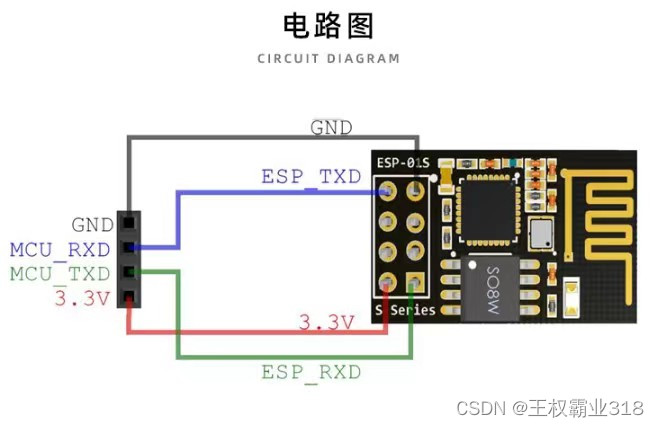

### esp8266-01s 烧录固件教程 #### 所需工具和材料 为了顺利为esp8266-01s模块烧录固件,准备以下工具和材料: - USB转TTL串口转换器(确保支持3.3V电平) - 计算机一台 - 数据线一根 - 跳线若干 - 下载并安装好的FlashDownloadTools软件[^1] #### 连接硬件 按照下表连接USB转TTL串口转换器与ESP8266-01S模块之间的线路。注意电源电压应保持在3.3V。 | TTL Pin | ESP8266-01S | |---------|-------------| | GND | GND | | VCC | VCC (3.3V) | | TX | RX | | RX | TX | | CH_PD | GPIO0 | 特别提醒,在烧录过程中GPIO0需要接地以进入编程模式;CH_PD则应当接到高电平使能芯片工作状态。 #### 设置环境变量及参数 打开FlashDownloadTools软件后,依据实际情况调整波特率、IO模式等选项,并确认选择了正确的COM端口号。对于大多数情况,默认设置已经足够使用。具体配置可以参照官方文档或社区经验分享。 #### 开始烧录过程 当一切准备工作完成后,点击“Start Download”按钮启动烧录流程。此时务必按下ESP8266上的FLASH按键直至看到进度条移动再释放该键。整个传输期间请勿断开任何连线以免造成损坏或失败。 ```bash # 如果遇到问题可尝试降低波特率重试 esptool.py --port COMX write_flash -fm dio -fs 4MB 0x0 path/to/firmware.bin ``` 完成上述操作之后,新的固件就被成功刷入到了ESP8266内部存储空间内了。重启设备验证其功能是否正常运行。
