一串口传输文件

(1)实验目的

串口传输文件的练习。将两台笔记本电脑，借助 usb转rs232 模块和杜邦线，建立起串口连接。然后用串口助手等工具软件（带文件传输功能）将一台笔记本上的一个大文件（图片、视频和压缩包软件）传输到另外一台电脑，预算文件大小、波特率和传输时间三者之间的关系，并对比实际传输时间。

(2)实验准备

需要两台电脑，电脑上都下载好串口调试助手，方便接收和发送显示文件。两个串口线连接这两台电脑。打开串口调试助手，开始实验。

(3)实验过程

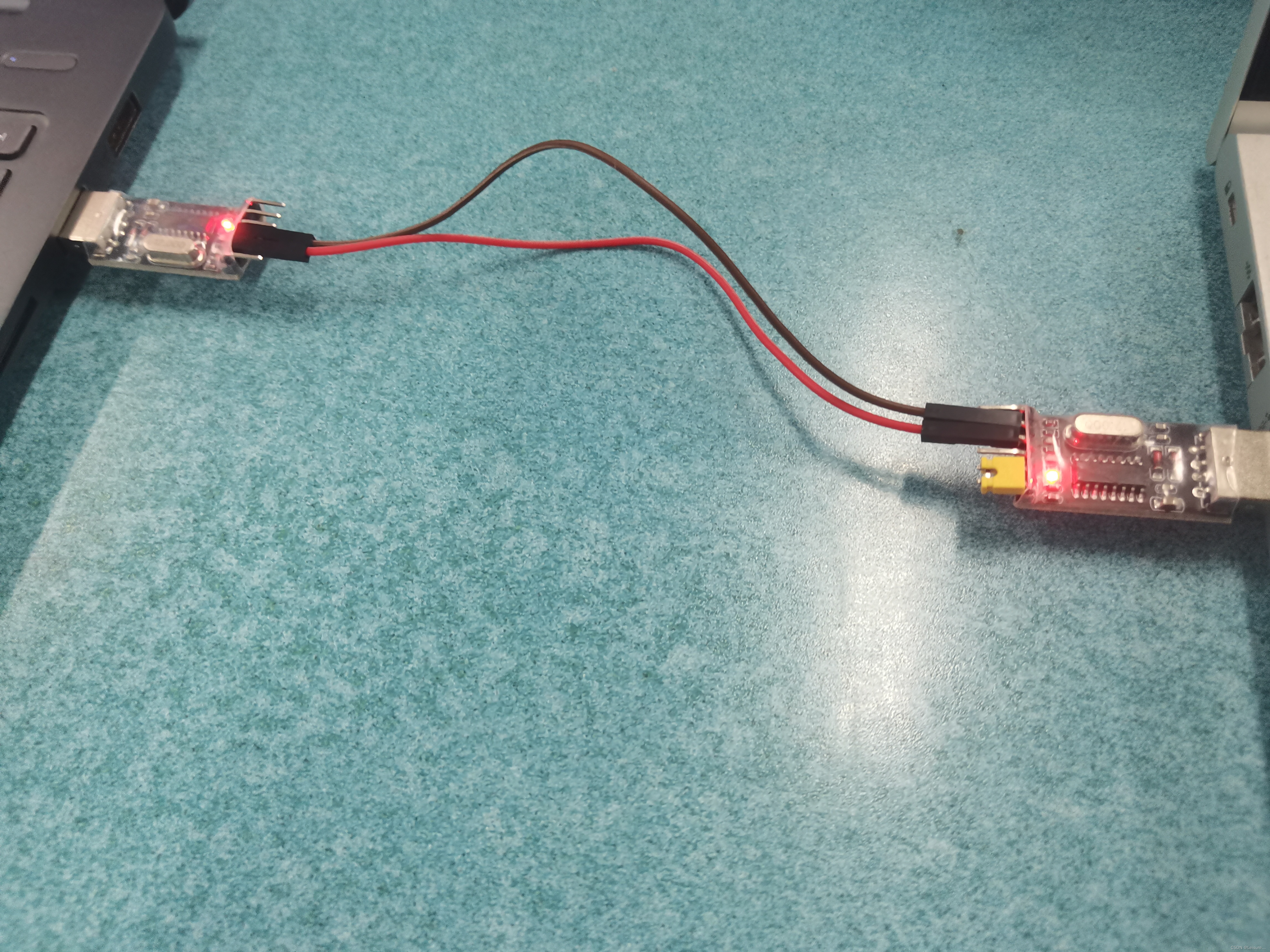

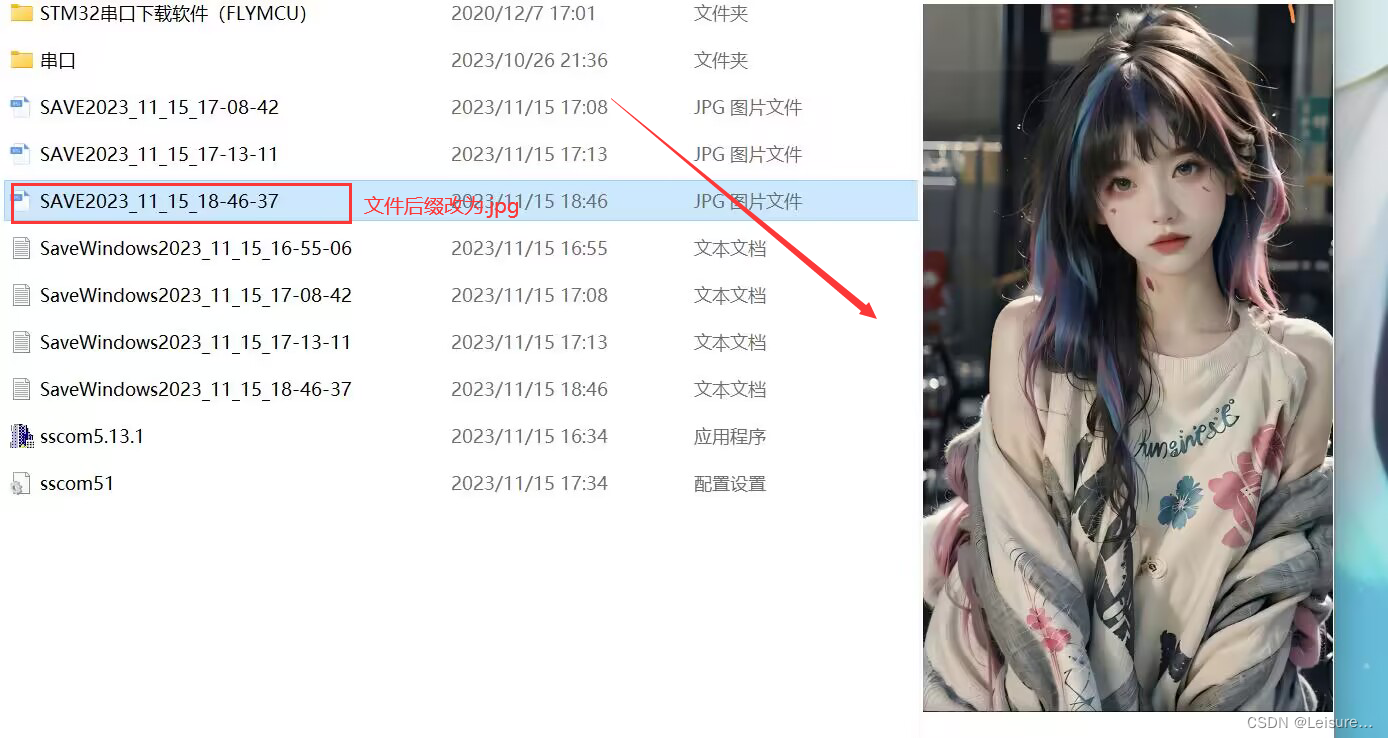

1.连接两台电脑如图
在这里插入图片描述

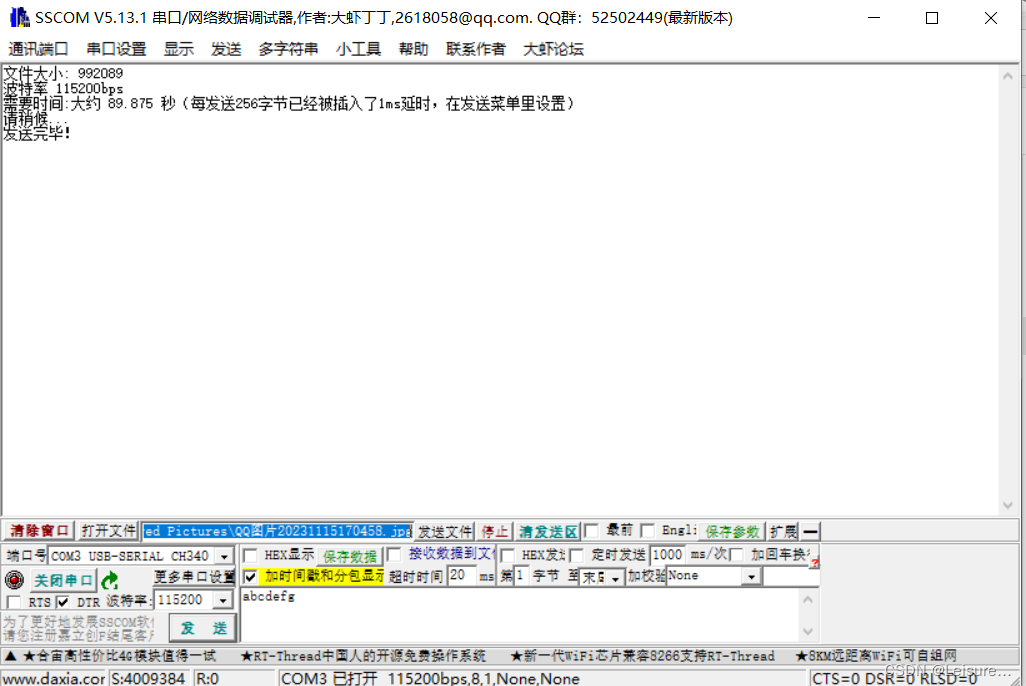

2.打开串口调试助手，选择文件，设置波特率为115200，点击发送文件


3.设置波特率为2000000，点击发送文件

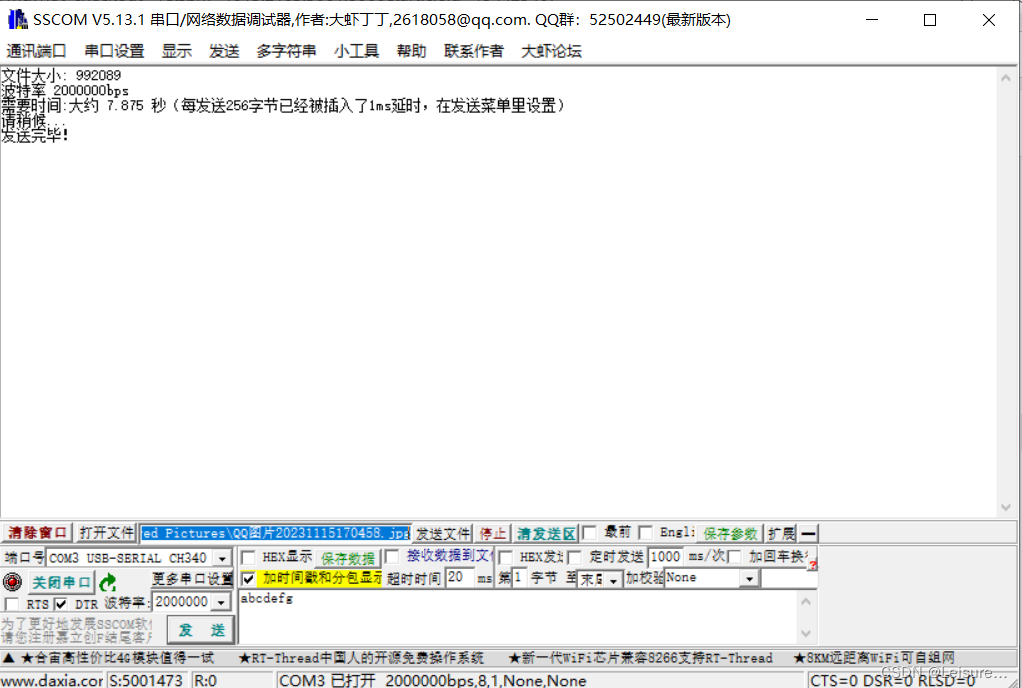

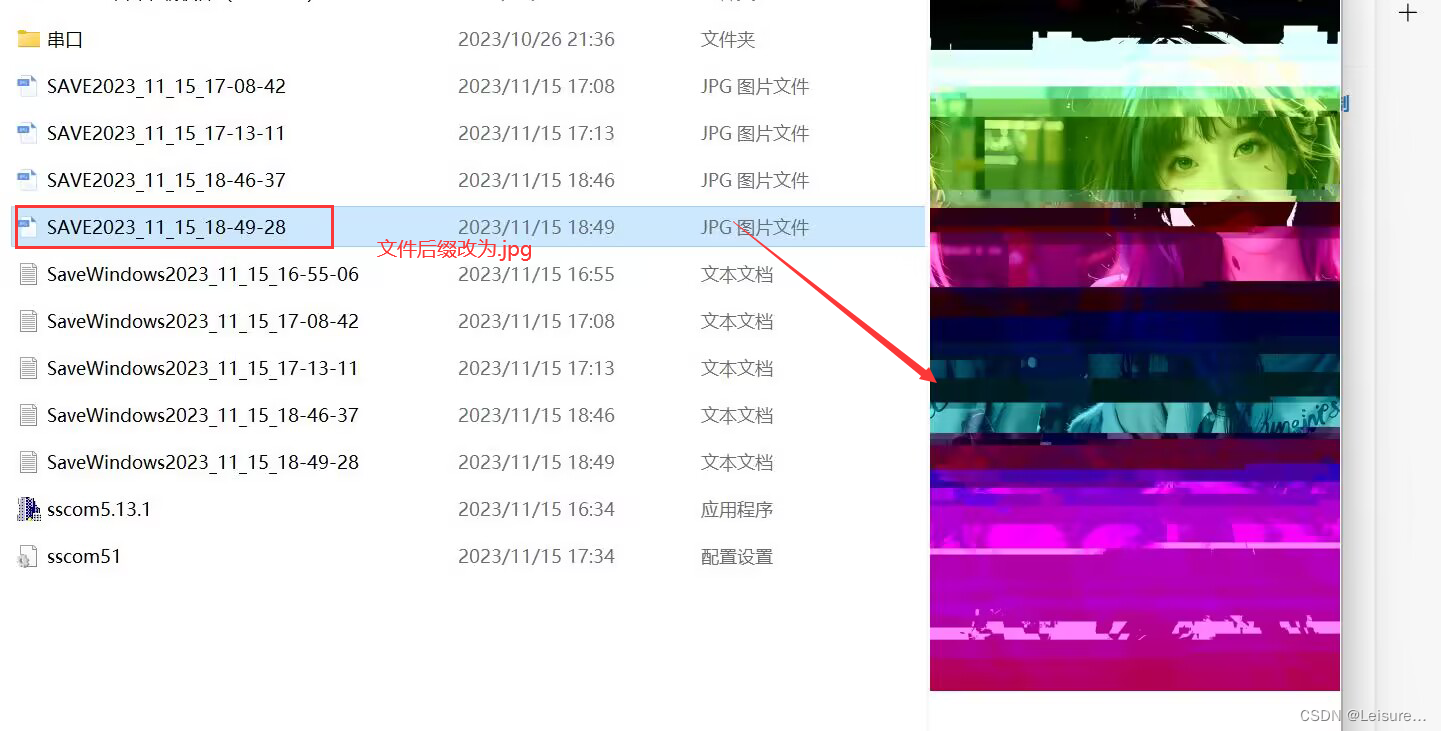

在这里插入图片描述

4.总结
波特率越大，传输速度越快、传输时间越短、传输丢失数据越多，导致不能正确恢复图像。
传输时间=文件大小/波特率。其中，文件大小指的是待传输文件的大小，单位为字节；波特率指的是串口通信的波特率，单位为比特每秒。因此，文件大小、波特率和传输时间三者之间的关系可以用以下公式表示：传输时间 = 文件大小 / 波特率。
需要注意的是，实际传输时间可能会受到多种因素的影响，例如串口通信的稳定性、计算机性能等等，因此实际传输时间可能会与理论计算值有所偏差。

二汉字点阵的读取

(1)实验目的

学习理解汉字的机内码、区位码编码规则和字形数据存储格式。在Ubuntu下用C/C++(或python) 调用opencv库编程显示一张图片，并打开一个名为"logo.txt"的文本文件（其中只有一行文本文件，包括你自己的名字和学号），按照名字和学号去读取汉字24*24点阵字形字库（压缩包中的文件HZKf2424.hz）中对应字符的字形数据，将名字和学号叠加显示在此图片右下位置。

(2)汉字点阵

1.字体结构

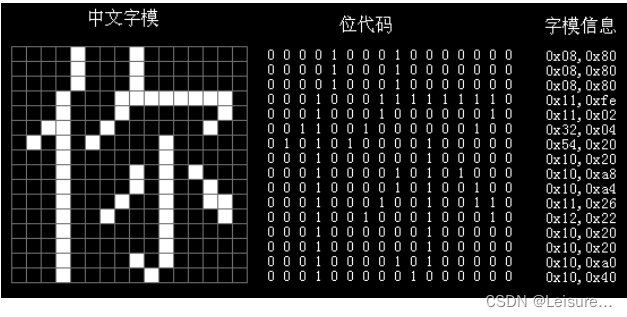

点阵字体也叫位图字体，其中每个字形都以一组二维像素信息表示。这种文字显示方式于较早前的电脑系统（例如未有图形接口时的 DOS 操作系统）被普遍采用。由于位图的缘故，点阵字体很难进行缩放，特定的点阵字体只能清晰地显示在相应的字号下，否则文字只被强行放大而失真字形，产生成马赛克式的锯齿边缘。但对于字号 8-14px 的尺寸较小的汉字字体（即现今操作系统大多采用的默认字号）现今亦仍然被使用于荧幕显示上，能够提供更高的显示效果；不过现今该种点阵字体主要只作为“辅助”的部分，当使用者设定的字体尺寸并没有拥有位图像时，字体便会以向量图象方式显示；而当打印时，印有字体无论大小亦会使用向量字型打印。

2.特点
点阵字体优点是显示速度快，不像矢量字体需要计算；其最大的缺点是不能放大，一旦放大后就会发现文字边缘的锯齿。

3.字库结构
点阵字库常用来作为显示字库使用，这类点阵字库汉字最大的缺点是不能放大，一旦放大后就会发现文字边缘的锯齿。
矢量字库保存的是对每一个汉字的描述信息，比如一个笔划的起始、终止坐标，半径、弧度等等。在显示、打印这一类字库时，要经过一系列的数学运算才能输出结果，但是这一类字库保存的汉字理论上可以被无限地放大，笔划轮廓仍然能保持圆滑，打印时使用的字库均为此类字库。Windows使用的字库也为以上两类，在FONTS目录下，如果字体扩展名为FON，表示该文件为点阵字库，扩展名为TTF则表示矢量字库。
在这里插入图片描述

(3)汉字编码

1.机内码
汉字的机内码是指在计算机中表示一个汉字的编码。机内码与区位码稍有区别。如上所述，汉字区位码的区码和位码的取值均在 1-94 之间，如直接用区位码作为机内码，就会与基本 ASCII 码混淆。为了避免机内码与基本 ASCII 码的冲突，需要避开基本 ASCII 码中的控制码(00H~1FH)，还需与基本 ASCII 码中的字符相区别。为了实现这两点，可以先在区码和位码分别加上 20H，在此基础上再加 80H(此处“H”表示前两位数字为十六进制数)。经过这些处理，用机内码表示一个汉字需要占两个字节，分别称为高位字节和低位字节，这两位字节的机内码按如下规则表示：

高位字节 = 区码 + 20H + 80H(或区码 + A0H)
低位字节 = 位码 + 20H + 80H(或位码 + AOH)

由于汉字的区码与位码的取值范围的十六进制数均为 01H-5EH（即十进制的01-94），所以汉字的高位字节与低位字节的取值范围则为A1H-FEH（即十进制的161-254）。
例如，汉字“啊”的区位码为 1601，区码和位码分别用十六进制表示即为 1001H，它的机内码的高位字节为 B0H，低位字节为 A1H，机内码就是 B0A1H。

2.区位码
在国标 GD2312—80 中规定，所有的国标汉字及符号分配在一个 94 行、94 列的方阵中，方阵的每一行称为一个“区”，编号为 01 区到 94 区，每一列称为一个“位”，编号为01 位到 94 位，方阵中的每一个汉字和符号所在的区号和位号组合在一起形成的四个阿拉伯数字就是它们的“区位码”。区位码的前两位是它的区号，后两位是它的位号。用区位码就可以唯一地确定一个汉字或符号，反过来说，任何一个汉字或符号也都对应着一个唯一的区位码。汉字“母”字的区位码是 3624，表明它在方阵的 36 区 24 位，问号“?”的区位码为0331，则它在 03 区 3l 位。

(4)汉字点阵获取

利用区位码获取汉字
汉字点阵字库是根据区位码的顺序进行存储的，因此，我们可以根据区位来
获取一个字库的点阵，它的计算公式如下：

点阵起始位置 = ((区码- 1)*94 + (位码 – 1)) * 汉字点阵字节数

获取点阵起始位置后，我们就可以从这个位置开始，读取出一个汉字的点阵。
2. 利用汉字机内码获取汉字
前面我们己经讲过，汉字的区位码和机内码的关系如下：

机内码高位字节 = 区码 + 20H + 80H(或区码 + A0H)
机内码低位字节 = 位码 + 20H + 80H(或位码 + AOH)

反过来说，我们也可以根据机内码来获得区位码：

区码 = 机内码高位字节 - A0H
位码 = 机内码低位字节 - AOH

将这个公式与获取汉字点阵的公式进行合并计就可以得到汉字的点阵位置。

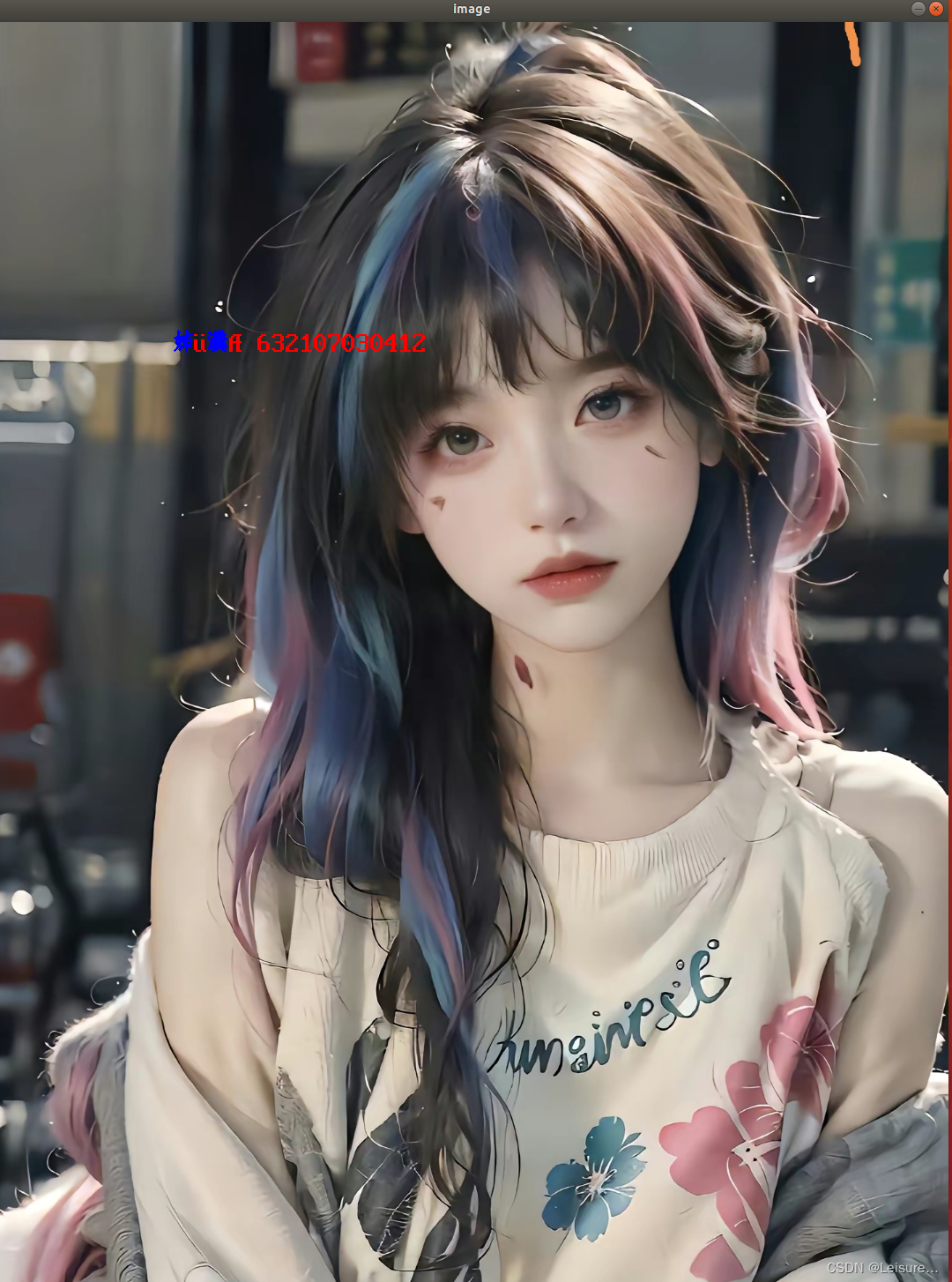

(5)Ubuntu下调用opencv库编程显示图片和学号姓名

1.打开ubuntu新建文件夹用来存放代码、图片、24点阵.hz文件，ASCII码.zf文件
在这里插入图片描述
2.打开终端，编写test.cpp文件

#include<iostream>
#include<opencv/cv.h>
#include"opencv2/opencv.hpp"
#include<opencv/cxcore.h>
#include<opencv/highgui.h>
#include<math.h>

using namespace cv;
using namespace std;

void paint_chinese(Mat& image,int x_offset,int y_offset,unsigned long offset);
void paint_ascii(Mat& image,int x_offset,int y_offset,unsigned long offset);
void put_text_to_image(int x_offset,int y_offset,String image_path,char* logo_path);

int main(){
    String image_path="image.jpg";//图片的名字
    char* logo_path="logo.txt";//汉字文件的名字
    put_text_to_image(1500,1100,image_path,logo_path);//change txt place
    return 0;
}

void paint_ascii(Mat& image,int x_offset,int y_offset,unsigned long offset){
    //绘制的起点坐标
	Point p;
	p.x = x_offset;
	p.y = y_offset;
	 //存放ascii字膜
	char buff[16];
	//打开ascii字库文件
	FILE *ASCII;

	if ((ASCII = fopen("Asci0816.zf", "rb")) == NULL){
		printf("Can't open ascii.zf,Please check the path!");
		//getch();
		exit(0);
	}

	fseek(ASCII, offset, SEEK_SET);
	fread(buff, 16, 1, ASCII);

	int i, j;
	Point p1 = p;
	for (i = 0; i<16; i++)                  //十六个char
	{
		p.x = x_offset;
		for (j = 0; j < 8; j++)              //一个char八个bit
		{
			p1 = p;
			if (buff[i] & (0x80 >> j))    /*测试当前位是否为1*/
			{
				/*
					由于原本ascii字膜是8*16的，不够大，
					所以原本的一个像素点用4个像素点替换，
					替换后就有16*32个像素点
					ps：感觉这样写代码多余了，但目前暂时只想到了这种方法
				*/
				circle(image, p1, 0, Scalar(0, 0, 255), -1);
				p1.x++;
				circle(image, p1, 0, Scalar(0, 0, 255), -1);
				p1.y++;
				circle(image, p1, 0, Scalar(0, 0, 255), -1);
				p1.x--;
			   circle(image, p1, 0, Scalar(0, 0, 255), -1);
			}
            p.x+=2;            //原来的一个像素点变为四个像素点，所以x和y都应该+2
		}
		p.y+=2;
	}
}
void paint_chinese(Mat& image,int x_offset,int y_offset,unsigned long offset){//在图片上画汉字
    Point p;
    p.x=x_offset;
    p.y=y_offset;
    FILE *HZK;
    char buff[72];//72个字节，用来存放汉字的

    if((HZK=fopen("HZKf2424.hz","rb"))==NULL){
        printf("Can't open HZKf2424.hz,Please check the path!");
        exit(0);//退出
    }
    fseek(HZK, offset, SEEK_SET);/*将文件指针移动到偏移量的位置*/
    fread(buff, 72, 1, HZK);/*从偏移量的位置读取72个字节，每个汉字占72个字节*/
    bool mat[24][24];//定义一个新的矩阵存放转置后的文字字膜
    int i,j,k;
    for (i = 0; i<24; i++)                 /*24x24点阵汉字，一共有24行*/
	{
        	for (j = 0; j<3; j++)                /*横向有3个字节，循环判断每个字节的*/
			for (k = 0; k<8; k++)              /*每个字节有8位，循环判断每位是否为1*/
				if (buff[i * 3 + j] & (0x80 >> k))    /*测试当前位是否为1*/
				{
					mat[j * 8 + k][i] = true;          /*为1的存入新的字膜中*/
				}
				else {
					mat[j * 8 + k][i] = false;
				}
	}

    for (i = 0; i < 24; i++)
	{
		p.x = x_offset;
		for (j = 0; j < 24; j++)
		{
			if (mat[i][j])
				circle(image, p, 1, Scalar(255, 0, 0), -1);		  //写(替换)像素点
			p.x++;                                                //右移一个像素点
		}
		p.y++;                                                    //下移一个像素点
	}
}

void put_text_to_image(int x_offset,int y_offset,String image_path,char* logo_path){//将汉字弄上图片
//x和y就是第一个字在图片上的起始坐标
    //通过图片路径获取图片
    Mat image=imread(image_path);
    int length=17;//要打印的字符长度（打印多少字节长度就为多少，根据自己的情况调整）
    unsigned char qh,wh;//定义区号，位号
    unsigned long offset;//偏移量
    unsigned char hexcode[30];//用于存放记事本读取的十六进制,记得要用无符号
    FILE* file_logo;

    if ((file_logo = fopen(logo_path, "rb")) == NULL){
		printf("Can't open txtfile,Please check the path!");
		//getch();
		exit(0);
	}

    fseek(file_logo, 0, SEEK_SET);
    fread(hexcode, length, 1, file_logo);
    int x =x_offset,y = y_offset;//x,y:在图片上绘制文字的起始坐标

    for(int m=0;m<length;){
        if(hexcode[m]==0x23){
            break;//读到#号时结束
        }
        else if(hexcode[m]>0xaf){
            qh=hexcode[m]-0xaf;//使用的字库里是以汉字啊开头，而不是以汉字符号开头
            wh=hexcode[m+1] - 0xa0;//计算位码
            offset=(94*(qh-1)+(wh-1))*72L;
            paint_chinese(image,x,y,offset);
            /*
            计算在汉字库中的偏移量
            对于每个汉字，使用24*24的点阵来表示的
            一行有三个字节，一共24行，所以需要72个字节来表示
            */

            m=m+2;//一个汉字的机内码占两个字节，
            x+=24;//一个汉字为24*24个像素点，由于是水平放置，所以是向右移动24个像素点
        }

        else{
        //当读取的字符为ASCII码时
        wh=hexcode[m];
        offset=wh*16l;//计算英文字符的偏移量
        paint_ascii(image,x,y,offset);
        m++;//英文字符在文件里表示只占一个字节，所以往后移一位就行了
        x+=16;
        }

    }

    cv::imshow("image", image);
    cv::waitKey();
}

注意：

根据需要修改第16行的图片名字
修改18行文字显示位置（太大可能数字不知道跑哪去了）
修改第115行，需要打印的字符长度

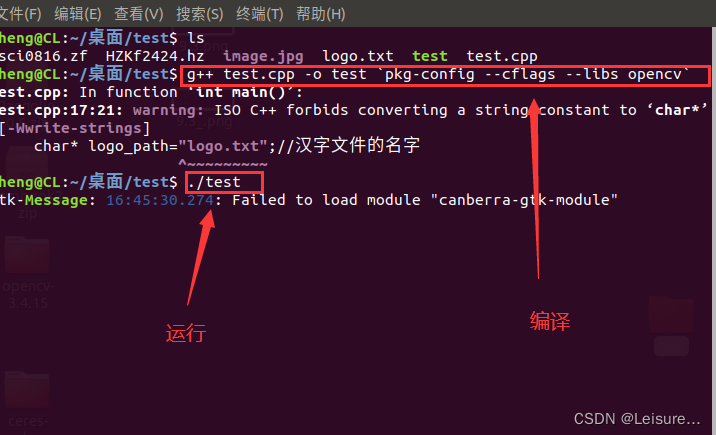

3.编译
在这里插入图片描述

g++ test.cpp -o test `pkg-config --cflags --libs opencv`

4.运行
在这里插入图片描述

三 OLED屏显与汉字点阵

(1)实验目的

理解OLED屏显和汉字点阵编码原理，使用STM32F103的SPI或IIC接口实现以下功能：
1) 显示自己的学号和姓名；
2) 显示AHT20的温度和湿度；
3) 上下或左右的滑动显示长字符，比如“Hello，欢迎来到重庆交通大学物联网205实训室！”或者一段歌词或诗词(最好使用硬件刷屏模式)。

(2)SPI 简介

1.简介
SPI是串行外设接口（Serial Peripheral Interface）的缩写，是一种同步的串行通信接口，用于在嵌入式系统中连接微控制器和外部设备。SPI接口可以用于连接各种外设，如存储器、传感器、显示器等。SPI接口的主要特点是传输速率快、连接简单、占用IO口少等。

SPI接口由四根线组成：SCLK、MOSI、MISO和SS。其中，SCLK是时钟信号，由主设备产生；MOSI是主设备输出从设备输入的数据；MISO是从设备输出主设备输入的数据；SS是片选信号，用于选择从设备。SPI接口的传输方式是全双工的，即主设备和从设备可以同时发送和接收数据。

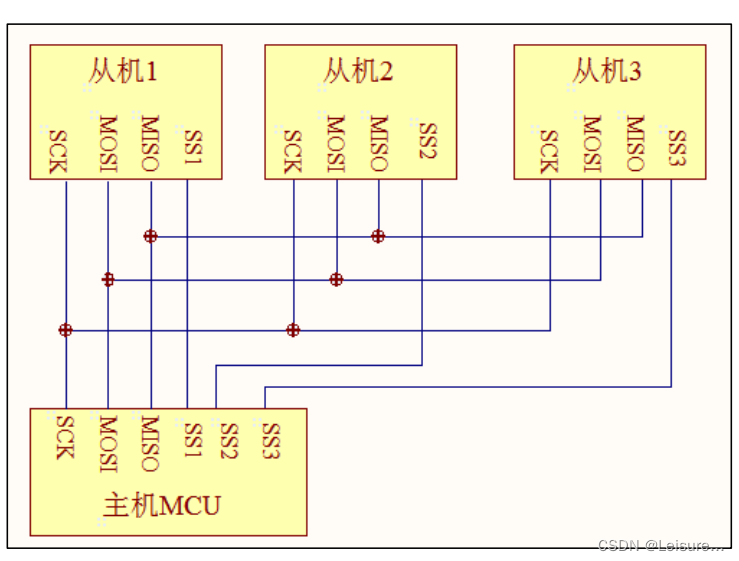

2.SPI 通讯设备之间的常用连接方式
在这里插入图片描述

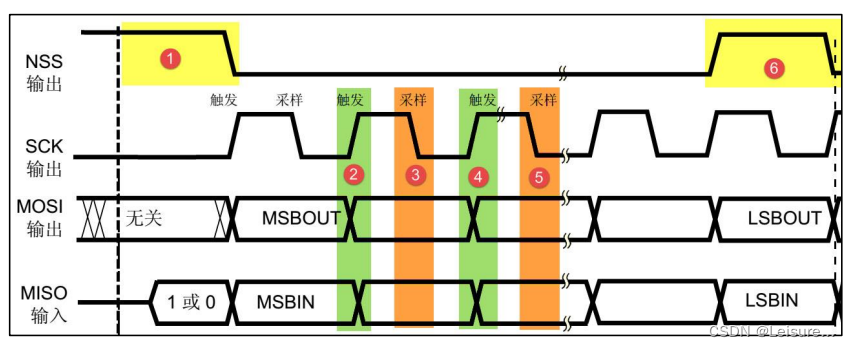

3.看 SPI 通讯的通讯时序

NSS、SCK、MOSI 信号都由主机控制产生，而 MISO 的信号由从机产生，主机通过该信号线读取从机的数据。MOSI 与 MISO 的信号只在 NSS 为低电平的时候才有效，在 SCK 的每个时钟周期 MOSI 和 MISO 传输一位数据。

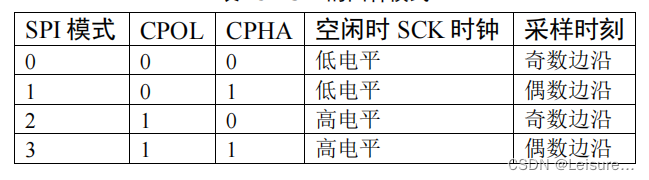

4.SPI的四种通讯模式
在这里插入图片描述

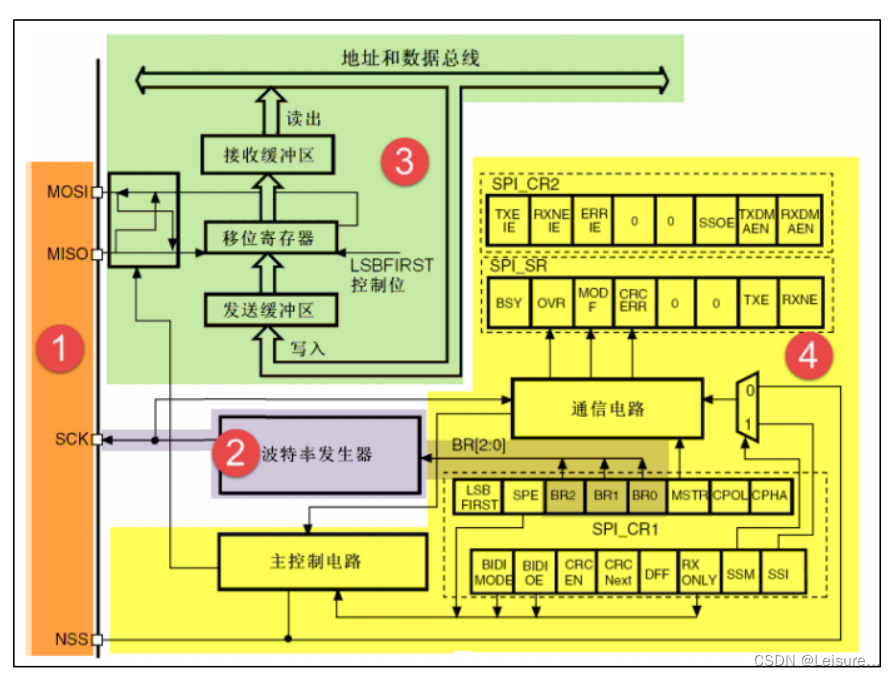

5.SPI架构

(3)OLED简介

1.实物图

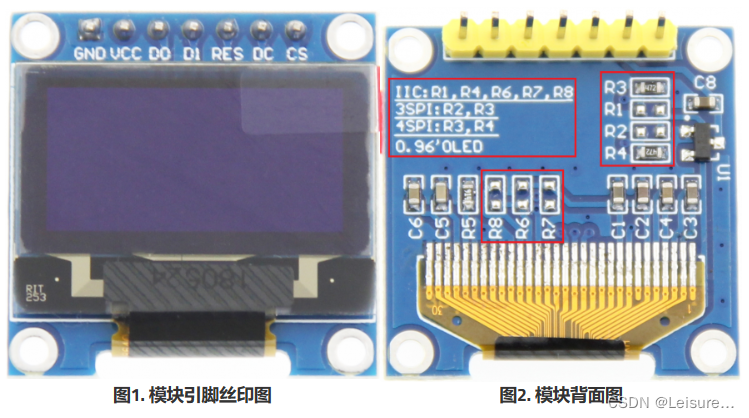

在这里插入图片描述 OLED即有机发光二级管（Organiclight-Emitting Diode, OLED)。OLED 显示技术具有自发光、广视角、几乎无穷高的对比度、较低耗电、极高反应速度、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优点，被认为是下一代的平面显示器新兴应用技术。
OLED 显示和传统的LCD显示不同，其可以自发光，所以不需要背光灯，这使得 OLED显示屏相对于 LCD 显示屏尺寸更薄，同时显示效果更优。

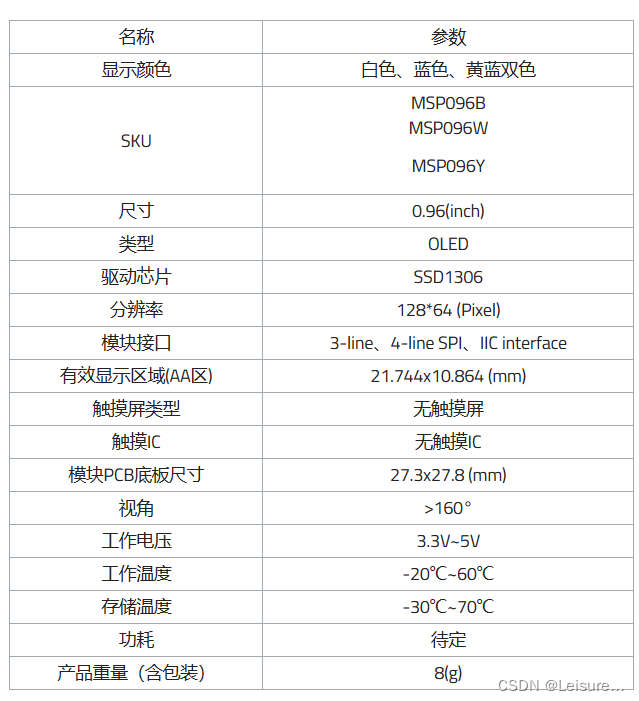

2.参数
在这里插入图片描述

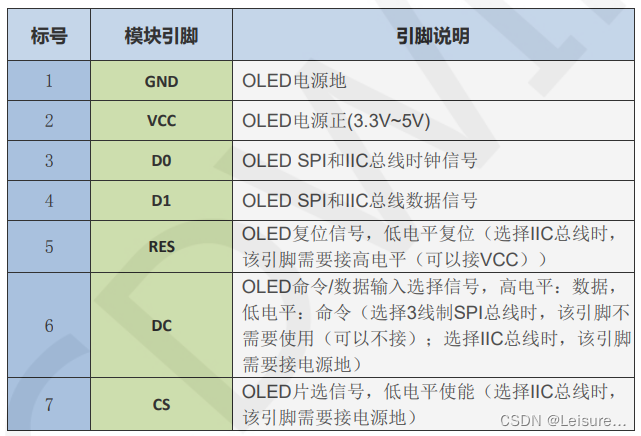

3.引脚说明

(3)OLED显示学号姓名

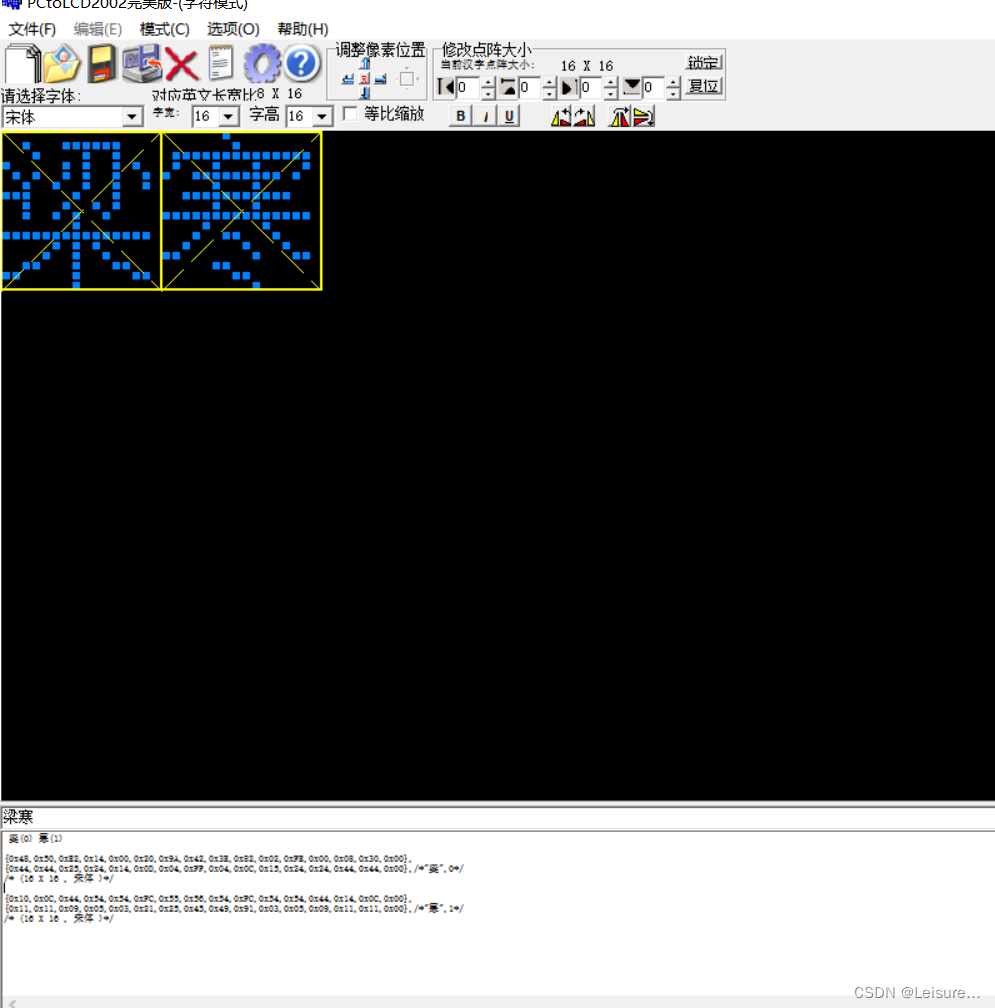

1.找到姓名的中文点阵
在这里插入图片描述

{0x48,0x50,0xE2,0x14,0x00,0x20,0x9A,0x42,0x3E,0x82,0x02,0xFE,0x00,0x08,0x30,0x00},
{0x44,0x44,0x25,0x24,0x14,0x0D,0x04,0xFF,0x04,0x0C,0x15,0x24,0x24,0x44,0x44,0x00},/*"梁",0*/
/* (16 X 16 , 宋体 )*/

{0x10,0x0C,0x44,0x54,0x54,0xFC,0x55,0x56,0x54,0xFC,0x54,0x54,0x44,0x14,0x0C,0x00},
{0x11,0x11,0x09,0x05,0x03,0x21,0x25,0x45,0x49,0x91,0x03,0x05,0x09,0x11,0x11,0x00},/*"寒",1*/
/* (16 X 16 , 宋体 )*/

2.编写显示函数

void TEST_MainPage(void)
{
	GUI_ShowCHinese(28,20,16,"梁寒",1);//中文姓名
	GUI_ShowString(4,48,"632107030412",16,1);//数字详细
	delay_ms(1500);
	delay_ms(1500);
}

3.修改main函数

int main(void)
{
	delay_init();	    	       //延时函数初始化
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);             //清屏（全黑）
	while(1)
	{
		TEST_MainPage();         //界面显示
	}
}

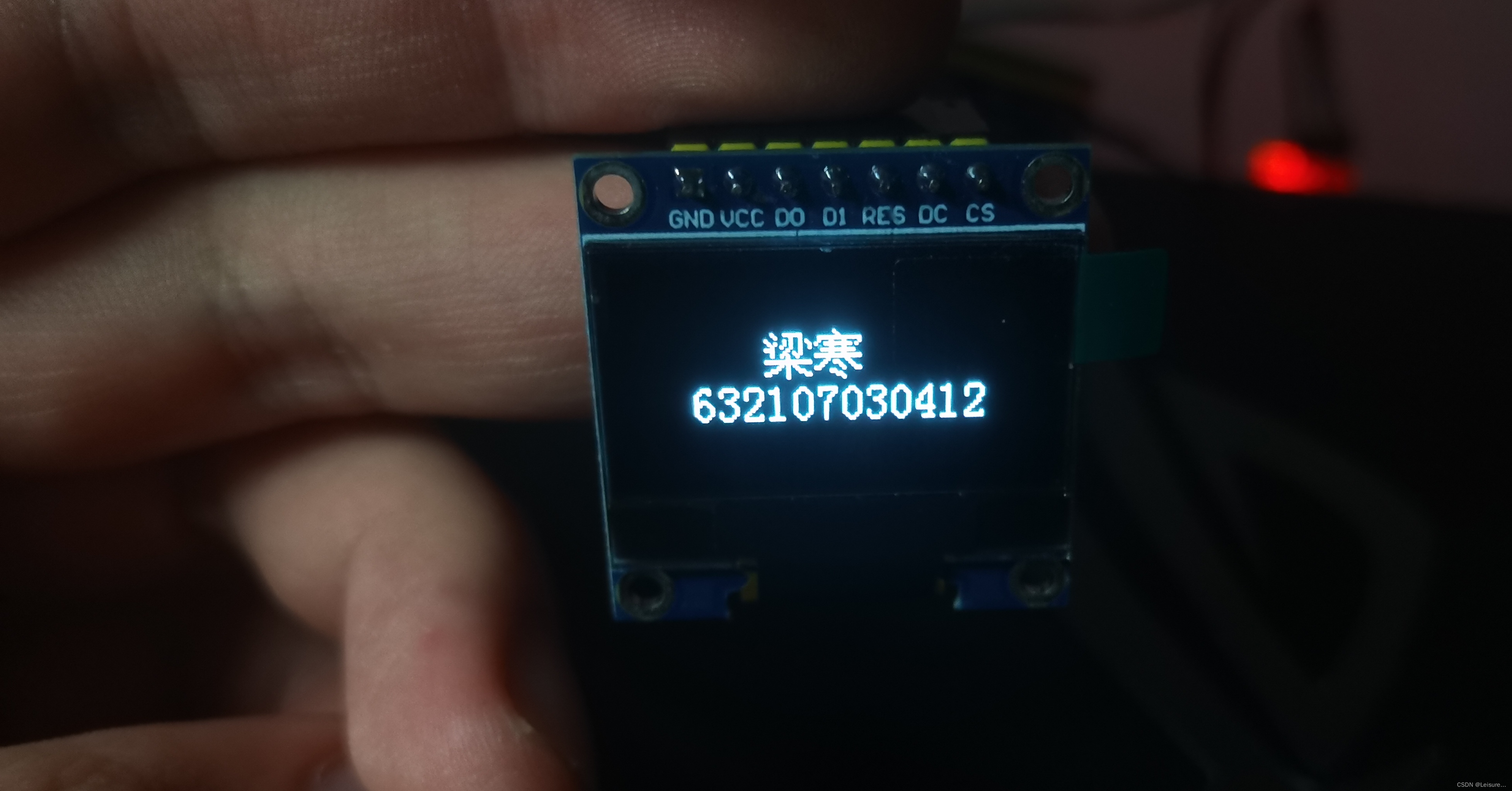

4.运行结果如下
在这里插入图片描述

(4)OLED显示AHT20的温度和湿度

1.代码
温湿度显示read_AHT20函数

void read_AHT20(void)
{
	uint8_t   i;
	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}

	//-------------
	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK();

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();

	//--------------
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("lyy");

	}
	/*通过串口显示采集得到的温湿度
	printf("\r\n");
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");*/
	t=T1/10;
	t1=T1%10;
	a=(float)(t+t1*0.1);
	h=H1/10;
	h1=H1%10;
	b=(float)(h+h1*0.1);
	sprintf(strTemp,"%.1f",a);   //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
    sprintf(strHumi,"%.1f",b);    //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
	GUI_ShowCHinese(16,00,16,"温湿度显示",1);
	GUI_ShowCHinese(16,20,16,"温度",1);
	GUI_ShowString(53,20,strTemp,16,1);
	GUI_ShowCHinese(16,38,16,"湿度",1);
	GUI_ShowString(53,38,strHumi,16,1);
	delay_ms(1500);
	delay_ms(1500);
}

2.点阵显示文字

	"温",0x00,0x00,0x23,0xF8,0x12,0x08,0x12,0x08,0x83,0xF8,0x42,0x08,0x42,0x08,0x13,0xF8,
  0x10,0x00,0x27,0xFC,0xE4,0xA4,0x24,0xA4,0x24,0xA4,0x24,0xA4,0x2F,0xFE,0x00,0x00,/*"温",0*/
	"度",0x01,0x00,0x00,0x80,0x3F,0xFE,0x22,0x20,0x22,0x20,0x3F,0xFC,0x22,0x20,0x22,0x20,
  0x23,0xE0,0x20,0x00,0x2F,0xF0,0x24,0x10,0x42,0x20,0x41,0xC0,0x86,0x30,0x38,0x0E,/*"度",0*/
	"湿",0x00,0x00,0x27,0xF8,0x14,0x08,0x14,0x08,0x87,0xF8,0x44,0x08,0x44,0x08,0x17,0xF8,
  0x11,0x20,0x21,0x20,0xE9,0x24,0x25,0x28,0x23,0x30,0x21,0x20,0x2F,0xFE,0x00,0x00,/*"湿",0*/
	"显",0x00,0x00,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,
  0x04,0x40,0x44,0x44,0x24,0x44,0x14,0x48,0x14,0x50,0x04,0x40,0xFF,0xFE,0x00,0x00,/*"显",0*/
	"示",0x00,0x00,0x3F,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFE,0x01,0x00,
  0x01,0x00,0x11,0x10,0x11,0x08,0x21,0x04,0x41,0x02,0x81,0x02,0x05,0x00,0x02,0x00,/*"示",0*/

3.主函数

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"

#include "oled.h"
#include "gui.h"
#include "test.h"

int main(void)
{
	delay_init();	    	       //延时函数初始化
	uart_init(115200);
	IIC_Init();

	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);
	while(1)
	{
		//printf("温度湿度显示");
		read_AHT20_once();
		OLED_Clear(0);
		delay_ms(1500);
  }
}

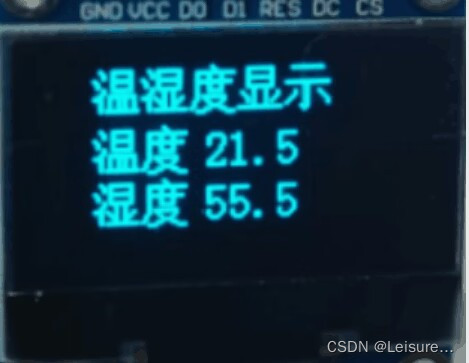

运行结果如下：
在这里插入图片描述

(5)OLED上下或左右的滑动显示长字符

1.取字模

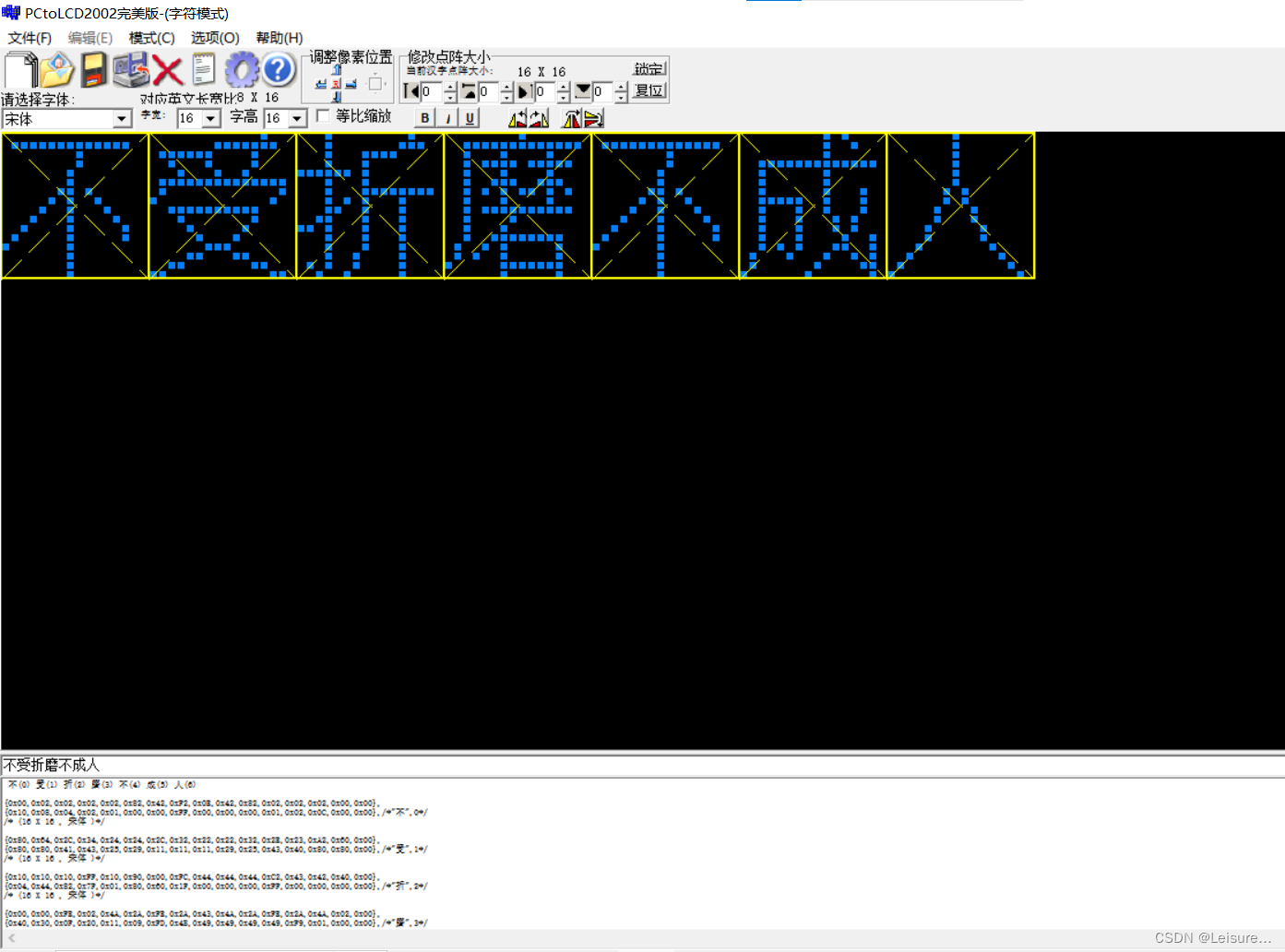

在这里插入图片描述
2.将字模添加到原有的文件中

3.加上滚动设置代码

	OLED_WR_Byte(0x2E,OLED_CMD); //关闭滚动
	OLED_WR_Byte(0x27,OLED_CMD); //水平向左或者右滚动 26/27
	OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
	OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
	OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
	OLED_WR_Byte(0x07,OLED_CMD); //终止页 2
	OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
	OLED_WR_Byte(0xFF,OLED_CMD); //虚拟字节
	TEST_MainPage();
	OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
