RC低通滤波器相频特性分析

一阶RC低通滤波器相频特性分析

RC低通滤波电路由于电阻电容的充放电作用,存在时延,即出现相位偏移,一阶RC低通滤波器随着输入电压频率的增大,输出电压相位会滞后于输入电压的相位,最大相位偏移为-90°,一旦相位偏差达到90°,输入电压频率继续增大,输出电压相位将一直保持滞后于输入电压90°不变。

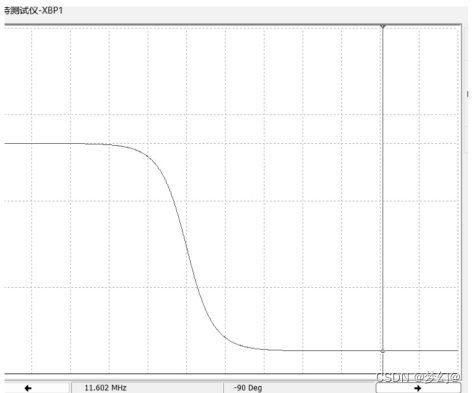

假设,现有一个截止频率约为100Hz的一阶RC低通滤波电路,电阻阻值取1592欧,电容取值1uf,则其相频特性图如下所示,

 从图中可看出,在截至频率100Hz处,相位偏移为-45°,且随着频率的增加,相位偏移一直在增大,最终保持在-90°。

 二阶RC低通滤波器相频特性分析

二阶RC低通滤波器相较于一阶RC低通滤波器有些许不同。

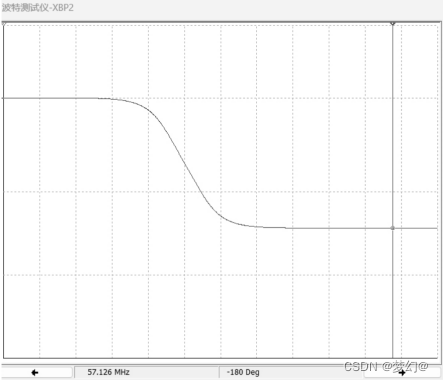

假设,现有一个截止频率约为100Hz的二阶RC低通滤波电路,电阻阻值取1592欧,电容取值1uf,则其相频特性图如下所示,

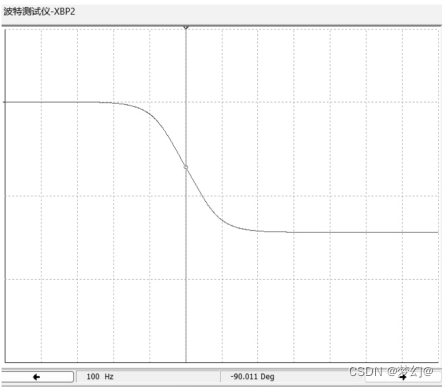

由上图可知,当频率为截止频率100Hz时, 二阶RC滤波器的每一个RC低通电路相移-45°,两个RC低通电路总共相移-90°。当频率远大于截止频率时, 二阶RC滤波器的每一个RC低通电路相移-90°,两个RC低通电路总共相移-180°。当频率小于截止频率且又接近于截止频率时,二阶RC低通滤波器总相移小于90°。

在MATLAB中,实现RC低通滤波器的制图通常需要以下几个步骤: 1. **理解原理**:RC低通滤波器由一个电阻(R)和一个电容(C)组成,它的频率响应取决于这两个元件值。基本原理是基于欧姆定律和电容器充电放电过程。 2. **定义滤波器参数**:你需要确定电阻R和电容C的具体值,或者选择一个特定的截止频率(f_c = 1/(2 * pi * RC)) 来计算它们的值。 3. **创建系统函数模型**:你可以使用MATLAB内置的`tf`函数来创建一个传递函数模型,代表RC电路。例如,如果你有f_c,则可以写作: ```matlab R = 1; % 一般假设单位电阻 (Ω) C = 1/f_c; % 从截止频率反算出电容 (F) G = tf(1, [1 R*C]); % 创建传输函数模型 ``` 4. **绘制Bode图**:为了可视化滤波器的行为,你可以使用`bode`函数来绘制幅频特性(Bode Gain plot) 和相频特性(Bode Phase plot)。例如: ```matlab [Gmag, Gphase] = bode(G); ``` 然后通过`plot`函数将结果画出来: ```matlab subplot(2,1,1) plot(Gmag, 'r') % 幅频特性 ylabel('Magnitude (dB)') ylim([-60 0]) % 设置增益范围 subplot(2,1,2) plot(Gphase, 'b') % 相位特性 ylabel('Phase (degrees)') xlabel('Frequency (rad/s)') ``` 5. **查看滤波效果**:如果想看实际信号经过滤波后的样子,可以用`impulse`或`step`函数生成输入信号,然后利用`filter`函数应用滤波器。如: ```matlab input_signal = randn(1000,1); % 生成随机信号 output_signal = filter(G, input_signal); % 应用滤波器 ```
