全通滤波器对于频率从0到无穷大的信号具有相同的比例系数,但对不同频率的信号将产生不同的位移。
全通滤波器广泛应用于音频和语音信号处理,用以降噪,提高语音质量。
一阶全通滤波器分为一阶超前全通滤波器和一阶滞后全通滤波器,它们的主要区别就是对不同频率信号所产生的相移不同。
一阶超前全通滤波器

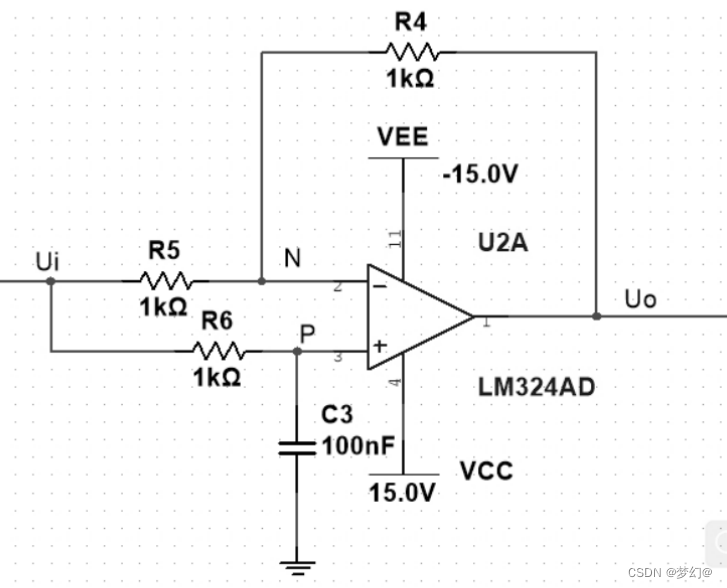

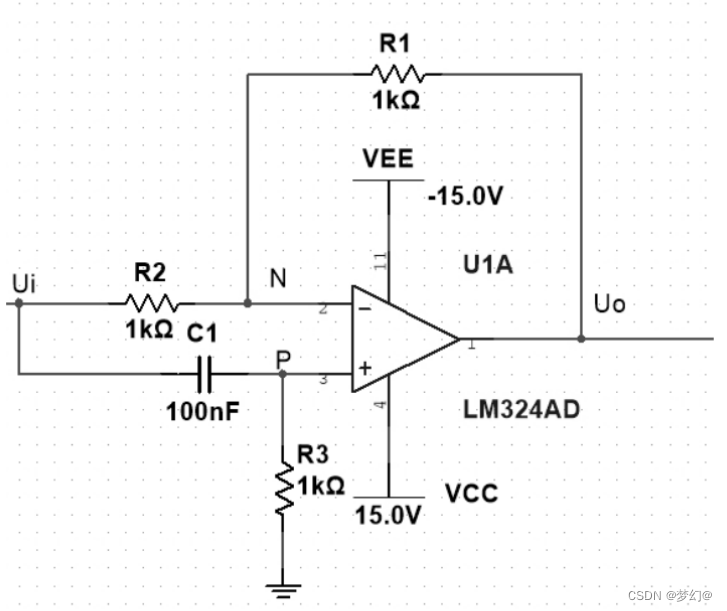

一阶超前全通滤波器如图所示,输入为Ui,输出为Uo,电阻R1 = R2 = R3 = R =1k,电容C1 = C = 100nF,求其传递函数,进行如下计算。

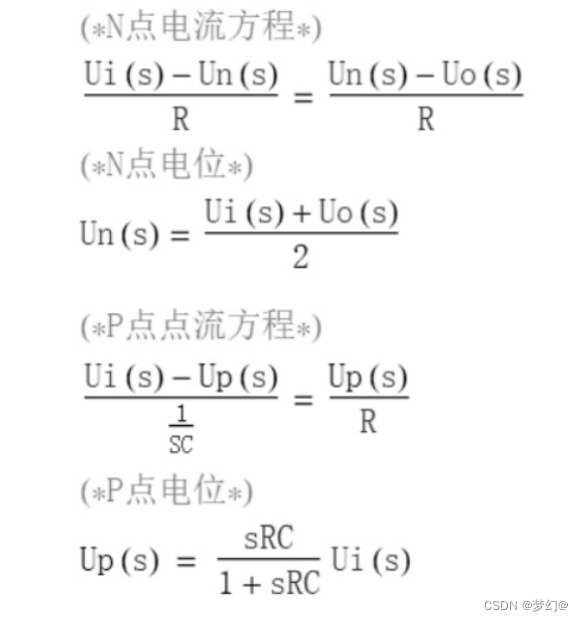

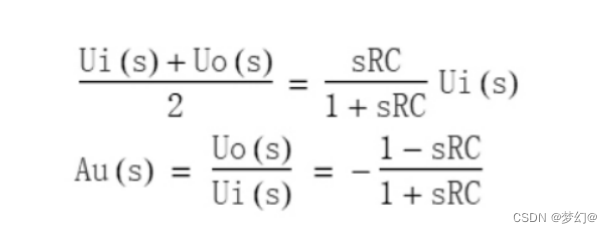

由于运放“虚短”的特性,N点电压等于P点电压,即Un(s) = Up(s),则联立Un(s)和Up(s)方程可求的电压放大倍数Au,如下所示:

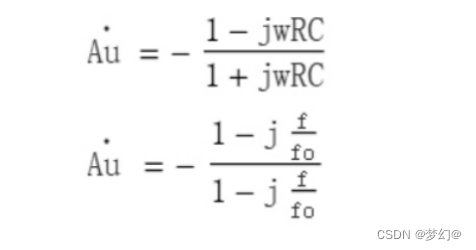

中心频率fo = 1 / (2piRC),则wRC = 2*pi*fo*R*C,将jw替代s代入Au方程中,如下所示:

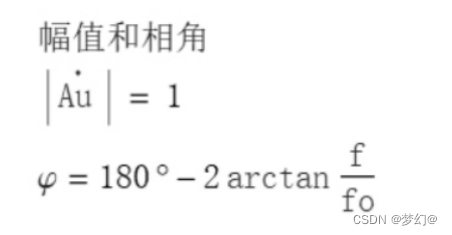

想要了解电压放大倍数Au的幅频和相频特性,需要将Au的相量形式转化为幅值和相角的形式,如下所示:

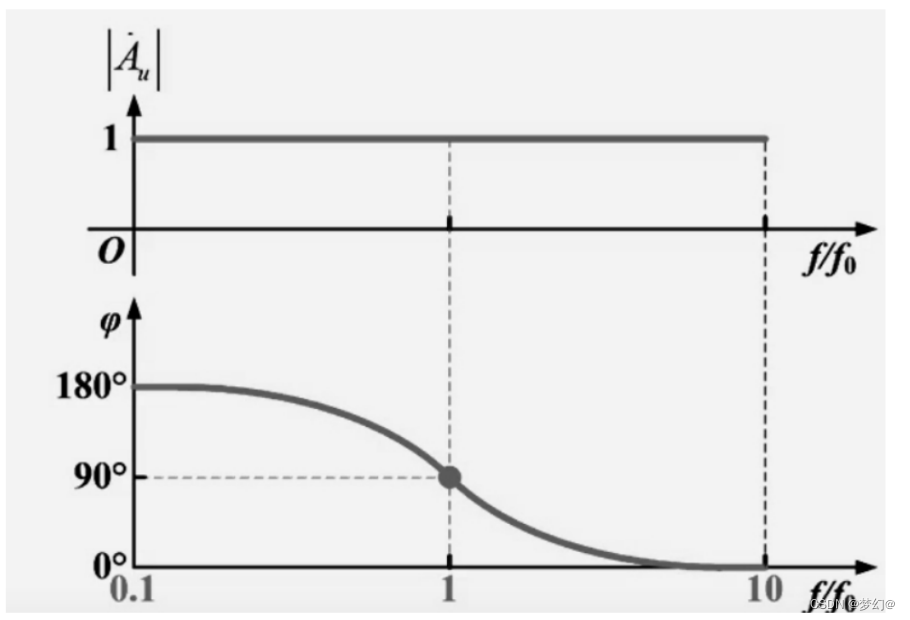

由以上计算可知,输入信号通过一阶超前全通滤波器后幅值不变,相位变化。当输入信号频率f远小于中心频率fo (f << fo),输出信号相位超前输入信号相位180°;
当输入信号频率 f等于中心频率ffo (f = fo)吗,输出信号相位 超前输入信号相位90°;
当输入信号频率 f远大于中心频率fo (f >> fo),输出信号相位等于输入信号相位。
一阶滞后全通滤波器
一阶滞后全通滤波器如图所示,与一阶超前全通滤波器类似,输入为Ui,输出为Uo,电阻R1 = R2 = R3 = R =1k,电容C1 = C = 100nF,求其传递函数,进行如下计算。

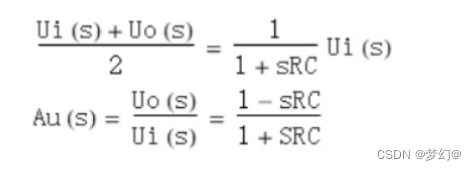

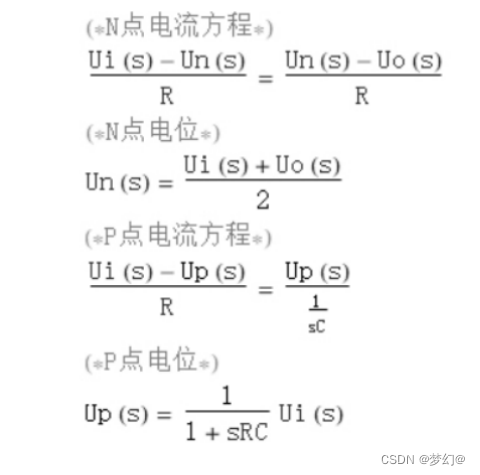

由于运放“虚短”的特性,N点电压等于P点电压,即Un(s) = Up(s),则联立Un(s)和Up(s)方程可求的电压放大倍数Au,如下所示:
\
中心频率fo = 1 / (2piRC),则wRC = 2*pi*fo*R*C,将jw替代s代入Au方程中,如下所示:
想要了解电压放大倍数Au的幅频和相频特性,需要将Au的相量形式转化为幅值和相角的形式,如下所示:

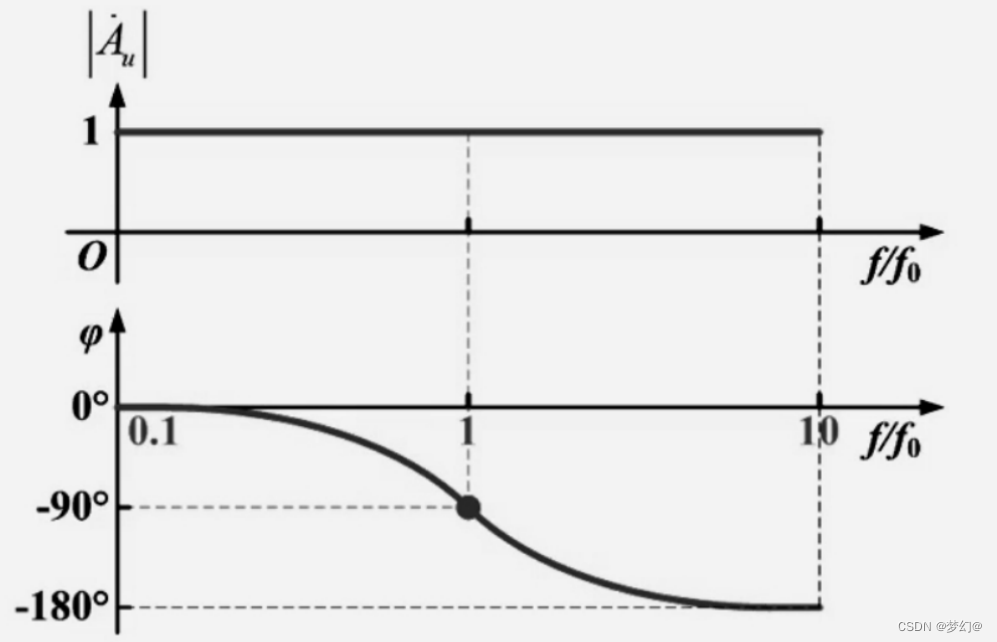

由以上计算可知,输入信号通过一阶滞后全通滤波器后幅值不变,相位变化。当输入信号频率f远小于中心频率fo (f << fo),输出信号相位等于输入信号相位;
当输入信号频率 f等于中心频率ffo (f = fo),输出信号相位滞后输入信号相位90°;
当输入信号频率 f远大于中心频率fo (f >> fo),输出信号相位滞后输入信号相位180°。
