文章提供了AC24C02D存储芯片的I2C读写底层驱动代码，包括uchareeprom_read和uchareeprom_write两个函数，用于联络芯片并执行读写操作。在官方代码不完整的情况下，作者添加了必要的通信步骤以确保功能完备。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

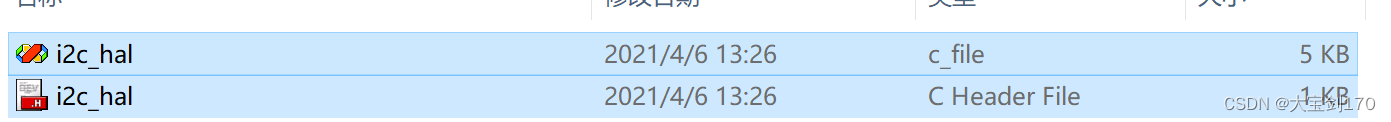

在官方库中找到底层驱动代码复制到bsp中

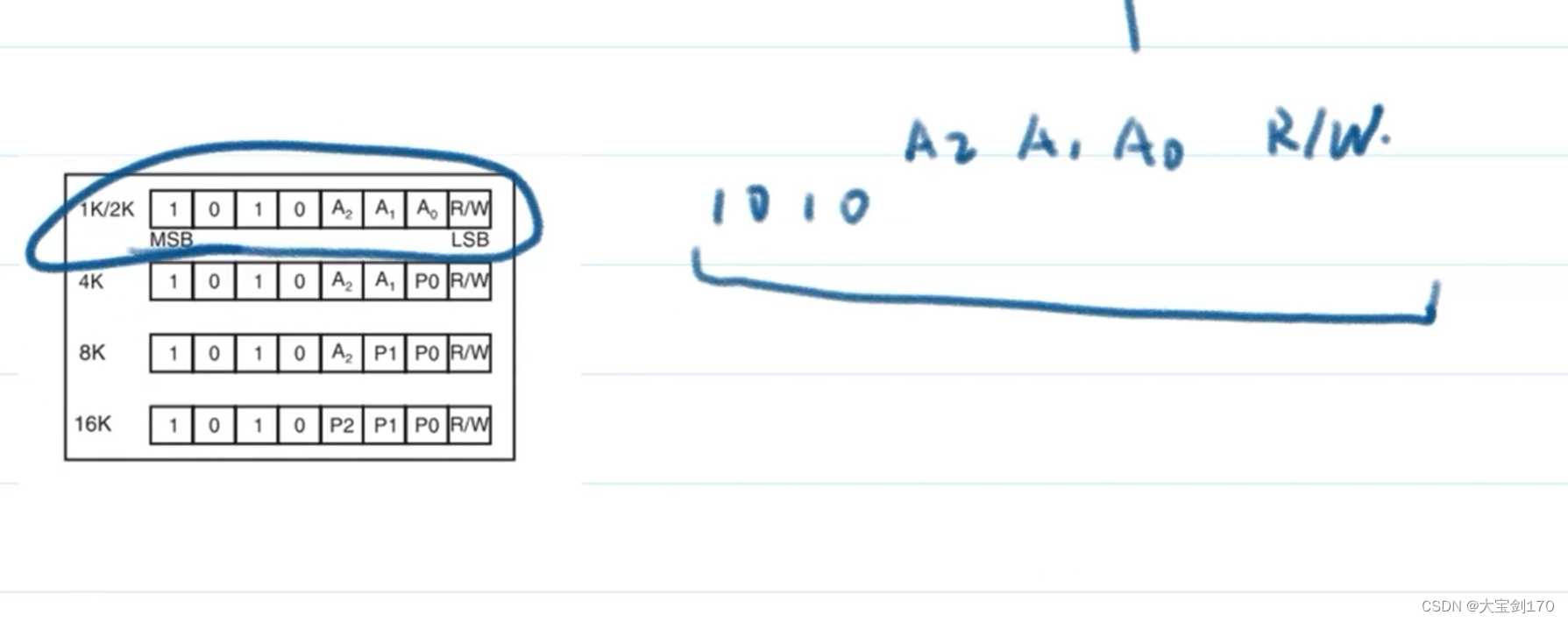

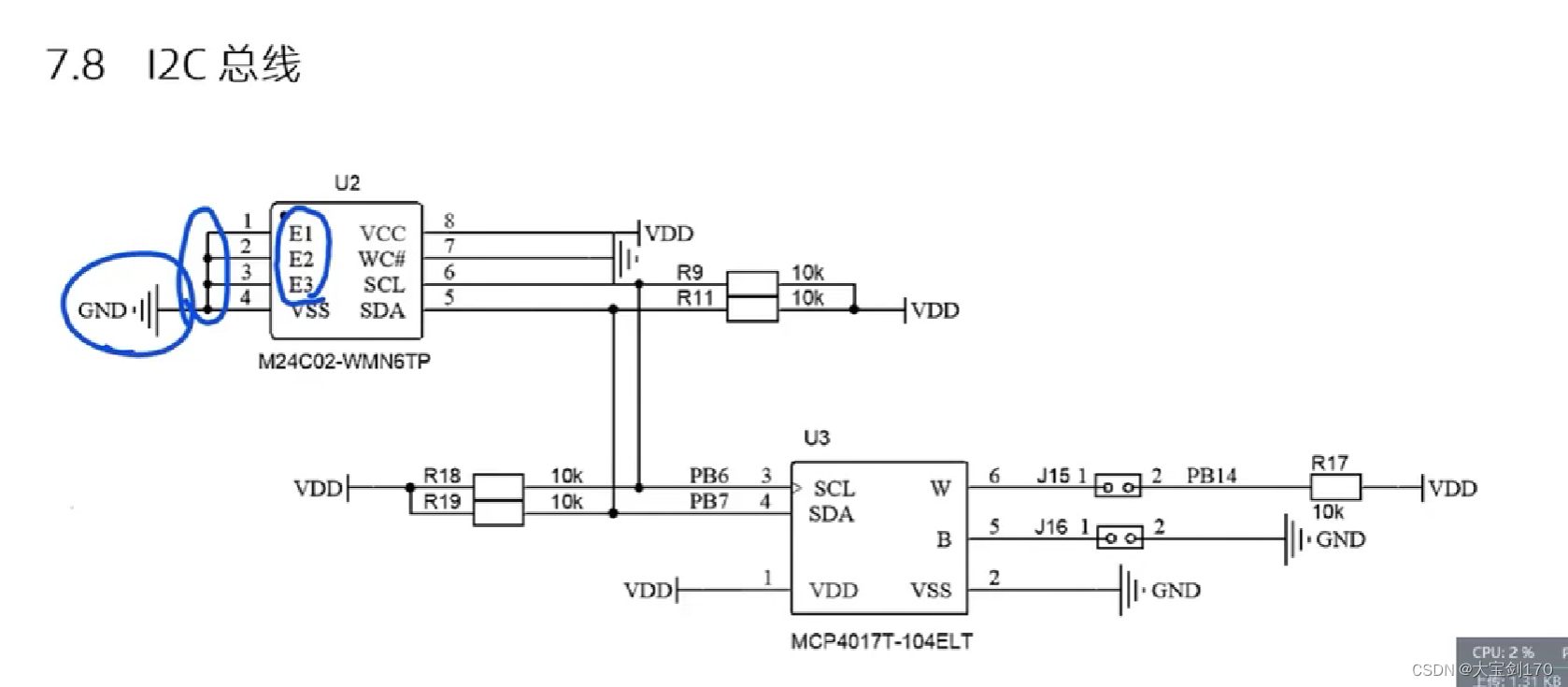

ac24c02d的e1、e2、e3接地就相当与是0所以a2、a1.a0相当于是0 0 0 写所以填0 1写0读

官方给的代码不全需要自己补齐

就在后面补上这2条

uchar eeprom_read(uchar addr)
{


  //联络芯片
  uchar dat;
  I2CStart();
  I2CSendByte(0xa0); //这是存储芯片的地址
  I2CWaitAck();
  I2CSendByte(addr);
  I2CWaitAck();
  I2CStop();


  I2CStart();
  I2CSendByte(0xa1);
  I2CWaitAck();
  dat=I2CReceiveByte();
  I2CWaitAck();
  I2CStop();
  return dat;


}




uchar eeprom_write(uchar addr,uchar dat)   //写芯片
{

  //联络芯片
  I2CStart();
  I2CSendByte(0xa0); //这是存储芯片的地址
  I2CWaitAck();
  I2CSendByte(addr);
  I2CWaitAck();
  I2CSendByte(dat);
  I2CWaitAck();
  I2CStop();


}
