实验6 电子邮件

1、实验目的

• 理解电子邮件系统基本结构

• 理解客户端和服务器端，以及服务器之间的通信

• 分析理解SMTP，POP3协议

2、实验环境

• 硬件要求：阿里云云主机ECS 一台。

• 软件要求：Linux/ Windows 操作系统

3、实验内容

3.1 使用邮件代理收发邮件

配置邮件用户代理（例如windows Outlook Express，linux 雷鸟软件等；可以使用系统自带，也可以自行下载。），实现本地撰写，收取自己的QQ邮件。

3.2 本地收发邮件

利用本地客户端撰写和发送QQ电子邮件。同时利用Wireshark抓包分析其通信过程和通信协议。

3.3 web邮件

利用浏览器登录QQ邮箱，撰写和发送QQ电子邮件。同时利用Wireshark抓包分析其通信过程和通信协议。

3.4 telnet收发邮件

利用telnet命令登陆qq邮件服务器，发送电子邮件。同时利用Wireshark抓包分析其通信过程和通信协议。

具体操作命令和端口查询自行网络资料解决。

4、实验结果与分析

• 需给出实验中相关命令、脚本或者代码以及运行截图；

• 对于运行结果和遇到的问题，需给出必要分析说明；

4.1 使用邮件代理收发邮件

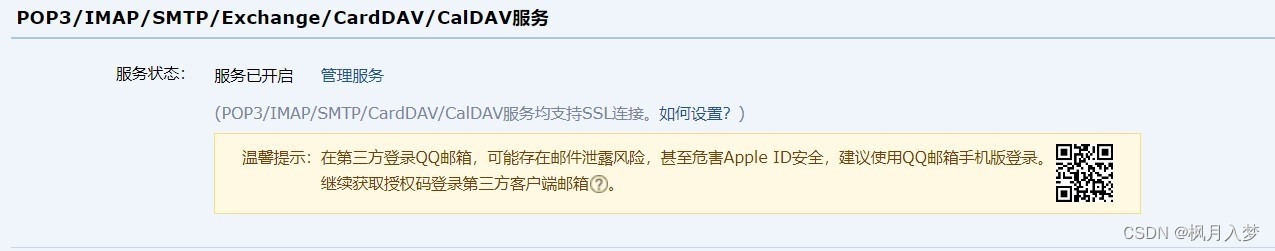

在QQ邮箱网站中，你可以进行以下操作来启用POP3/IMAP/SMTP/Exchange/GardDAV服务。首先，登录QQ邮箱网站，然后点击账户设置。接下来，浏览设置页面，找到对应的服务选项，可以在POP3/IMAP/SMTP/Exchange/GardDAV服务中进行选择。一旦找到了所需的服务，点击开启服务。

图4-1-1 开启服务图

4.2 本地收发邮件

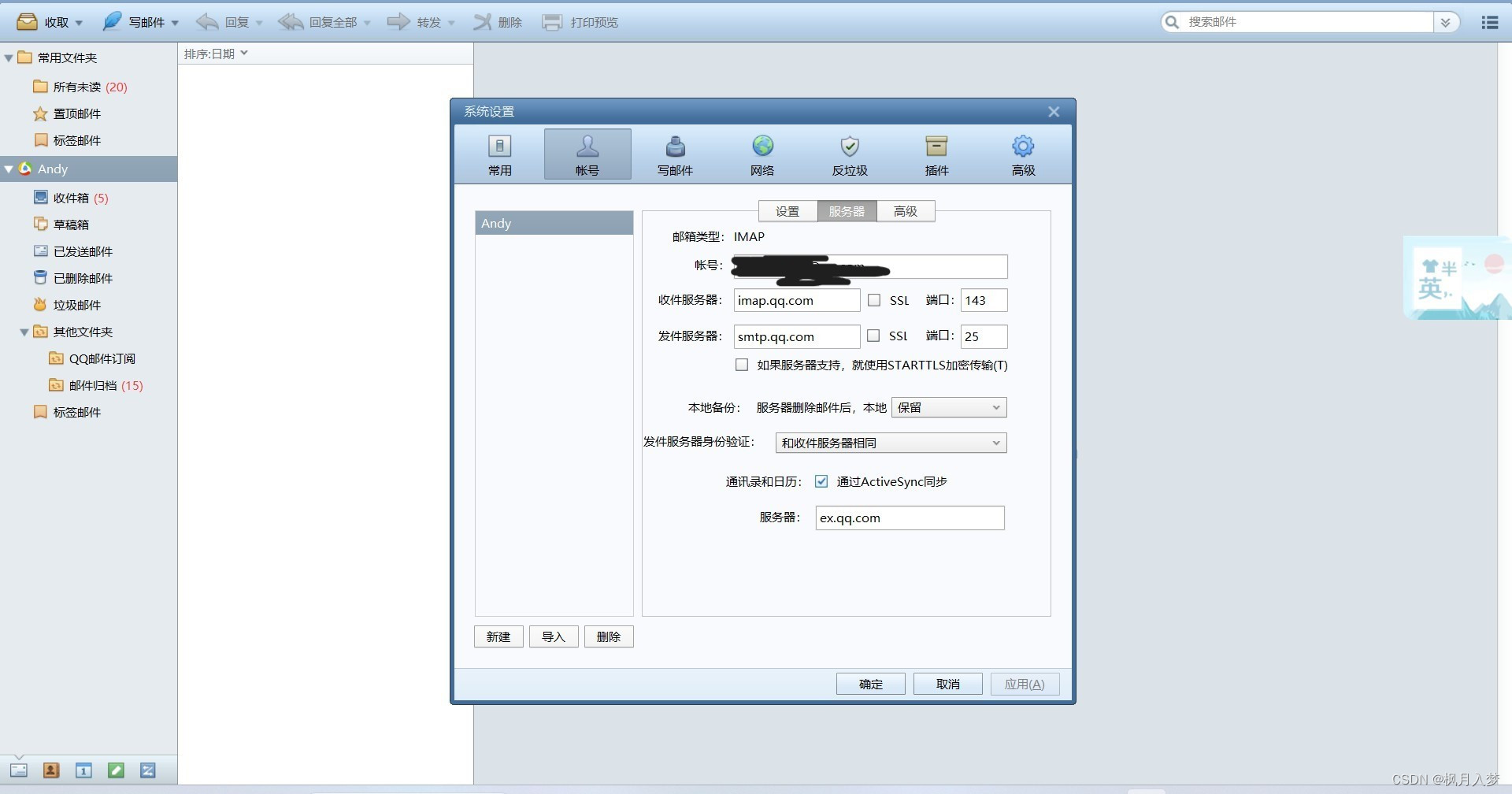

下载并安装Foxmail客户端。安装完成后，打开Foxmail并进行登录，输入账号和密码。成功登录后，进入Foxmail的主界面。在主界面上，找到设置按钮，点击它打开设置界面。在设置界面中，看到有关邮件安全的选项，其中包括SSL取消SSL选项。如图4-2-1所示。

​

图4-2-1 服务器设置图

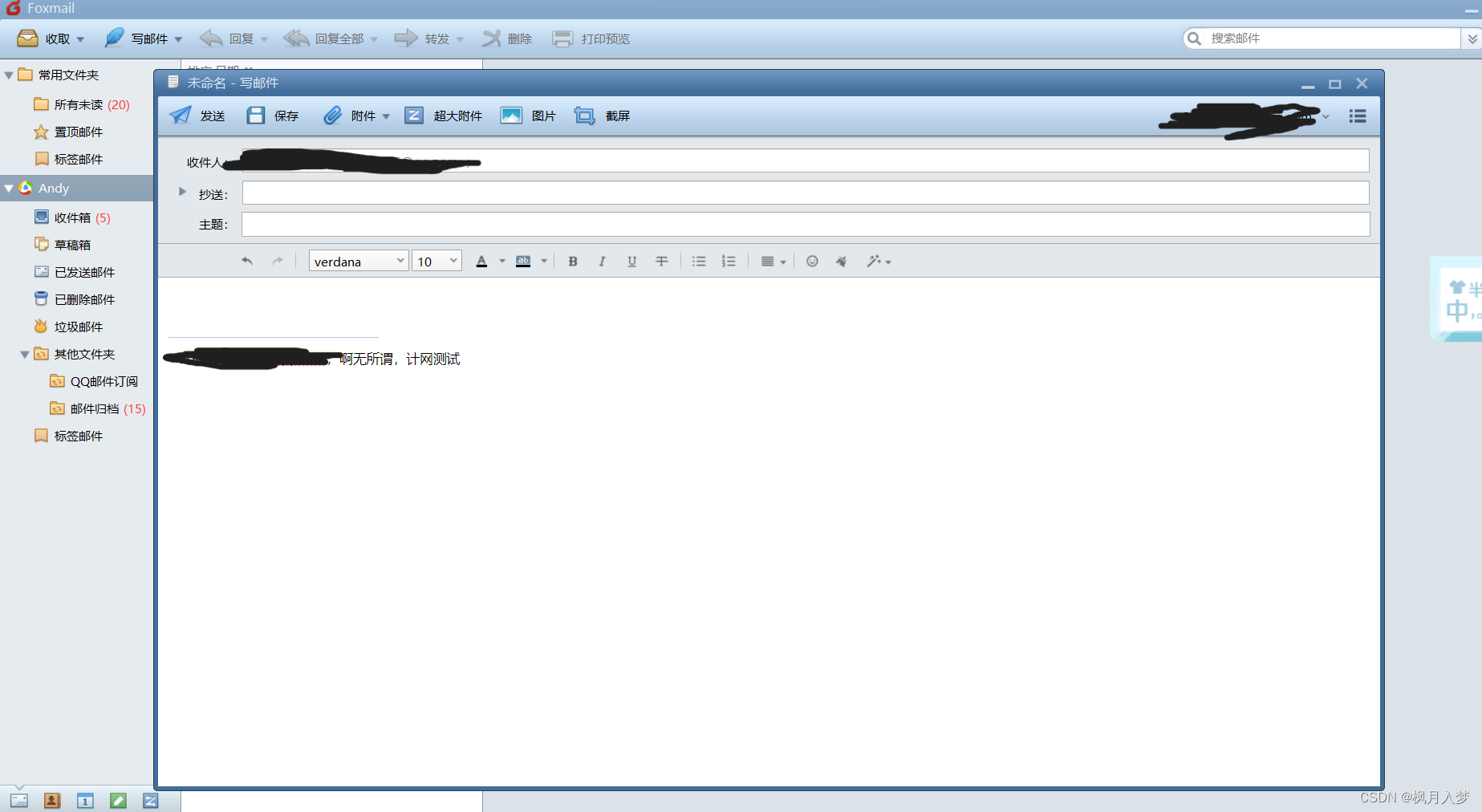

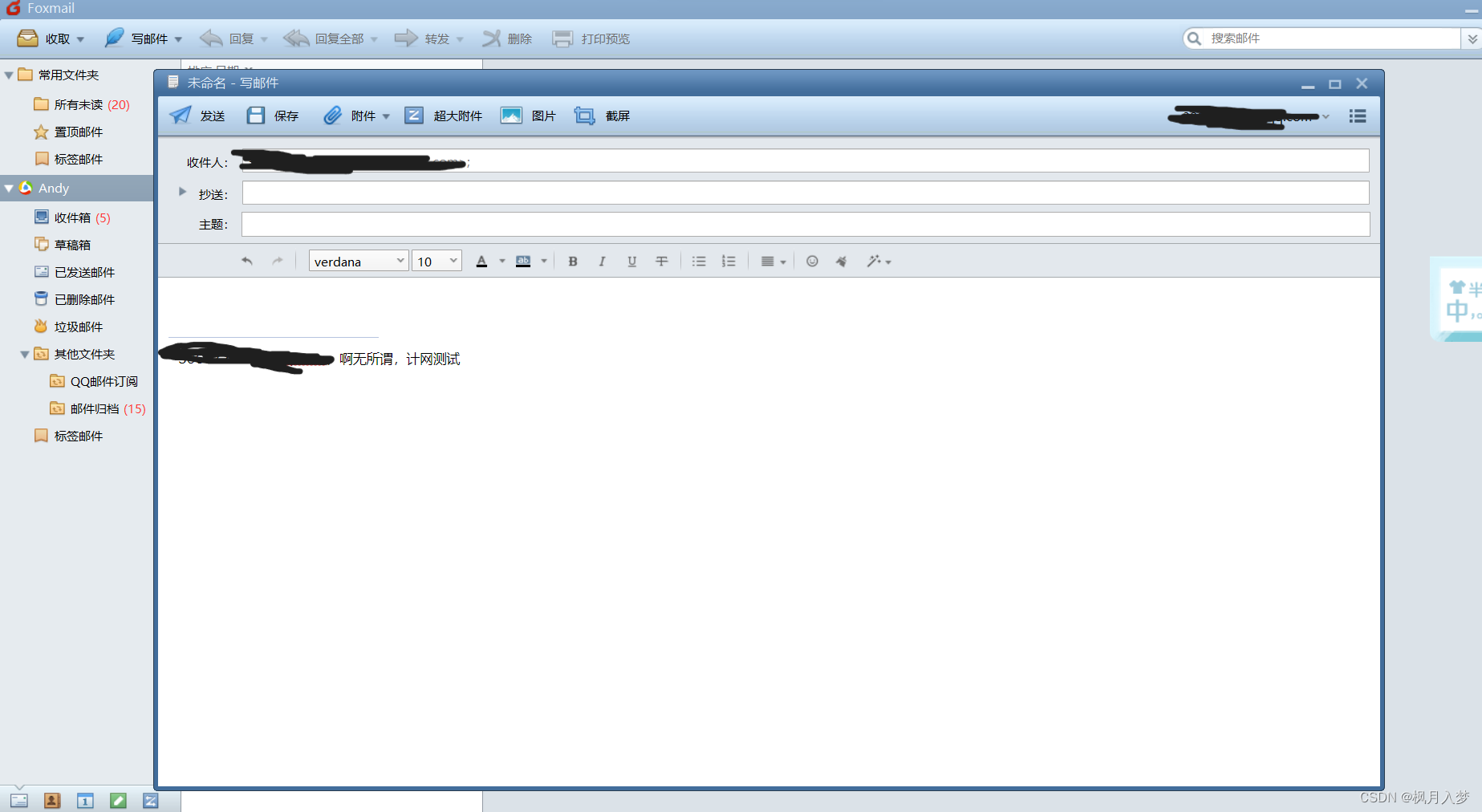

首先，打开Wireshark软件，并选择WLAN作为抓包的网络接口。接着，点击开始抓包按钮，Wireshark开始捕获并记录网络数据包的流量信息。在此同时，打开本地的Foxmail客户端，并进行电子邮件的撰写和发送操作。相关内容如图4-2-3所示。

图4-2-2 发送邮件图

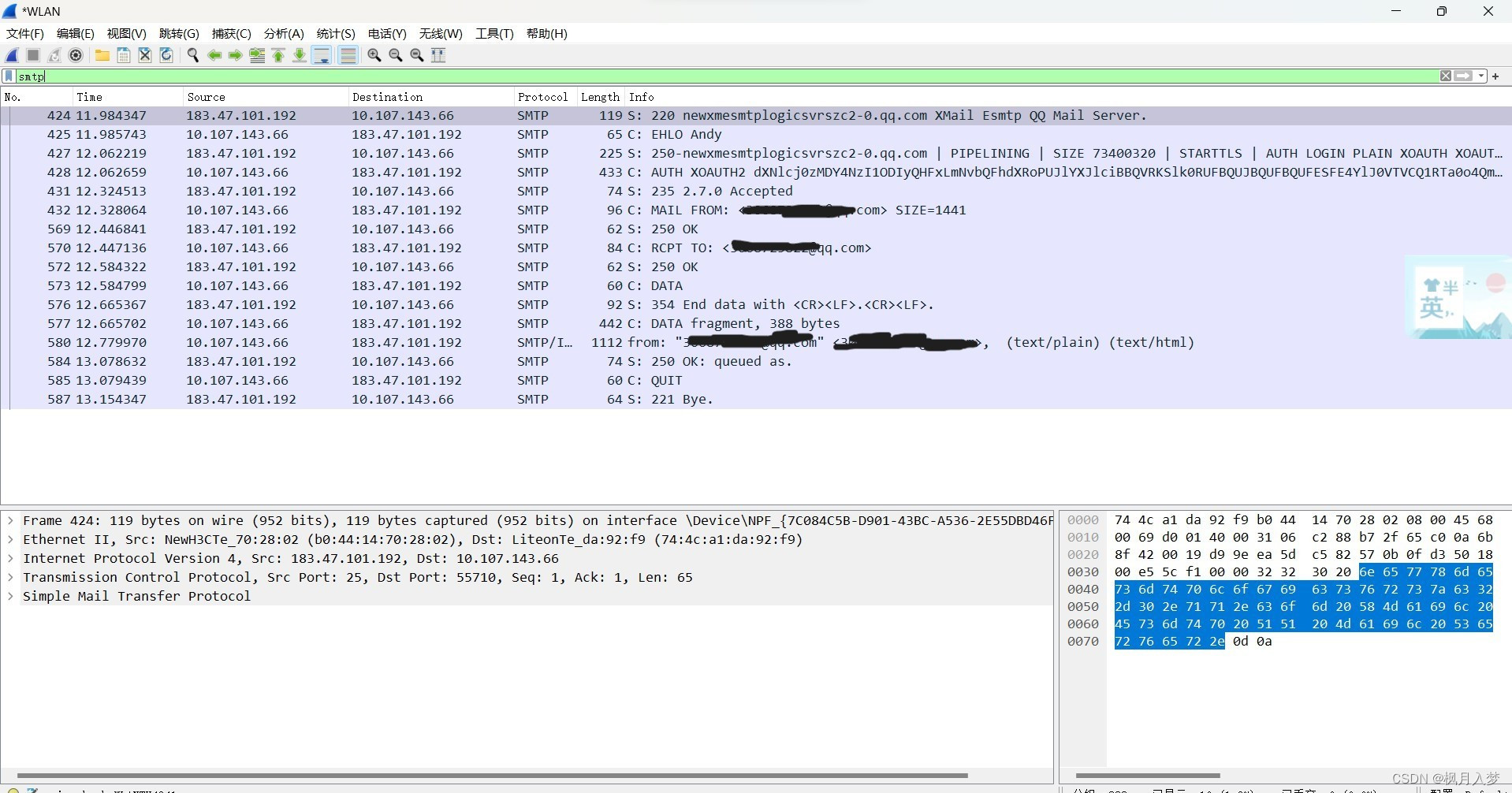

在过滤框中输入smtp，对抓取的数据进行过滤，如图4-2-4所示。

图4-2-3 smtp过滤图

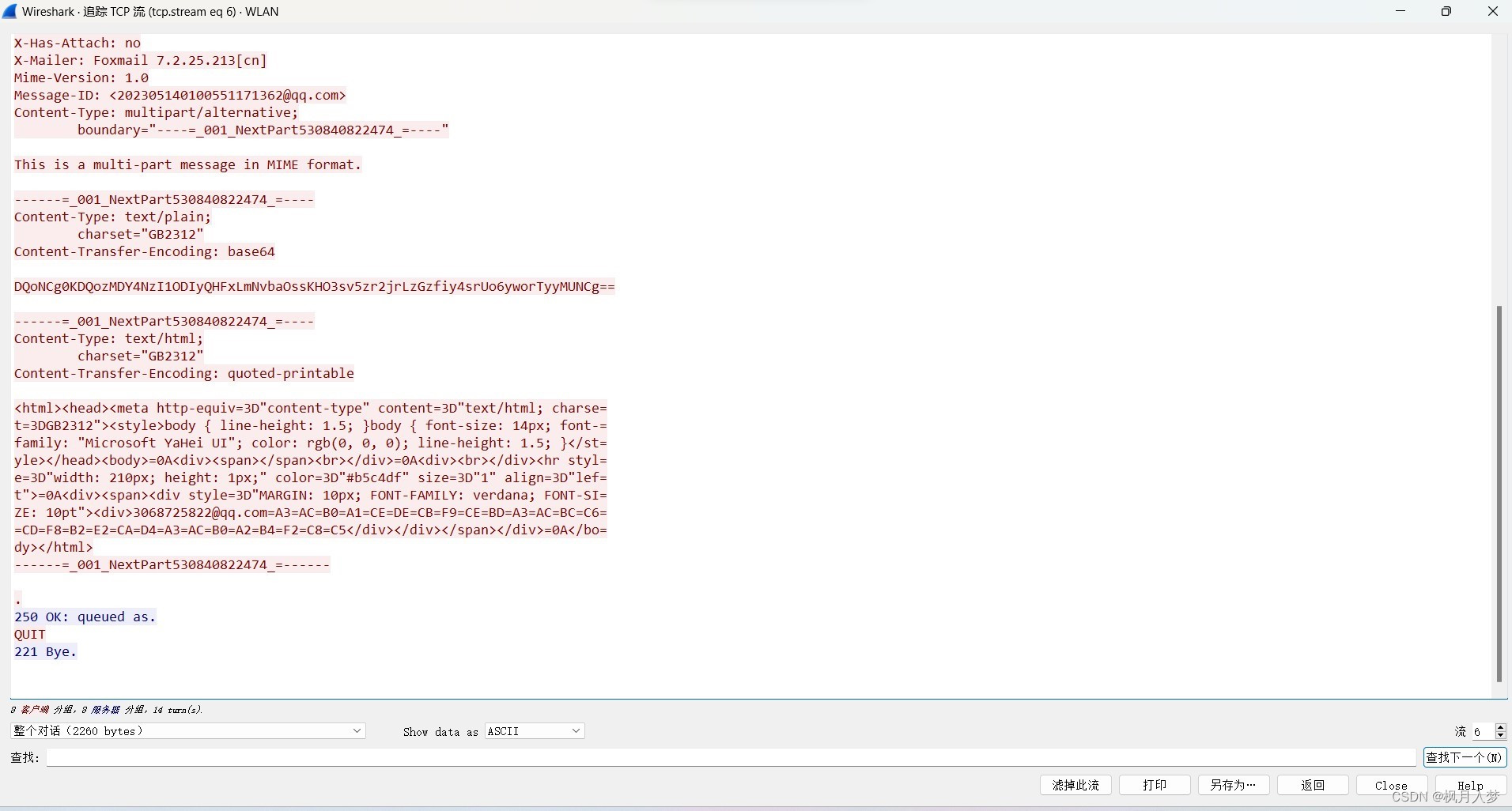

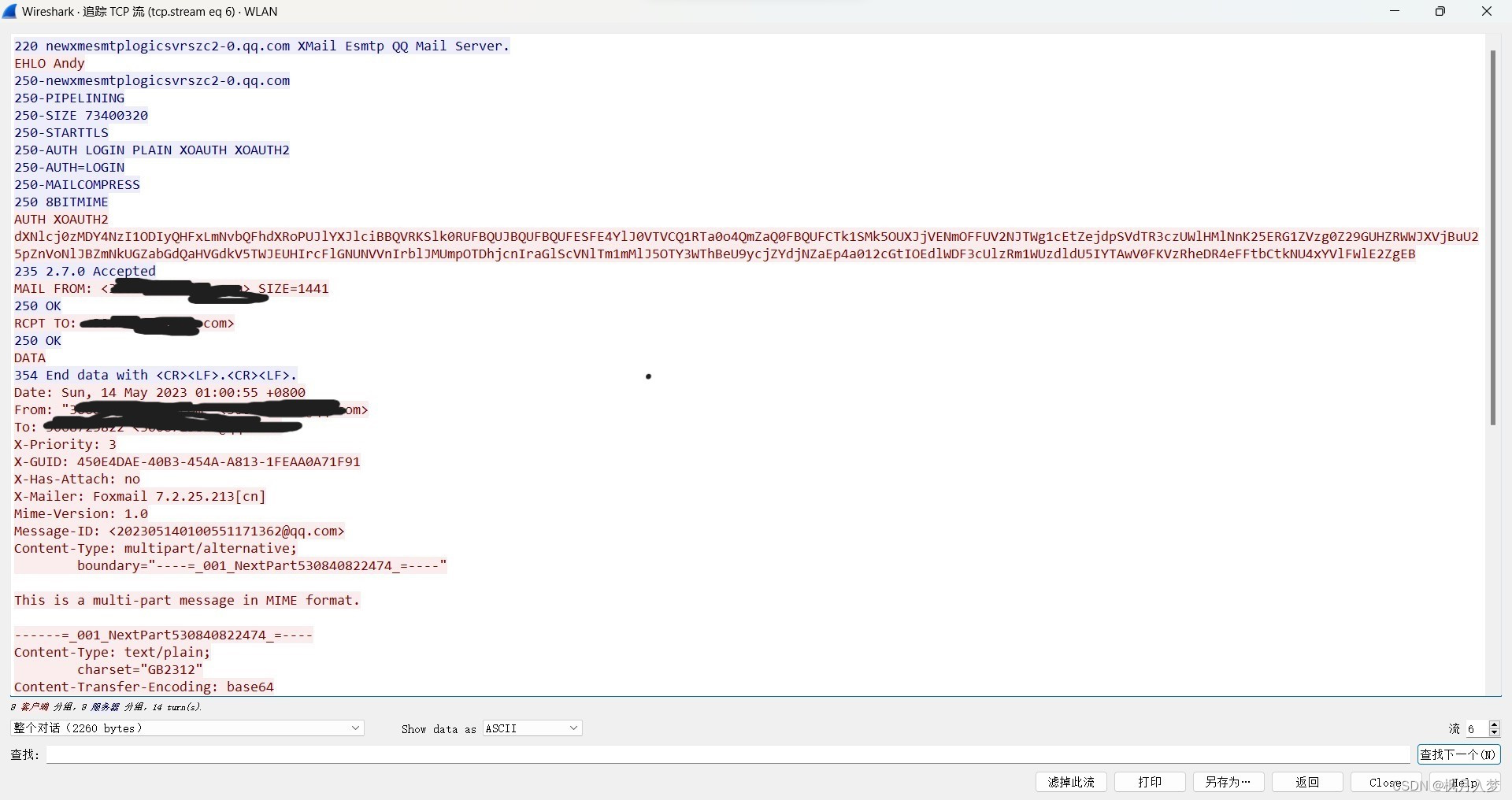

对smtp进行追踪流，以此分析通信过程通信协议。

​

图4-2-4 追踪流数据图(一)

​​

图4-2-5 追踪流数据图(二)

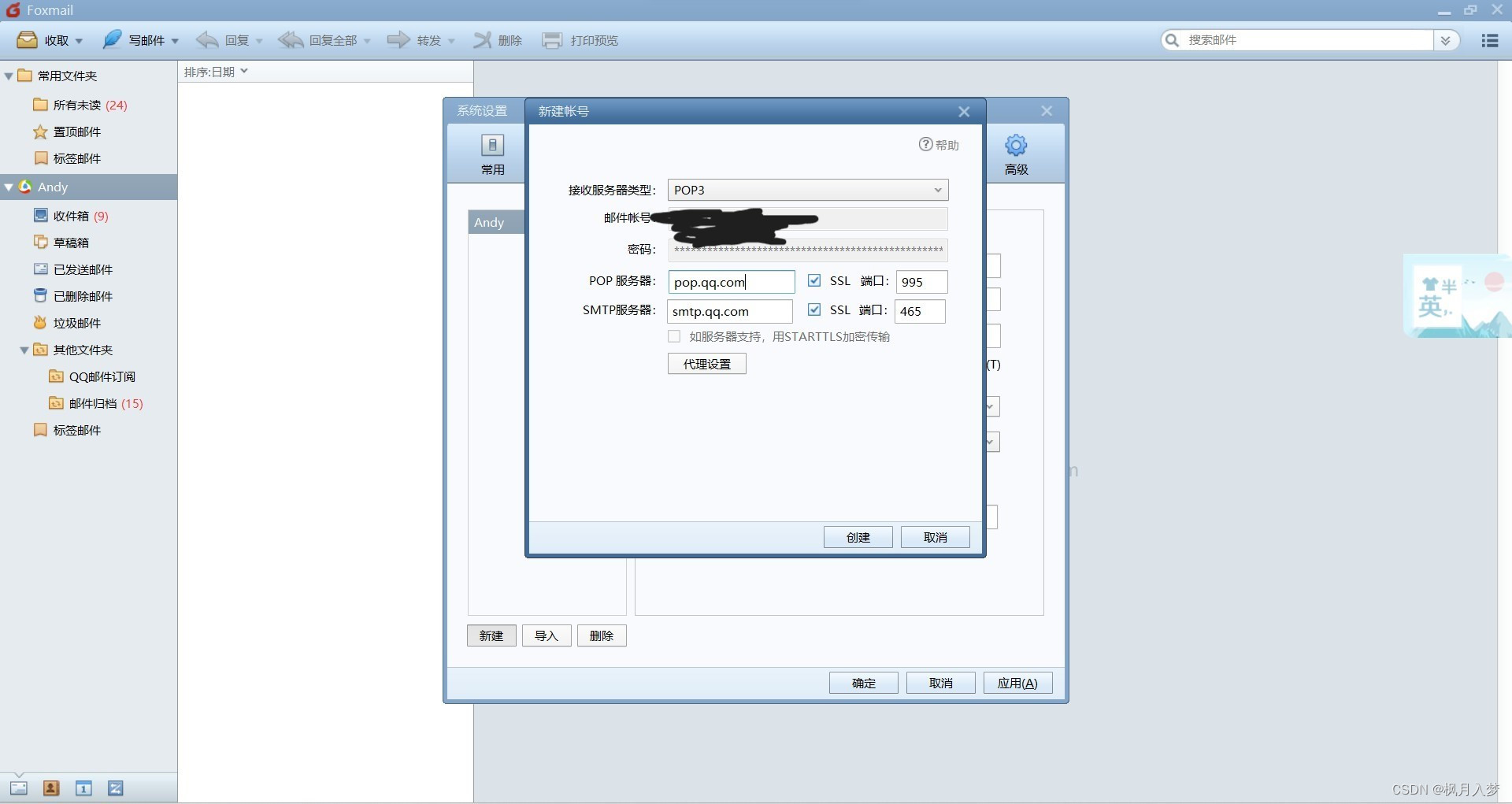

修改接受服务器类型，将其改为POP3，同时取消勾选SSL，如图4-2-6所示。

​

图4-2-6 修改服务器类型图

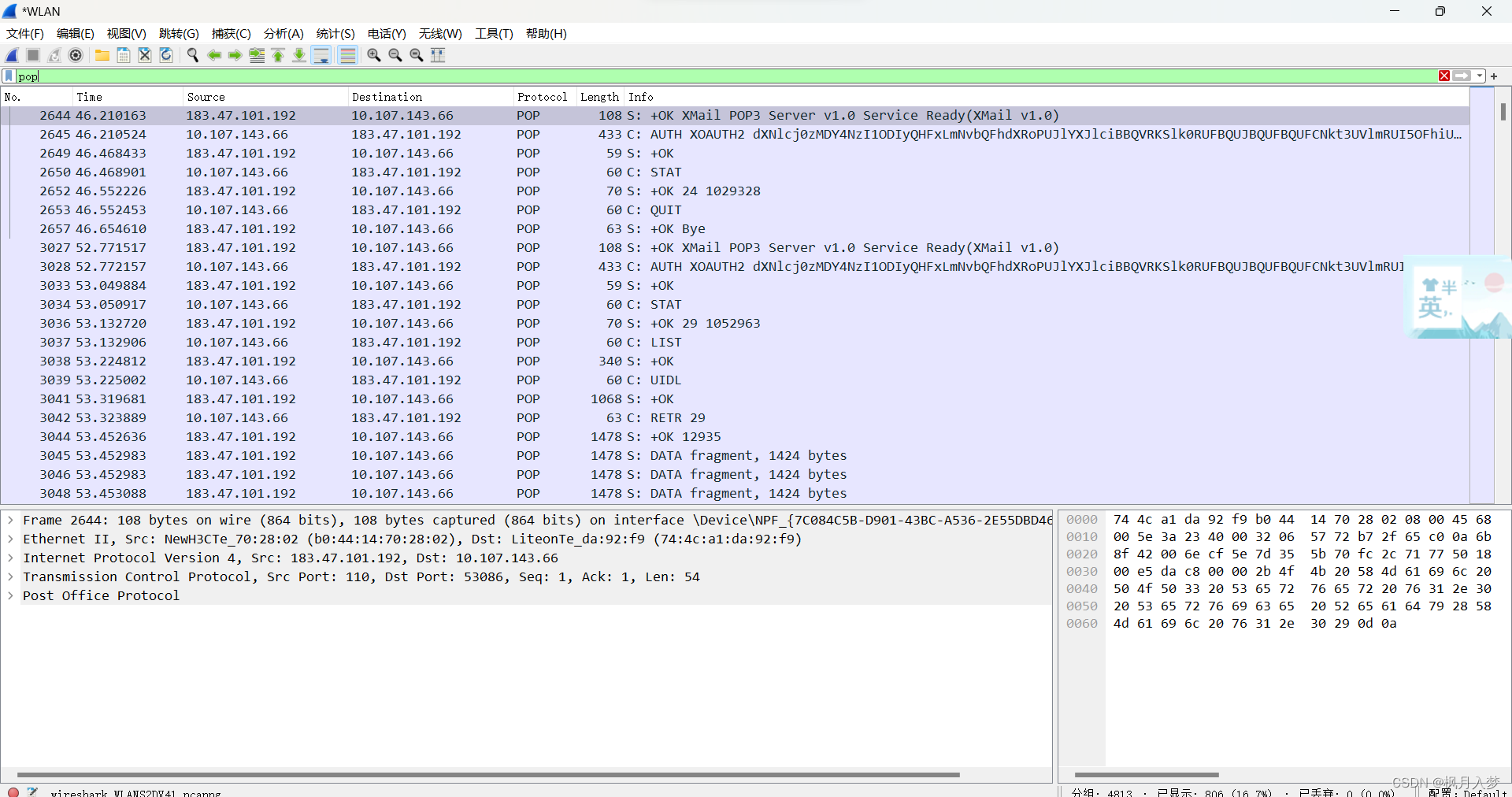

打开wireshark，在WLAN中进行抓包，在foxmail界面点击收取，进行收取邮件，抓取到数据后，在wireshark中过滤pop，分析通信协议与过程，如图4-2-7所示。

图4-2-7 pop过滤图

客户端和服务器建立连接之后，pop3服务器会向pop3客户端发送一条消息，通知客户端服务器已经准备好了，客户端开始进行认证阶段，如图4-2-8所示。

​

图4-2-8 建立连接图

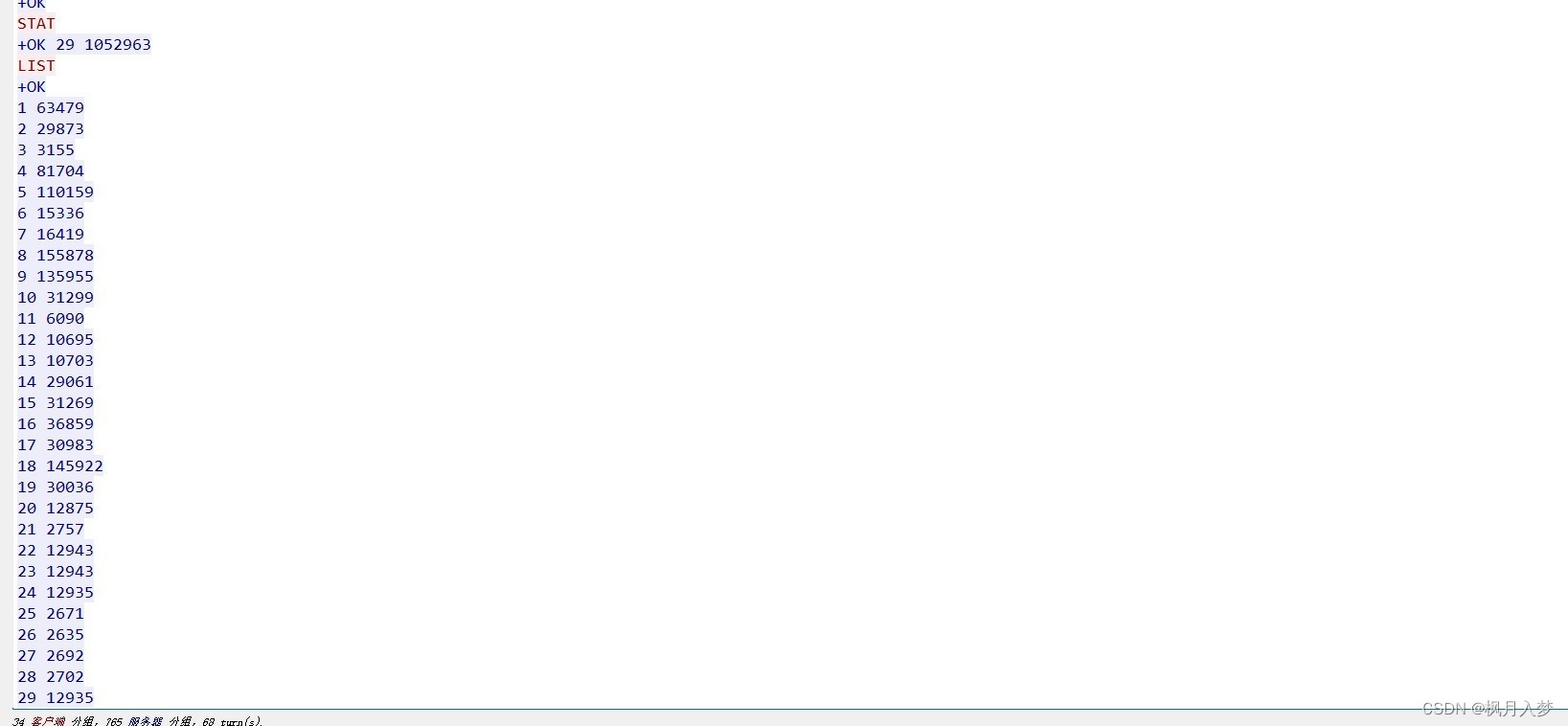

使用STAT命令向服务器发送请求，以获取邮箱的统计信息，包括邮件总数和字节数。通过发送STAT命令，向服务器查询当前邮箱中的邮件数量以及邮件占用的存储空间大小。这个命令的返回结果将提供有关邮箱状态的重要信息。相关内容如图4-2-9所示。

​

图4-2-9 STAT图

通过使用LIST命令，可以列出每封邮件的字节数。在列出的结果中，左边是邮件的序号，右边则表示该邮件的大小信息。如图4-2-10所示。

图4-2-10 LIST图

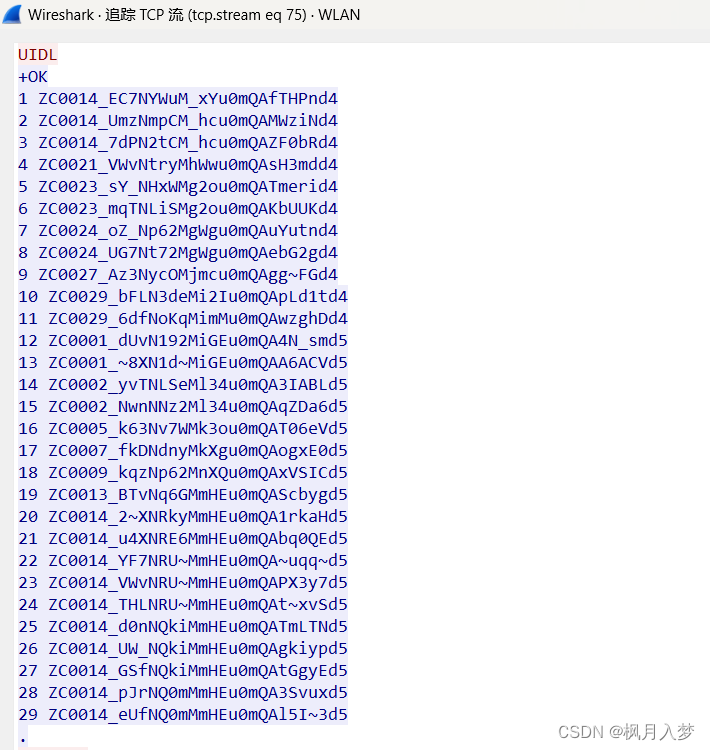

使用UIDL命令可以获取邮件的唯一标识符。在POP3会话中，每个邮件都会有一个唯一的标识符，用于标识该邮件的身份和区别于其他邮件。相关的如图4-2-11所示。

​

图4-2-11 UIDL图

QUIT，退出连接，如图4-2-12所示。

图4-2-12 QUIT图

4.3 web邮件

在网页上打开qq邮箱，编辑邮件发送，由wireshark进行抓包，如图4-3-1所示。

图4-3-1 网页发送邮件图

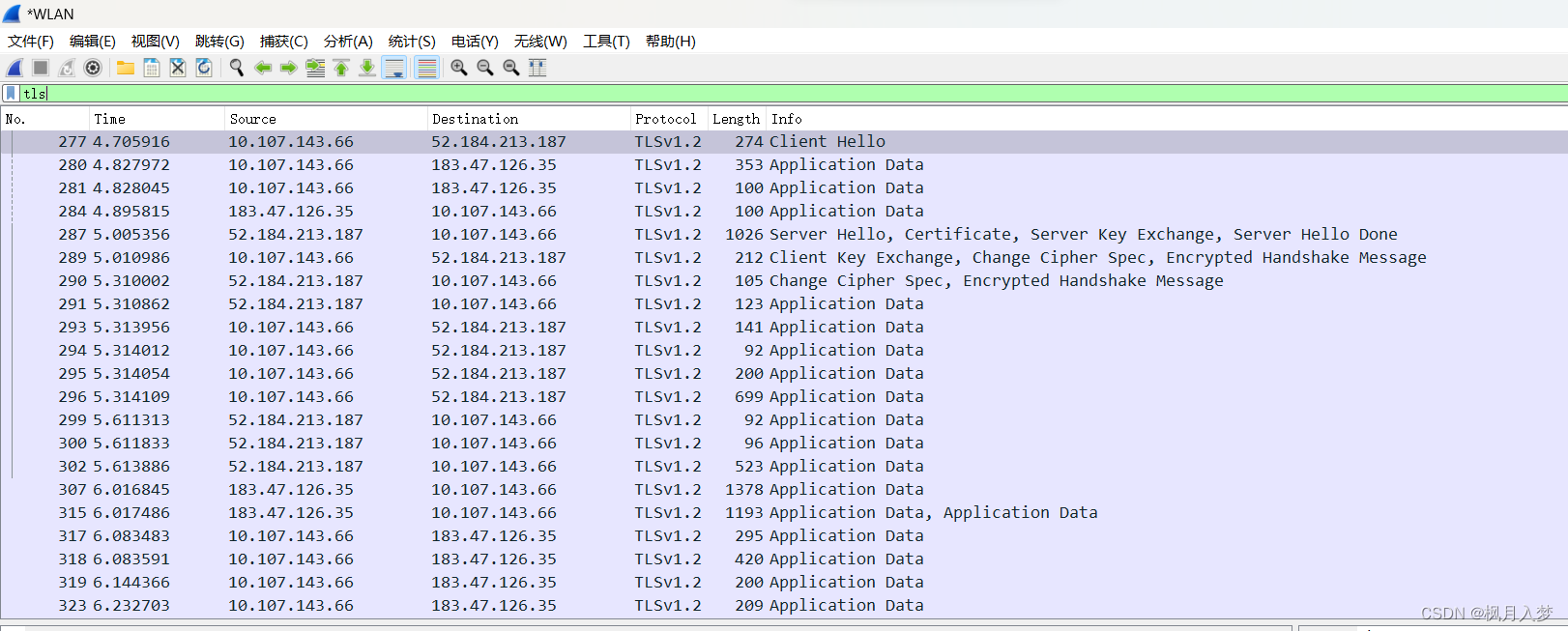

在过滤框中输入tls，对抓取到的数据包进行筛选,如图4-3-2所示。

图4-3-2 tls过滤图

​

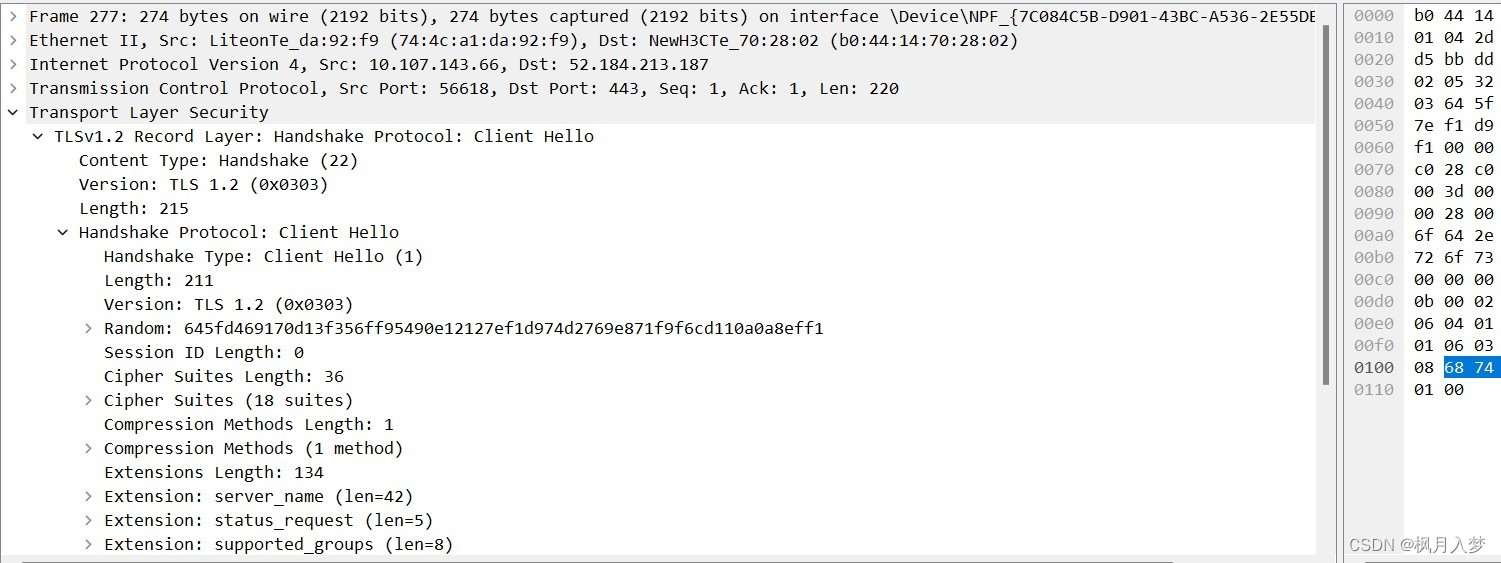

在TLS握手过程中，首先进行的是客户端发起的请求，称为Client Hello。在这一步中，客户端生成了一个随机字符串（session key），同时还包含了客户端支持的加密套件列表、随机数等信息。这个请求的目的是与服务器进行通信，并告知服务器客户端的加密能力和其他必要的参数。相关的如图4-3-3所示

​

图4-3-3 Client Hello图

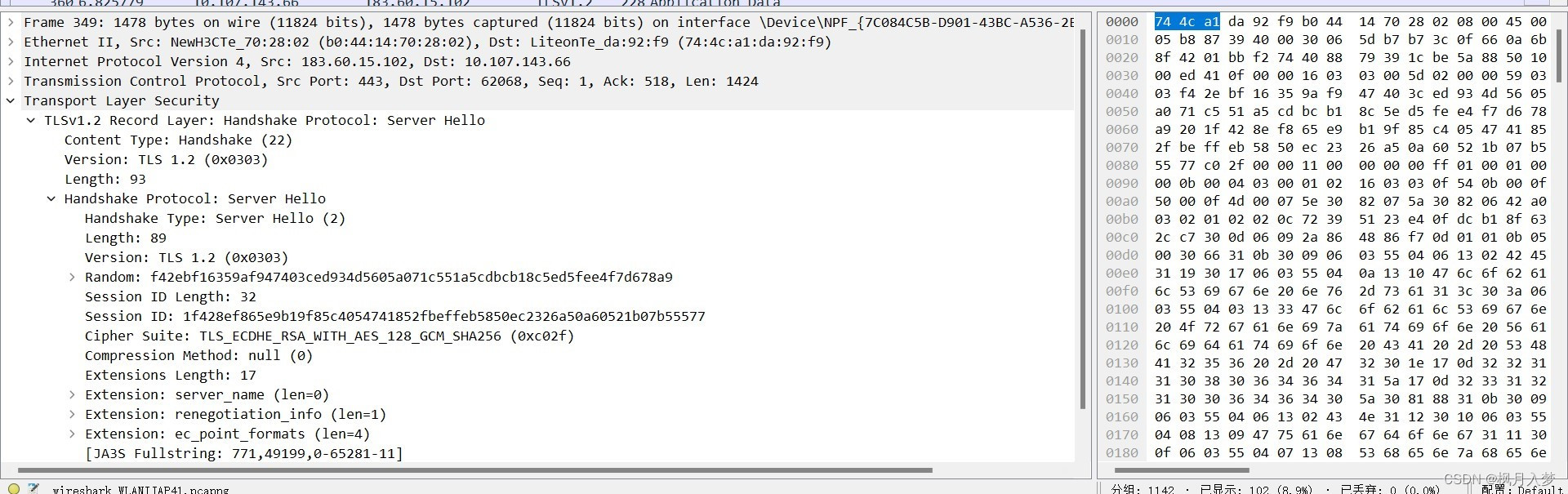

在TLS握手过程中，服务器在收到客户端的Client Hello数据包后，根据客户端提供的加密套件列表进行选择，并生成一个随机字符串作为响应。这个响应称为Server Hello。服务器选择的加密套件将用于与客户端之间的加密通信，而生成的随机字符串则作为会话密钥的一部分，并返回给客户端作为后续握手过程的一部分。如图4-3-4所示。

图4-3-4 Server Hello图

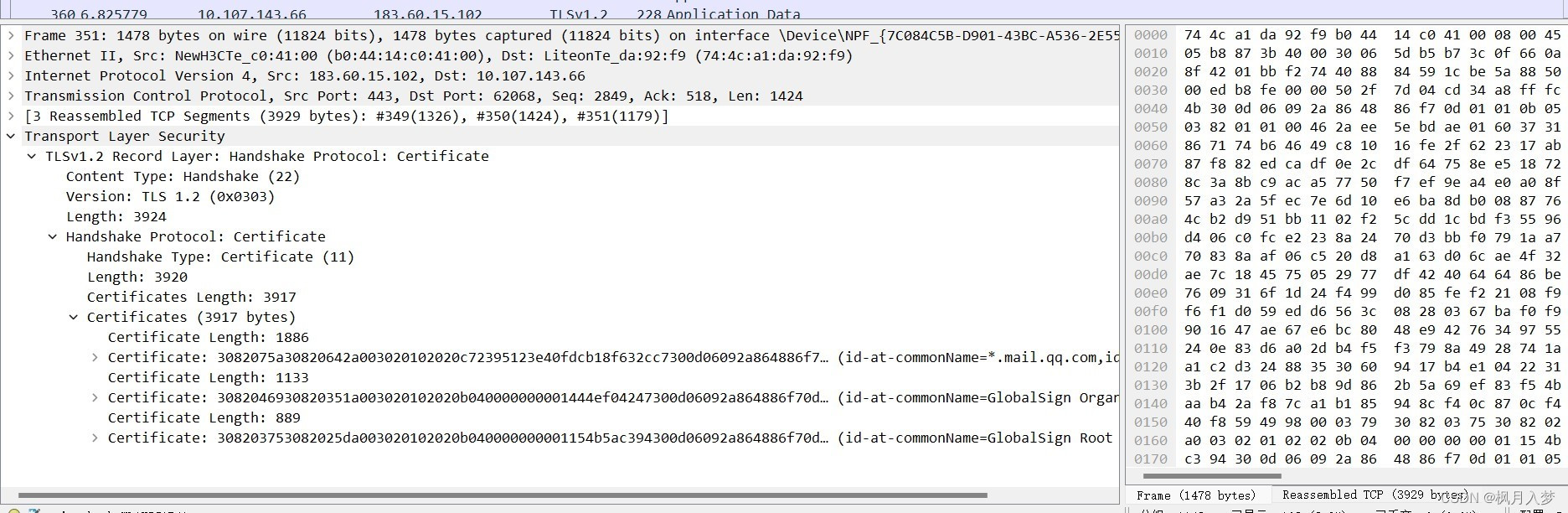

在过滤器栏中输入 ssl 或 tls，筛选显示与SSL/TLS相关的数据包。浏览捕获的数据包列表，找到与服务器证书相关的数据包。这通常是在TLS握手阶段的Certificate消息中。双击选中的数据包，Wireshark会在下方的详细信息窗格中显示该数据包的解析信息。在详细信息窗格中，展开 "Transport Layer Security" 部分，然后展开 "Handshake Protocol"，找到 "Certificate" 项。点击 "Certificate" 项，Wireshark会显示服务器证书的相关信息，包括证书颁发者、主题、有效期、公钥等。如果需要查看证书的具体内容，可以进一步展开 "Certificate" 项，浏览各个字段的值。Certificate，返回服务器证书，该证书中含有一个公钥，用于身份验证和密钥协商，如图4-3-5和4-3-6所示。

图4-3-5 Certificate图

​​

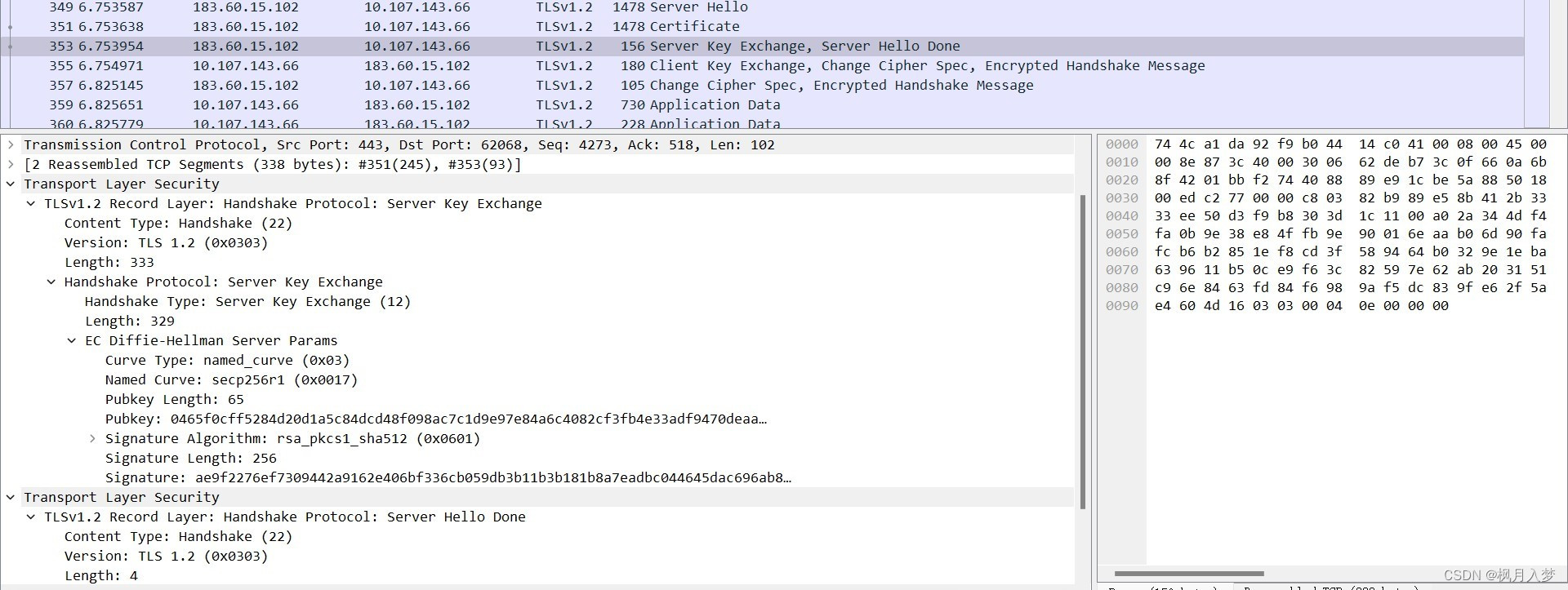

图4-3-6 Server Key Exchange图

4.4 telnet收发邮件

打开控制面板–>程序–> 程序和功能 –> 打开或关闭Windows功能，找到Telnet Client–>点击勾选–>确定来开启Telnet客户端，如图4-4-1所示。

图4-4-1 开启Telnet客户端图

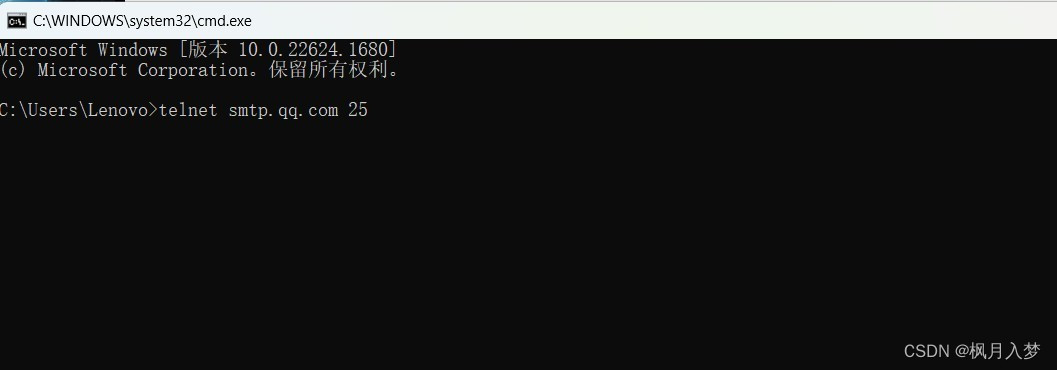

如图4-4-2所示为通过win+R输入cmd输入telnet smtp.qq.com 25连接服务器

​

图4-4-2 连接服务器图

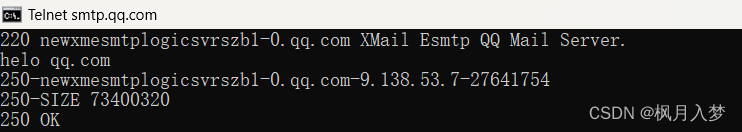

输入helo qq.com向服务器表明身份，如图4-4-3所示

​

图4-4-3 表明身份图

输入auth login如何输入自己的邮箱******@qq.com的Base64编码:******`接着输入自己的授权码****的Base64的编码:drgdrg接着输入mail from:*****@qq.com确定发送邮件的地址然后输入rcpt to:*******@qq.com确定接收邮件的地址(这里设计个人隐私以*替代，关于Base64的编码有专门的网站，大家可以搜一下）

如图4-4-4所示为通过Base64编码进入相关界面

​

图4-4-4 加密进入图

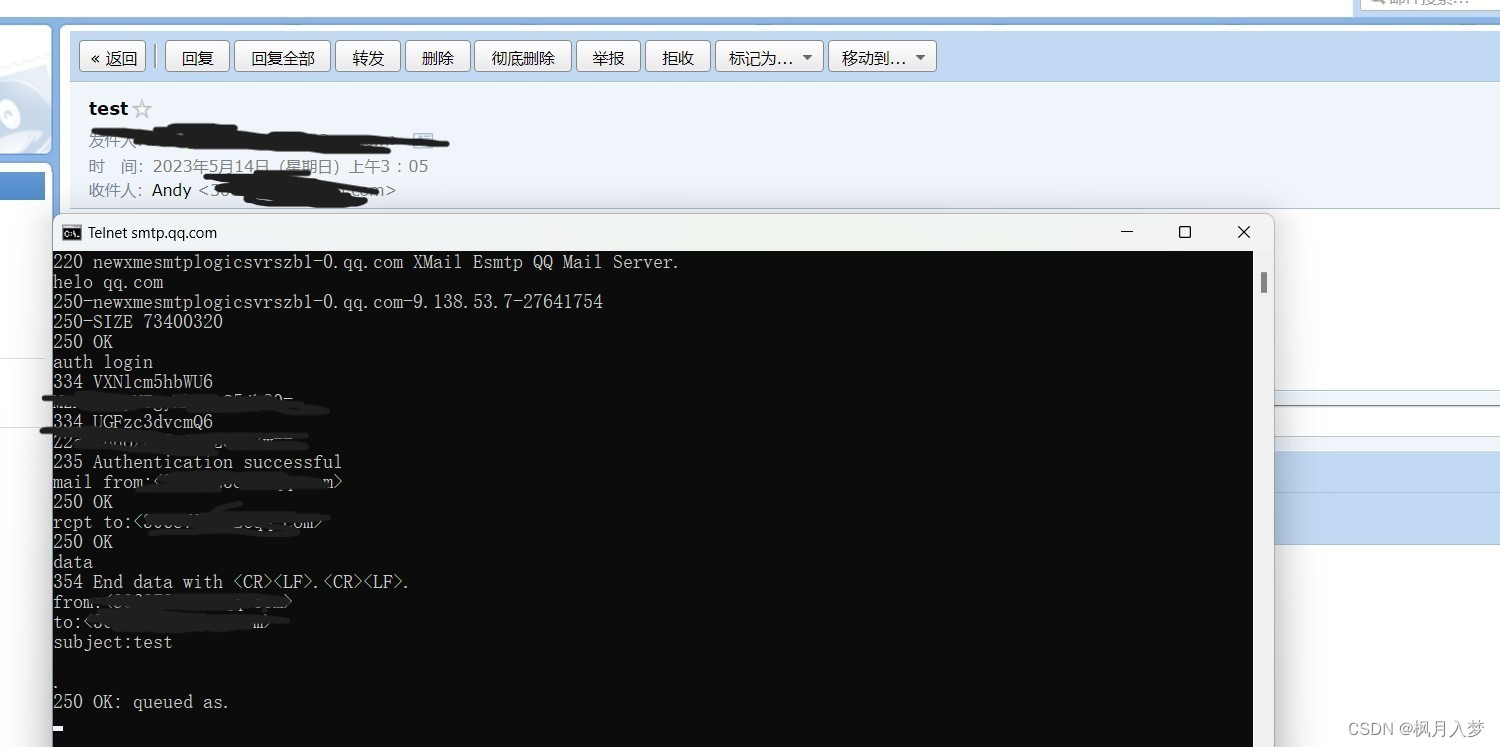

然后输入data进行编辑最后以.结束输入邮件如图4-4-5所示为发送邮件并收到邮件图

​

图4-4-5 发送并收取到邮件图

---
