实验6 电子邮件

1. 实验目的

理解电子邮件系统基本结构
理解客户端和服务器端，以及服务器之间的通信
分析理解SMTP，POP3协议

2.实验环境

硬件要求：阿里云云主机ECS 一台。
软件要求：Linux/ Windows 操作系统

3. 实验内容

3.1使用邮件代理收发邮件

配置邮件用户代理（例如windows Outlook Express，linux 雷鸟软件等；可以使用系统自带，也可以自行下载。），实现本地撰写，收取自己的QQ邮件。

3.2本地收发邮件

利用本地客户端撰写和发送QQ电子邮件。同时利用Wireshark抓包分析其通信过程和通信协议。

3.3 web邮件

利用浏览器登录QQ邮箱，撰写和发送QQ电子邮件。同时利用Wireshark抓包分析其通信过程和通信协议。

3.4 telnet收发邮件

利用telnet命令登陆qq邮件服务器，发送电子邮件。同时利用Wireshark抓包分析其通信过程和通信协议。

具体操作命令和端口查询自行网络资料解决。

4. 实验结果与分析

4.1使用邮件代理收发邮件

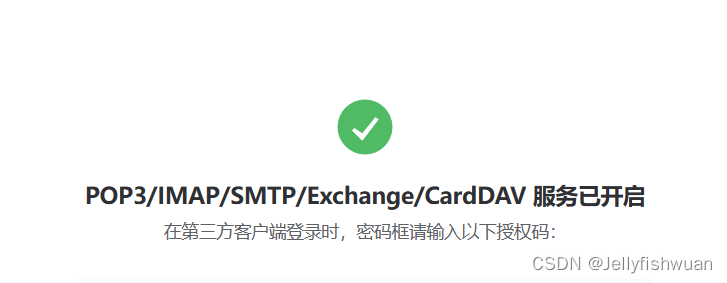

打开qq邮箱网站，点击账户进行设置，找到POP3/IMAP/SMTP/Exchange/GardDAV服务，点击开启服务

进行验证过后得到授权码，此授权码用于第三方客户端登录qq邮箱。

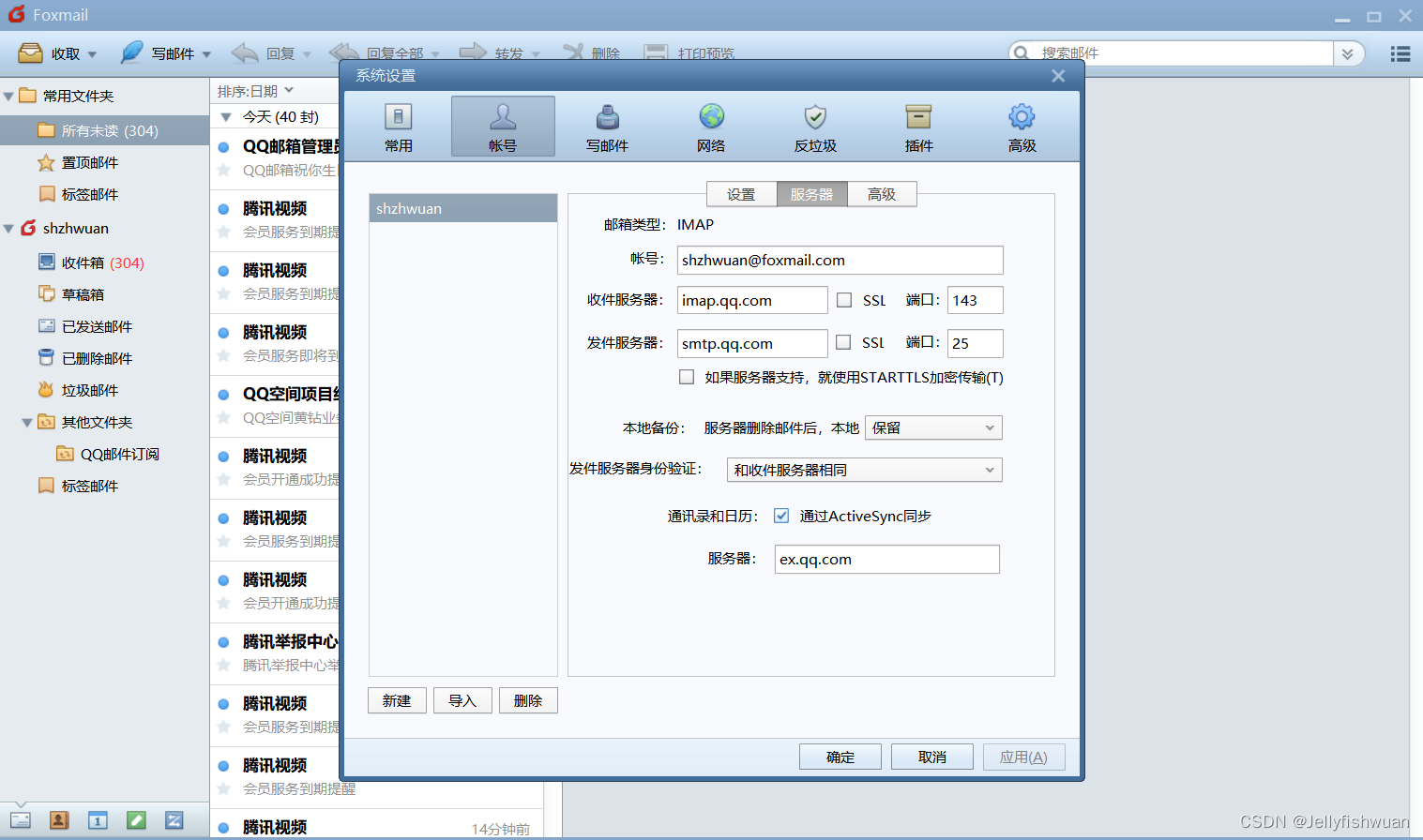

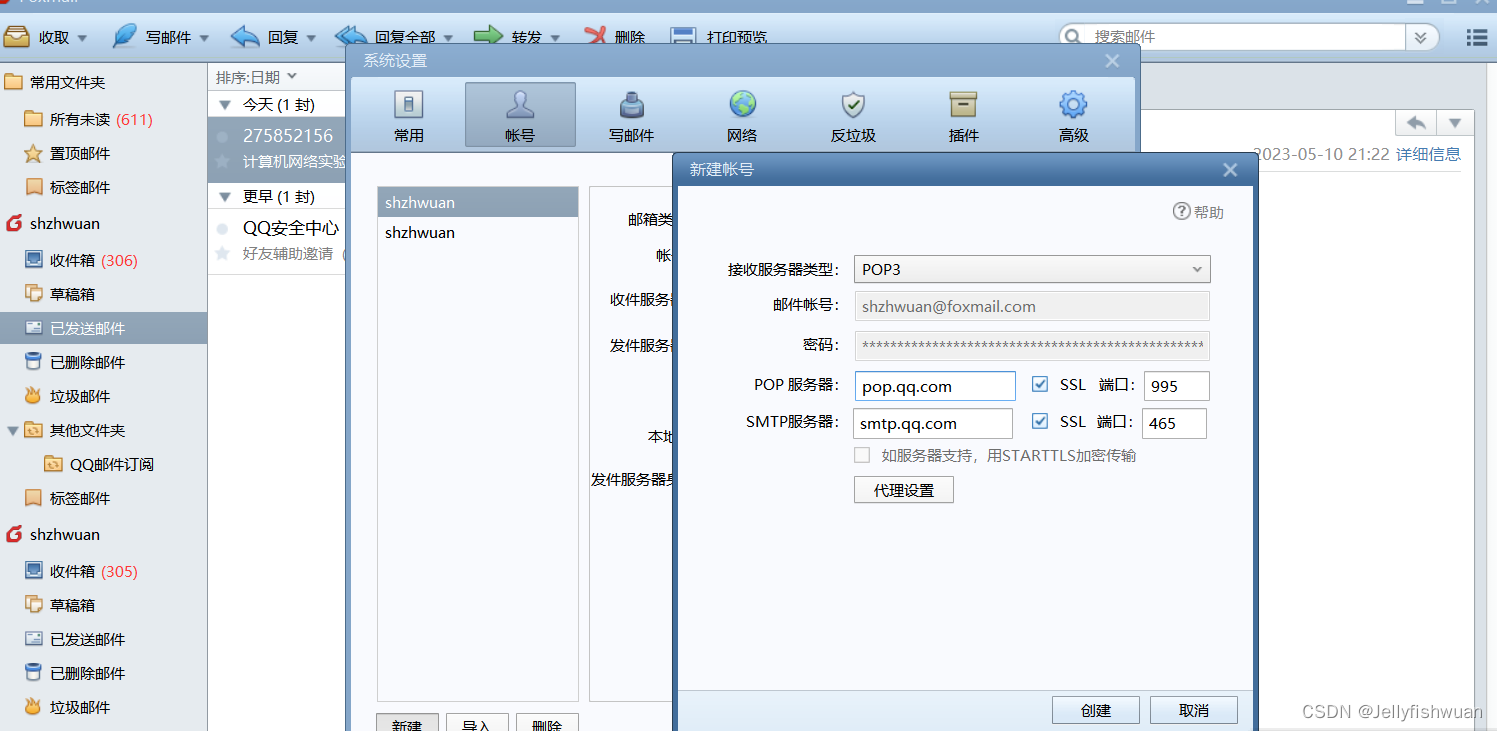

下载foxmail客户端，进行登录，进去foxmail界面后点开设置，点击取消SSL选项。

4.2 本地收发邮件

4.2.1 分析smtp协议

4.2.1.1 打开wireshark，在WLAN中进行抓包。

4.2.1.2 点击抓包后，利用本地foxmail客户端进行撰写与发送电子邮件。

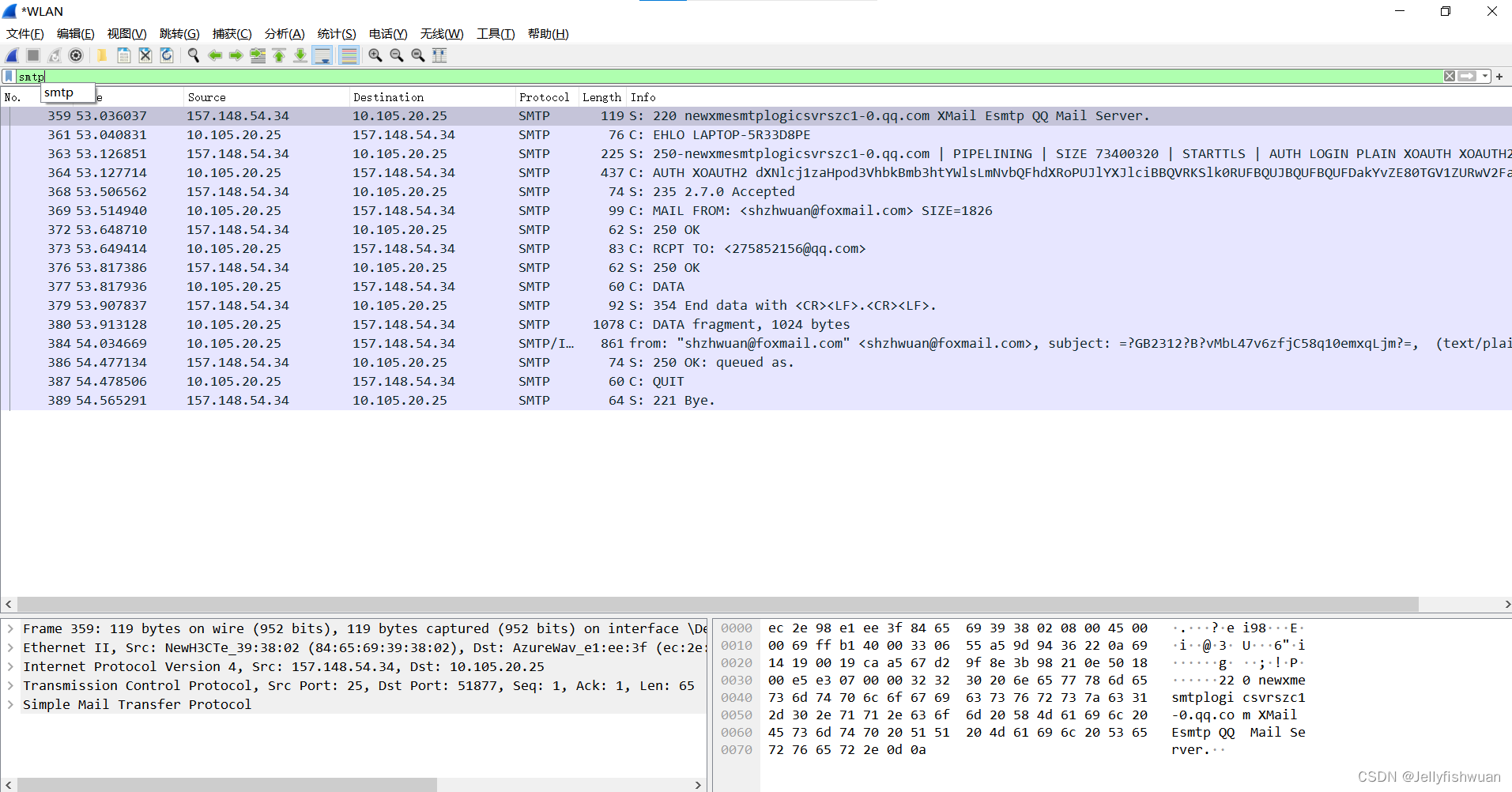

4.2.1.3 对抓取的数据进行过滤。

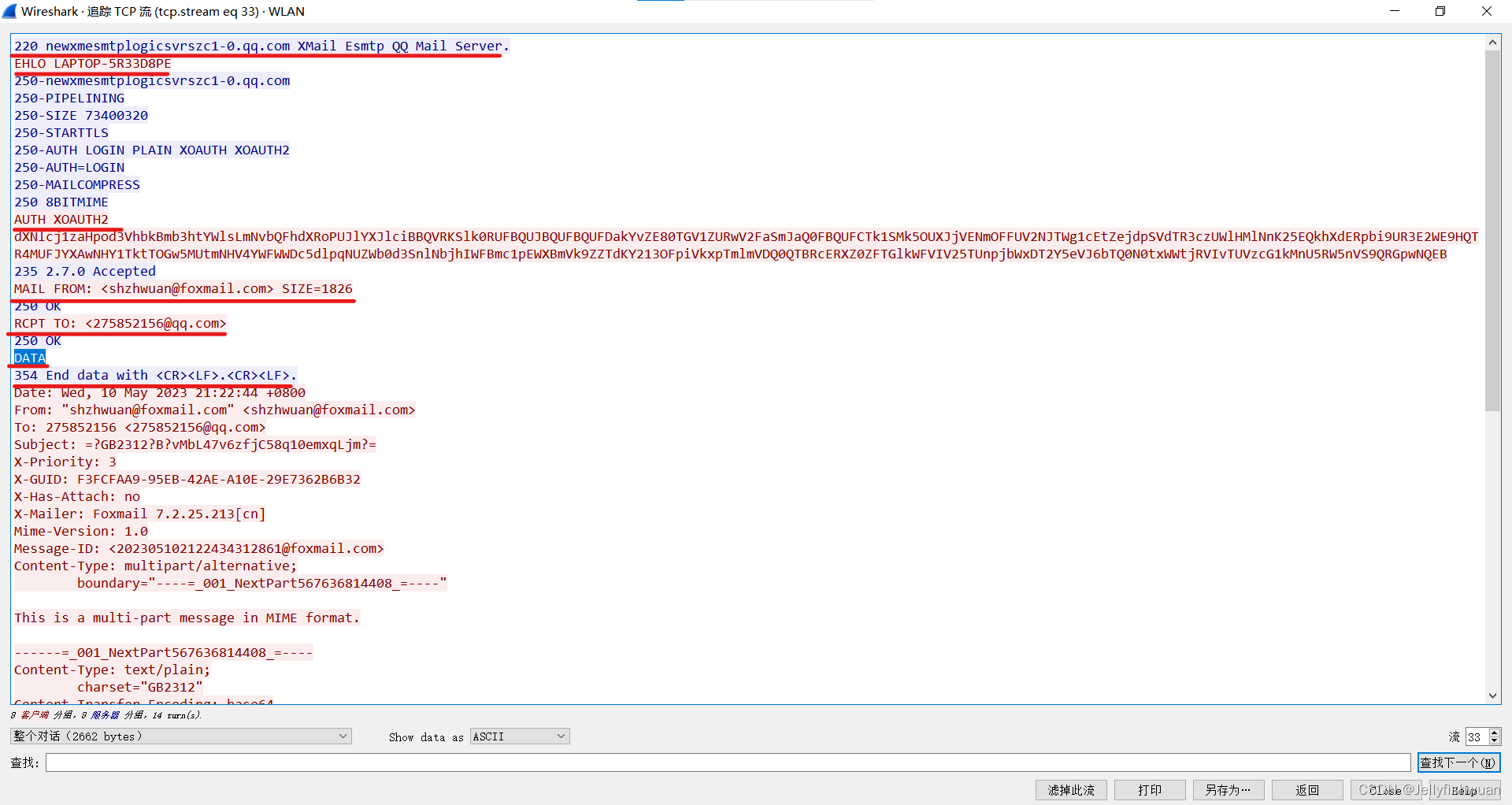

4.2.1.4 对smtp进行追踪流，以此分析通信过程通信协议。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YEPxuXVP-1683749595596)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20230510221956667.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-hkpdfNv6-1683749595597)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20230510222153419.png)]$

220，响应代码220表示连接建立成功。

EHLO，服务端返回220代码之后，客户端继续发送请求，首先是发送EHLO命令。

AUTH，服务端接收到客户端的EHLO请求之后，返回了一个250代码并且附带了支持的身份验证方式，身份验证成功后会返回235的成功代码。

MAIL FROM,客户端发送MAIL FROM命令声明邮件的发件人，服务器返回250代码确定操作成功。

RCPT，客户端发送RCPT TO命令声明邮件的收件人，服务器返回250代码确定操作成功。

DATA,客户端使用DATA命令，告知服务器要开始传输邮件的正文内容,服务端返回354代码，告知邮件的内容结束以<CR><LF>.<CR><LF>为标记。

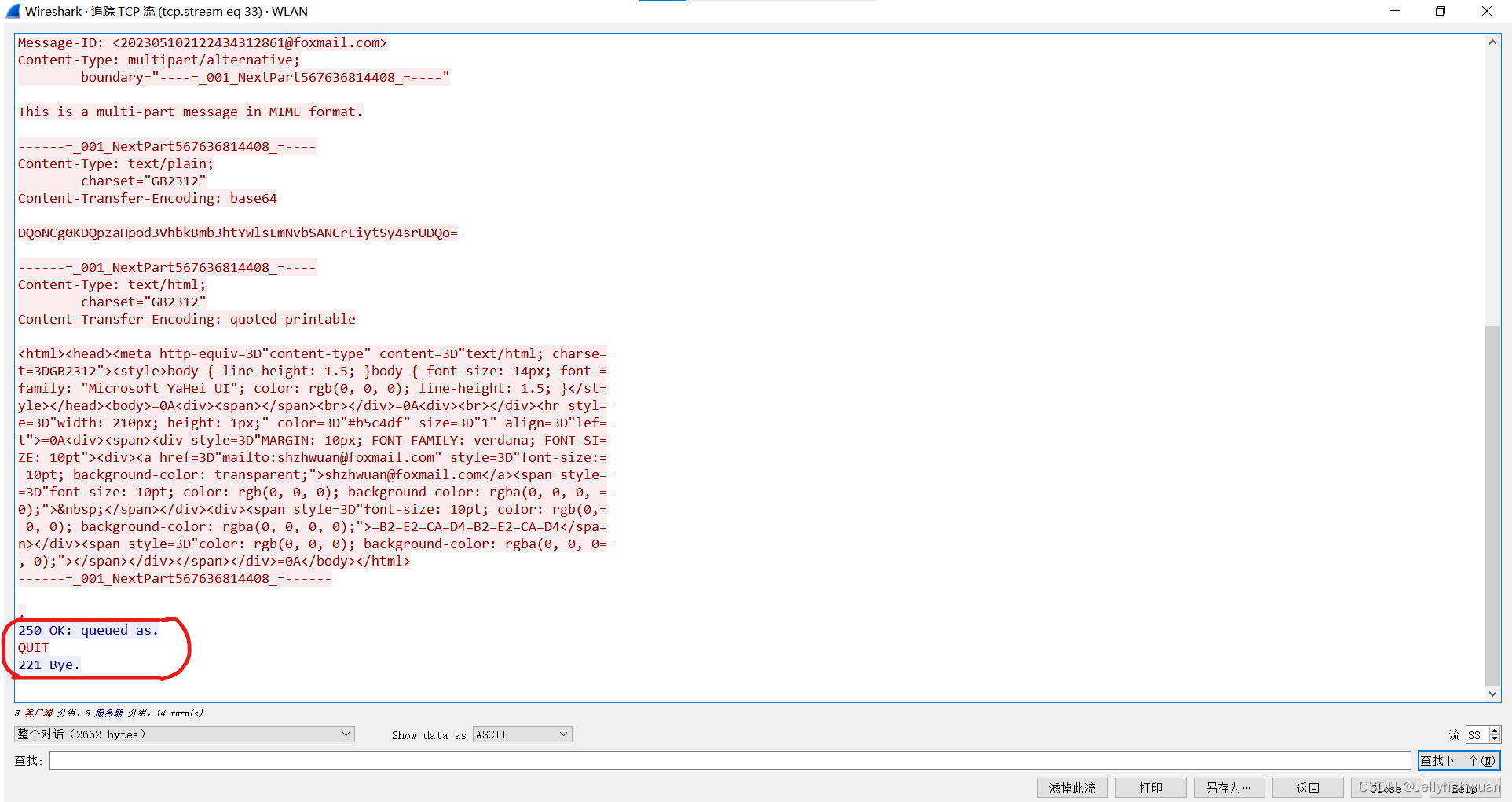

QUIT，在客户端发送完邮件内容之后，还会接着发送一个QUIT命令来表示结束这次的SMTP传输，服务器在接受到数据之后会返回250代码表示接受成功并且再返回221代码表示结束本次SMTP传输。

4.2.2 分析POP3协议

4.2.2.1 修改接受服务器类型，重复上述步骤，在wireshark中进行抓包。

4.2.2.2 打开wireshark，在WLAN中进行抓包，在foxmail界面点击收取，进行收取邮件。

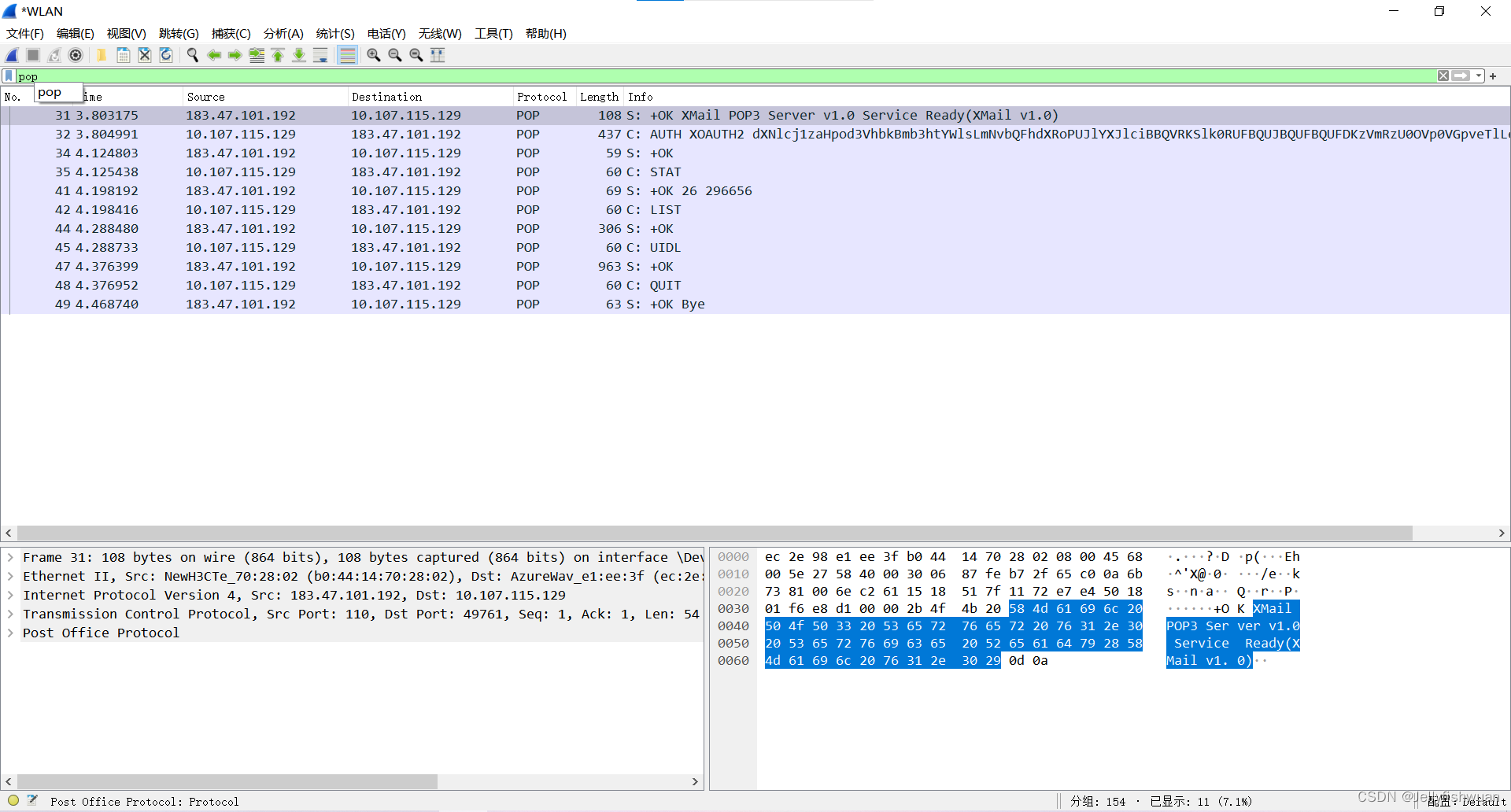

4.2.2.3 在wireshark中过滤pop，分析通信协议与过程。

（1）由于POP3协议默认的传输协议是TCP协议，因此，客户端连接服务器需要先进行三次握手建立端到端的连接。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-CHMbYq1A-1683749595597)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20230510231129757.png)]$

（2）客户端和服务器建立连接之后，pop3服务器会向pop3客户端吧发送一条消息，通知客户端服务器已经准备好了，客户端开始进行认证阶段。

（3）STAT,处理请求服务器发挥邮箱资料，邮件总数与字节数。

在这里插入图片描述

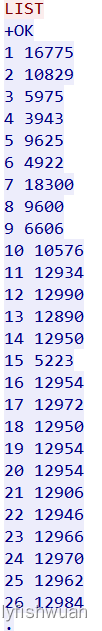

（4）LIST，列出每封邮件的字节数。左边为邮件的序号，右边为该邮件的大小
在这里插入图片描述

在这里插入图片描述

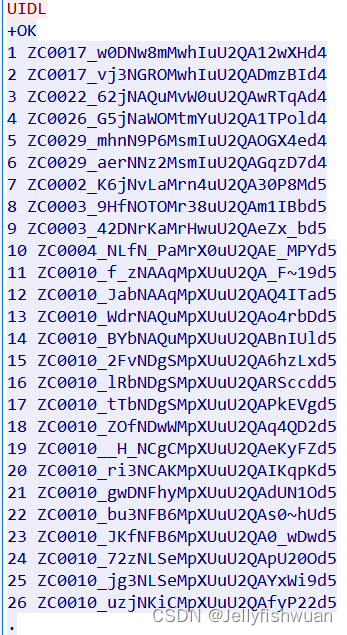

（5）UIDL,返回邮件的唯一标识符，POP3会话的每个标识符都将是唯一的.

（6）QUIT，退出连接。

4.3 web邮件

4.3.1 在网页上打开qq邮箱，编辑邮件发送，由wireshark进行抓包。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-dDO7CHU5-1683749595598)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20230511022025394.png)]$

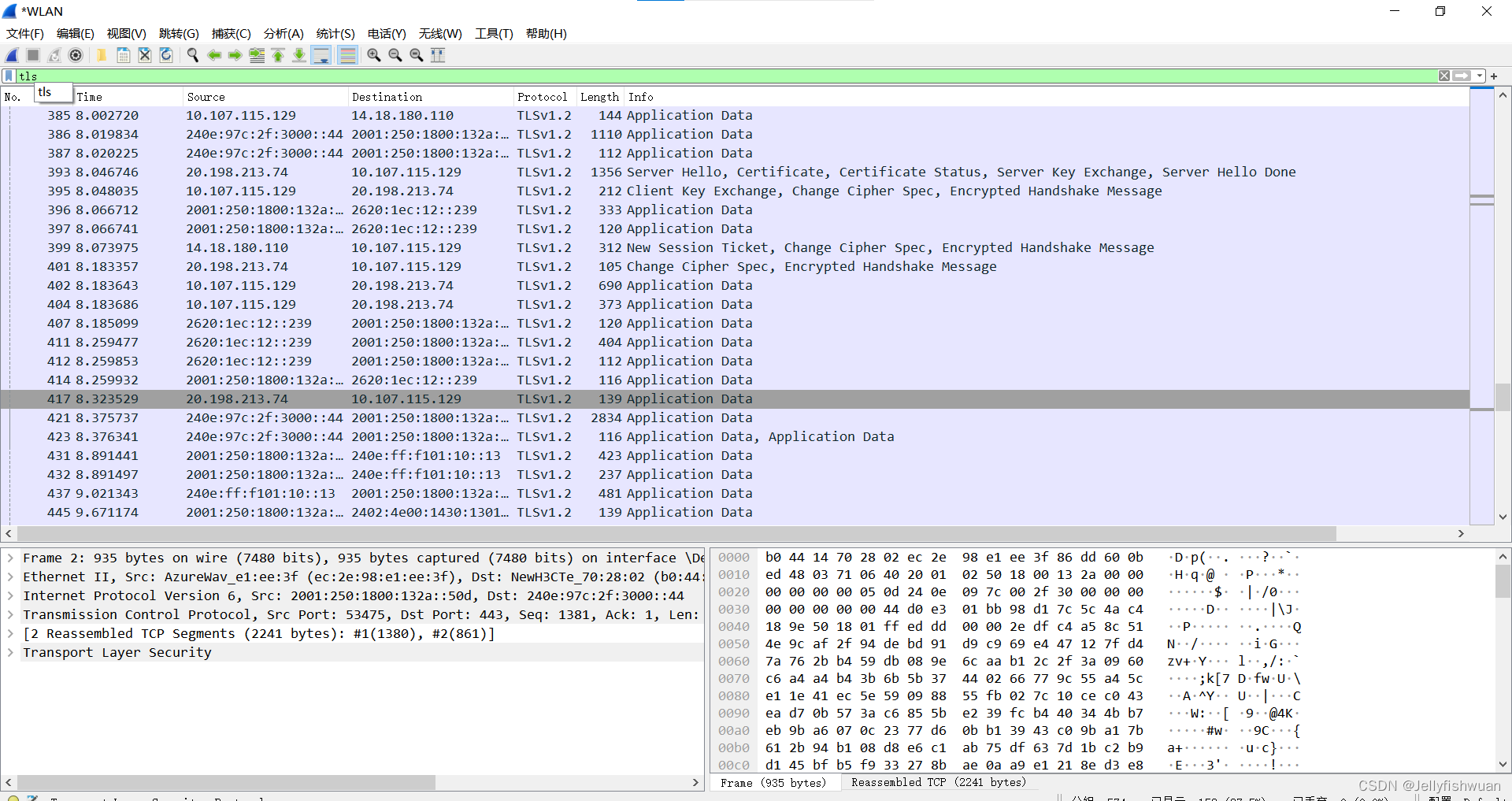

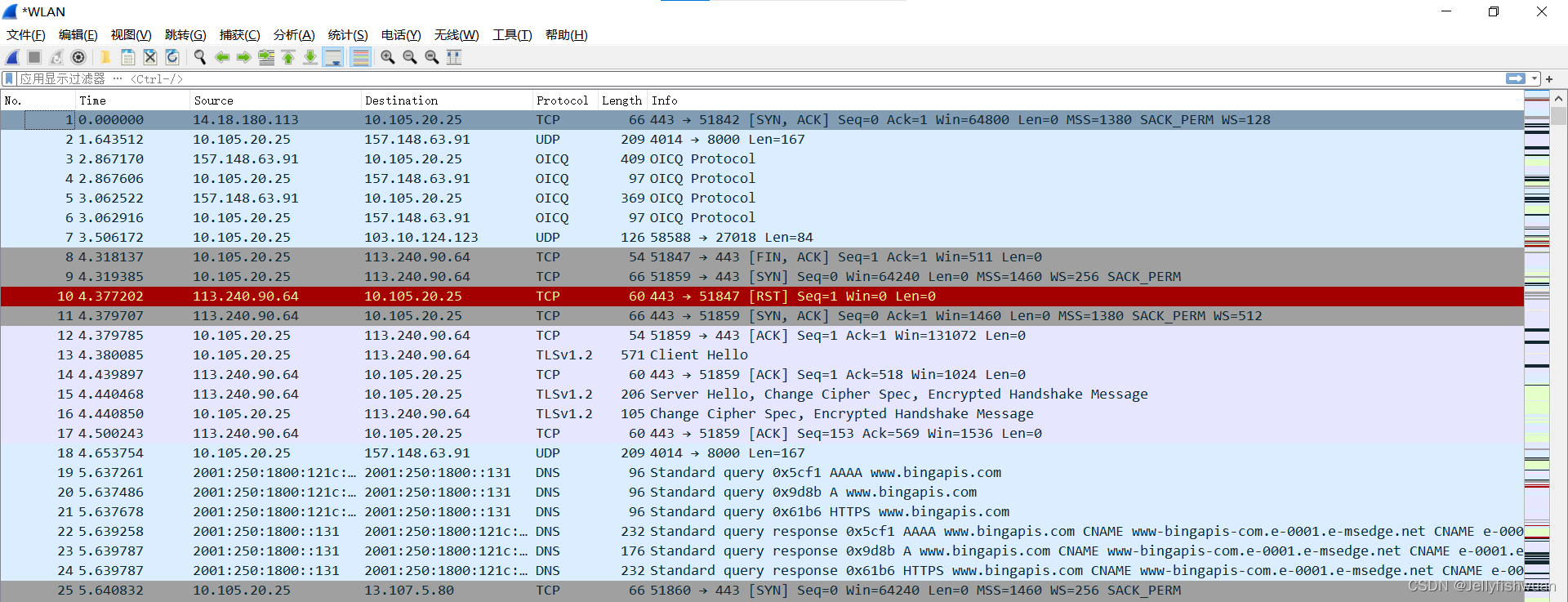

4.3.2 输入tls进行筛选。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-AiwaQ4lw-1683749595598)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20230511022158065.png)]$

4.3.3 对协议进行分析

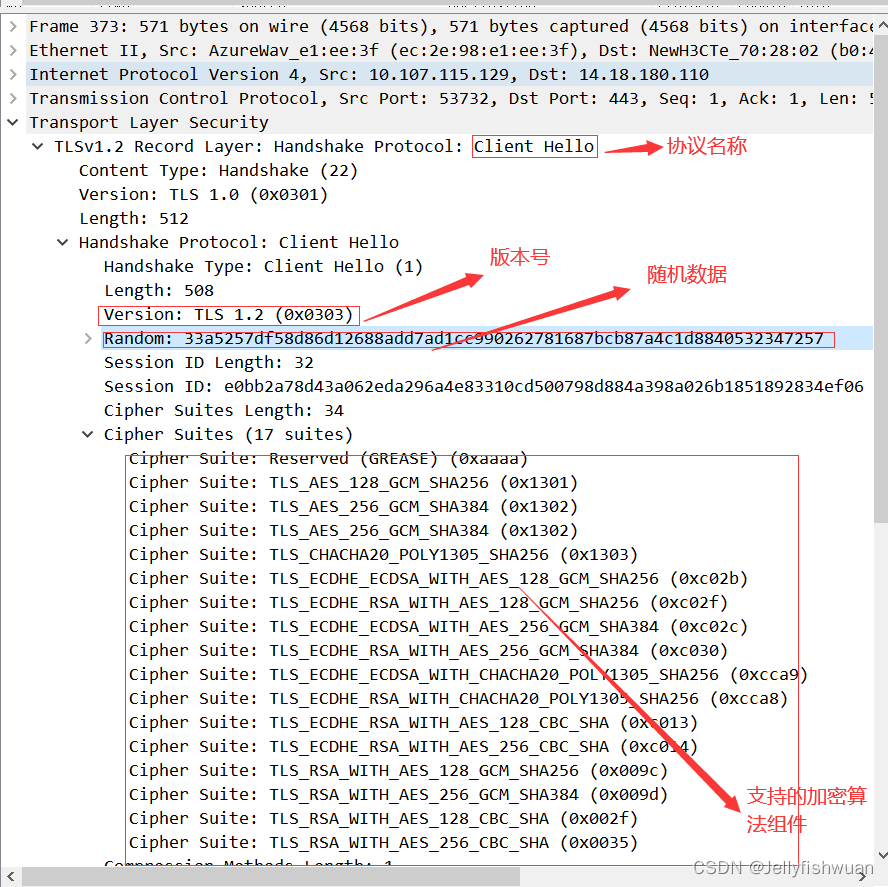

（1）Client Hello，TLS握手过程的第一步就是客户端发起请求，主要包括了客户端生成的随机字符串(session key)，还包含了客户端所支持所支持的加密套件列表、随机数等信息。

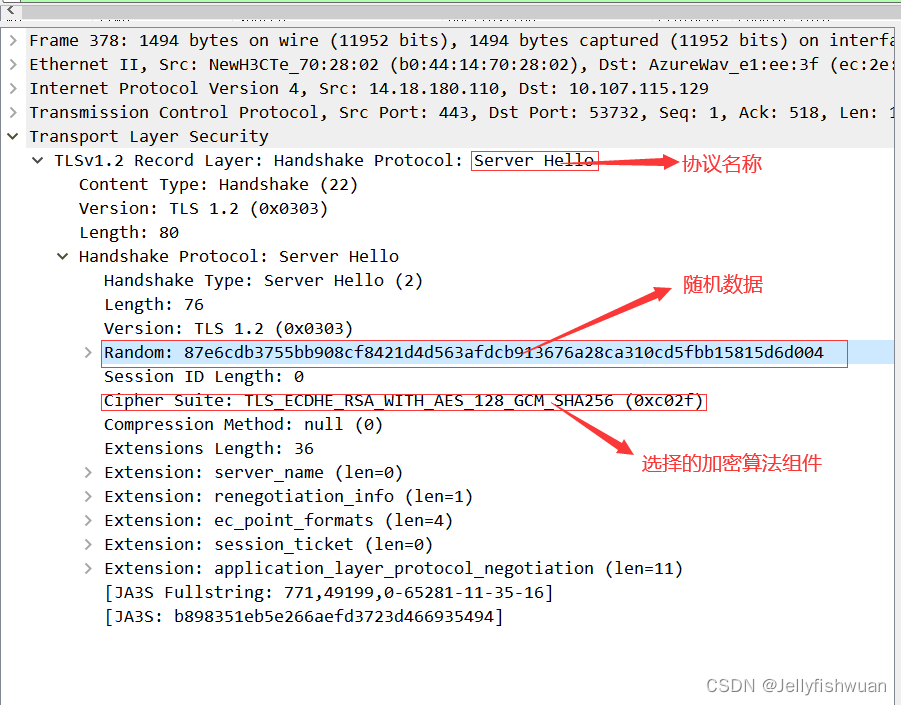

（2）Server Hello，服务器收到客户端的Client Hello数据包之后，根据客户端发来的加密套件列表，选择一个加密套件，也生成一个随机字符串返回给客户端。

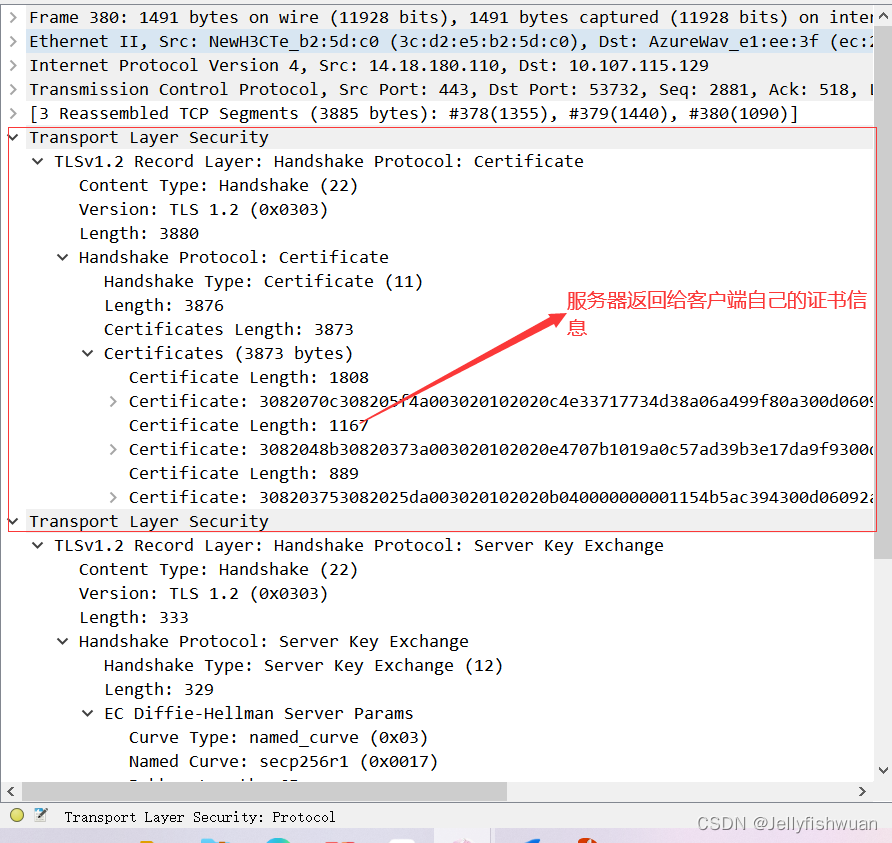

（3）Certificate，返回服务器证书，该证书中含有一个公钥，用于身份验证和密钥协商。

（4）Server Key Exchange，Server Hello Done，服务器返回Server Key Exchange数据包，用于和客户端交换用于数据加密的密钥，Server Hello Done用于通知客户端已经发送用于密钥交换的数据等待客户端响应。

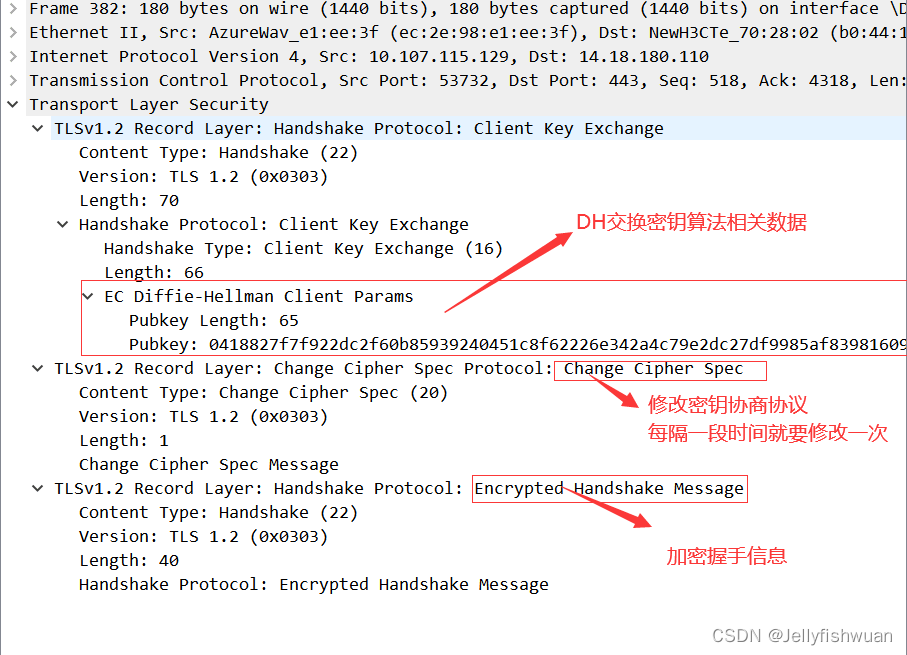

（5）Client Key Change，Change Cipher Spec，Encrypted HandShake Message

客户端根据服务器返回的DH数据生成DH数据发给服务器。

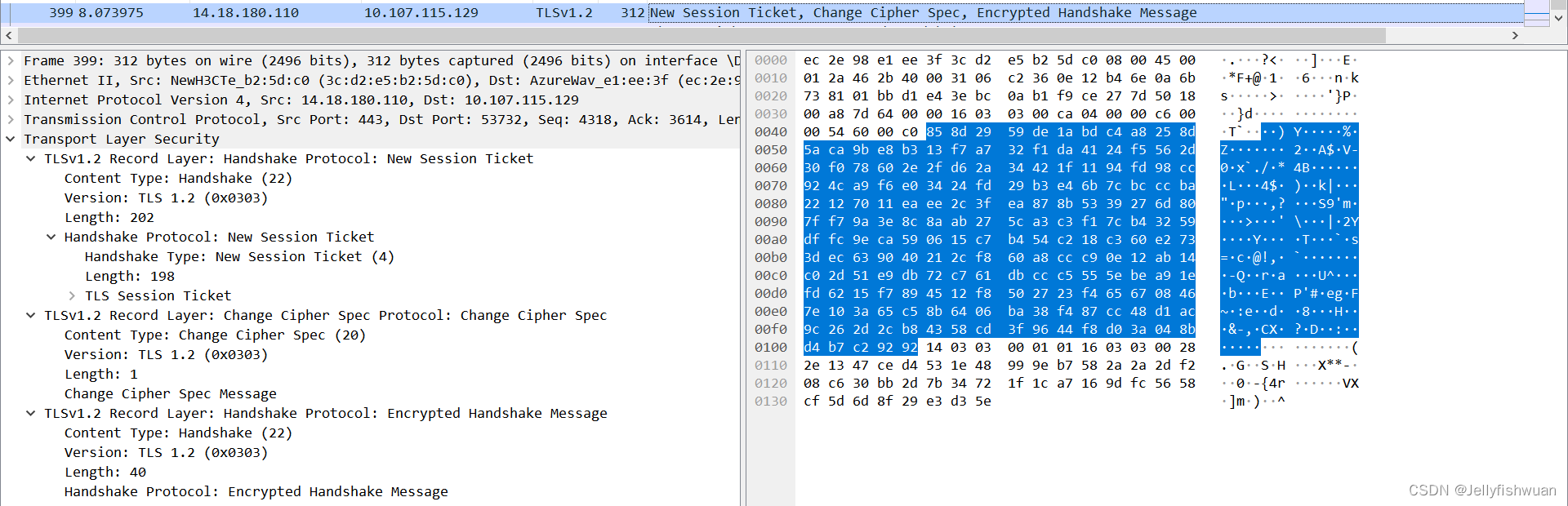

（6）New Session Ticket，Change Cipher Spec，Encrypted HandShake Message

每隔一段时间就要更新一次会话密钥。

4.4 telnet收发邮件

4.4.1 开启telnet客户端

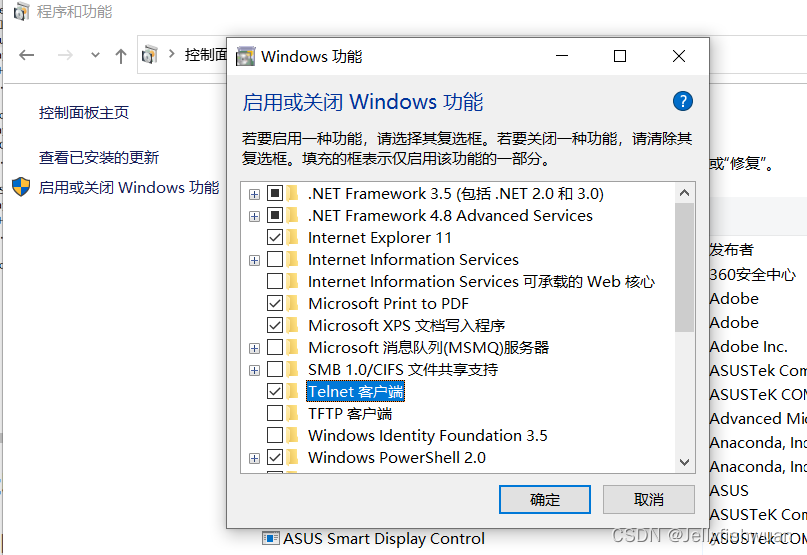

打开控制面板–>程序–> 程序和功能 –> 打开或关闭Windows功能，找到Telnet Client–>点击勾选–>确定。

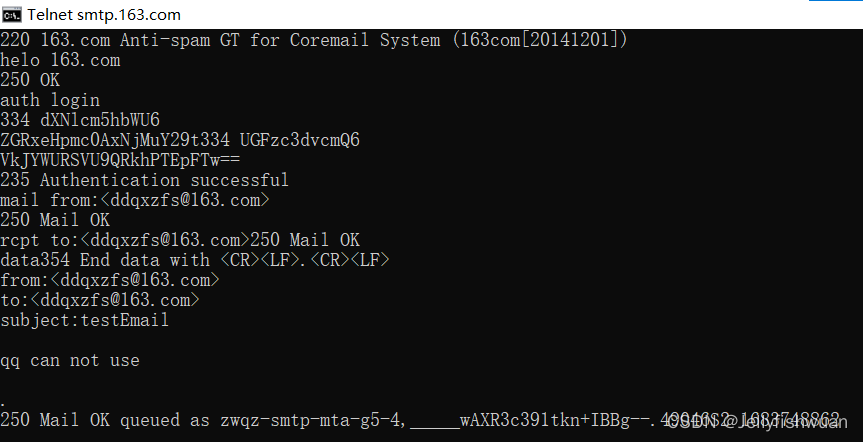

4.4.2 在cmd中输入telnet smtp.163.com 25 ,连接邮件服务器.

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-r7rfeQwc-1683749595598)(C:\Users\ASUS\AppData\Roaming\Typora\typora-user-images\image-20230511023936306.png)]$

4.4.3 输入详细命令。

1.输入 helo 163.com，向服务器表明身份

2.输入 auth login

3.输入邮箱的 base64 编码（xxxxxxxxxx@163.com的base64编码）

4.输入开启 IMAP/SMPT 时授权码的 base64 编码（授权码无空格）
base64编码网址： http://tool.chinaz.com/Tools/Base64.aspx

5.输入发送人邮箱 mail from:<xxxxxxxxxx@163.com

6.输入收信人邮箱 rcpt to:xxxxxxxxxx@163.com

7.输入 data

8.from:xxxxxxxxxx@163.com

9.to:xxxxxxxxxx@163.com

10.subject: testEmail

11.输入内容，与上一行空一格，

12.“.“表示邮件结束。

13.抓包分析过程与4.3.3相同。

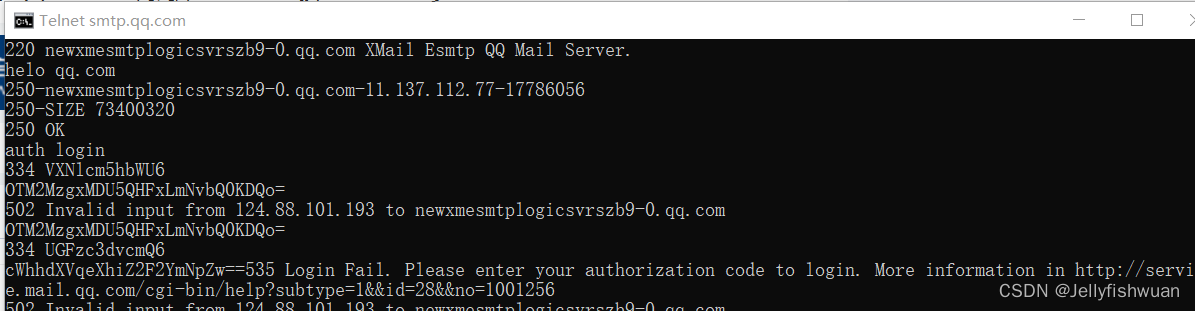

ps：4.4 telnet收发邮件我qq邮箱一直报错，始终找不到解决的方法，最后只能换成163。报错如下：
在这里插入图片描述
求助大佬，完全不知道为什么，授权码也可正常登录第三方客户端。
