开关电源的“假负载”

在开关电源的输出回路中，常能看到与核心负载并联的电阻元件，这类电阻被称为 “假负载”。此处的 “假” 并非指其功能无效，而是强调它并非设备正常工作时依赖的 “核心负载”，而是专为保障电源稳定运行增设的辅助元件。

其存在对开关电源的可靠性至关重要，具体作用可从三方面展开：

一、空载稳压：杜绝电压失控飙升

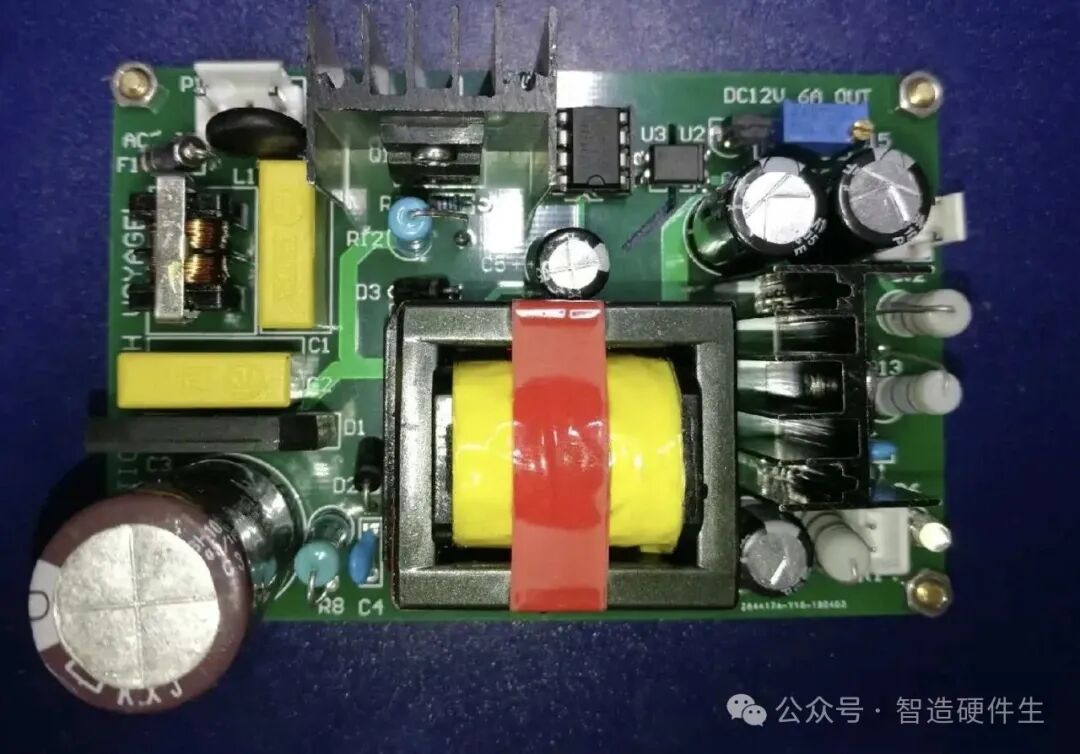

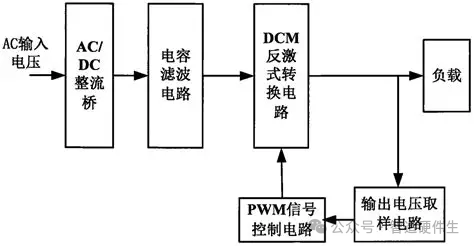

反激式开关电源是当前主流拓扑之一，其能量传递依赖变压器磁芯的充放电过程，反馈控制环路需通过实时采样输出电压，动态调整开关管的导通时间（占空比），最终实现输出电压稳定。但当电源处于轻载（如核心负载仅消耗极小电流）或空载状态时，电源需输出的能量大幅减少 —— 若反馈环路的响应速度无法匹配能量变化，控制芯片可能无法将占空比降至最低，导致变压器 / 电感中储存的能量无法被核心负载完全吸收。

这些未被吸收的多余能量会持续堆积在输出端，直接引发输出电压超出额定范围：轻则导致电源进入 “不稳定工作模式”（如电压波动频繁），重则击穿后级用电设备的耐压元件（如芯片、电容）。而假负载恰好能充当 “能量出口”，即使在空载时，它也会持续消耗微小且稳定的电流，确保反馈环路始终能检测到可调控的电压信号，避免开关管因能量堆积而导致电压失控。

二、残压泄放：消除关机后的安全与功能隐患

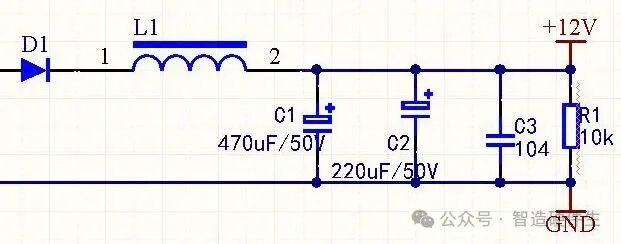

开关电源输出端通常会并联大容量电解滤波电容，其作用是平滑输出电压、抑制纹波。但这类电容在电源正常工作时会储存大量电荷，若关机后无专门泄放路径，电容上的电荷释放速度极慢，输出电压可能需数分钟甚至更久才能从额定值降至安全范围（通常指 36V 以下）。

这种残留电压会带来双重问题：一方面，维修人员在断电后接触输出端时，可能遭遇电击风险；另一方面，对于需频繁开关机的设备（如工业自动化控制器、医疗仪器），残留电压可能导致系统误判 “未完全关机”，引发关机延迟、重启失败甚至控制逻辑混乱。假负载的存在，能在关机后为滤波电容提供低阻抗放电回路，快速消耗电容电荷，使输出电压在几秒内降至安全值，彻底规避上述隐患。

三、动态响应优化：应对负载突变的 “缓冲器”

实际应用中，开关电源的核心负载电流常出现剧烈跳变 —— 例如工业电机启动时，负载电流可能从几毫安的轻载状态突然跃升至几安培的重载状态。此时电源控制环路需调整开关管工作状态以匹配能量需求，但环路响应存在天然延迟，若延迟期间无最小负载支撑，功率器件（如开关管、二极管）可能处于接近 “休眠” 的低活性状态，导致输出电压瞬间出现跌落（Sag）或过冲（Overshoot），超出后级设备的耐受范围。

假负载提供的 “固定最小负载”，能让功率器件和反馈环路始终处于 “激活状态”，而非在轻载时接近关闭边缘。这种 “预热” 状态可大幅缩短负载突变时的响应延迟，使电源能更快调整能量输出，将电压波动幅度控制在行业标准允许范围内（通常要求 ±5% 以内），保障后级设备稳定运行。

假负载的核心选型：阻值的平衡逻辑

假负载通常由单颗或多颗功率电阻组成，其阻值选择是关键：

阻值过小：会导致空载时消耗的电流过大，直接增加电源的待机功耗 —— 在当前能效等级（如能效 VI 级）要求严苛的场景下，这会导致电源不符合节能标准，增加设备整体能耗；

阻值过大：消耗的电流过小，无法为反馈环路提供稳定的检测信号，也无法快速泄放电容残压，最终失去假负载的核心作用。

实际选型时，需结合电源额定输出电压计算阻值（通常按 “空载电流 = 输出电压 / 假负载阻值” 推导），确保空载电流既满足反馈环路稳定需求（一般需 5-50mA，具体视电源功率而定），又符合待机功耗限制，实现 “功能有效” 与 “节能” 的平衡。
