三极管做简易音频放大器步骤

已知：使用NPN三极管，输入的信号为0mV到几十mV的交流电，设计一个简单的音频放大器。

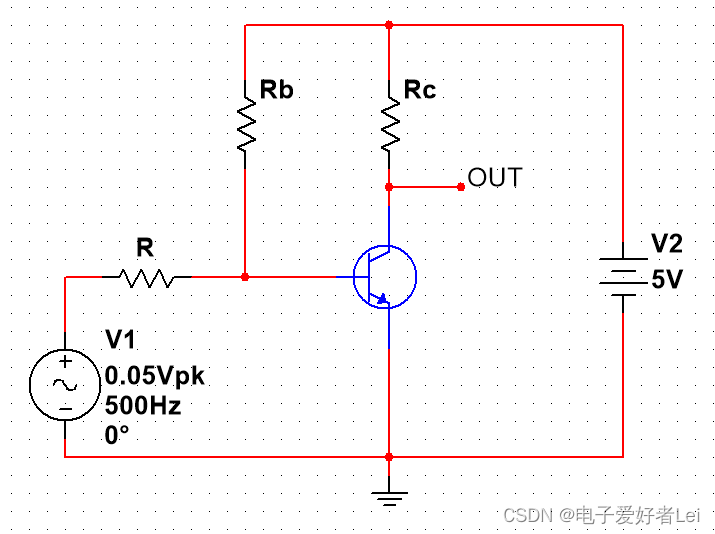

分析1：输入的交流信号信号无法打开NPN三极管，所以需要直流电源使三极管一直处于放大状态，再让交流信号影响输出信号，即此时需要确定一个静态工作点（电源V2和Rb，Rc共同实现了三极管处于放大状态，Rb稍大点，Rc稍小点），而静态工作点的选择又极其重要！为什么重要，看下图：



           静态工作点的选择，决定了Q点的位置，不同的Q点，相同的输入信号的范围，就会造成ib的变化范围不同，进而影响ic的变化范围。即静态工作点的选择影响着电路的动态参数。

分析2：下一步就是让输入的交流信号驼载到直流信号中。如果没有R的作用，直接将交流信号输入到三极管的基极，那么三极管将不会打开！！！那么就需要一个元件将直流信号和输入信号隔离开！使他们对输出分别作用，最后通过叠加定理一起影响输出。添加进R，那么就是直接耦合（缺点：输入的交流电压作用时，会在R上有所损失，则加在b，e之间的电压较小。影响电路的放大作用）；把R换成电容，就是阻容耦合。（耦合：把能量从一个电路传送到另一个电路中。）

如果输出端只要交流信号的影响，不想要直流信号的影响，那么在输出端加一个电容就行啦!

最后原理图：



注： 可能看到这里你会有一个疑问，直流信号和输入信号之间不会相互影响嘛。你可用查下叠加定理捏！

补充：三极管工作在放大状态的内部条件：发射极掺杂浓度高；基极掺杂浓度低，且厚度薄；集电极面积大。
