声光双控延时开关电路

声明：课程设计分享，内容为自己查询总结改善得出。

开发环境：PC，mulitism，Altium Designer 10，Proteus 8，面包板，PCB板。

设计任务：设计一个声光双控延时开关电路，此类开关广泛应用于家居楼道、办公场所的夜间照明，避免电能浪费，具有较好的节能效果。

设计要求：

1.电路由声音拾取放大电路、光控电路、延时电路三部分组成；

2.电路能够根据对光线强弱的感应，控制开关是否动作（模拟白天光照很强时开关不动作，夜晚光线很弱时，通过拍手、开门等声音使开关动作）；

3.电路能够在光线较强的情况下，根据对声音强弱的感应，控制继电器，点亮指示灯；

4.能够实现指示灯点亮T时间后开关自动断开，T时间可手动调节。

设计内容：

电路由四部分组成，即电源电路、声控电路、光控电路和延时控制电路组成。

电源电路

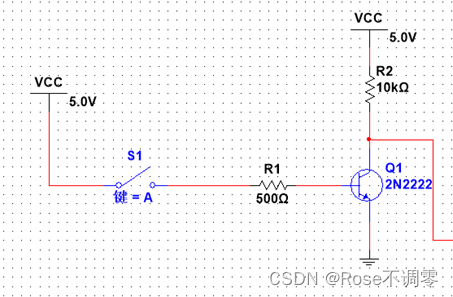

声控电路

功能仿真需要（此处用开关模拟麦克风）

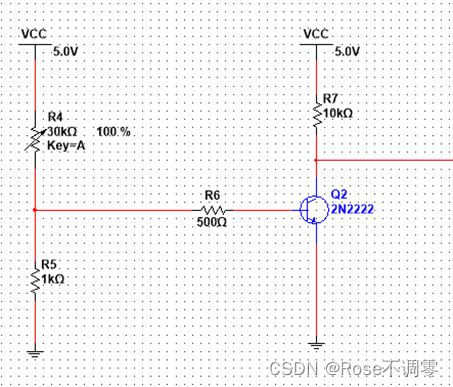

光控电路

功能仿真需要（此处用电位器代替光敏电阻）

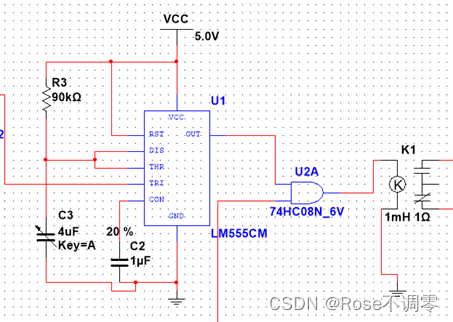

延时控制电路

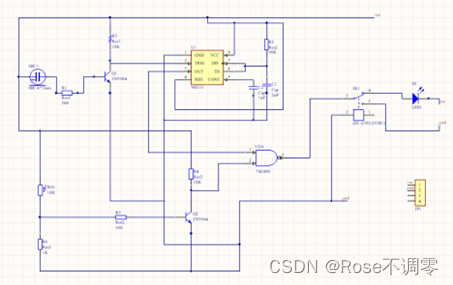

AD原理图分享

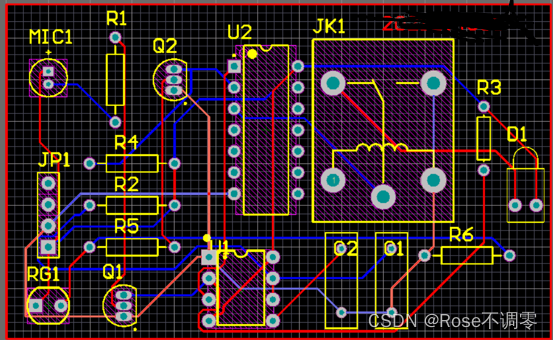

AD pcb板图分享

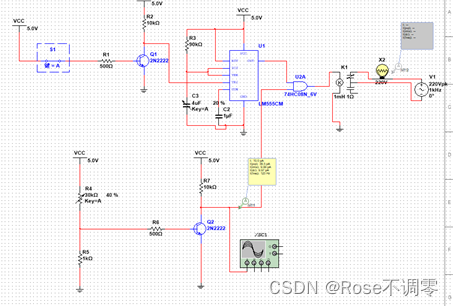

mulitism仿真图分享

Proteus 8中仿真图更加符合要求而且原理更加简单，在b站已有完全教程本文就不在赘述。下面是视频链接。

【声光控制的延时灯电路讲解，楼道灯、路灯天黑有人走过亮，proteus仿真】 https://www.bilibili.com/video/BV1654y1m7dX/?share_source=copy_web&vd_source=f92e796db56e334d07d93d213d081e49

此外本课题较简单，所以分享过程稍显精简有问题可以在评论区提出，我会尽量答复。

关于Altium Designer 10的使用方法以及AD中元件的使用后续会陆续发布文章分享，有兴趣可以关注。
