使用AD10做pcb工程分享

安装分享

【Altium Designer 10安装教程（修改安装位置+报错解决）】 https://www.bilibili.com/video/BV1yW4y1a7mW/?share_source=copy_web&vd_source=f92e796db56e334d07d93d213d081e49

建议去b站自己找。

PCB工程制作

1、建立工程

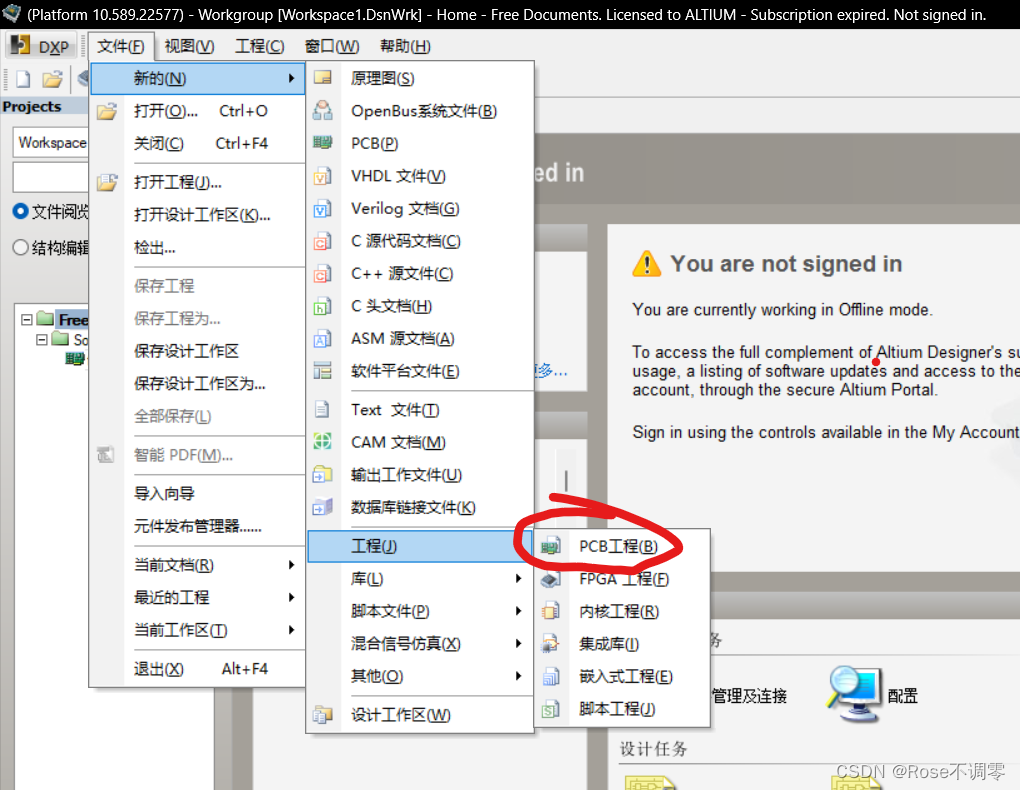

 如图，在文件中新建一个pcb工程。

2、给工程添加原理图与pcb板图

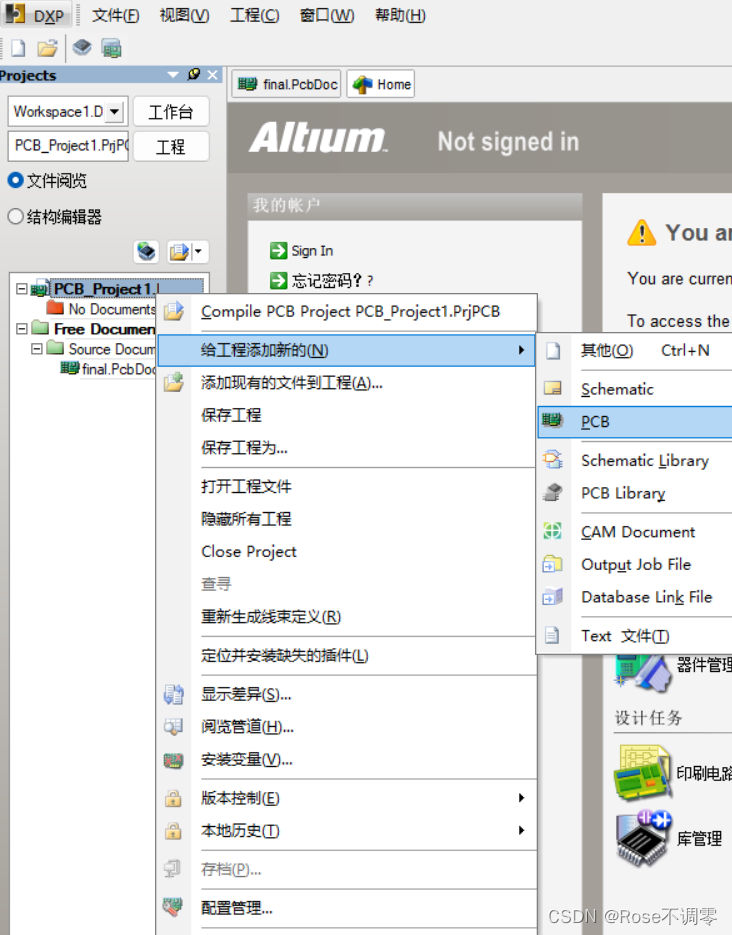

如下图，鼠标所指pcb为pcb板图，上面的schematic就是原理图。

3、绘制原理图

（1）放置器件

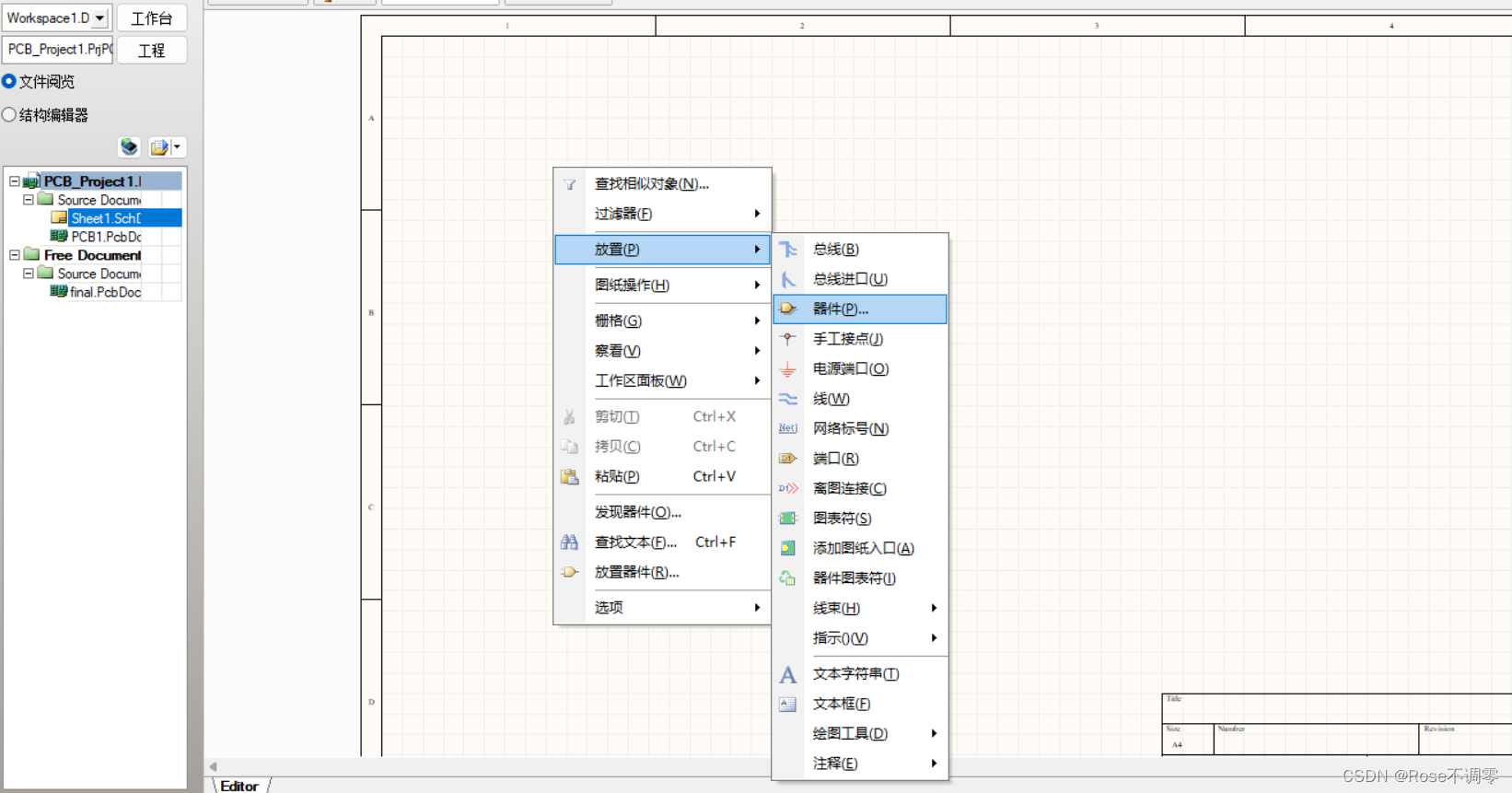

在完成原理图文件的创建之后，进入原理图页面，接下来就是就是元件的放置，有两种方式，首先是点击鼠标右键，如下图所示，在放置中找到器件选项，点击器件。

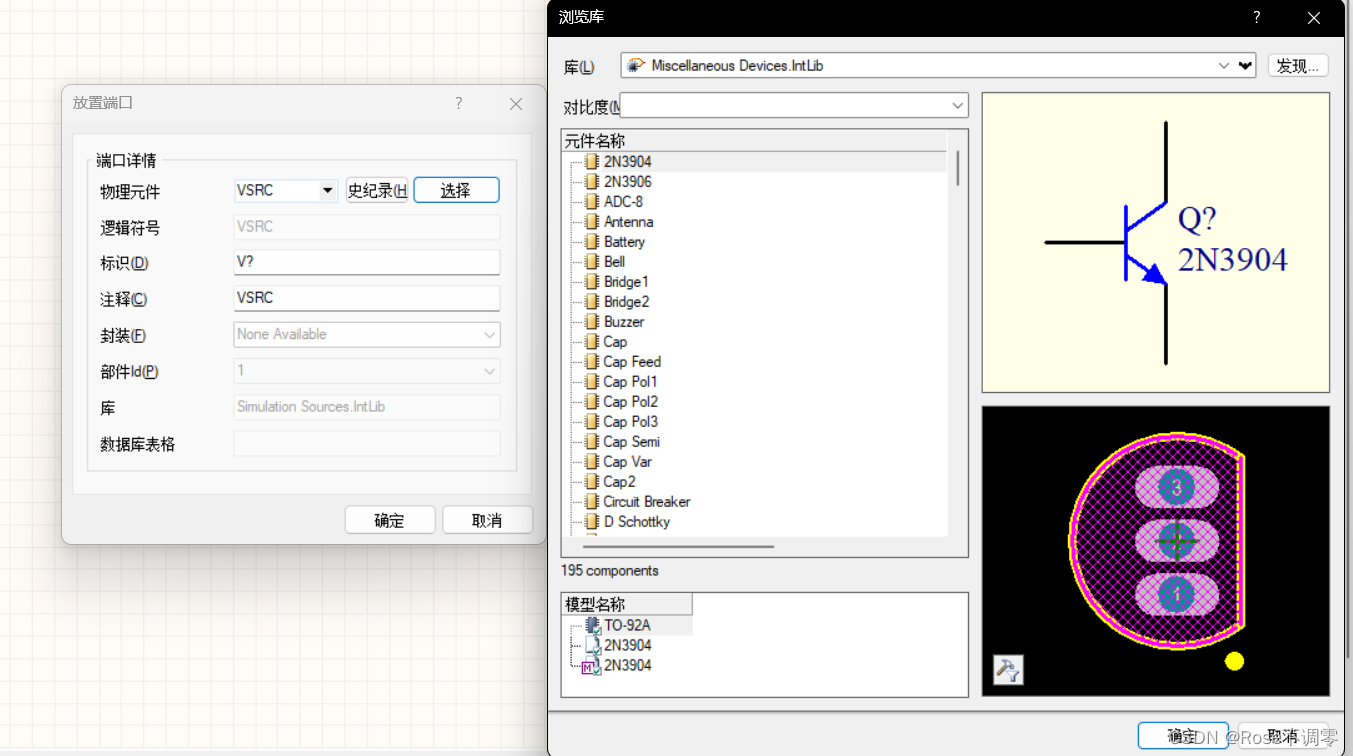

点击器件之后，点击选择，即可打开元件库，在元件库中就可以选择自己所需要的器件，接下来就可以进行放置。

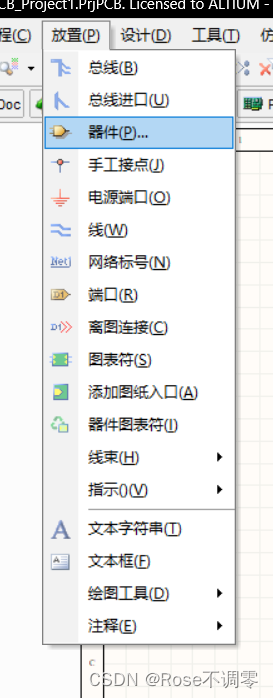

另一种方式，直接在图形界面上方选择放置，放置窗口后步骤相同。

（在ad中，需要添加各种元件库，在官方的元件库中很难有你需要的特殊器件，而且器件的封装也需要自己进行，所以正常的逻辑就是，在制作的过程中会需要在工程添加元件库，便于储存自己所封装好的元件。但是该过程过于繁琐，我还是建议大家去某些平台购买封装好的元件库，而且元件种类也会更加齐全，想白嫖的也可以点进我的主页，我会在另一篇中分享元件库相关内容。）

（2）布线

 如下我放置了简单器件作于演示

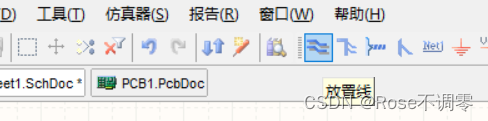

点击工作栏的放置线进行操作

习惯于mulitism的同学会直接将电源，接地线于器件直接连接，这个在进行pcb布线时是非常麻烦的，而且不美观，我们在AD中的操作如下

首先在器件中选择合适的header，本例中可选择下例

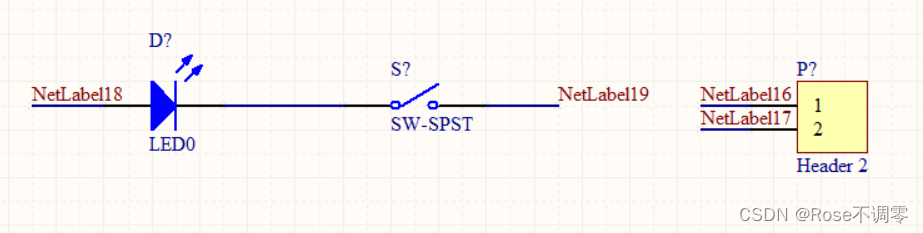

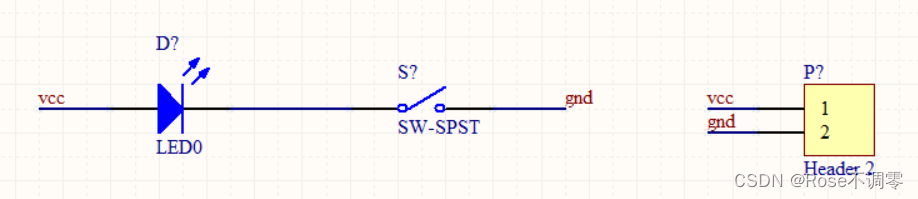

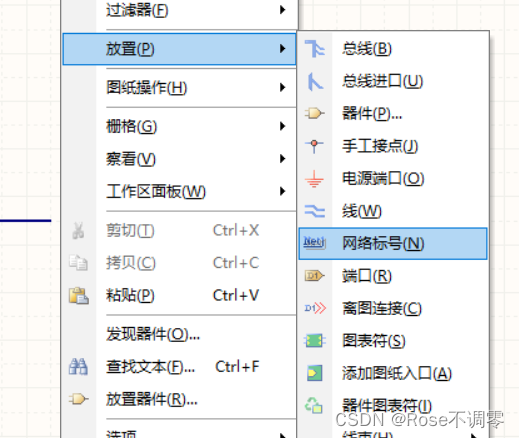

在放置中选择网络标号一项，对线路进行标号，成品如下：

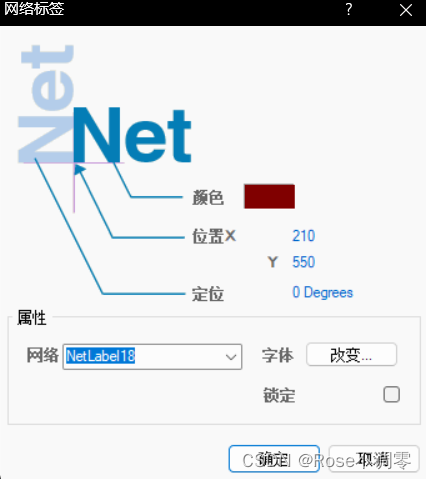

之后我们双击我们的标号会出现该对话框，在属性的网络中，我们输入vcc或者gnd来代表输入与接地。（在ad的原理图中我们需要明白电源与接地之间的关系，以便正确完成）

结果如下

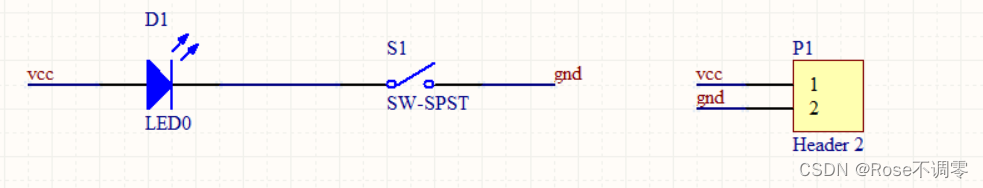

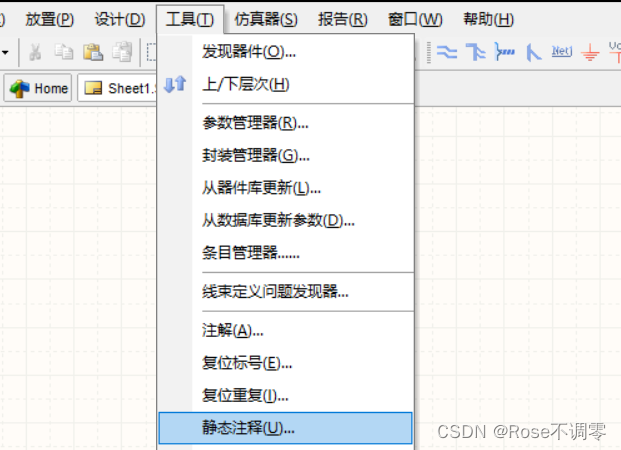

之后我们可以对器件标号，首先左键选中所有器件，在工具栏中选择工具静态注释即可

结果如下

到这原理图的绘制大体完成，需要注意：

1、放置线一定要放置到器件接口上

2、器件封装的选择最好全部选择直插式，贴片式在焊接过程中及其考验焊接技术，而且容易出现锡的粘连造成短路。

4、绘制pcb板

在将原理图与pcb都保存之后，找到如下，映射至pcb图。

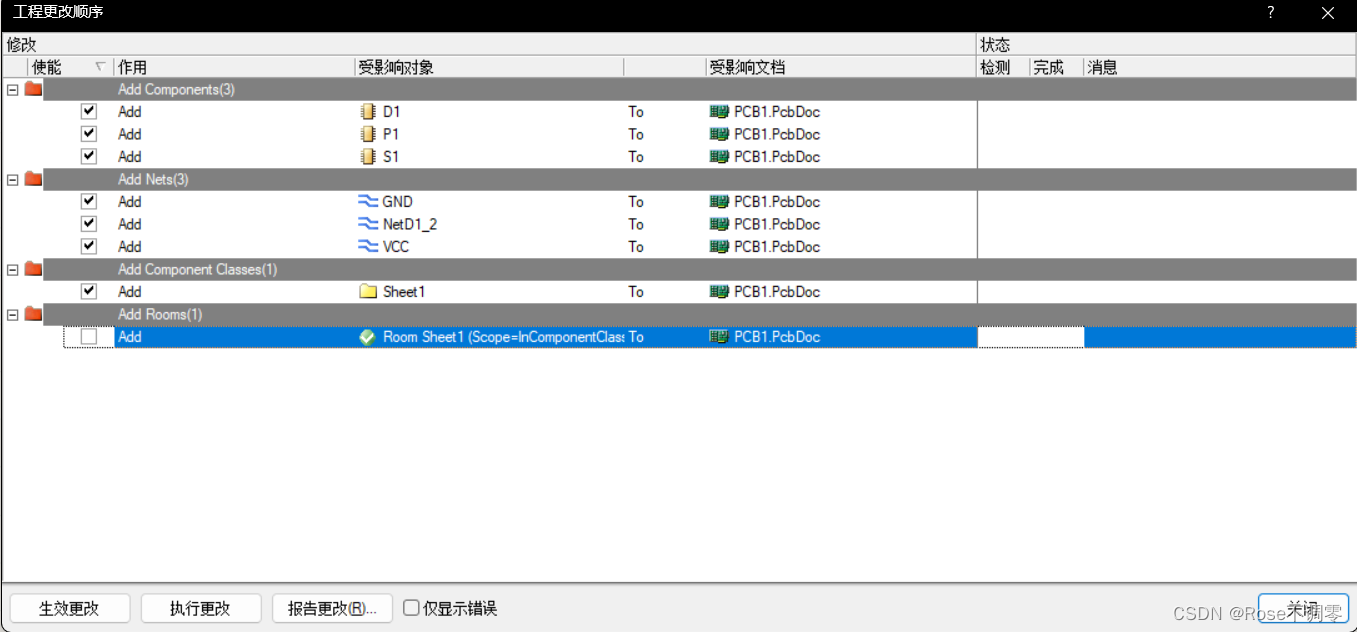

出现下面对话框后，add rooms 取消勾选，方便后期移动器件位置。

之后依次点击生效更改，执行更改，运行结束后点击关闭。

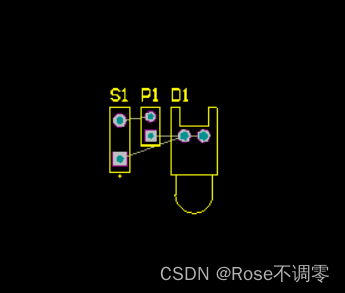

在pcb中我们就可以看到自己的器件，将其拖至板子中心，如下

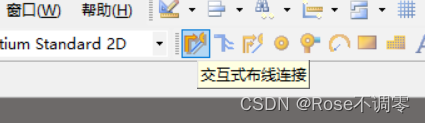

选择连线，如下

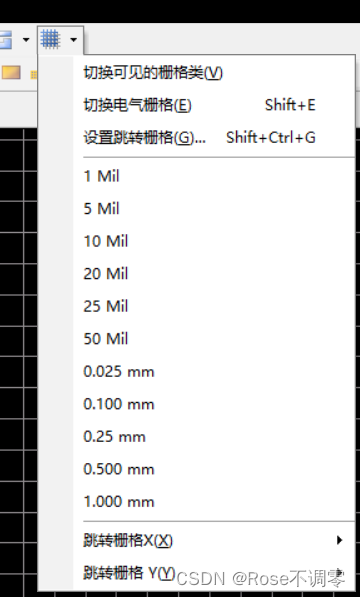

点击此处栅格可以在背景板上出现相应栅格，方便后续操作



框住自己的器件，尽量节省空间，在打板时可以省钱。示例：

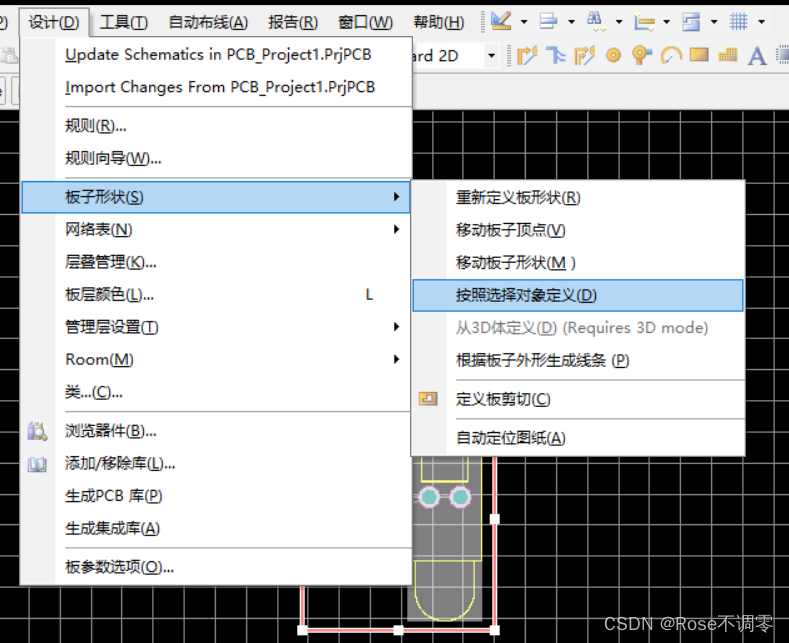

之后，我们选中所有，操作如下：

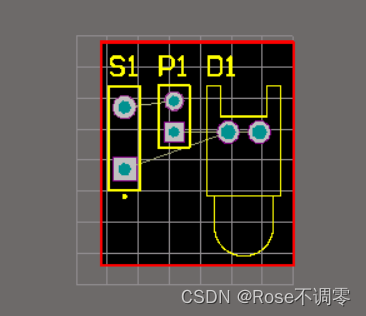

结果如下：

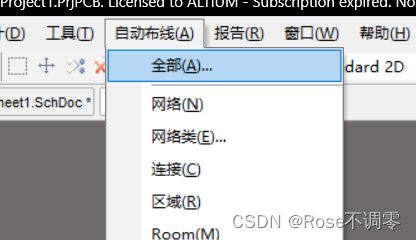

最后，布线时可以自动布线也可以自己布线，我建议自动布线，只要在原理图布线合理、pcb图器件位置合理的情况下，自动布线准确率也很高，而且较为方便，操作如下：

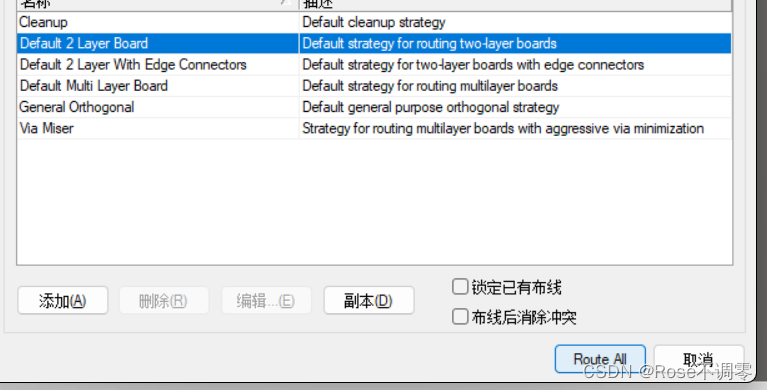

弹出对话框后，route all即可。

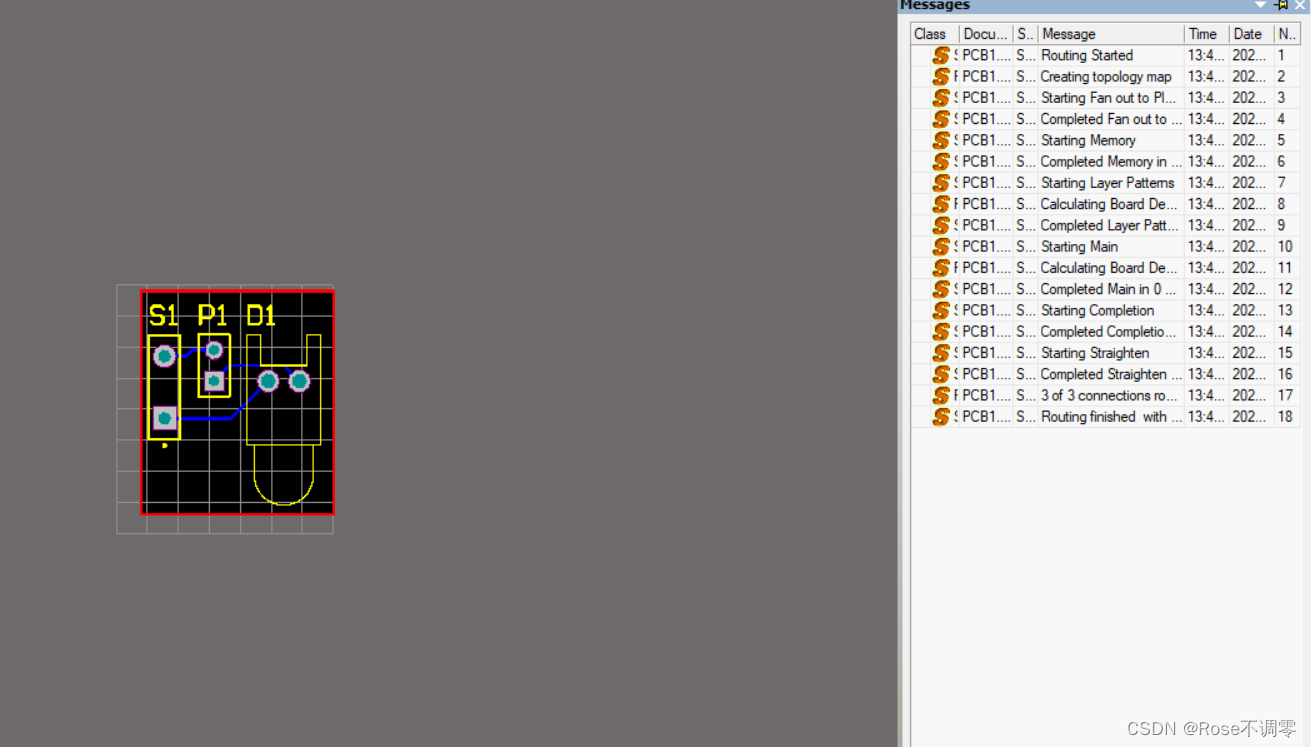

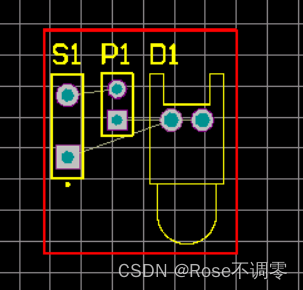

在信息中没有出现报错，布线中没有绿色线条即说明设计正确，如下：

最后关于覆铜，一般情况同学们的pcb板不需要该操作，觉得麻烦也可以不做，操作如下：

先将器件选中点击图中圈出位置，点击确定。

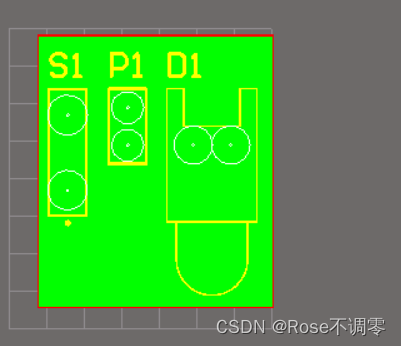

结果如下：

也可选择旁边覆铜选项，结果如下：

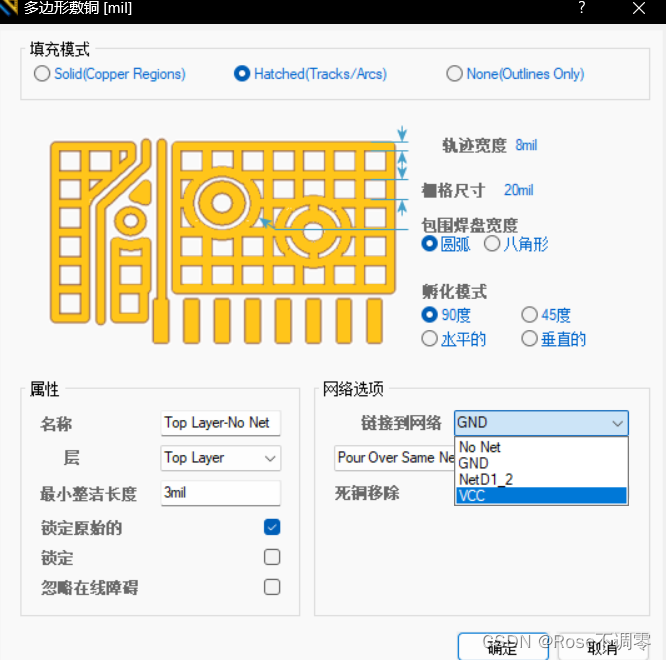

在下面对话框中，在链接到网络的选项中也可选择覆铜连接位置，根据需要选择即可。

结语

以上就是ad制作pcb工程的全部分享，元件库的分享可以在博主主页观看，有帮助可以关注。
