STM32CubeMX时钟树（72MHZ主频配置）

目录

一些基础概念

时钟树配置图

第一步

第二步

---

这里我只是配置常用的72MHZ主频，很多时候新手都在时钟树这里被劝退了。其实不知道没关系，我用STM32这么久了，也只知道大概。我们绝大多数时候不需要配置这个时钟，记住72MHZ主频配置即可。

注意：72M 是 ST 官方推荐的稳定运行时钟。

一些基础概念

（1）时钟是什么？你可以理解为心脏，如果时钟没有，就相当于没有心脏，程序也无法进行。比如我之前玩51单片机的时候，我程序一直下载不进入。研究了好几天，才发现是晶振没有插上。

（2）主频有什么用?主频决定了程序执行速度，如果主频越高，相同的程序执行速度越快，但是随之而来的是功耗也越高。

（3）时钟与主频的关系。如果没有一些倍频器和分频器，那么时钟大小就是主频。比如51单片机的外接晶振就是他的主频。但是STM32有倍频器和分频器，这个不用担心，STM32CubeMX可以帮我们一键处理。

（4）STM32提供了四种可选择的时钟源头。HSI（高速内部时钟，频率为 8MHz），HSE（高速外部时钟，外接时钟源，时钟源的频率范围为 4MHz~16MHz，绝大多数我们选择的是8MHZ的外接晶振），LSI（低速内部时钟，40kHz），LSE（低速外部时钟，接频率为 32.768kHz 的石英晶体）。我们选择HSE，8MHZ的高速外部时钟。

（5）独立看门狗的时钟源只能是 LSI。看门狗是什么，其实我不建议新手过多的研究，因为用不到。做项目可能需要，但是只是打比赛，真的用不到。

看门狗说白了就是用来防止万一单片机程序出错造成重大损失的。只是简单的比赛，扯不到这玩意。

时钟树配置图

其实72MHZ主频很容易配置，在STM32CubeMX就两步。

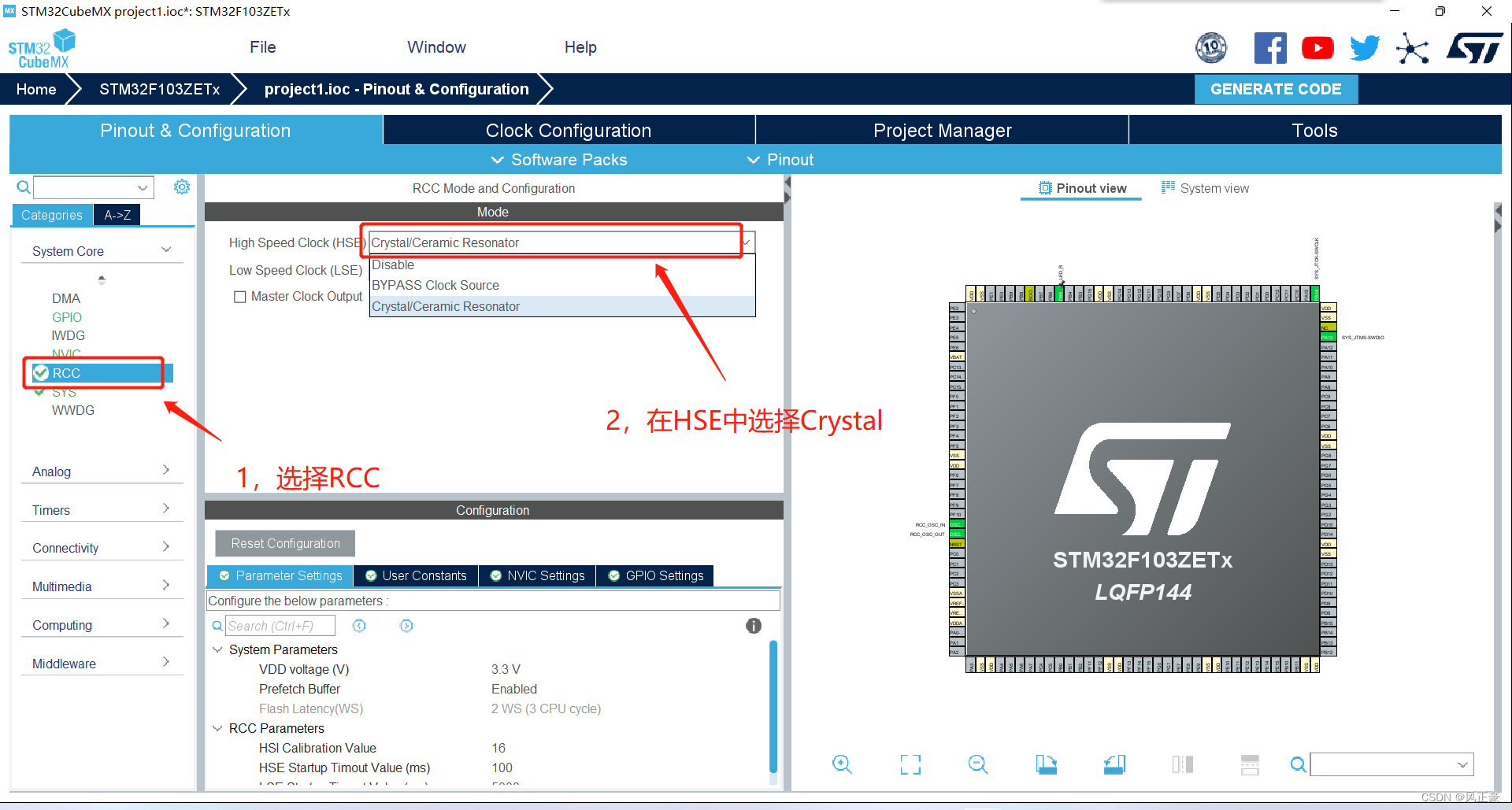

第一步

在RCC中选择HSE的Crystal这一个。

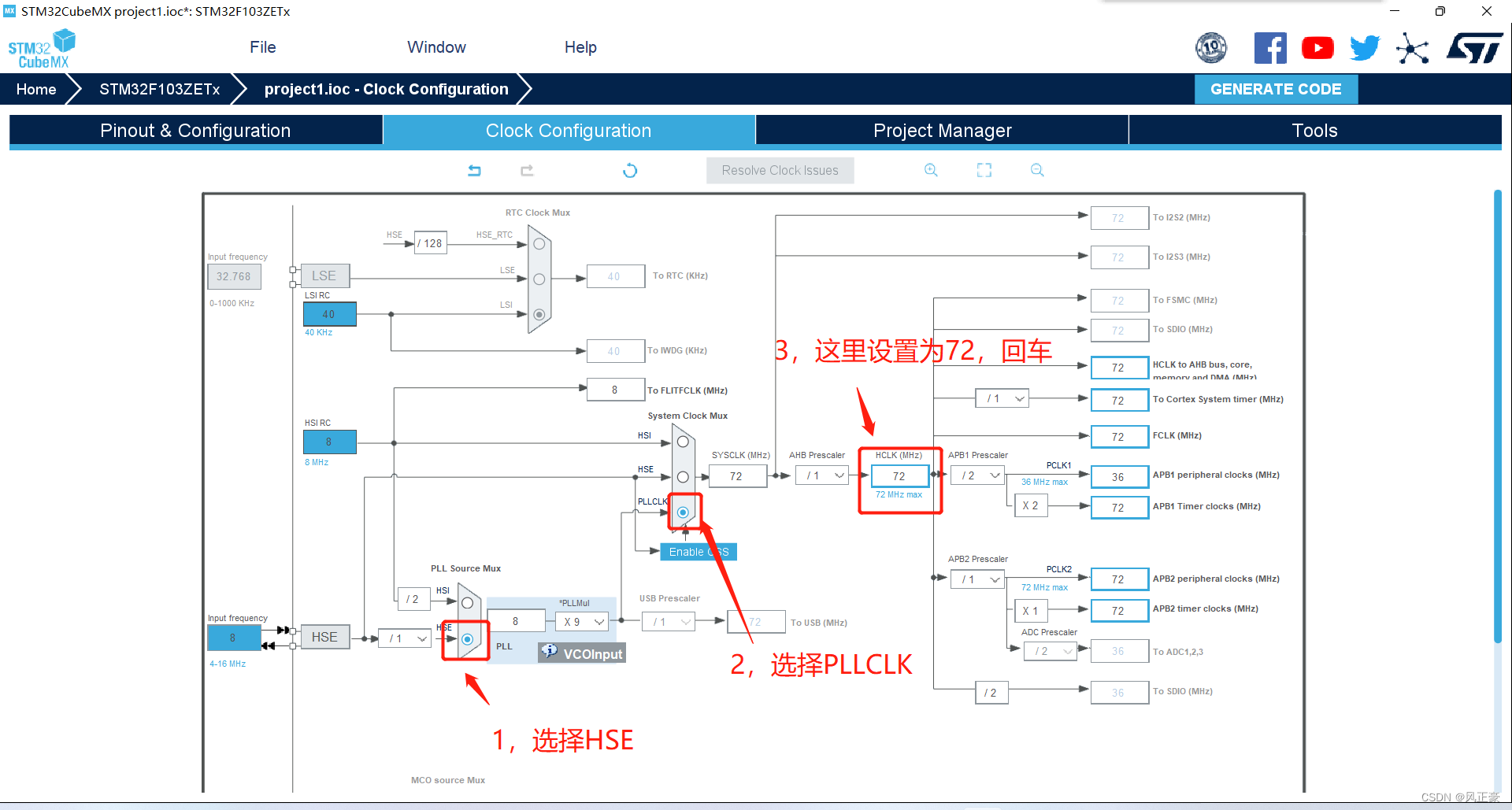

第二步

按照下面流程即可，注意第三步输入72之后，要按回车键！
