本篇使用的MCU:STM32H743VIT6
配置环境:STM32CubeMX (v6.8.1),主频480MHz的时钟配置
一、涉及的外设:
HSE、LSE、GPIO、TIM7、I2C(1-4)、ADC1

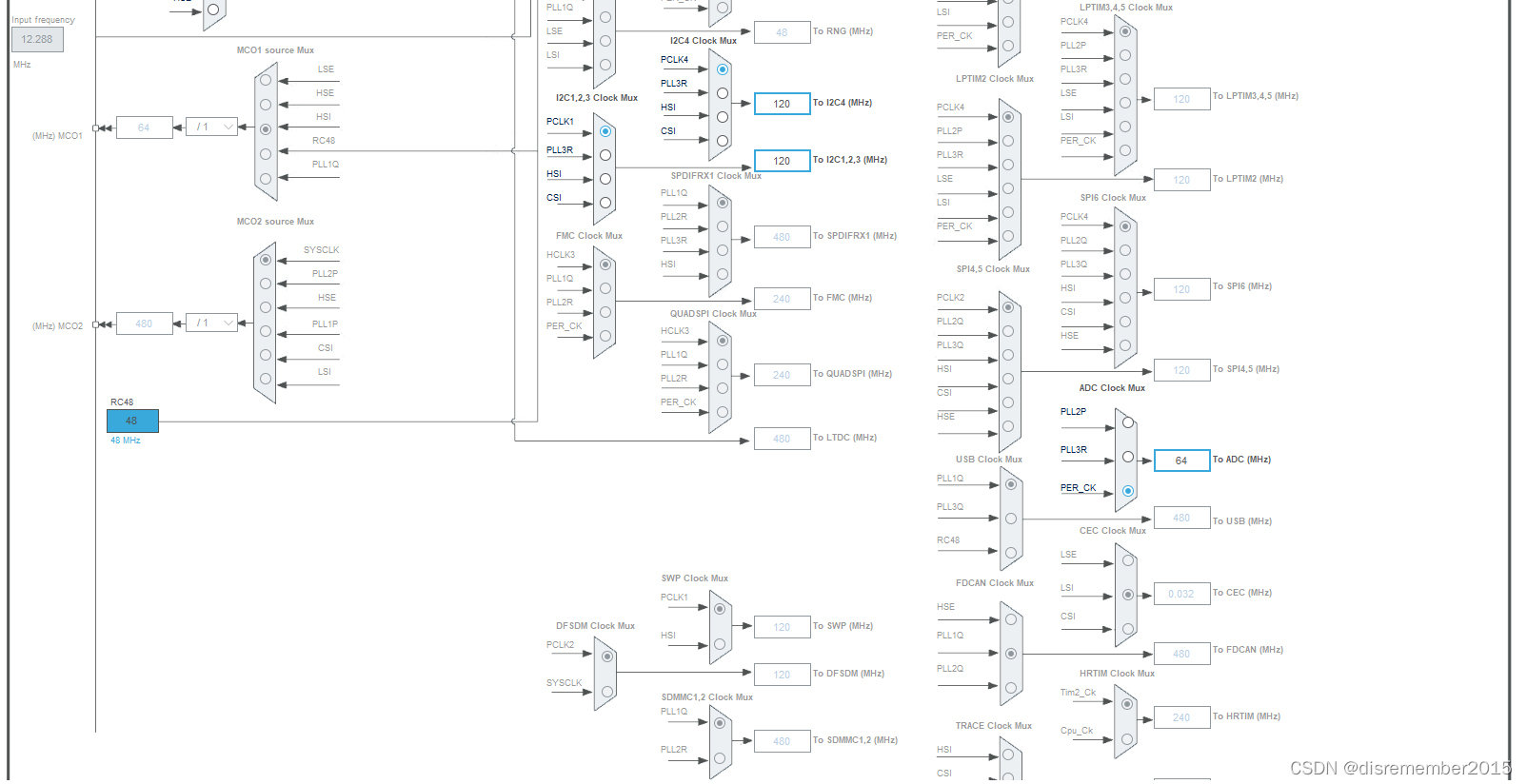

二、时钟配置图:
---------------------------------------------------------------------------
以上是480MHz成功配置状况,

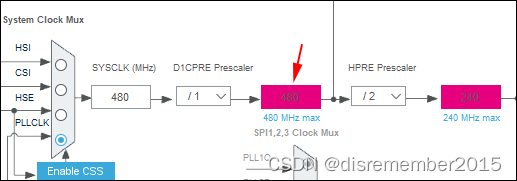

三、但初次配置480Mhz时会出现红色警告错误,如图:
原因是STM32H7系列的产品修正版本有 "Y" 和 "V" 两个版本,版本 "Y" 最大主频为400MHz, 而版本 "V" 才可以最大主频为480MHz,
而CubeMX默认产品修正版本为 "Y",只需手动将其改为 "V" 就可以了。
如图:
四、如何知道手中的STM32H7xxx的产品修正版号是多少呢? 很简单! 使用STM32CubeProgrammer软件就可以查看到,如图:
------------------------------------ end -----------------------------------------
希望能帮到和我一样的新手们!
