数控恒流源电路简单讲解

风正豪

已于 2022-12-20 20:23:57 修改

阅读量4.1k

点赞数 8

分类专栏： # 电路设计文章标签：嵌入式硬件

于 2022-12-18 20:14:20 首次发布

本文链接：https://blog.csdn.net/qq_63922192/article/details/128346777

版权

电路设计专栏收录该内容

8 篇文章

订阅专栏

本文介绍了使用74HC190计数器、DAC0832数模转换器和LM358N运算放大器设计的可步进恒流源电路。通过电路仿真展示了如何实现电流的步进调节，并详细解释了各组件的工作原理和连接方式。此外，还提到了电路的局限性和调整方法，以及在实际制作前建议在面包板上进行测试。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

（1）最近课设是做一个可步进的恒流源，所以查查找了很多资料之后。说一下自己对于恒流源电路的简单理解。

（2）我只是会将怎么使用和调整数据进行讲解，至于为什么这样只会讲我懂的部分。本人知道的也不是很多，有大佬的话可以在评论区写上自己的想法。

（3）本次恒流电路实验会使用到的芯片：74HC190，DAC0832，LM358N。还需要一个IRF840的场效应管。

（4）本次实验仅仅用于仿真实验！本人并没有做出实物！所以要做实物的兄弟，建议先在面包板上按照电路图连接测试一下！

（5）这个实验存在的缺陷：需要输入12V，5V和-1.6V的三路电源，比较麻烦。而且因为老师主要是让我们学习Altium Designer的使用并且画出一个PCB，所以本人只完成了任务1，任务2和3并没有做检验。你可以在本人电路上稍作调整。

（6）如果想学习如何AD画板子，可以看我的专栏：PCB设计—AD20和立创EDA设计（1）创建项目；

（7）邀请加入嵌入式社区，您可以在上面发布问题，博客链接，公众号分享，行业消息，招聘信息等。

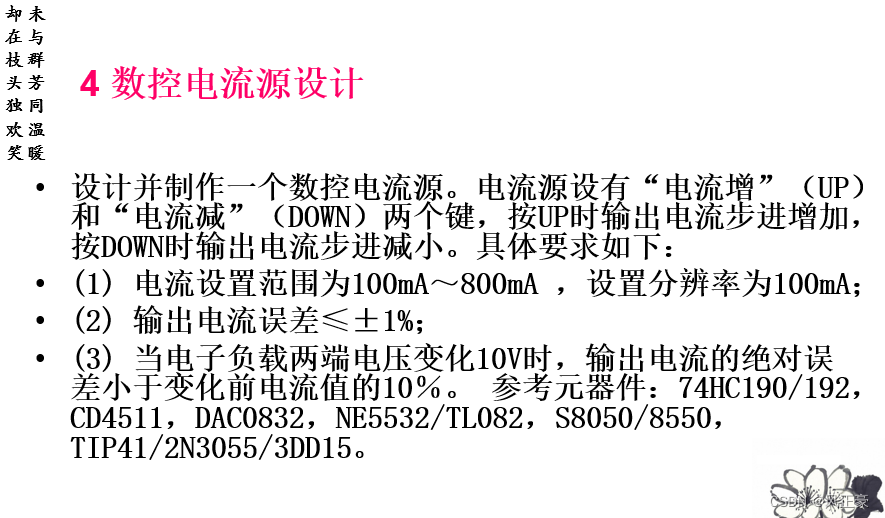

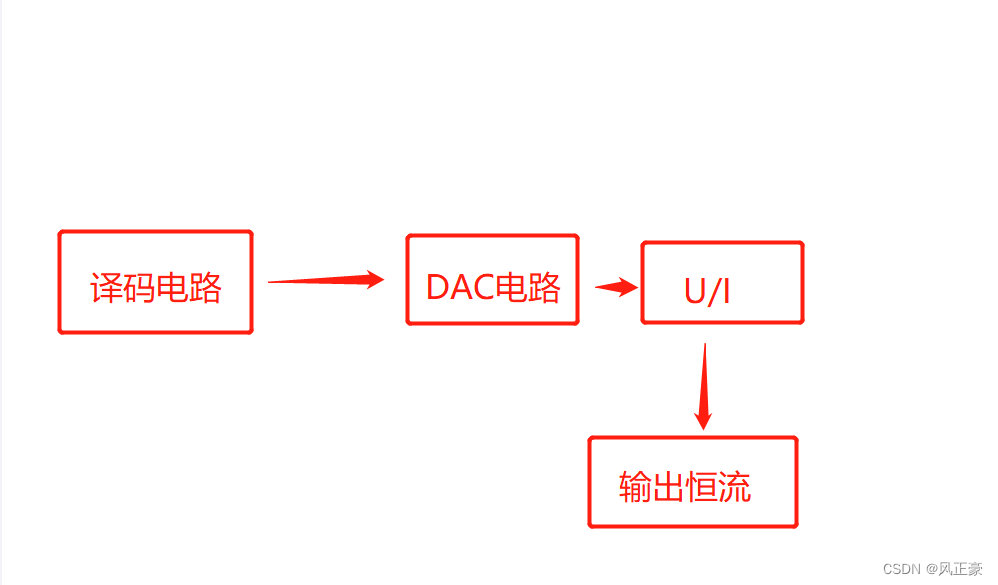

思路

译码电路

CD74HC190芯片简单介绍

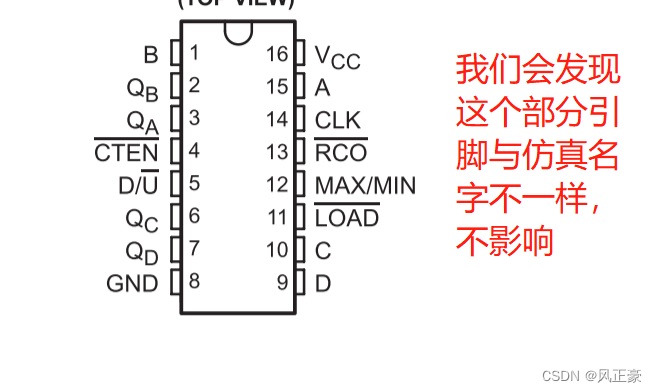

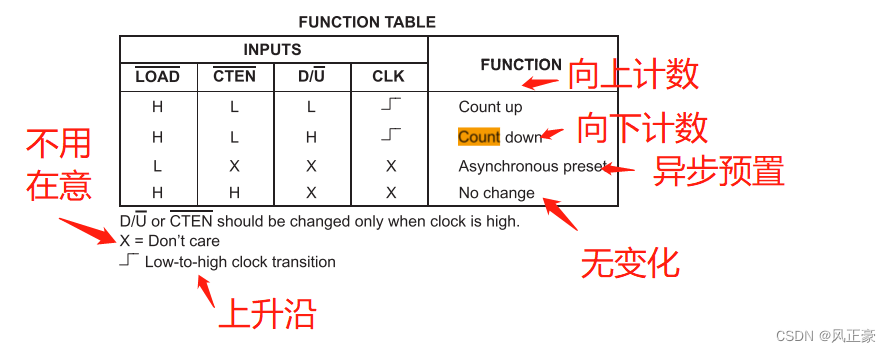

（1）CD74HC190芯片可以向上计数，也可以向下计数。详情看表二。

（2）如果LOAD，CTEN，D/U为指定电平，那么CLK引脚每接收到一次上升沿，就会有一次计数。

（3）异步预置的意思就是说，如果是处于此状态，那么引脚3，2，6，7的电平对应引脚15，1，10，9。

（4）无变化就是说引脚3，2，6，7的电平不会变化，也就是说不会计数。

（5）CD74HC190的工作电压是2 V至6 V，此处选择5V作为供电电压。

（6）RCO与MAX/MIN引脚后面讲，RCO与MAX/MIN此刻不用理会。

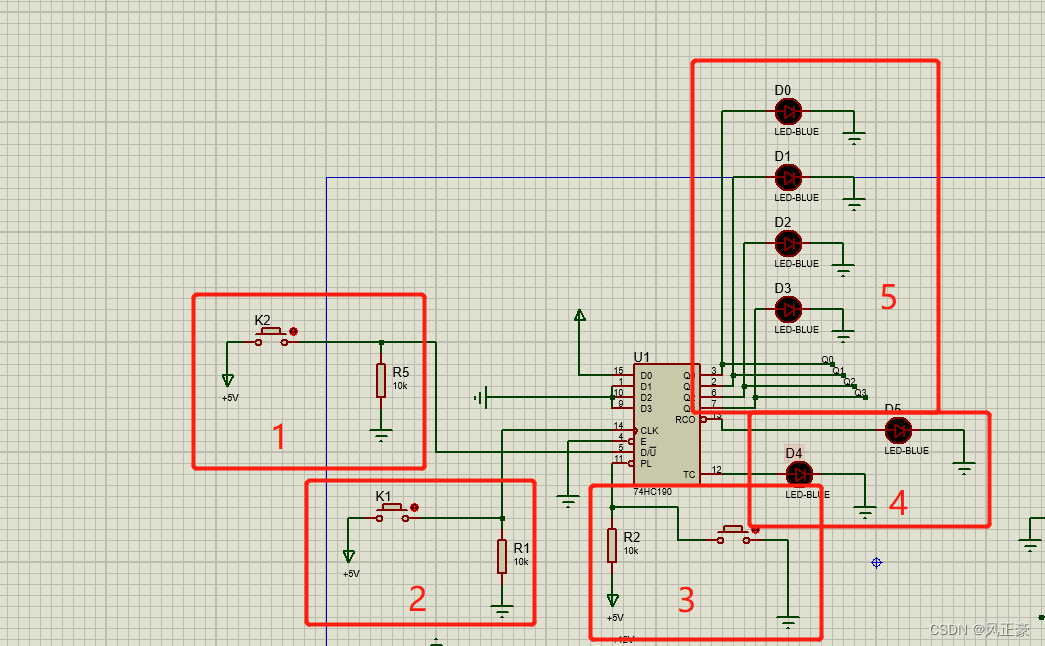

仿真图

（1）根据上述讲解，我们就可以马上连接好电路图了。

（2）D0-D3这三个引脚电平随便接，因为我不打算使用异步预置的功能。

（3）引脚14，4，5，11按照上述所说连接。

（4）引脚3，2，6，7作为输出电平，给DAC0832输入信息，同时连接四个LED用于显示当前译码结果。

（1）当我们需要向下计数的时候，需要按下K2（注意，不能松手，所以建议购买自锁按钮）。如果是想向上计数，那么K2松开即可。

（2）因为每次计数需要给CLK一个上升沿，所以这里模拟一个上升沿电路。

（3）这一部分可以直接变成连接5V电压。这个作用就是，如果需要开启异步预置就按下即可。

（4）可以删掉。主要是为了解释引脚12，13的进位功能的。

（5）连接4个LED显示译码结果，同时将其连接到DAC0832用于控制输出电流。

RCO与MAX/MIN简单介绍

（1）74HC190是十进制加/减计数器。RCO与MAX/MIN引脚用于提示是否要进位或者退位了。

（2）比如9+1需要进一位为10的时候，RCO为低电平，MAX/MIN为高电平。当0-1需要退位的时候，RCO为低电平，MAX/MIN为高电平。

（3）这两个引脚可以用于需要进行100位译码的时候，利用两个74HC190芯片，加上这个进位信号可以10*10=100的译码。

（4）所以引脚13，14此刻不用理会。

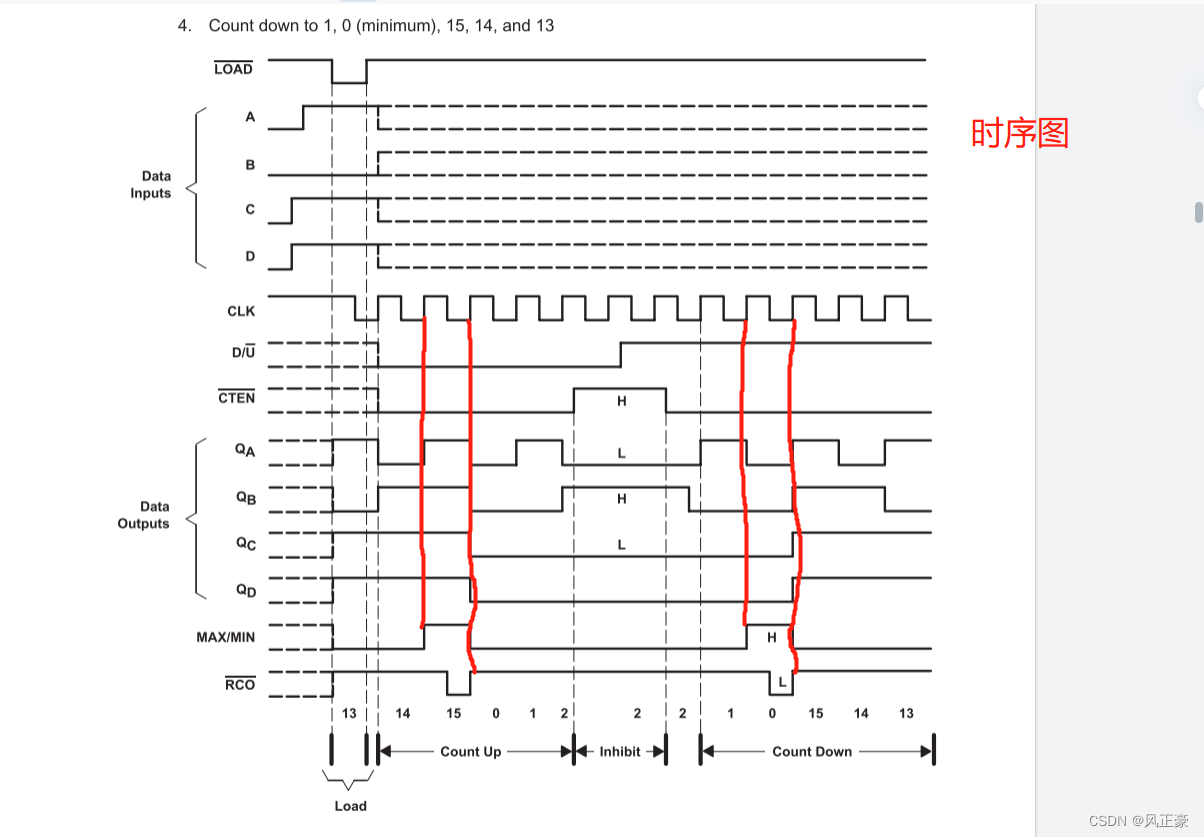

（5）如果想了解更深一点点，我们可以看时序图和手册介绍。看不懂就多看几遍，实在不明白也没关系。

如下：

当计数器发生上溢或下溢时，计数期间为低电平的MAX/MIN输出变为高电平，并在一个时钟周期内保持高电平。此输出可用于高速级联中的先行进位。MAX/MIN输出还启动涟漪（这个解释了为什么RCO低电平时间不足一个时钟周期）时钟（RCO）输出，该输出通常为高电平，然后变为低电平，并在时钟脉冲的低电平部分保持低电平。这些计数器可以使用RCO级联。

数模转换

DAC0832芯片简单介绍

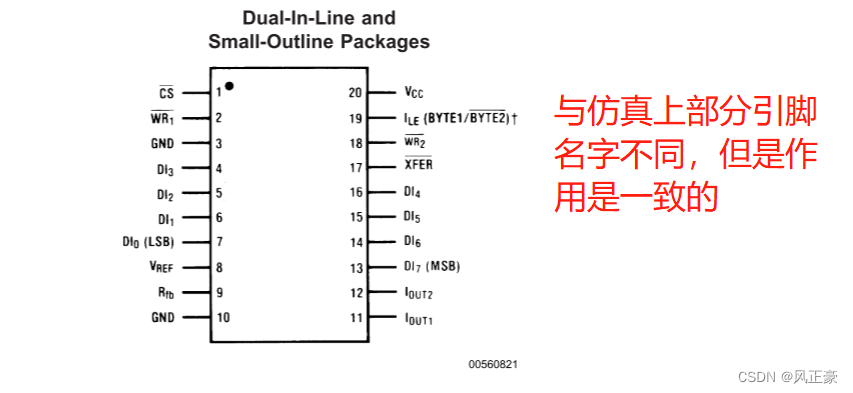

引脚介绍

控制信号：

CS（引脚1）：CS结合ILE将使能WR1。

ILE（引脚19）：ILE结合CS使能WR1。

WR1（引脚2）:低电平有效WR1用于将数字输入数据位（DI）载入输入锁存器。当WR1为高电平时，输入锁存器中的数据被锁存。要更新输入锁存器，CS和WR1必须为低电平，同时ILE为高电平。

WR2（引脚18）：此信号与XFER结合使用，可将输入锁存器中可用的8位数据传输至DAC寄存器。

XFER（引脚17）：传输控制信号（低电平有效）。XFER将启用WR2。

其他引脚功能：

DI0-DI7：数字输入。DI0为最低有效位（LSB），DI7为最高有效位（MSB）。

IOUT1（引脚11）：DAC电流输出1。IOUT1是DAC寄存器中全1数字码的最大值，DAC寄存器中全0数字码的IOUT1为0。

IOUT2（引脚12）：DAC电流输出2。IOUT2为常数减去IOUT1，或IOUT1 +IOUT2 =常数（固定基准电压为满量程）。

Rfb（引脚9）：反馈电阻。反馈电阻位于IC芯片上，用作外部运算放大器的分流反馈电阻，外部运算放大器用于为DAC提供输出电压。应始终使用此片内电阻（而非外部电阻），因为它与片内R-2 R梯形电阻中使用的电阻匹配，并在整个温度范围内跟踪这些电阻。

VREF（引脚8）：基准电压输入。此输入将外部精密电压源连接到内部R-2 R梯形图。VREF可在+10至− 10 V范围内选择。这也是四象限乘法DAC应用的模拟电压输入。

VCC：数字电源电压。这是器件的电源引脚。VCC的范围为+5至+15VDC。+15VDC时运行最佳。

GND：对于电流开关应用，引脚10的电压必须与IOUT1和IOUT2的地电位相同。任何电位差（VOS引脚10）将导致线性度变化。

数据手册上一些比较重要的图

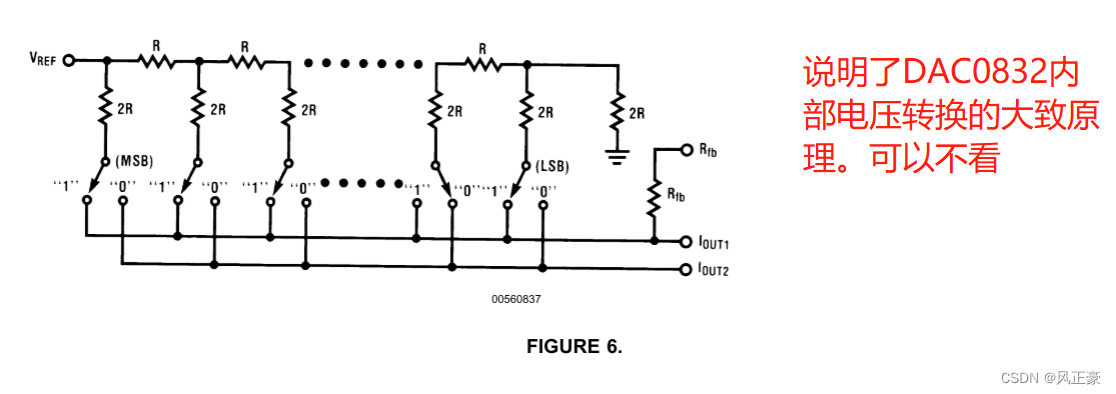

电路图

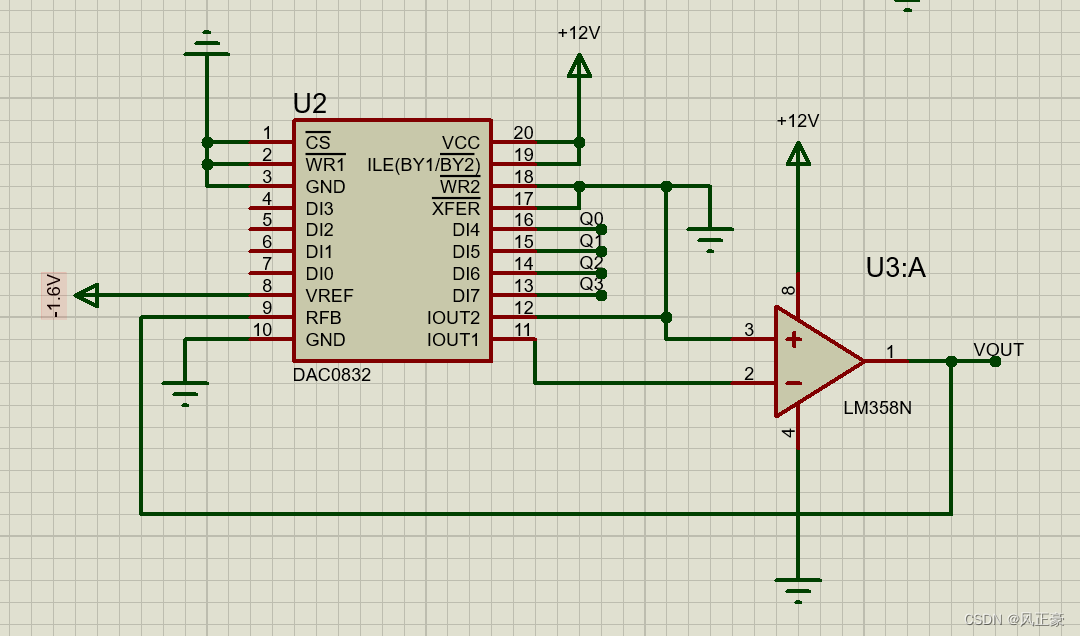

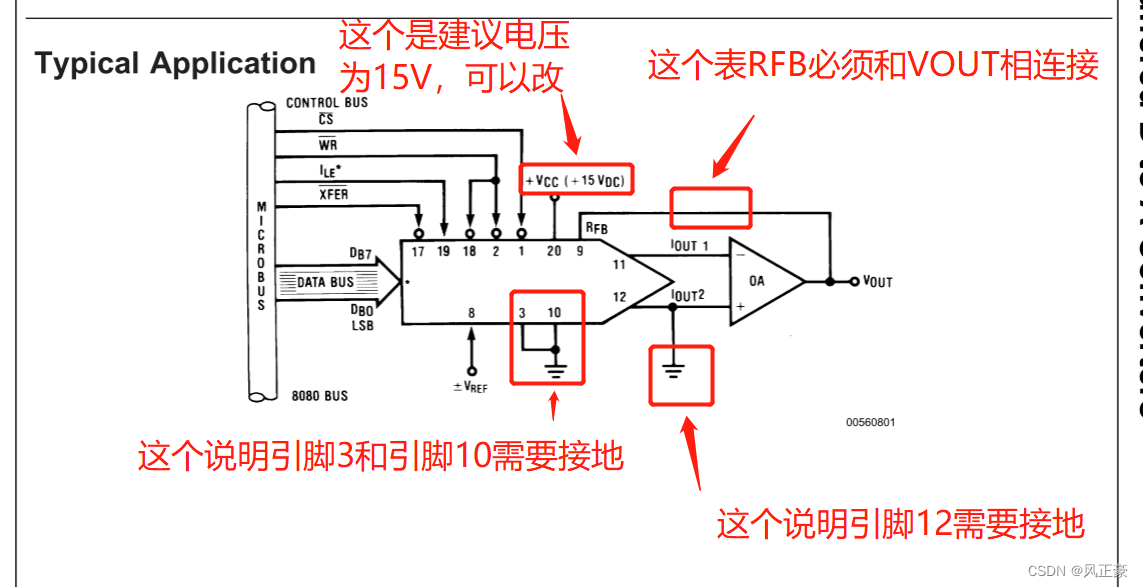

（1）根据引脚介绍的控制信号部分我们可以知道，引脚1和引脚2必须低电平，引脚19需要高电平，这样才能够更新DAC0832的数据。但是如果想锁死DAC0832的输出电压，可以让引脚2为高电平即可。

（2）根据引脚介绍的控制信号部分我们可以知道，引脚17和引脚18必须结合，而且必须接地。

（3）由数据书册的图可知，引脚12必须接地和接一个运放的P口，引脚11接N口，RFB必须接运放的输出端。

（4）VCC供电口可以是5-15V，15V最佳。不过因为绝大多数芯片供电都是选择的5V，所以我这里连接的是5V供电。

（5）DI0—DI7这8个引脚都是属于数据输入引脚。你可以在这个里面输入数据，控制电压输出为多少。

（6）VREF与电压输出值有关。电路调节部分会讲。

电路调节

（1）如果我们想要设置自己想输出的电压值怎么办呢？我们只需要调节两个地方，第一个是DI0—DI7这八个引脚，他们可以控制输出电压。第二个是VREF。

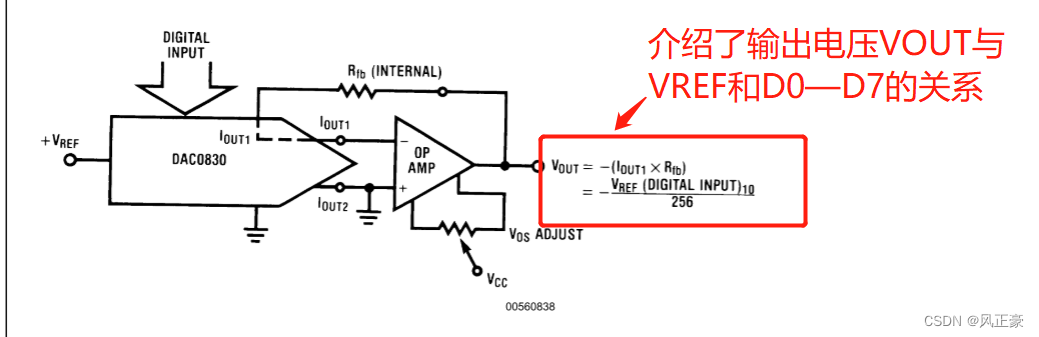

（2）date就是D0-D7从2进制转换为10进制之后的值，256是因为2^8=256。公式： $VOUT=-VREF*\frac{date}{256}$ 。这个就解释了为什么VREF需要的是负电压了，至于为什么是-1.6V，U/I部分讲。

U/I电路部分

（1）说实话，这一部分我懂的也不是很多，只知道如果想要生成我想要的电流应该调节那一部分。所以我这里就不讲为什么这样连接了，直接讲怎么使用。有明白的大佬，可以写一篇博客，然后私信我一下，谢谢。

（2）我找到了两个电路图。你可以自己选择其中之一就行。

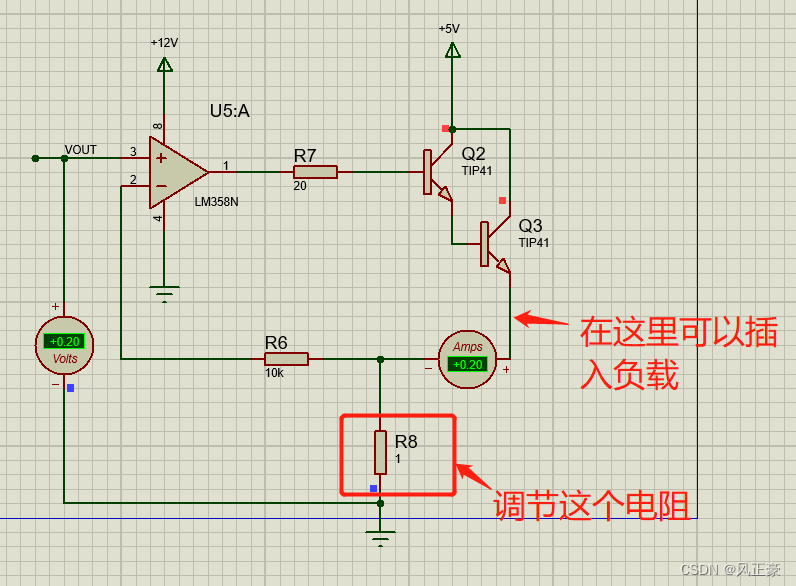

电路图一

（1）我们只需要调节R8就调节VOUT与输出电流的值了。

（2）公式： $IOUT=\frac{VOUT}{R8}$ ，为什么是这个公式呢？

因为，首先我们知道，运放具有虚断的特性，所以说R6这一条线是基本没有电流的，那么说明，流经R8的电流与流经三极管的电流是一样的。

又因为，我们此刻的运放是处于放大区的，所以运放还具有虚短的特性，那么运放的P端和N端电压都为VOUT。因为R6上没有电流经过，所以

（3）因为上述公式，我们需要步进增加100mA，那么需要 $\Delta VOUT/R8=0.1A$ ，让R8=1欧，VOUT只需要每次增加0.1V。R8上的电压值就是VOUT了，故公式如上。

（4）如果VOUT每次增加0.1V，又因为Q0是从DI4开始，所以对于DAC0832而言，就是每一次增加16。那么由DAC0832的公式 $VOUT=-VREF*\frac{date}{256}$ 可知，VREF为-1.6V时候，恰好可以让VOUT每次步进0.1V。
