本文介绍了使用AT89C51单片机配合9个LED指示灯和LED数码管构建的交通灯控制系统，包括绿灯9秒倒计时及快闪、黄灯亮3秒的流程，并附有数码管显示倒计时的代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

利用单片机AT89C51、9个LED指示灯以及LED数码管组成带倒计时显示的交通灯控制系统。

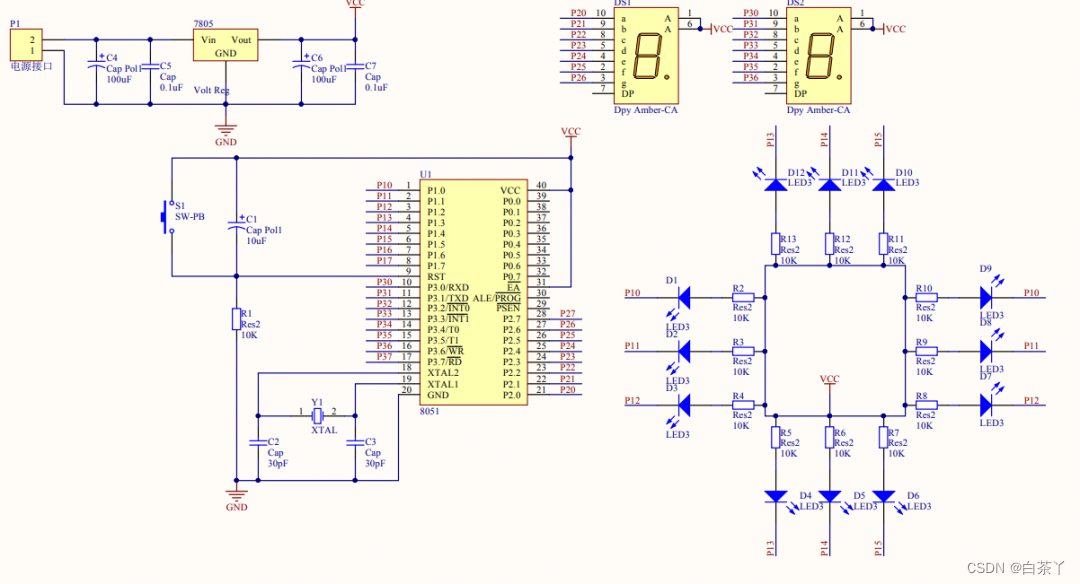

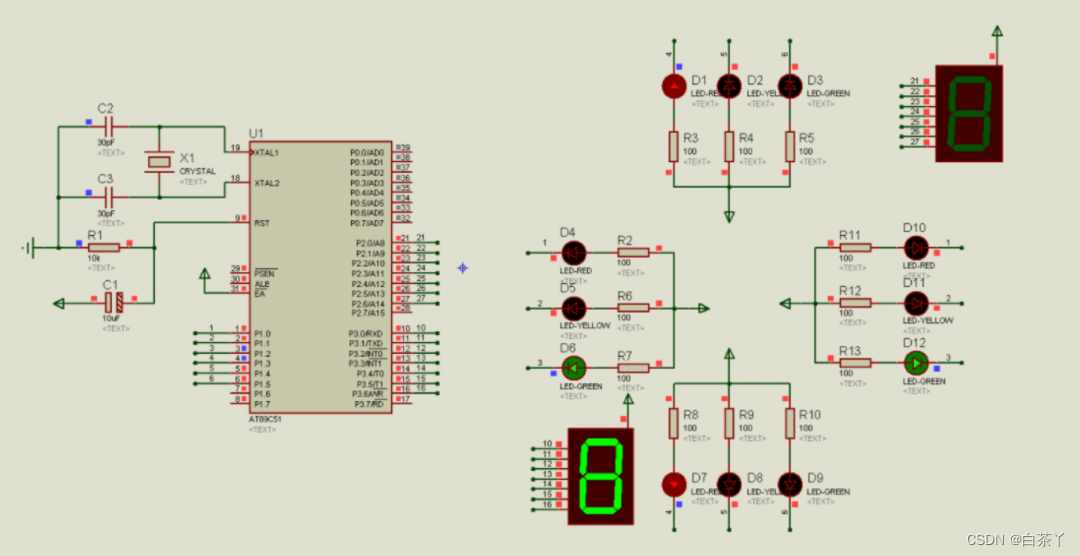

东南西北四个路口各三个LED指示灯，分别为红色、黄色、绿色。绿灯先亮9秒，最后2秒快闪，然后黄灯亮3秒，最后红灯亮9秒。南北向、东西向交替通行。南北向、东西向各有一位数码管显示红灯倒计时。原理电路如下图所示

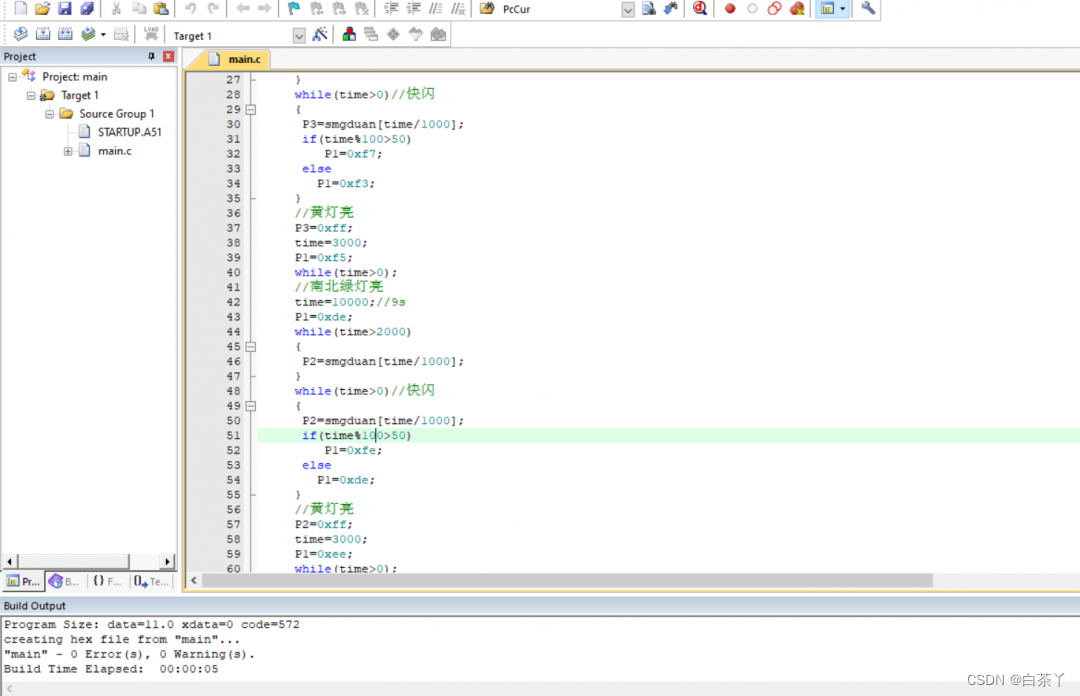

#define uint unsigned int

//数码管编码
uchar code smgduan[10]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};

uint time=0;//计时

//主函数
void main()
{
	TMOD|=0X01;//初始化定时器
	TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
	while(1)
	{
		 //东西绿灯亮
		 time=10000;//9s
		 P1=0xf3;
		 while(time>2000)
		 {
		 	P3=smgduan[time/1000];
		 }
		 while(time>0)//快闪
		 {
		 	P3=smgduan[time/1000];
			if(time%100>50)
			   P1=0xf7;
			else
				P1=0xf3;
		 }
		 //黄灯亮
		 P3=0xff;
		 time=3000;
		 P1=0xf5;
		 while(time>0);
		 //南北绿灯亮
		 time=10000;//9s
		 P1=0xde;
		 while(time>2000)
		 {
		 	P2=smgduan[time/1000];
		 }
		 while(time>0)//快闪
		 {
		 	P2=smgduan[time/1000];
			if(time%100>50)
			   P1=0xfe;
			else
				P1=0xde;
		 }
		 //黄灯亮
		 P2=0xff;
		 time=3000;
		 P1=0xee;
		 while(time>0);
	}
