基于51的人体反应时间检测仪

于 2023-12-11 15:31:55 发布
阅读量527 收藏 8
点赞数 5
文章标签： 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_64346054/article/details/134924245
版权

主控使用STC89C52RC，双击测试按钮显示3S倒计时，倒计时结束蜂鸣器响起。当听到蜂鸣器响起时被测人员需立即按下测试按钮，此时LCD显示屏显示蜂鸣器响起到按键被按下时间。抢答与未答均视为违规，显示屏显示请重测。

以下代码以普中A3开发板为例，未经上电测试，仅供参考！

一.LCD1602驱动代码

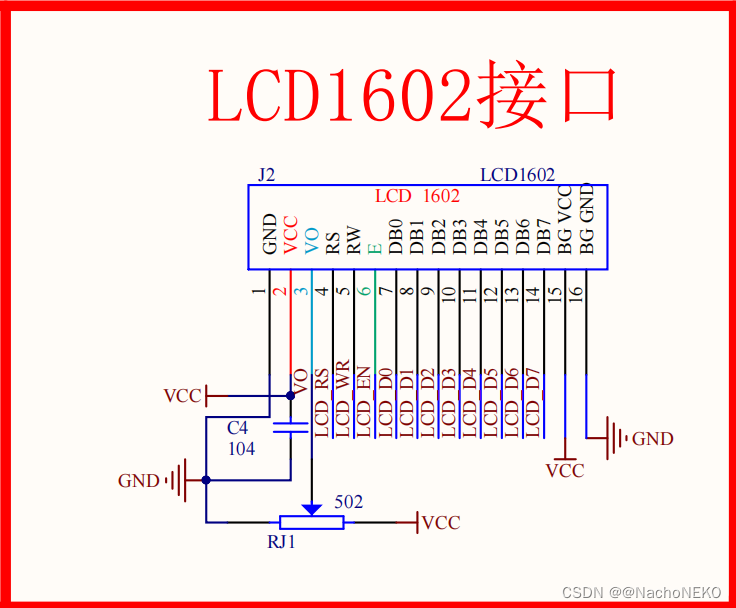

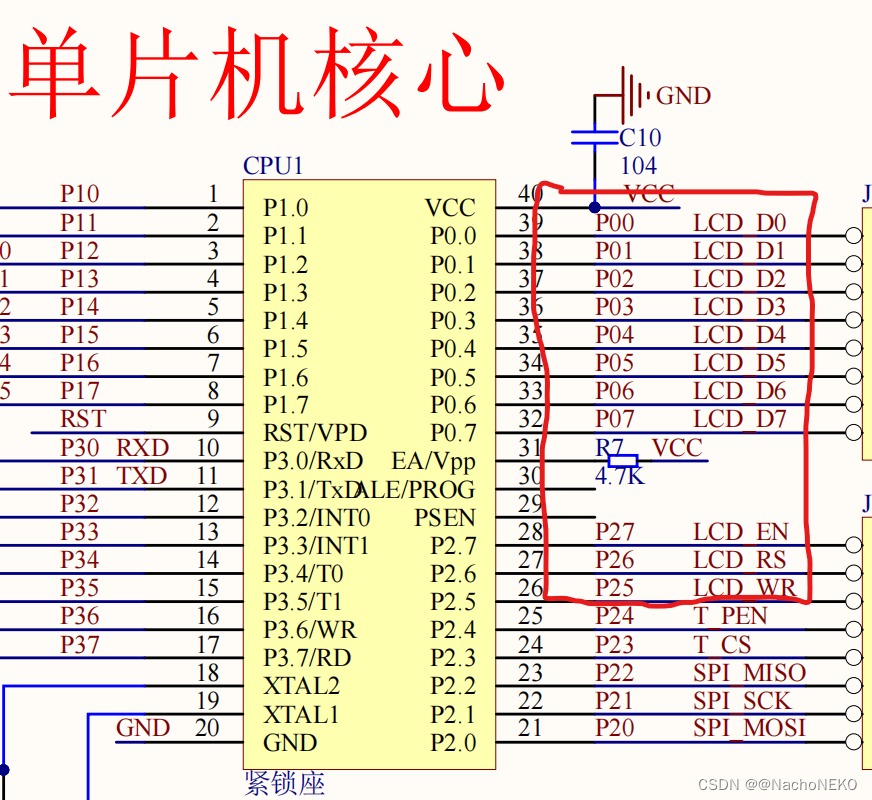

LCD1602原理图连接：
在这里插入图片描述
在这里插入图片描述
LCD1602驱动代码:
LCD1602.h文件

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

LCD1602.c文件

#include "LCD1602.h"
#include <STC89C5xRC.H>

//引脚配置：
#define LCD_RS P26
#define LCD_RW P25
#define LCD_EN P27
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}
/**
  * @brief  LCD1602清屏
  * @param  无
  * @retval 无
  */
void LCD_Clear(void)
{
	LCD_WriteCommand(0x01);//光标复位，清屏
}
/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}

二.无源蜂鸣器

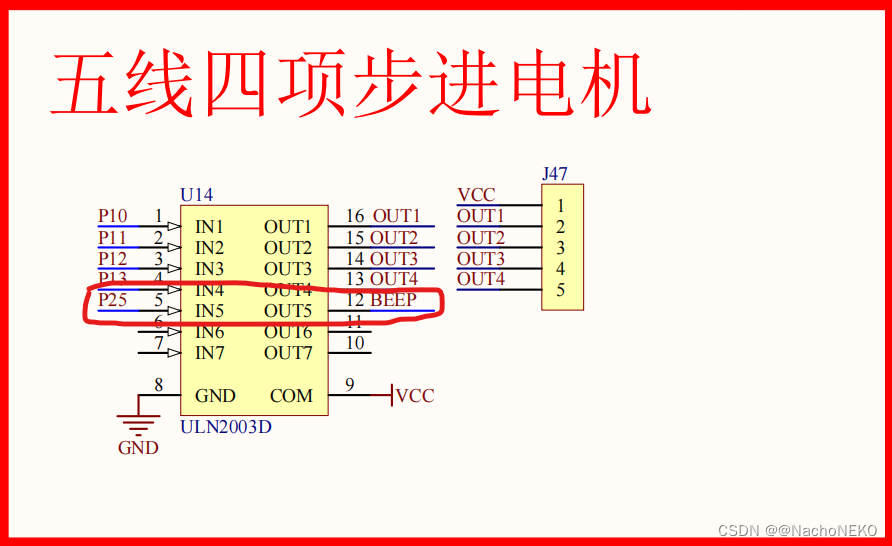

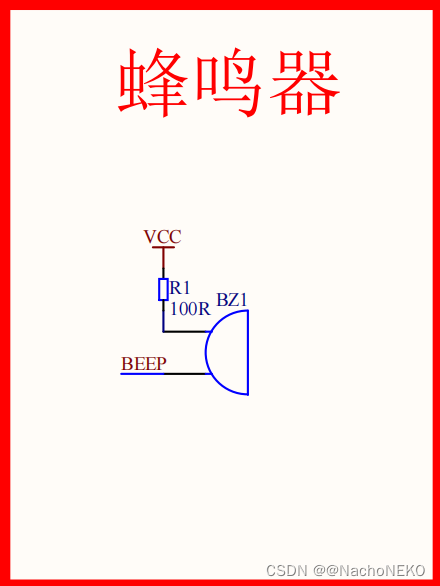

蜂鸣器连接原理图：
在这里插入图片描述
在这里插入图片描述

三.按键

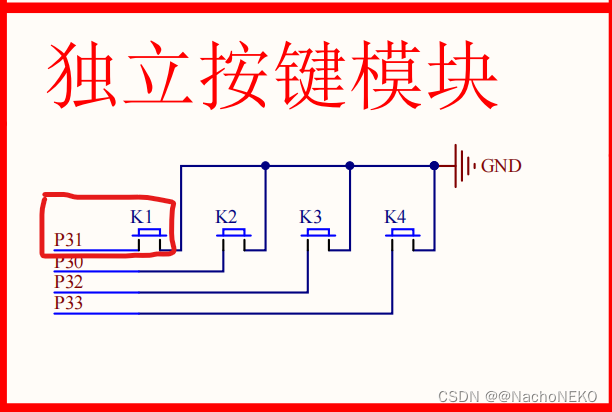

按键原理图连接：
在这里插入图片描述
无延时按键消抖代码：
key.c文件

#include "key.h"

struct KEYdataBase KeyData;
struct KEYscanDataBase KeyScanData;

void KeyDataInit(void)	//按键状态数据
{
    KeyData.KEY1=NO_CLICKED;
}

void KeyScanDataInit(void)	//按键扫描处理数据
{
    KeyScanData.KEY1_Cont=0;
    KeyScanData.KEY1_num=0;
    KeyScanData.KEY1_Trg=0;

}

void KEY_GPIO_Init(void)
{
		KEY1_PORT=1;	//作为输入引脚，必需先将输入锁存器置1
}

void KEY_Init(void)
{
		KeyScanDataInit();
		KeyDataInit();
		KEY_GPIO_Init();
}

void KEY_Scan(void)
{
	 static uint8_t KEY1_state;	//记录是否双击
   static uint8_t KEY1_Num;

   uint8_t Read_data;

	 //状态机
	 Read_data=KEY1_SATE()^0X01;	//KEY1_SATE()返回值必需为bit位
	 KeyScanData.KEY1_Trg = Read_data & (Read_data ^ KeyScanData.KEY1_Cont);
	 KeyScanData.KEY1_Cont = Read_data;

	/**************** KEY1 **************/
	 if((KeyScanData.KEY1_Trg==0) && (KeyScanData.KEY1_Cont==0))//松手或者未按下
   {
      if((KeyScanData.KEY1_num<50) && (KeyScanData.KEY1_num>1))//检测到按键按下超过40ms且小于1s
      {
          if(KEY1_state==0)
          {
              KEY1_state=1;
              KEY1_Num=0;
          }
          else
          {
              if(KEY1_Num > 8)	//双击
              {
								KeyData.KEY1=DOUBLE_CLICKED;
              }
              KEY1_Num=0;
              KEY1_state=0;
          }
      }
      KeyScanData.KEY1_num=0;
   }
   if(KEY1_state==1)	//短按
   {
      KEY1_Num++;
      if(KEY1_Num==25) //0.5s
      {
          KEY1_Num=0;
          KEY1_state=0;
          KeyData.KEY1=CLICKED;
      }
   }

   if((KeyScanData.KEY1_Trg==0)&&(KeyScanData.KEY1_Cont==1))
   {
      if(KeyScanData.KEY1_num<100)	KeyScanData.KEY1_num++;
      if(KeyScanData.KEY1_num==100) //满足长按
      {
          KeyData.KEY1=LONG_CLICKED;
					KeyScanData.KEY1_num++;
      }
   }
}

key.h文件

#ifndef	__KEY_H
#define	__KEY_H

#include <STC89C5xRC.H>

#define uint8_t unsigned char

#define  KEY1_PORT  P31	//按键1引脚
#define  KEY1_SATE() P31

enum KEY_STATE{NO_CLICKED,CLICKED,DOUBLE_CLICKED,LONG_CLICKED};

struct KEYdataBase
{
   volatile enum KEY_STATE KEY1;	//KEY1 P3^1
};

struct KEYscanDataBase
{
  uint8_t KEY1_Trg;
  uint8_t KEY1_Cont;
	uint8_t KEY1_num;
};

void KEY_Init(void);
void KEY_Scan(void);

#endif

四.参考代码

#include <STC89C5xRC.H>
#include "LCD1602.h"
#include "key.h"
//板载晶振频率11.0592MHZ

#define Beep P25 //蜂鸣器引脚

bit keyscan_flag=0;
bit TestStart_flag=0;
bit BeepPrompt_flag=0;

extern struct KEYdataBase KeyData;	//按键状态
unsigned int time_10s=20000; //20000*0.5ms=10s
unsigned int ReactionTime_us=0; //反应时间 /us

void Key_Task();	//按键任务处理
void Timer0_Init(void);	//0.5毫秒@11.0592MHz
void Timer1_Init(void);	//70毫秒@11.0592MHz

void Timer0_Isr(void) interrupt 1
{
	static unsigned char time_20ms=0,time_500us=0;
	TL0 = 0xA4;
	TH0 = 0xFF;

	if(++time_20ms==200)
	{
		time_20ms=0;
		keyscan_flag=1;
	}

	if(BeepPrompt_flag)
	{
		if(++time_500us==5) //无源蜂鸣器 声音频率=1000ms/0.5ms/2=1000KHZ
		{
			time_500us=0;
			Beep=!Beep;
		}
	}

	if(TestStart_flag)	//测试开始
	{
		LCD_ShowNum(2,0,time_10s/2000,2); //显示10s倒计时
		if(--time_10s==0)	//2.倒计时10s结束！
		{
			time_10s=20000;
			TestStart_flag=0;

			BeepPrompt_flag=1;	//3.蜂鸣器响起
			TR1 = 1;	//4.定时器1开始计时
		}
	}
}

void main()
{
	LCD_Init();
	KEY_Init();
	Timer0_Init();
	Timer1_Init();
	while(1)
	{
		if(keyscan_flag)
		{
			KEY_Scan();
			Key_Task();
			keyscan_flag=0;
		}

		ReactionTime_us= (TH1*256+TL1)*(12/11.0592));
		if(ReactionTime_us>65536)  LCD_ShowString(1,1,"ERROR!");	//时间大于70ms 超时！
	}
}

void Key_Task()	//按键任务处理
{
	if(KeyData.KEY1==CLICKED)//单击：5.测试按键被按下
	{
		if(TestStart_flag) LCD_ShowString(1,1,"ERROR!");	//抢答
		else
		{
			TR1 = 0;	//6.定时器1计时结束
			BeepPrompt_flag=0; //7.关蜂鸣器
			LCD_Clear();	//LCD清屏
			LCD_ShowNum(2,0,ReactionTime_us,6); //8.显示反应时间
			LCD_ShowString(2,10,"us");
		}
		KeyData.KEY1=NO_CLICKED;
	}
	else if(KeyData.KEY1==DOUBLE_CLICKED){ //双击：1.复位/测试开始
		LCD_Clear();	//LCD清屏
		LCD_ShowString(1,1,"TEST START!");
		TestStart_flag=1;
		KeyData.KEY1=NO_CLICKED;
	}
	else if(KeyData.KEY1==LONG_CLICKED){ //长按
		KeyData.KEY1=NO_CLICKED;
	}
	else KeyData.KEY1=NO_CLICKED;
}

void Timer1_Init(void)	//70毫秒@11.0592MHz
{
	TMOD &= 0x0F;
	TMOD |= 0x10;
	TL1 = 0x00;
	TH1 = 0x04;
	TF1 = 0;
	TR1 = 0; //定时器1需要按键按下才开始计时
}

void Timer0_Init(void) //100us @11.0592MHz
{
	TMOD &= 0xF0;
	TMOD |= 0x01;
	TL0 = 0xA4;
	TH0 = 0xFF;
	TF0 = 0;
	ET0 = 1;
	TR0 = 1;	//打开定时器0
}
