电路元件伏安特性的测量

实验目的：

1. 掌握线性电阻、非线性电阻元件伏安特性的测量方法；

2. 掌握伏安测量法中测量样点的选择和绘制曲线的方法；

3. 学习直读式仪表和直流稳压电源等设备的使用方法。

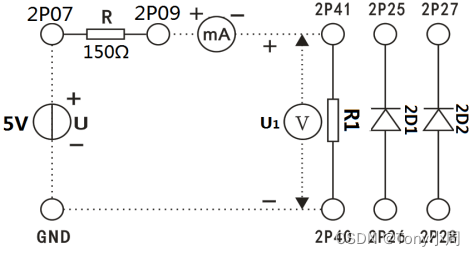

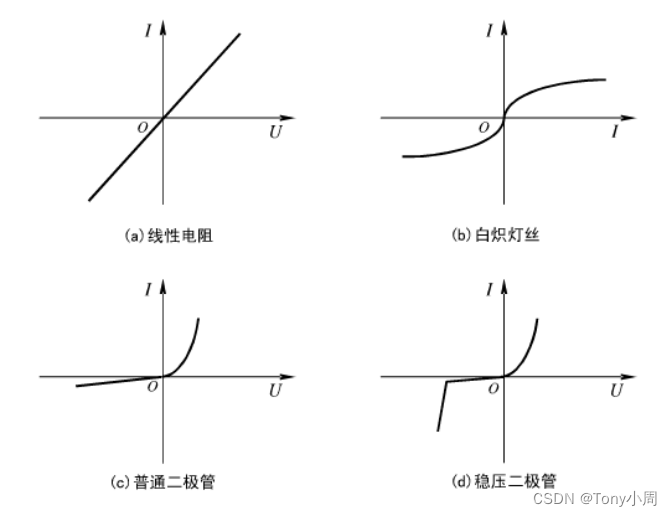

实验原理、内容及步骤： 电路元件的特性一般可用该元件上的端电压U与通过该元件的电流之间的函数关系I=f（U）来表示，即用I-U平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。电阻元件是电路中最常见的元件，有线性电阻和非线性电阻之分。实际电路中很少是仅由电源和线性电阻构成的“电平移动”电路。而非线性器件却常常有着广泛的使用，例如非线性元件二极管具有单向导电性，可以把交流信号变换成直流量，在电路中起着整流作用。 万用表的欧姆挡只能在某一特定的U和I下测出对应的电阻值，因而不能测出非线性电阻的伏安特性。一般采用含源电路“在线”状态下测量元件的端电压对应的电流值，进而由公式R=U/I来求电阻值。 1. 线性电阻元件的伏安特性符合欧姆定律U=RI，其阻值不随电压或电流值的变化而变化，伏安特性曲线是一条通过坐标原点的直线，如图3-1（a）所示，该直线的斜率等于该电阻器的电阻值。 2. 白炽灯可以视为一种电阻元件，其灯丝电阻随着温度的升高而增大，一般灯泡的“冷电阻”与“热电阻”的阻值可以相差几倍，通过白炽灯的电流越大，其温度越高，阻值也越大，即对一组变换的电压值和对应的电流值，所得U/I不是一个常数，所以它的伏安特性是非线性的，如图3-1（b）所示。 3. 普通的半导体二极管也是一种非线性电阻元件，其伏安特性如图3-1（c）所示。二极管的电阻值随着电压或电流的大小，方向的改变而改变。它的正向压降很小（一般锗管约为0.2-0.3V，硅管约为0.5~0.7V），正向电流随正向压降升高而急剧上升，而反向电压从零一直增加到十几至几十伏时，其反向电流增加很小，粗略地可视为零。发光二极管正向电压在0.5-五、V之间时，正向电流有很大变化。可见二极管具有单向导电性，但反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏。 4. 稳压二极管是一种特殊的半导体二极管，其正向特性与普通的二极管类似，但其反向特性较特殊，如图3-1（d）所示。给稳压二极管加反向电压时，其反向电流几乎为零，但当电压增加到某一数值时，电流将突然增加，以后它的端电压将维持恒定，不再随外加反向电压的升高而增大，这便是稳压二极管的反向稳压特性。实际电路中，可以利用不同稳压值的稳压管来实现稳压。 图3-1  线性电阻和非线性电阻的伏安特性曲线 绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I=f(U)，根据伏安特性曲线便可计算出电阻元件的阻值。 三、 实验内容与步骤 1. 测量线性电阻的伏安特性 （1）按照图3-2所示电路，在“线性电路研究模块”实验板上选取元件，结合实验箱提供的直流稳压电源，搭建实验电路（搭建电路时应先关闭实验箱电源）； （2）搭建电路时，先不接直流稳压电源。图3-2中，用2R5代替限流电阻R，2R12为电阻R1，电流表正极与2P09相连，负极与电阻2R12的2P41相连，使电流表串联到电路中，2R12的另一端2P40与地（GND）相连，电压表与2R12并联接入电路。 （3）信号源模块上的+5V电压与直流稳压电源输入P02相连，调节稳压源左侧电位器W3可调节稳压电源输出的大小，顺时针调到底稳压源输出最小（+5V左右），逆时针调到底电压最大（最大为+35V左右），我们将该电压调到最小（顺时针调到底）。 （4）打开实验箱电源，用直流电压表测量稳压源输出P03是否为5V左右，然后将稳压源输出接入图3-2电路。即P03与2P07相连。 （5）慢慢调节稳压电源的输出电压U，从5V开始慢慢增加，不得超过10V（电压太大有可能烧坏电路中的电阻元件）。在表3-1中记下相应的电压表和电流表的读数。 （6）由公式U1/I 计算出电阻值R′的值，并计入表3-1中，比较与实际测量值是否相同。 U（V） 5 6 7 8 9 10 U 1（V）） 5.01 6.02 7.11 8.00 9.00 10,0 I(mA) 0.03 0.04 0.046 0.05 0.66 0.067 R1（KΩ）= 151 151 155 155 156 150 图3-2  元件伏安特性的测量、 表3-1  测量线性电阻的伏安特性 U（V） 5 6 7 8 9 10 U 1（V）） 5.01 6.02 7.11 8.00 9.00 10,0 I(mA) 0.03 0.04 0.046 0.05 0.66 0.067 R1（KΩ）= 151 151 155 155 156 150 2.测量半导体二极管的伏安特性 （1） 关闭实验箱电源，按图3-2，将电阻R1换成半导体二极管2D1，先测二极管的正向特性，即2D1的正极2P26与电流表负极相连，2D1负极2P25与地（GND）相连，正向压降可在0～0.75V之间取值。由于本实验箱可调稳压源其输出范围在5～35V之间，而该实验需要的电压范围在0～0.75V之间，所以要对稳压源进行分压后再接入实验电路。使用本模块上的电位器2W1来实现分压。具体方法是：将信号源模块上的+5V接到稳压源的输入P02,稳压源输出P03接电位器2W1的2P46，2P44接地（GND），电位器中心抽头2P45为分压输出接2P07，2P09接电流表正极，首先调整W3使稳压源输出为最小（W3顺时针调到底），这样调整2W1可以使分压输出在0～0.75V。 以上连线接好后，接通电源，按表3-2给出的UZ+调节2W1，将测出的电流记入表3-2中，正向电流不得超过25mA,表中UZ+ 为二极管两端电压。 表3-2  二极管正向特性的测量 UZ+（V） 0 0.4 0.45 0.50 0.55 0.60 0.65 0.68 0.70 0.72 0.75 I(mA) 0 0.2 0.2 0.2 0.4 0.7 0.7 0.8 0.8 0.8 0..9 （2）作反向特性实验时，需将二极管2D1反接，其反向电压可在5-20V之间取值，此时不用分压，直接由稳压源提供。所测数据计入表3-3中，反向电压不要超过20V，否则容易使二极管烧坏。 表3-3  二极管反向特性的测量 UZ-（V） 5 10 15 20 I(mA) 0 0 0 0 3. 测量稳压二极管的伏安特性 （1）将图3-2中的半导体二极管2D1换成稳压二极管2D2，重复上述步骤2中的正向测量。UZ+ 为稳压二极管的正向施压，所测数据记入表3-4中； （2）作反向特性实验时，需将稳压二极管反接，稳压电源的输出电压U从1-10V缓慢增加(1-5V电压需经电位器分压，实验步骤2中已有说明)，测量稳压二极管的反向施压UZ- 及电流I，由UZ- 可看出其稳压特性，所测数据记入表3-5中。 表3-4  稳压管正向特性的测量 UZ+（V） 0 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.65 0.7 0.75 I(mA) 0 0.8 0.6 0.6 0.6 0.8 0.8 0.6 0.5 0.4 0.3 表3-5  稳压管反向特性的测量 U（V） 5 8 10 15 18 20 Uz（V） 5 9 9 15 18 20 I(mA) 1 1 1 1 1 1 四、 实验要求与注意事项 1. 测量时，可调直流稳压电源的输出电压由0缓慢逐渐增加，应时刻注意电压表和电流表，不能超过规定值。 2. 直流稳压电源输出端切勿碰线短路。 3. 测量中，随时注意电流表读数，及时更换电流表量程，勿使仪表超量程，注意仪表的正负极性。 五、 实验仪器与设备 万用表                                              一台 电路原理实验箱                                      一台 双踪示波器                                          一台

总结及心得体会 正确掌握了交流数字仪表（电压表、电流表、功率和自耦调压器的用法。加深对交流电路元件特性的了解。掌握交流电路元件参数的实验测定方法。一般电感线圈存在较大电阻，不可忽略，故可用一理想电感和理想电阻的串联作为电路模型
