高压脉冲发生器的各种电路图

        高压脉冲发生器电路图一：

        高压脉冲发生器的主放电回路的等效电路。其中，S是可控开关，C1是电容器组电容，R1是高压变压器输入端的损耗电阻，L1，L2分别是高压变压器初次级电感，K为耦合系数，C2为次级分布电容，R2为总的工作负载。高压脉冲发生器等效电路：

等效电路

        高压脉冲发生器电路图二：

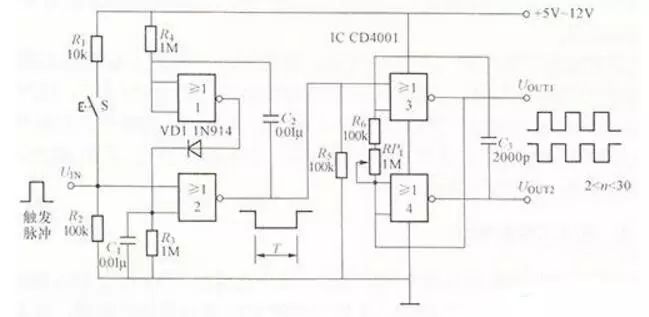

        可触发脉冲发生器电路如图所示，它主要由CD40012输人端四或非门集成电路及外围元件组成。或非门1、2组成单稳态电路，在触发信号的作用下，它将产生一个门控脉冲。或非门3、4组成一个不稳态电路，受控于门控脉冲，调节电位器RPl可以改变其振荡频率，以便调节在门控时间T内产生的脉冲个数，对电路触发一次产生的脉冲个数可在2~30之间变化。不稳态电路有两路输出，或非门3输出为正脉冲信号，而或非门4则输出负脉冲信号。

        电路的触发方式可用手控按钮，也可采用触发信号。

可触发脉冲发生器电路<
