降压模块LM2596S的操作使用

最新推荐文章于 2024-05-31 12:54:06 发布
最新推荐文章于 2024-05-31 12:54:06 发布
阅读量4.8k 收藏 37
点赞数 17
文章标签： 单片机 嵌入式硬件 51单片机 物联网
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_65102825/article/details/135097098
版权
本文详细介绍了电子模块的技术参数，包括输入和输出电压范围、调节方法，以及在不同电流下的注意事项。还提供了使用示例，如接线和使用万用表测量输出电压的方法。特别强调了散热片对于大电流工作的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

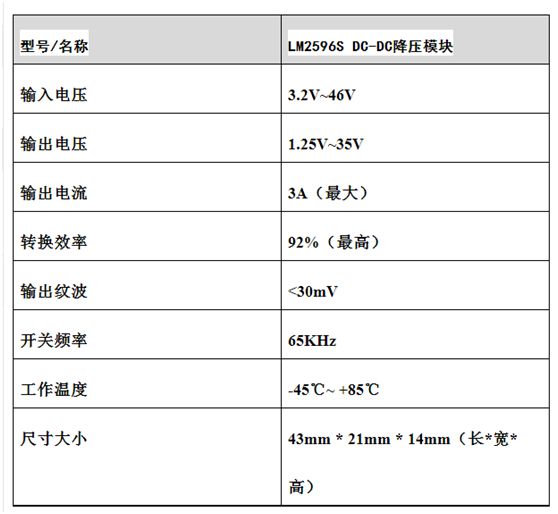

一、技术参数






二、使用说明

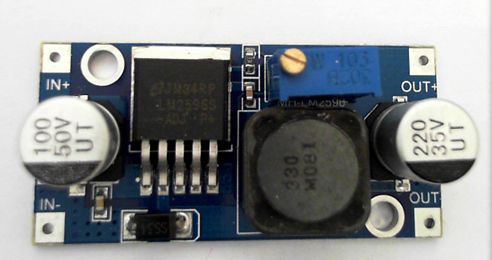

1.引脚说明：

IN+输入正极

IN-输入负极

OUT+输出正极

OUT-输出负极

2.输入电压范围：直流3.2V 至 46V (输入的电压必须比要输出的电压高1.5V以上。不能升压) 3.输出电压范围：直流 1.25V至 35V 电压连续可调，高效率(最大92%)最大输出电流为3A。4.可调电阻顺时针调节升压，逆时针调节降压。逆时针调节1周大概调节1V左右

实测12V输入，5V输出电流1A时的负载调整率低于1%

注：此为降压模块，输入电压必需比输出电压高。

输出2A以下可以长时间不用加散热片 输出电流大于2.5A（或输出功率大于10W）长时间工作请加散热片。

下面以输入5V为例，演示产品的使用

首先给输入端输入5V电压，其中IN+接+5V，IN-接GND，如下图
