74hc138电路图汇总分析

74hc138大家应该比较熟悉,关于它的应用电路你了解多少呢?它在电路中是一个什么样的角色定位呢?本文主要为你介绍关于74hc138电路图汇总分析以及74hc138在电路中的作用。

74hc138

74HC138是一款高速CMOS器件,74HC138引脚兼容低功耗肖特基TTL(LSTTL)系列。74HC138译码器可接受3位二进制加权地址输入(A0, A1和A2),并当使能时,提供8个互斥的低有效输出(Y0至Y7)。

74HC138特有3个使能输入端:两个低有效(E1和E2)和一个高有效(E3)。除非E1和E2置低且E3置高,否则74HC138将保持所有输出为高。

74hc138电路图汇总分析

三极管的开关控制电路(一)

74hc138译码器的工作原理:


如上图所示:

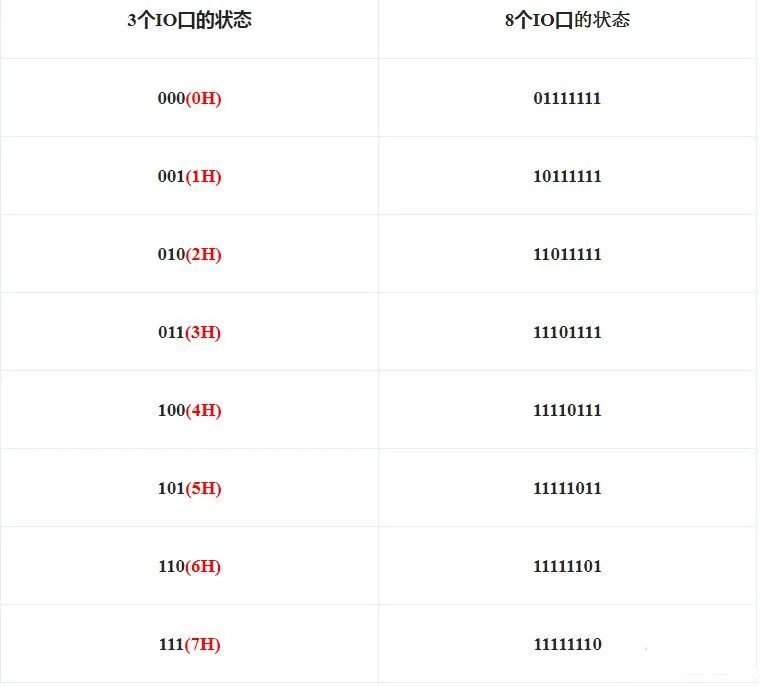

ADDR0 ADDR1ADDR2 三个IO口输出8中状态:
