NO.1 蓝桥单片机之74HC138（三八译码器）、74HC573锁存器和或非门

在这里不详细介绍以下各结构是如何得来的（详细可见官方的资料包手册），只介绍各结构的功能。

一：74HC138（三八译码器）

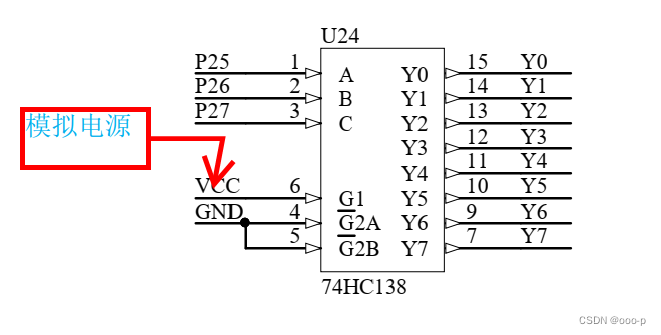

如图，三八译码器是利用p25、p26、p27三个输入来控制8个输出，VCC为电源，GND为接地端。

此译码器的功能就是通过p25、p26、p27三个输入来选择8个输出（Y1、Y2...）中的一个作为最终的输出。

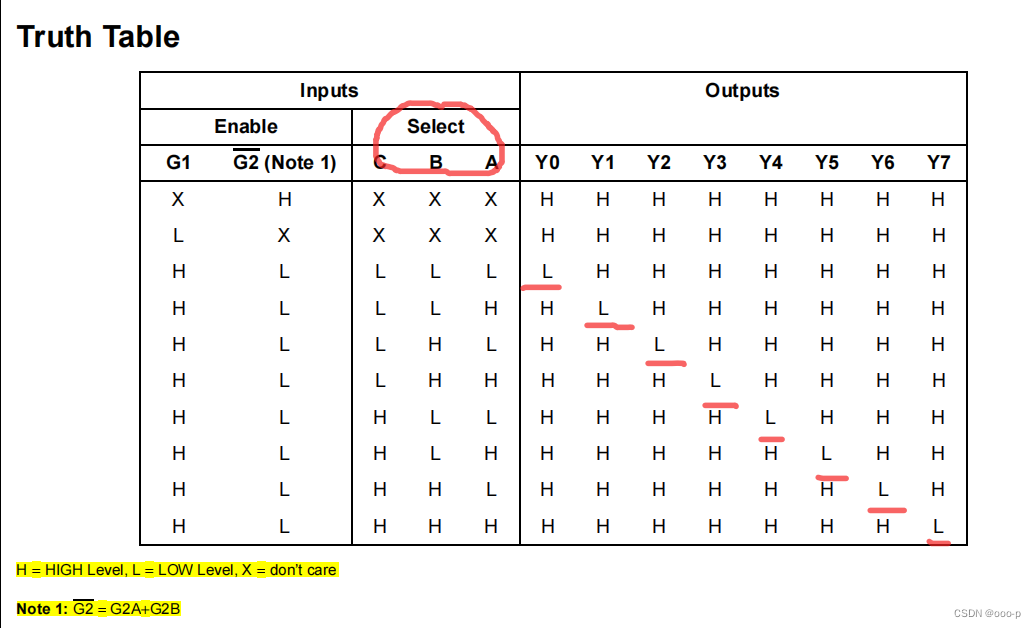

其真值表如图：

可以知道当G1即VCC端为高电平，为低电平时，输入才有效，否则，无论输入什么都无输出。（这里的有效指的是输出为低电平，无输出指的是输出为高电平）

当满足G1即VCC端为高电平，
