光耦驱动继电器电路图大全

文章详细介绍了光耦驱动继电器的工作原理,包括不同状态下的电压变化、电路图示例以及如何在微控制器应用中实现隔离。特别强调了低功耗设计、元件选择和驱动条件的要求。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

光耦驱动继电器电路图(一)




注:

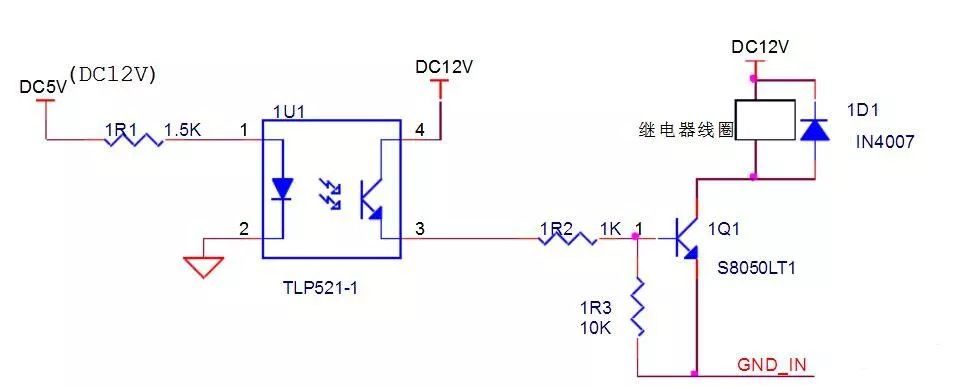

1U1-1脚可接12V,也可接5V,1U1导通,1Q1导通,1Q1-3=0V,线圈两端电压为11.7V.

1U1-1脚不接或接地,1U1不通,1Q1截止,1Q1-3=11.9V,线圈两端电压为0V。




注:

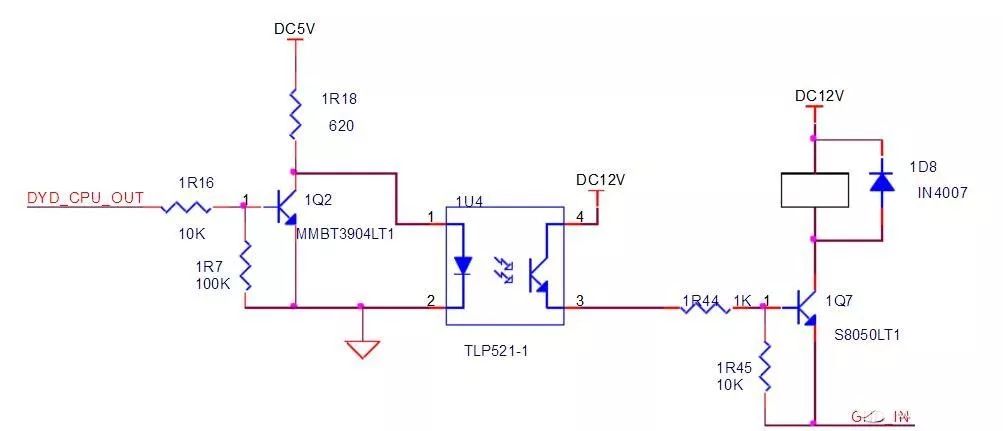

“DYD_CPU_OUT”连接LPC2367,输出高低电平,高电平,1U4不通,1Q7不通,UCE=12V,1Q7-3=12V,线圈两端电压为0V。

DYD_CPU_OUT”为低电平,1U4导通,U43=1V,U3=11V,UCE=0V,1Q1-3=0V,线圈两端电压为11.7V。以上两图是低电平使能。

这两种适用于CPU初始化时,GPIO口为高电平的情况,否则初始化会造成误动作。
