七款人体感应报警器电路图

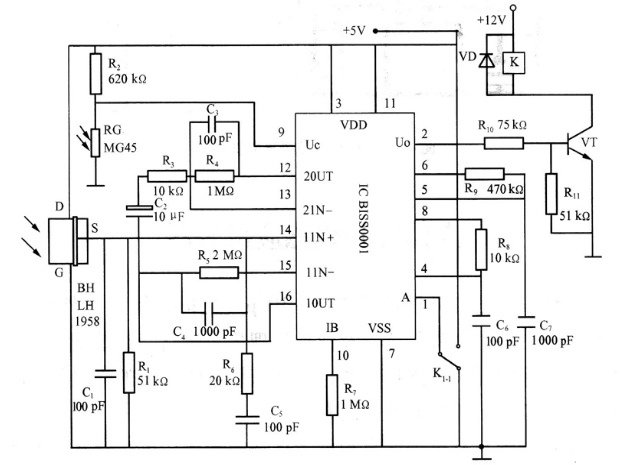

人体感应报警器电路图（一）

人体发出的红外线波长在9～10um之间，属远红外线区。我们利用热释电红外传感器及信号处理集成电路，组装成一个人体红外线感应开关电路报警器，它能依靠人体发出的微量红外线进行开关控制，控制既准确又有效。

该报警器具有灵敏度高和抗干扰强的特点，可广泛用于与人体走动有关的多种自动控制装置中，如楼道、仓库、住宅等，能有效地进行外人入侵探测和报警。

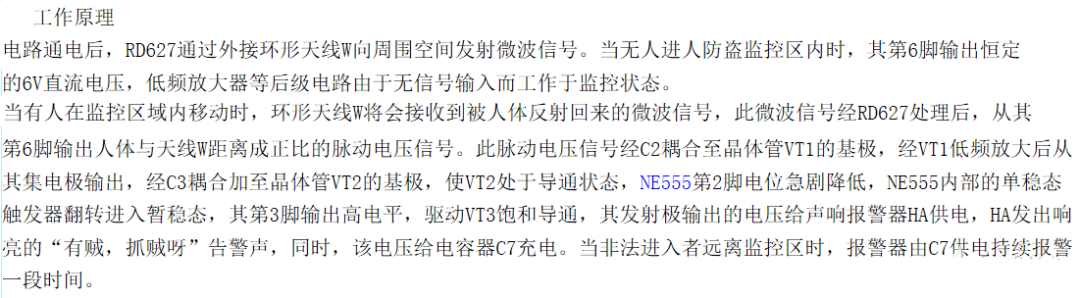

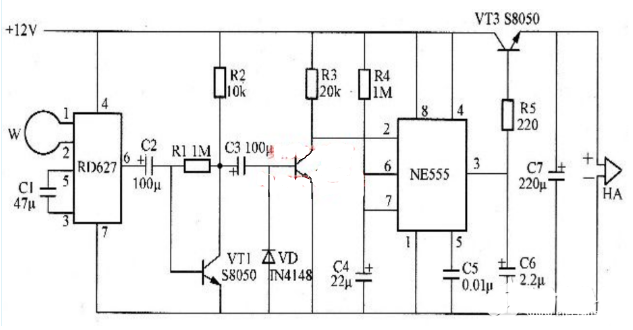

人体感应报警器电路图（二）

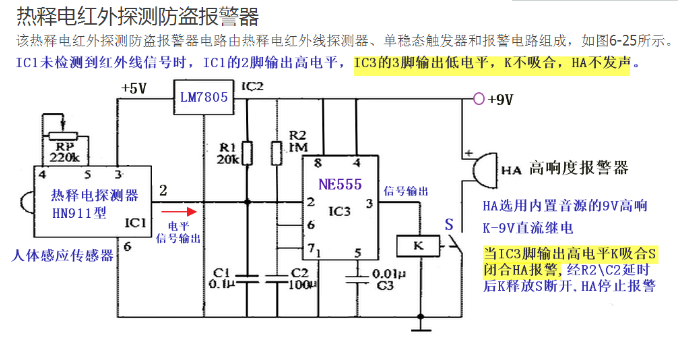

人体感应报警器电路图（三）





人体感
