Scapy学习笔记之常见‘层’（Layer）的详解

---

前言

因官方文档中对一些函数API与部分的基础概念讲解比较笼统或者难以理解（不讲人话），所以本文准备对其进行一些补充

我在上一篇文章中探讨了关于Scapy的基本的数据包对象的结构和如何形象去理解Scapy为什么要将数据包的定义语句设置成这样，感兴趣的可以去看看：
Scapy学习笔记之数据包的结构

今天这篇文章，笔者来讨论一下Scapy中一些常见的 层 的基本概念，与其内部的一些参数的解释，要理解以下的内容，最好有计算机网络和Scapy基本的数据包的结构的知识，因为Scapy的内核就是我们熟悉的计算机网络中讲的数据包的概念

---

一、层（Layer）是什么？

• 在Scapy中，数据包都是由不同的层堆叠而成的。详情请看Scapy学习笔记之数据包的结构

二、一些常见的层有哪些？

以下会列举部分常见的层，我们从底层向高层看

1. 数据链路层

• Ether（）：如图，使用ls(Ether())查看其内部字段

  • dst：destination MAC – 数据帧目标MAC地址
  • src：source MAC – 数据帧的源MAC地址，即发送这个包的网卡的MAC地址，以上就是我的网卡的MAC地址（默认，毕竟是可以改的）
  • type：以太网类型，指示上层协议的类型，常见的有ipv4（0x0800），ARP（0x0806），ipv6（0x86dd）

注：一般如果构造出的数据包要在局域网中传输时，会加上Ether（），可以为数据包指定MAC地址，比如构造ARP包来探测局域网中的主机。
arp_pkt =Ether(dst=‘FF:FF:FF:FF:FF:FF’)/ARP(pdst=‘192.168.124.0/24’) 这是构造一个ARP数据包，将其广播出去，ARP（）后面会有简单的解释
pdst(目标地址应该在发送主机的同一个网段中，因为网关一般是不会转发ARP的请求包的，但ping发送的ICMP包是可以被转发的)

2. 网络层

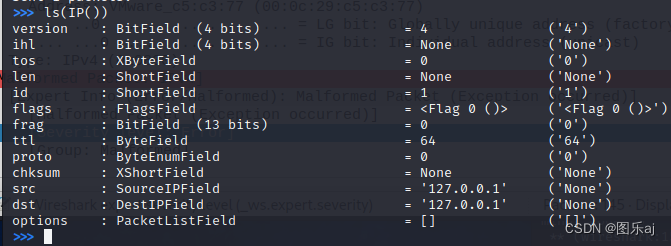

• IP()：如图，使用ls（）查看IP（）
  • ion：IP协议版本号，默认为4，也可以为6（ipv6）
  • ihl：IP包头长度（Internet Header Length），指定IP包头的长度，以32位字（4字节）为单位算。
  • tos：服务类型（Type of Service），指定IP包的优先级、Qos（Quality of Service）和特定服务要求。
  • len：IP数据包的总长度，包括IP包头和IP包载荷（Payload）的长度。如果未指定，默认会根据实际的包头和载荷计算得出
  • id：IP数据包的表示符（identifier），通常用于数据包重组和相关性
  • flags：用于设置标志位和片偏移（Fragmentation Offset）
  • frag：IP数据包是否需要分片，以及分片的偏移量
  • ttl：生存时间（Time to live），指定数据包在网络中的最大存活时间（跳数）
  • proto：上层协议类型，指IP包的上层协议，如TCP（6）或UDP（17）
  • src：源IP地址（Source IP Address）
  • dst：目标IP地址（Destination IP Address）

注：其中version、src、dst使用较多，其他一般默认值，proto会根据上层协议自动填充

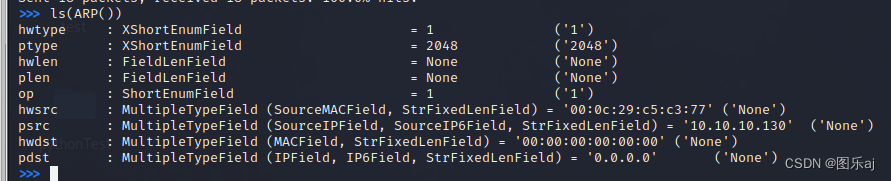

• ARP():

  • op：指定ARP操作类型（ARP operation）。常用的操作类型包括请求（op=1）和应答（op=2）。
  • hwtype：指定硬件类型（Hardware type），默认为1，表示以太网。
  • ptype：指定协议类型（Protocol type），默认为0x0800，表示IPv4。
  • hwlen：指定硬件地址长度（Hardware address length），默认为6，表示以太网MAC地址的长度。
  • plen：指定协议地址长度（Protocol address length），默认为4，表示IPv4地址的长度。
  • hwdst：指定目标硬件地址（Target hardware address），即目标主机的MAC地址。
  • pdst：指定目标协议地址（Target protocol address），即目标主机的IP地址。
  • hwsrc：指定源硬件地址（Source hardware address），即源主机的MAC地址。
  • psrc：指定源协议地址（Source protocol address），即源主机的IP地址。

注：hwsrc、psrc一般会默认被设置成自己的主机的网卡的MAC与IP

3. 传输层

• TCP():如图
  • sport：源端口号，发送方的端口号
  • dport：目标端口号
  • seq：序列号（Sequence Number），用于标识数据包在TCP连接中的顺序
  • ack：确认号（Acknowledgment Number），用于确认接收到的数据包的序列号
  • dataofs：数据偏移量（Data Offset），指示TCP包头的长度，以32位字（4字节）为单位计算
  • reserved：保留字段（Reserved Bits），一些保留用于特定目的的比特位
  • flags：用于设置标志位的比特位，包括ACK，SYN，FIN等。通过设置这些标志位，可以控制TCP的连接建立、数据传输和连接关闭过程
  • window：窗口大小（Window Size），指示发送方预留用于接收缓冲的字节数
  • chksum：校验和（Checksum），用于验证TCP数据包中紧急数据的位置
  • urgptr：紧急指针（Urgent Pointer），指示TCP数据包中紧急数据的位置
  • options：可选字段（Options），用于在TCP包头中添加各种选项

注：sport、dport、seq、ack、flags使用较多

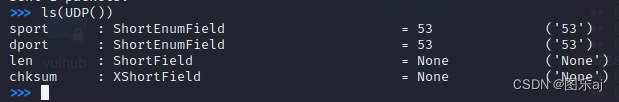

• UDP():

  • sport：源端口号
  • dport：目标端口号
  • len：UDP数据包的长度，包括UDP头部和数据部分的长度，若为指定则默认会根据实际头部和数据计算得出
  • chksum：校验和，用于检验UDP头部和数据的完整性

注：sport、dport使用较多

4. 应用层

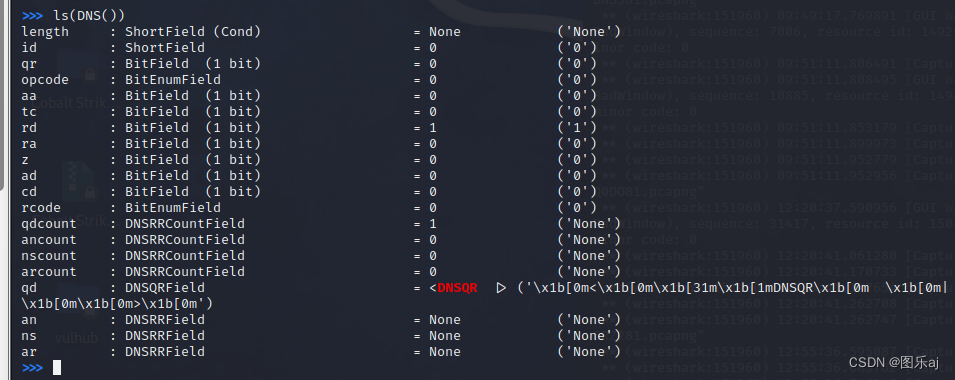

• DNS（）

  • id：标识符（identifier），用于唯一标识一个DNS查询或响应
  • qr：查询/响应标志位（Query/Response），指示该数据包是一个查询请求还是一个响应
  • opcode：操作码（Opcode），指示DNS消息的类型，例如查询、更新
  • aa：授权回答标志位（Authoritative Answer），指示响应是否是权威回答
  • tc：截断标志位（Truncated），指示响应是否被截断
  • rd：递归查询标志位（Recursion Desired），指示发起者是否希望进行递归查询
  • ra：递归可用标志位（Recursion Available），指示DNS服务器是否支持递归查询
  • z：预留字段（Reserved），保留未来使用
  • rcode：响应码（Response Code），指示响应的状态，例如成功、格式错误、服务器失败等
  • qd：查询部分（Question Section），包含域名查询的相关信息，如域名和查询类型
  • an：回答部分（Answer Section），包含DNS响应中的回答记录
  • ns：权威部分（Authority Section），包含响应中的权威记录
  • ar：附加部分（Additional Section），包含响应中的附加记录

注：这些高级的应用层协议的操作就比较丰富，这里就举一个简单的DNS的例子
dns_pkt = IP(dst=‘192.168.124.1’)/UDP()/DNS(id=1234, qd=DNSQR(qname=‘www.baidu.com’, qtype=“A”))
这里定义了一个查询百度网址的IP地址的dns数据包，未指定的参数会使用默认值

---

总结

本篇文章旨在起一个抛砖引玉的作用，笔者认为只掌握了这几种典型的层的用法，其他的层的使用方法也类似，我们清楚了从哪一个角度去分析 层，使用它。
另外，笔者的下一篇文章准备写sr（）、srp（）这一类的用于发送与接收数据包的API的用法、区别以及其响应的数据包的结构是怎样的，应该如何处理获取其数据
