DMA
1. DMA介绍
1.1 什么是DMA？
令人头秃的描述：
DMA（Direct Memory Access，直接存储器访问）提供在外设与内存、存储器和存储器之间的高速数 据传输使用。它允许不同速度的硬件装置来沟通，而不需要依赖于CPU，在这个时间中，CPU对于内存 的工作来说就无法使用。
简单描述：
就是一个数据搬运工！！
1.2 DMA的意义
代替 CPU 搬运数据，为 CPU 减负。
1. 数据搬运的工作比较耗时间；
2. 数据搬运工作时效要求高（有数据来就要搬走）；
3. 没啥技术含量（CPU 节约出来的时间可以处理更重要的事）。
1.3 搬运什么数据？
存储器、外设
这里的外设指的是spi、usart、iic、adc 等基于APB1 、APB2或AHB时钟的外设，而这里的存储器包括 自身的闪存(flash)或者内存(SRAM)以及外设的存储设备都可以作为访问地源或者目的。
存储器→存储器
存储器→外设
外设→存储器
2. DMA框图
3. DMA控制器
STM32F103 有 2 个 DMA 控制器，DMA1 有 7 个通道，DMA 2 有 5 个通道。 一个通道每次只能搬运一个外设的数据！！ 如果同时有多个外设的 DMA 请求，则按照优先级进行响应。 STM32F103C8T6 只有 DMA1 ！
DMA1有7个通道：
DMA2 有 5 个通道：
4. DMA优先级管理
优先级管理采用软件+硬件：
软件： 每个通道的优先级可以在DMA_CCRx寄存器中设置，有4个等级 最高级>高级>中级>低级
硬件： 如果2个请求，它们的软件优先级相同，则较低编号的通道比较高编号的通道有较高的优先权。 比如：如果软件优先级相同，通道2优先于通道4
5. DMA传输方式
DMA_Mode_Normal（正常模式）
一次DMA数据传输完后，停止DMA传送 ，也就是只传输一次
DMA_Mode_Circular（循环传输模式）
当传输结束时，硬件自动会将传输数据量寄存器进行重装，进行下一轮的数据传输。 也就是多次传输 模式
6. 指针递增模式
外设和存储器指针在每次传输后可以自动向后递增或保持常量。当设置为增量模式时，下一个要传输的地址 将是前一个地址加上增量值。
7. DMA数据对齐方式
8 . D M A 寄 存 器 及 库 函 数 介 绍
__ H A L _ R C C _ D M A 1 _ C L K _ E N A B L E ( … )
H A L _ D M A _ I n i t ( … )
H A L _ D M A _ S t a r t ( … )
__ H A L _ L I N K D M A ( … )
H A L _ U A R T _ T r a n s m i t _ D M A ( … )
H A L _ U A R T _ R e c e i v e _ D M A ( … )
__ H A L _ D M A _ G E T _ F L A G ( … )
__ H A L _ D M A _ E N A B L E ( … )
__ H A L _ D M A _ D I S A B L E ( … )
小 实 验 1 ： D M A 内 存 到 内 存 数 据 搬 运
实 验 目 的
使 用 D M A 将 一 个 大 数 组 的 数 据 搬 运 到 另 一 个 位 置
头文件
//目标的数组，大小一样
#include "dma.h"
#include "sys.h"
#include "stdio.h"
#include "sys.h"
void dma_transimt(void);
void dma_init(void);
#define BUF_SIZE 16
//原数组
uint32_t scr_buf[BUF_SIZE] = {
0x00000000,0x11111111,0x22222222,0x33333333,
0x44444444,0x55555555,0x66666666,0x77777777,
0x88888888,0x99999999,0xAAAAAAAA,0xBBBBBBBB,
0xCCCCCCCC,0xDDDDDDDD,0xEEEEEEEE,0xFFFFFFFF
}; //数组比较大
//目标的数组，大小一样
uint32_t dst_buf[BUF_SIZE] = {0};
DMA_HandleTypeDef dma_handle = {0};
dma初始化
void dma_init(void)
{
__HAL_RCC_DMA1_CLK_ENABLE();
//提供的表格只适用于外设，内存之间随便一个通道都可以
dma_handle.Instance = DMA1_Channel1; //指令基地址
dma_handle.Init.Direction = DMA_MEMORY_TO_MEMORY; //指定方向 内存->外设 内存->外设 内存到内存, 外设到外设
//内存相关配置
//数据对齐的方式 一般用8字节对齐
//对其增长方式
dma_handle.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
dma_handle.Init.MemInc = DMA_MINC_ENABLE;//指针往下偏移，如果不偏移每次转运的都是第一个字符
//外设相关配置
//外设对齐的方式 一般用8字节对齐
//外设对齐增长方式
dma_handle.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;;//
dma_handle.Init.PeriphInc = DMA_PINC_ENABLE;;
dma_handle.Init.Priority = DMA_PRIORITY_MEDIUM; //如果只哟一个通道在使用优先级无所谓
dma_handle.Init.Mode = DMA_NORMAL;//传输模式 内存到内存只支持普通的模式，不支持循环模式
HAL_DMA_Init(&dma_handle);
}//转运数据
//*hdma, uint32_t SrcAddress, uint32_t DstAddress, uint32_t DataLength
//句柄，数组，数组，长度
void dma_transimt(void)
{
//原数组传输到目标数组中
//如何判断数据转运完成要求的类型是uint32_t
HAL_DMA_Start(&dma_handle,(uint32_t)scr_buf,(uint32_t)dst_buf,sizeof(uint32_t) * BUF_SIZE);
//如何看 __HAL_DMA_GET_FLAG(__HANDLE__, __FLAG__) 句柄，通道
while(__HAL_DMA_GET_FLAG(&dma_handler,DMA_FLAG_TC1) == RESET);//获取TC位 看是否置1，如果置1循环跳出
//接收完成打印出来
int i = 0;
for(i = 0;i<BUF_SIZE; i++)
{
printf("buf[%d] = %X\r\n", i, dst_buf[i]);//x%为16进制符,想要大写用X
}
}小 实 验 2 ： D M A 内 存 到 外 设 数 据 搬 运
实 验 目 的 使 用 D M A 将 一 个 大 数 组 的 数 据 通 过 串 口 1 发 送 。
代码
#include "sys.h"
#include "dma.h"
#include "stdio.h"
void dma_init(void);
//目标的数组，大小一样
extern UART_HandleTypeDef uart1_handle; /* UART1句柄 */
DMA_HandleTypeDef dma_handle = {0};dma初始化
void dma_init(void)
{
__HAL_RCC_DMA1_CLK_ENABLE();
//提供的表格只适用于外设，串口1的TX是通道4
dma_handle.Instance = DMA1_Channel4; //指令基地址
dma_handle.Init.Direction = DMA_MEMORY_TO_PERIPH; //指定方向 内存->外设 内存->外设 内存到内存, 外设到外设
//内存相关配置
//数据对齐的方式 一般用8字节对齐
//对其增长方式
dma_handle.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;
dma_handle.Init.MemInc = DMA_MINC_ENABLE;//指针往下偏移，如果不偏移每次转运的都是第一个字符,地址递增
//外设相关配置
//外设对齐的方式 一般用8字节对齐
//外设对齐增长方式
dma_handle.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;;//外设地址不能递增，如果递增，数据传数过来地址就跑到其他地方了，每次发到TDR寄存器内，不能递增
dma_handle.Init.PeriphInc = DMA_PINC_DISABLE;
dma_handle.Init.Priority = DMA_PRIORITY_MEDIUM; //如果只哟一个通道在使用优先级无所谓
dma_handle.Init.Mode = DMA_NORMAL;//传输模式 内存到内存只支持普通的模式，不支持循环模式
HAL_DMA_Init(&dma_handle);
//链接_HAL_LINK_DMA 是一个宏函数， 参数 串口句柄，句柄中对应的成员变量，DMA的句柄
__HAL_LINKDMA(&uart1_handle,hdmatx,dma_handle);//在函数中将句柄与dma建立关联
}main函数
#include "sys.h"
#include "delay.h"
#include "led.h"
#include "uart1.h"
#include "dma.h"
extern UART_HandleTypeDef uart1_handle;
//搞一个大数据
uint8_t send_buf[1000] = {0};
int main(void)
{
HAL_Init(); /* 初始化HAL库 */
stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
led_init(); /* LED初始化 */
uart1_init(115200);
dma_init();
// led1_on();
// led1_off();
int i = 0;
for(i = 0;i < 1000; i++)
{
send_buf[i] = 'A';//都是A
HAL_UART_Transmit_DMA(&uart1_handle,send_buf,1000);//发出
}
while(1)
{
led1_on();
led3_off();
delay_ms(500);
led1_off();
led3_on();
delay_ms(500);
}
}
小 实 验 3 ： D M A 外 设 到 内 存 数 据 搬 运
实 验 目 的
使 用 D M A 接 收 串 口 1 数 据 。
案例代码
dma功能代码
头文件
#include "dma.h"
#include "stdio.h"
#include "uart1.h"
#include "sys.h"
void dma_init(void);
//目标的数组，大小一样
extern UART_HandleTypeDef uart1_handle; /* UART1句柄 */
extern uint8_t uart1_rx_buf[UART1_RX_BUF_SIZE]; /* UART1接收缓冲区 */
DMA_HandleTypeDef dma_handle = {0};
dma初始化函数
dma1时钟使能
提供的表格只适用于外设，串口1的TX是通道5
内存相关配置
数据对齐的方式 一般用8字节对齐
对其增长方式
外设相关配置
外设对齐的方式 一般用8字节对齐
外设对齐增长方式
链接_HAL_LINK_DMA 是一个宏函数，参数 串口句柄，句柄中对应的成员变量，DMA的句柄
void dma_init(void)
{
dma1时钟使能
__HAL_RCC_DMA1_CLK_ENABLE();
提供的表格只适用于外设，串口1的TX是通道5
dma_handle.Instance = DMA1_Channel5; //指令基地址
dma_handle.Init.Direction = DMA_PERIPH_TOMEMORY; //外设到内存
内存相关配置
数据对齐的方式 一般用8字节对齐
对其增长方式
dma_handle.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;//8字节对齐
dma_handle.Init.MemInc = DMA_MINC_ENABLE;
外设相关配置
外设对齐的方式 一般用8字节对齐
外设对齐增长方式
dma_handle.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;//8字节对齐
dma_handle.Init.PeriphInc = DMA_PINC_ENABLE;
dma_handle.Init.Priority = DMA_PRIORITY_MEDIUM;
dma_handle.Init.Mode = DMA_NORMAL;
HAL_DMA_Init(&dma_handle);
链接_HAL_LINK_DMA 是一个宏函数，参数 串口句柄，句柄中对应的成员变量，DMA的句柄
__HAL_LINKDMA(&uart1_handle,hdmarx,dma_handle);//在函数中将句柄与dma建立关联
//将uart1_handle的数据保存到串口的缓冲区，串口大小
HAL_UART_Receive_DMA(&uart1_handle, uart1_rx_buf,UART1_RX_BUF_SIZE);
}uart1功能代码
头文件
#include "stdio.h"
#include "sys.h"
/* 错误代码 */
#define UART_EOK 0 /* 没有错误 */
#define UART_ERROR 1 /* 通用错误 */
#define UART_ETIMEOUT 2 /* 超时错误 */
#define UART_EINVAL 3 /* 参数错误 */
/* UART收发缓冲大小 */
#define UART1_RX_BUF_SIZE 128
#define UART1_TX_BUF_SIZE 64
void uart1_init(uint32_t bound); /* 串口初始化函数 */
extern DMA_HandleTypeDef dma_handle;
UART_HandleTypeDef uart1_handle; /* UART1句柄 */
重定义fputc函数
printf函数最终会通过调用fputc输出字符串到串口
in fputc(int ch, FILE *f)
{
while((USART1->SR & 0x04) == 0);//改为是否变为1
USART1->DR = (uint8_t)ch;
return ch;
}
串口1初始化函数
void uart1_init(uint32_t baudrate)
{
uart1_handle.Instance = USART1; //选择USART1
uart1_handle.Init.BaudRate = baudrate; //设置波特率
uart1_handle.Init.WordLength = UART_WORDLENGTH_8B;//串口字符格式
uart1_handle.Init.StopBits = UART_STOPBITS_1; //一个停止位
uart1_handle.Init.Parity = UART_PARITY_NONE; //不设置奇偶校验位
uart1_handle.Init.HwFlowCtl = UART_HWCONTROL_NONE;//无硬件流控制
uart1_handle.Init.Mode = UART_MDOE_TX_RX; // 接收传输模式
HAL_UART_Init(&uart1_handle);
}UART底层初始化函数msp
void HAL_UART_MspInit(UART_HandleTypeDef *Huart)
{
公共服务函数需要判断是否为USART1接收的数据
//gpio，NVIC，接收中断使能
GPIO_InitTypeDef gpio_init_struct;
if(huart->Instance == USART1)
{
__HAL_RCC_GPIOA_CLK_ENABLE();
__HAL_RCC_USART1_CLK_ENABLE();
gpio_init_struct.Pin = GPIO_PIN_9;
gpio_init_struct.Mode = GPIO_MODE_AF_PP;
gpio_init_struct.Pull = GPIO_PULLUP;
gpio_init_struct.Speed= GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOA,&gpio_init_struct);
gpio_init_struct.Pin = GPIO_PIN_10;
gpio_init_struct.Mode = GPIO_MODE_AF_INPUT;
__HAL_UART_ENABLE_IT(uart1_handle,UART_IT_RXNE);//不为空标志位使能
__HAL_UART_ENABLE_IT(uart1_handle,UART_IT_IDLE);//空闲中断标志位中断
}
}UART1接收缓冲区清除
void uart1_rx_clear(void)
{
memset(uart1_rx_buf,0,sizeof(uart1_rx_buf));
uart1_rx_len = 0;
}串口1中断服务函数 在此使用接收中断及空闲中断，实现不定长数据收发
void USART1_IRQHandler(void)
{
uint8_t receive_data = 0;
if(__HAL_UART_GET_FLAG(&uart_handle,UART_FLAG_RXNE) != RESET)
{
if(uart1_rx_len >= sizeof(uart1_rx_buf))
uart1_rx_len = 0;
HAL_UART_Receive(&uart1_handle,&receive_data,1,1000);
uart1_rx_buf[uart1_rx_lem++] = receive_data;
}
/空闲中断，之前直接打印出来，现在需要搬运出来
if(__HAL_UART_GET_FLAG(&uart_handle,UART_FLAG_IDLE)! == RESET)
{
//清除空闲中断
__HAL_UART_CLEAR_IDLEFLAG(&uart1_handle);
//停止DMA传输干扰
HAL_UART_DMAStop(&uart1_handle);
//获取接收道德数据长度 当前还有多少个数据没有传输
uart1_rx_len = UART1_RX_BUF_SIZE - __HAL_DMA_GET_COUNTER(&dma_handle);
//打印接收到的内容
printf("recv:%s. recv_len: %d\r\n",uart1_rx_buf,uart1_rx_len);
//清空接收缓冲
uart1_rx_clear();
//重新开启dma传输
//使能串口接收 串口句柄，串口接收的缓冲区，size
HAL_UART_Receive_DMA(&uart1_handle,uart1_rx_buf,UART_RX_BUF_SIZE);
}
}#include "sys.h"
#include "delay.h"
#include "led.h"
#include "uart1.h"
#include "dma.h"
int main(void)
{
HAL_Init(); /* 初始化HAL库 */
stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
led_init(); /* LED初始化 */
uart1_init(115200);
dma_init();
printf("hello world\r\n");
while(1)
{
}
}

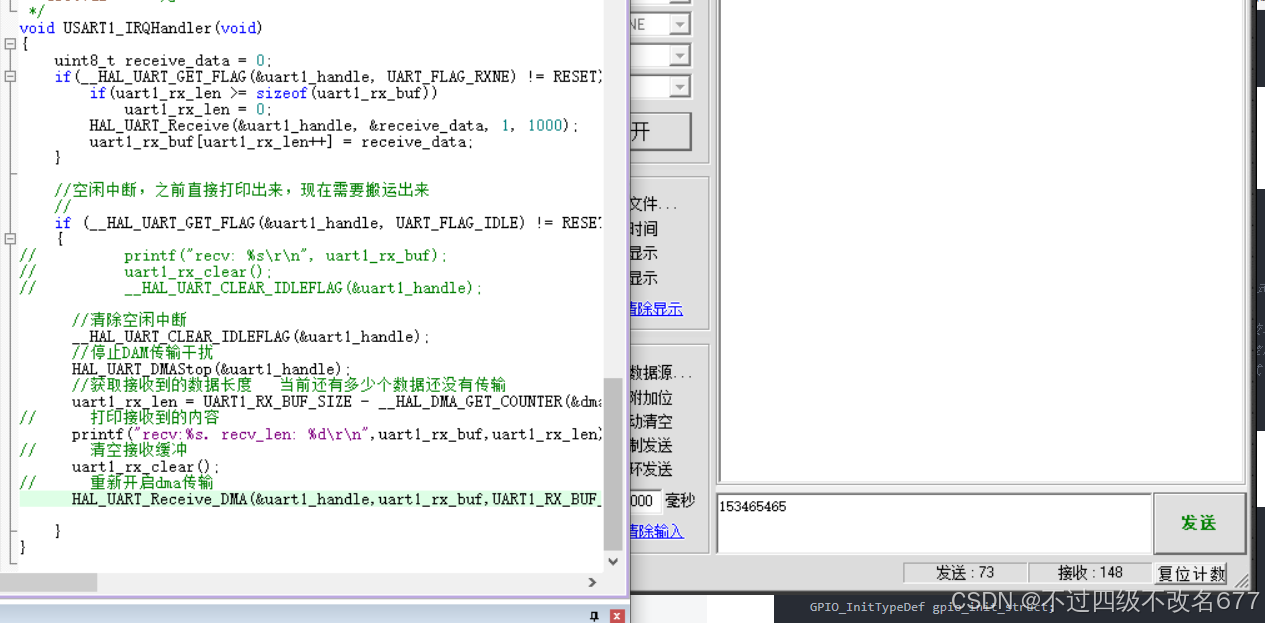

实验现象
