【最短路径模型】

最短路径模型的原理介绍和应用

引言

在现实生活中，我们经常需要寻找最短路径，例如规划旅行路线、网络路由、货物配送等。最短路径模型是一个重要的优化问题，其目标是找到两个节点之间的最短路径，即经过的边权重之和最小。

本篇博客将介绍最短路径模型的原理，包括两种常见的算法：Dijkstra算法和Floyd-Warshall算法。我们还将介绍最短路径模型在实际应用中的例子，并提供相应的实战项目和Python代码。

最短路径模型的原理

最短路径模型可以使用图论中的最短路径算法来解决，其中最著名的算法是Dijkstra算法和Floyd-Warshall算法。

Dijkstra算法

Dijkstra算法是一种贪心算法，用于解决单源最短路径问题。它的基本思想是通过不断扩展最短路径树来逐步确定源节点到其他所有节点的最短路径。

Dijkstra算法的步骤如下：

1. 创建一个距离列表dist，用于记录源节点到各个节点的距离。初始时，将源节点的距离设为0，其他节点的距离设为无穷大。
2. 创建一个集合visited，用于记录已经确定最短路径的节点。
3. 当visited集合不包含所有节点时，执行以下步骤：
   • 从未访问的节点中选择距离最小的节点u，将其加入visited集合。
   • 对于节点u的所有邻居节点v，如果通过节点u可以获得比当前距离更短的路径，则更新节点v的距离。
4. 当visited集合包含所有节点时，Dijkstra算法结束。

Floyd-Warshall算法

Floyd-Warshall算法是一种动态规划算法，用于解决多源最短路径问题。它的基本思想是通过中间节点逐步更新节点之间的最短路径。

Floyd-Warshall算法的步骤如下：

1. 创建一个距离矩阵dist，用于记录节点之间的距离。初始时，将已知的边的权重填入矩阵，其他位置设为无穷大。

2. 对于每个节点k，依次执行以下步骤：

   • 对于每一对节点i和j，如果通过节点k可以获得比当前距离更短的路径，则更新节点i和j之间的距离。

3. 当所有节点作为中间节点都被考虑过后，Floyd-Warshall算法结束。

最短路径模型的应用

最短路径模型在实际应用中有广泛的应用场景，下面介绍两个常见的例子：地图导航和网络路由。

地图导航

地图导航是最短路径模型的一个典型应用。通过使用最短路径算法，我们可以找到两个地点之间的最短路线，并提供导航指引。

实战项目：地图导航应用

我们可以使用Python和地图API来创建一个地图导航应用。用户输入起点和终点，程序会调用地图API获取路线信息，并使用最短路径模型计算最短路径。最后，将最短路径显示在地图上，并提供导航指引。

以下是使用Python实现最短路径模型的示例代码：

import networkx as nx
import matplotlib.pyplot as plt

def calculate_shortest_path_edges(graph, source, target):
    path_nodes = nx.shortest_path(graph, source, target)
    path_edges = [(path_nodes[i], path_nodes[i+1]) for i in range(len(path_nodes)-1)]
    return path_edges

# 创建一个有向图
G = nx.DiGraph()
G.add_edge('A', 'B', weight=1)
G.add_edge('B', 'C', weight=2)
G.add_edge('A', 'C', weight=4)
G.add_edge('C', 'D', weight=1)
G.add_edge('D', 'A', weight=3)



# 计算最短路径的边列表
shortest_path_edges = calculate_shortest_path_edges(G, 'A', 'D')

# 绘制图形
pos = nx.spring_layout(G)
nx.draw_networkx(G, pos)
nx.draw_networkx_edges(G, pos, edgelist=shortest_path_edges, edge_color='r', width=2)
nx.draw_networkx_labels(G, pos)

# 添加边的权重标签
edge_labels = nx.get_edge_attributes(G, 'weight')
nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_labels)

plt.show()

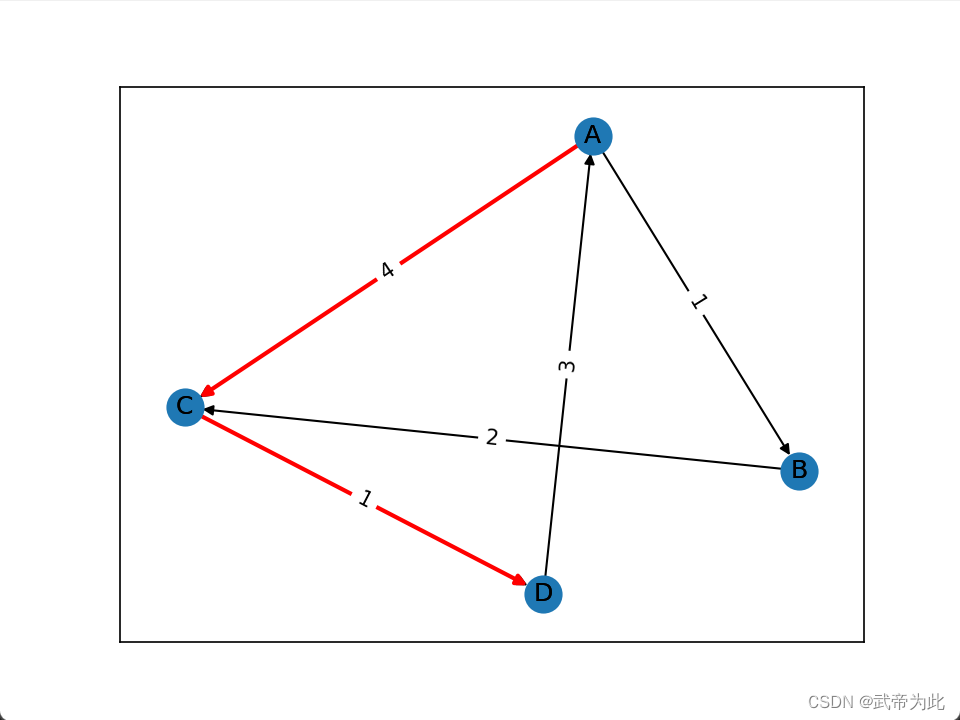

结果如图：

网络路由

最短路径模型在计算机网络中的网络路由中发挥重要作用。通过计算各个节点之间的最短路径，可以为数据包选择最优的传输路径，从而提高网络的传输效率。

实战项目：网络路由选择算法

我们可以使用Python和网络拓扑图来实现一个网络路由选择算法。通过读取网络拓扑信息，并使用最短路径模型计算每个节点之间的最短路径。然后，将最短路径信息导入路由器，以指导数据包的传输路径选择。

以下是使用Python实现最短路径模型的示例代码：

import networkx as nx

def compute_shortest_paths(graph):
    shortest_paths = dict(nx.all_pairs_dijkstra_path(graph))
    return shortest_paths

# 创建一个有向图
G = nx.DiGraph()
G.add_edge('A', 'B', weight=1)
G.add_edge('B', 'C', weight=2)
G.add_edge('A', 'C', weight=4)
G.add_edge('C', 'D', weight=1)
G.add_edge('D', 'A', weight=3)

# 计算最短路径
shortest_paths = compute_shortest_paths(G)

# 打印最短路径
for source, paths in shortest_paths.items():
    for target, path in paths.items():
        print(f"Shortest path from {source} to {target}: {path}")

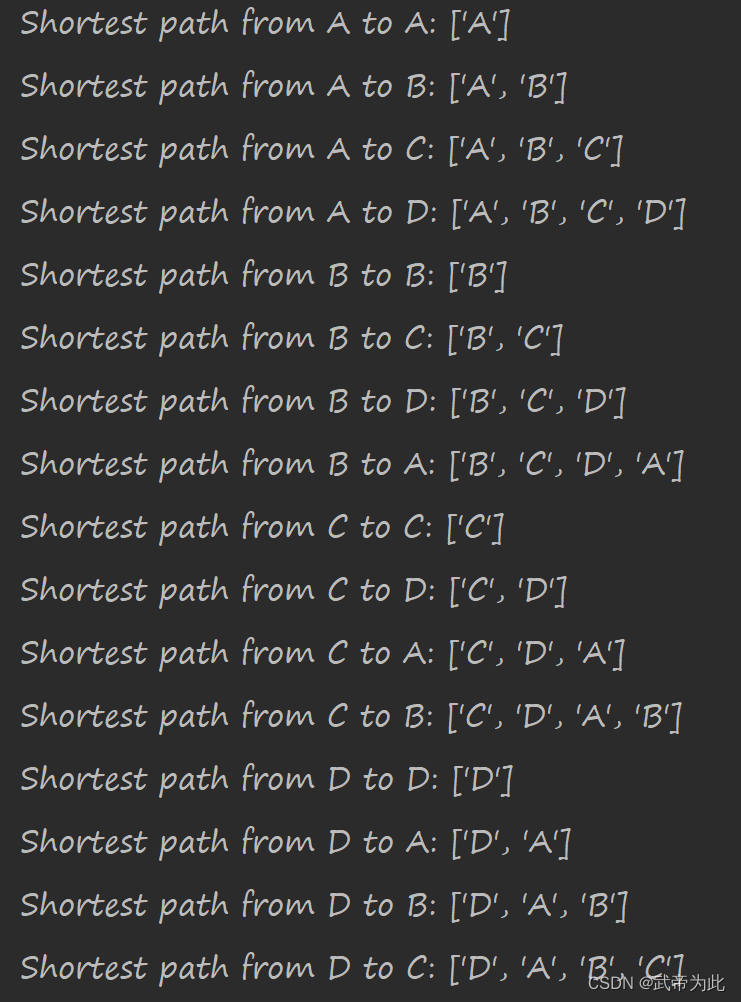

结果如图：

结论

最短路径模型可以通过最短路径算法来解决。
