HCIP OSPF实验

最新推荐文章于 2025-12-16 17:28:36 发布
原创 最新推荐文章于 2025-12-16 17:28:36 发布 · 64 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络

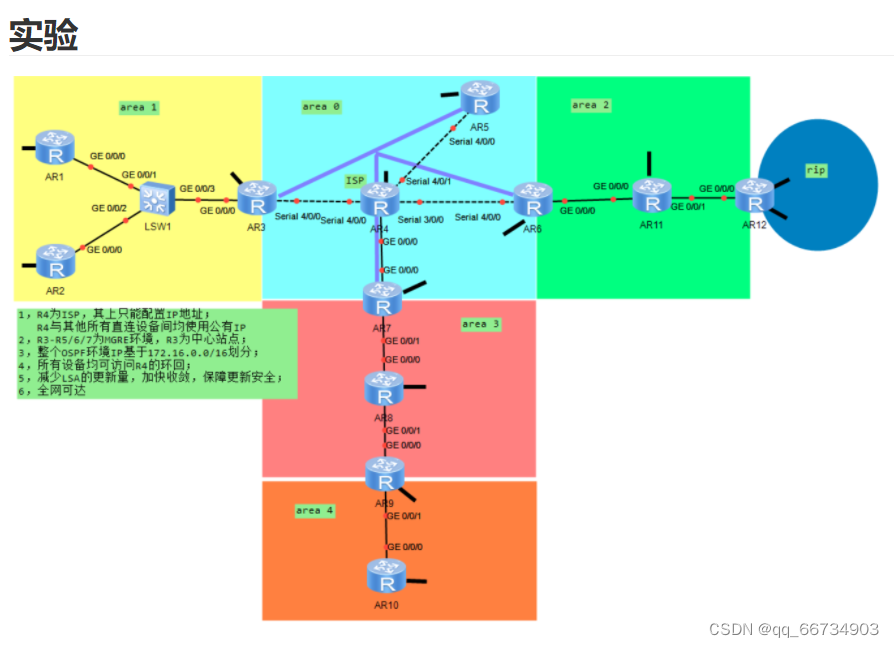

文章详细描述了多个路由器（R1-R12）的OSPF网络配置，涉及路由ID、网络接口、区域划分、STUB区域、MD5认证和NHRP等技术，展示了路由器间的通信和安全配置。

配置：

R1

[r1-GigabitEthernet0/0/0]ip ad 172.16.33.1 29
[r1-LoopBack0]ip ad 172.16.34.1 24

[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]a 1
[r1-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255

[r1]os
[r1]ospf 1
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]stub

[r1]ospf 1
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]authentication-mode md5 1 123

R2

[r2-GigabitEthernet0/0/0]ip ad 172.16.33.2 29
[r2-LoopBack0]ip ad 172.16.35.1 24

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]a 1
[r2-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255

[r2]ospf 1
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]stub

[r2-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123

R3

[r3-GigabitEthernet0/0/0]ip ad 172.16.33.3 29
[r3-LoopBack0]ip ad 172.16.36.1 24

[r3-LoopBack0]int s4/0/0
[r3-Serial4/0/0]ip ad 34.0.0.1 24

[r3-Serial4/0/0]quit

[r3]ip route-static 0.0.0.0 0 34.0.0.2

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]a 1
[r3-ospf-1-area-0.0.0.1]network 172.16.32.0 0.0.7.255

[r3-ospf-1-area-0.0.0.1]a 0
[r3-ospf-1-area-0.0.0.0]net
[r3-ospf-1-area-0.0.0.0]network 172.16.1.1 0.0.0.0


[r3]int t0/0/0
[r3-Tunnel0/0/0]ip address 172.16.1.1 29
[r3-Tunnel0/0/0]tunnel-protocol gre p2mp
[r3-Tunnel0/0/0]source 34.0.0.1
[r3-Tunnel0/0/0]nhrp network-id 100
[r3-Tunnel0/0/0]nhrp entry multicast dynamic

[r3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0
[r3]ip route-static 172.16.32.0 19 NULL 0

[r3]ospf 1
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]stub no-summary

[r3-ospf-1-area-0.0.0.1]quit

[r3]acl 2000
[r3-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255

[r3-acl-basic-2000]quit

[r3]int s4/0/0
[r3-Serial4/0/0]nat outbound 2000

[r3-Tunnel0/0/0]ospf timer hello 10

[r3-Tunnel0/0/0]quit

[r3]ospf 1
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123

R4

[isp-Serial4/0/0]ip ad 34.0.0.2 24
[isp-Serial3/0/0]ip ad 46.0.0.2 24
[isp-Serial4/0/1]ip a d45.0.0.2 24
[isp-GigabitEthernet0/0/0]ip ad 47.0.0.2 24
[isp-LoopBack0]ip ad 4.4.4.4 24

R5
[r5-Serial4/0/0]ip a 45.0.0.1 24
[r5-LoopBack0]ip a 172.16.2.1 24

[r5-LoopBack0]quit

[r5]ip route-static 0.0.0.0 0 45.0.0.2


[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]a 0
[r5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[r5-ospf-1-area-0.0.0.0]quit

[r5]interface Tunnel0/0/0
[r5-Tunnel0/0/0] ip address 172.16.1.2 29
[r5-Tunnel0/0/0] tunnel-protocol gre p2mp
[r5-Tunnel0/0/0] source Serial4/0/0
[r5-Tunnel0/0/0] nhrp network-id 100
[r5-Tunnel0/0/0] nhrp entry 172.16.1.1 34.0.0.1 register

[r5-Tunnel0/0/0]ospf network-type p2mp

[r5-Tunnel0/0/0]ospf timer hello 10

R6

[r6-Serial4/0/0]ip a 46.0.0.1 24
[r6-GigabitEthernet0/0/0]ip ad 172.16.64.1 30
[r6-LoopBack0]ip a 172.16.3.1 24

[r6]ip route-static 0.0.0.0 0 46.0.0.2

[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]a 0
[r6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.3.255
[r6-ospf-1-area-0.0.0.0]a 2

[r6-ospf-1-area-0.0.0.2]network 172.16.64.1 0.0.0.0

[r6]interface Tunnel0/0/0
[r6-Tunnel0/0/0] ip address 172.16.1.3 29
[r6-Tunnel0/0/0] tunnel-protocol gre p2mp
[r6-Tunnel0/0/0] source Serial4/0/0
[r6-Tunnel0/0/0] nhrp network-id 100
[r6-Tunnel0/0/0] nhrp entry 172.16.1.1 34.0.0.1 register
[r6-Tunnel0/0/0]ospf network-type p2mp

[r6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0
[r6]ip route-static 172.16.64.0 19 NULL 0

[r6]ospf 1
[r6-ospf-1]area 2
[r6-ospf-1-area-0.0.0.2]nssa no-summary

[r6-ospf-1-area-0.0.0.2]quit

[r6]acl 2000
[r6-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r6-Serial4/0/0]nat outbound 2000

[r6-Serial4/0/0]int t0/0/0

[r6-Tunnel0/0/0]ospf timer hello 10

R7

[r7-GigabitEthernet0/0/1]ip a 172.16.96.1 30
[r7-GigabitEthernet0/0/0]ip a 47.0.0.1 24

[r7-LoopBack0]ip a 172.16.4.1 24

[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]a 0
[r7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.7.255
[r7-ospf-1-area-0.0.0.0]a 3
[r7-ospf-1-area-0.0.0.3]network 172.16.96.1 0.0.0.0
[r7] interface Tunnel0/0/0
[r7-Tunnel0/0/0] ip address 172.16.1.4 29
[r7-Tunnel0/0/0] tunnel-protocol gre p2mp
[r7-Tunnel0/0/0] source GigabitEthernet0/0/0
[r7-Tunnel0/0/0] nhrp network-id 100
[r7-Tunnel0/0/0] nhrp entry 172.16.1.1 34.0.0.1 register


[r7-Tunnel0/0/0]ospf network-type p2mp

[r7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0
[r7]ip route-static 172.16.96.0 19 NULL 0

[r7]ospf 1
[r7-ospf-1]area 3
[r7-ospf-1-area-0.0.0.3]nssa no-summary

[r7]acl 2000
[r7-acl-basic-2000]rule permit source 172.16.0.0 0.0.255.255
[r7-GigabitEthernet0/0/0]nat outbound 2000

R8

[r8-GigabitEthernet0/0/0]ip ad 172.16.96.2 30
[r8-GigabitEthernet0/0/1]ip ad 172.16.96.5 30
[r8-LoopBack0]ip a 172.16.98.1 24

[r8]ospf 1 router-id 8.8.8.8
[r8-ospf-1]a 3
[r8-ospf-1-area-0.0.0.3]network 172.16.0.0 0.0.255.255

[r8]ospf 1
[r8-ospf-1]area 3
[r8-ospf-1-area-0.0.0.3]nssa

R9

[r9-GigabitEthernet0/0/0]ip ad 172.16.96.6 30
[r9-GigabitEthernet0/0/1]ip ad 172.16.128.1 30
[r9-LoopBack0]ip a 172.16.130.1 24

[r9]ospf 2 router-id 9.9.9.9
[r9-ospf-1]a 3
[r9-ospf-1-area-0.0.0.3]network 172.16.96.6 0.0.0.0
[r9-ospf-1-area-0.0.0.3]a 4
[r9-ospf-1-area-0.0.0.4]network 172.16.128.0 0.0.3.255

[r9-ospf-1]asbr-summary 172.16.128.0 255.255.224.0
[r9]ip route-static 172.16.128.0 19 NULL 0

[r9]ospf 1
[r9-ospf-1]area 3
[r9-ospf-1-area-0.0.0.3]nssa

R10

[r10-GigabitEthernet0/0/1]ip ad 172.16.128.2 30
[r10-LoopBack0]ip a 172.16.131.1 24

[r10]ospf 1 router-id 10.10.10.10
[r10-ospf-1]a 4
[r10-ospf-1-area-0.0.0.4]network 172.16.0.0 0.0.255.255

R11

[r11-GigabitEthernet0/0/0]ip ad 172.16.64.2 30
[r11-GigabitEthernet0/0/1]ip ad 172.16.64.5 30

[r11-GigabitEthernet0/0/1]int l0

[r11-LoopBack0]ip a 172.16.66.1 24

[r11]ospf 1 router-id 11.11.11.11
[r11-ospf-1]a 2
[r11-ospf-1-area-0.0.0.2]network 172.16.0.0 0.0.255.255

[r11]ospf 1
[r11-ospf-1]area 2
[r11-ospf-1-area-0.0.0.2]nssa

R12

[r12-GigabitEthernet0/0/0]ip ad 172.16.64.26 30
[r12-LoopBack1]ip a 172.16.160.1 20
[r12-LoopBack0]ip a 172.16.176.1 20

[r12]ospf 1 router-id 12.12.12.12
[r12-ospf-1]a 2
[r12-ospf-1-area-0.0.0.2]network 172.16.64.6 0.0.0.0
[r12]rip 1
[r12-rip-1]v 2
[r12-rip-1]network 172.16.0.0

[r12-ospf-1]asbr-summary 172.16.160.0 255.255.224.0
[r12]ip route-static 172.16.160.0 19 NULL 0

[r12]ospf 1
[r12-ospf-1]area 2
[r12-ospf-1-area-0.0.0.2]nssa
