51单片机数码管

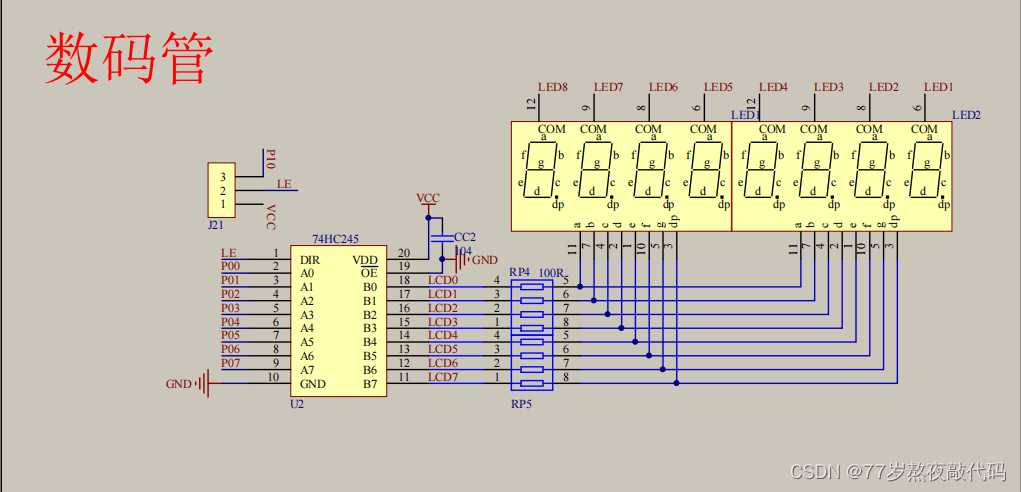

一、数码管内部电路图

1、74HC245简介

74HC245简介

74HC245兼容TTL器件引脚的高速CMOS总线收发器(bustransceiver)，典型的CMOS型三态缓冲门电路，八路信号收发器。由于单片机或CPU的数据/地址/控制总线端口都有一定的负载能力，如果负载超过其负载能力，一般应加驱动器。主要应用于大屏显示，以及其它的消费类电子产品中增加驱动。

74HC245引脚介绍

74HC245的引脚包括输出使能（OE），方向控制（DIR），A组输入/输出（A0-A7），B组输入/输出（B0-B7），电源（VDD）和地（GND）。当跳线帽将DIR与高电平串联，数据由A组传输到B组。当跳线帽将DIR与低电平串联，数据由B组传到A组。

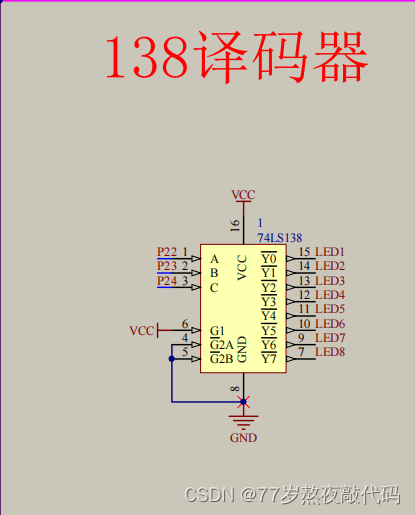

2、74LS138译码器（实现数码管位选）

A,B,C三位控制Y0,Y1,Y2,Y3,Y4,Y5,Y6,Y7八个引脚。例如，当C=0,B=0,A=0时，即000，Y7到Y0分别对应1111 1110；当C=0,B=0,A=1时，即001，Y7到Y0分别对应1111 1101；这样就能通过控制P24,P23,P22三个引脚，实现8个数码管的位选（共阴极，低电平选中数码管）。

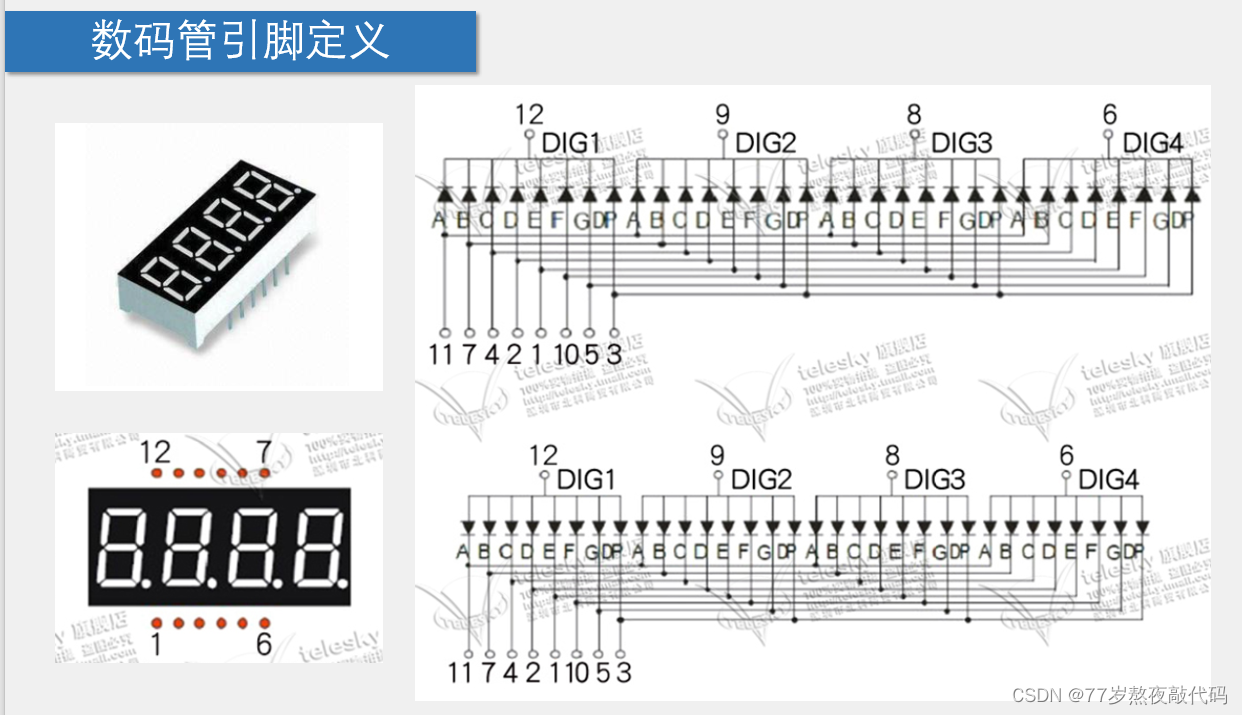

3、段选

以共阴极为例（上图），例如选中第一个数码管后，DIG1引脚为低电平，下方的引脚输入高电平会点亮相应的二极管。0~F对应的段码{0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}。

二、数码管数字显示代码（第几个数码管显示哪个数字）

#include <REGX52.H>

unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F}; //共阴极（位共阴） 段码0，1，2，3，4，5，6，7，8，9

void Delay1ms(unsigned int x)		//@11.0592MHz
{
	unsigned char i, j;
    while(x--)
    {
	i = 11;
	j = 190;
	do
	{
		while (--j);
	} while (--i);
    }
}

void Nixie(unsigned char Location,unsigned char Number)
{

    switch(Location)
    {
        case 1:P2_4=1;P2_3=1;P2_2=1;break;//选中第一个数码管
        case 2:P2_4=1;P2_3=1;P2_2=0;break;//选中第二个数码管
        case 3:P2_4=1;P2_3=0;P2_2=1;break;//选中第三个数码管
        case 4:P2_4=1;P2_3=0;P2_2=0;break;//选中第四个数码管
        case 5:P2_4=0;P2_3=1;P2_2=1;break;//选中第五个数码管
        case 6:P2_4=0;P2_3=1;P2_2=0;break;//选中第六个数码管
        case 7:P2_4=0;P2_3=0;P2_2=1;break;//选中第七个数码管
        case 8:P2_4=0;P2_3=0;P2_2=0;break;//选中第八个数码管
    }
     P0=NixieTable[Number];//数字显示
     Delay1ms(1);//延时1ms，不延时的话，段码直接消隐，数码管变暗
     P0=0x00;//消隐：位码 段码 段码消隐 位码 段码 段码消隐
}

void main ()
{
while(1)
    {
        Nixie(1,5);//第一个数码管显示5
        Nixie(2,2);//第二个数码管显示2
        Nixie(3,1);//第三个数码管显示1
    }
}
