防水Type-C连接器的防水原理与技术实现

一、防水结构设计

防水Type-C连接器的结构设计是其防水性能的基础，常见设计包括：

1. ‌密封圈结构‌：在壳体前端外周壁套设密封圈和止挡环，通过紧密配合防止液体渗入。例如深圳华芯盛精密科技的专利设计中，密封圈与第一止挡环侧壁抵接，形成多重防水屏障2。

2. ‌双层外壳设计‌：采用内外双层金属壳结构，内侧使用拉伸式内膜间，外侧固定五金壳，有效避免插拔时形成的开口影响防水性能916。

3. ‌端子定位结构‌：通过上/下绝缘件内的挡块和定位结构配合止档端子，如昆山杰顺通的专利设计中，上止档端子的第一止档结构配合连接第一定位结构，既增强强度又提升防水性1。

二、防水等级标准

Type-C连接器的防水性能通常以IP防护等级表示：

防水等级	防护能力	测试条件
IP67	防短时浸泡	1米水深30分钟5
IP68	防持续浸泡	1.5米水深30分钟(厂商可自定义更严苛条件)46

IP68是最高防水等级，第一个数字"6"表示完全防尘，第二个数字"8"表示可承受持续水下浸泡46。实际测试中，工业级IP68 Type-C连接器在1米盐水72小时浸泡后仍能保持良好性能13。

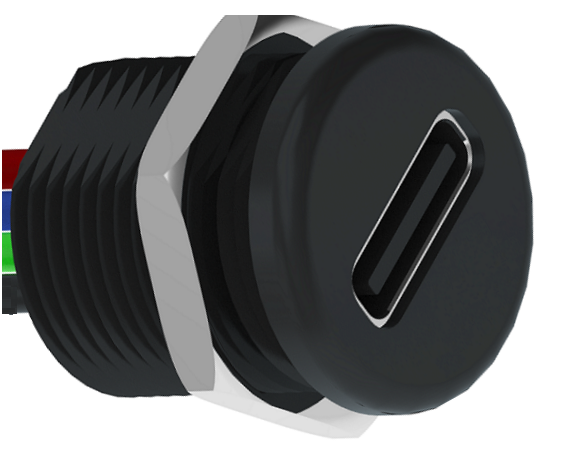

防水TYPEC連接器

額度電流：3.0A  5.0A

額定電壓：12V 30V

插入力:5-20N

拔出力:8-20N

插拔次數:10,000次

防水等級:IPX7

塑膠材質:LCP PA66 -UL-94V0

金屬材料：SUS 銅殼

包裝方式:捲裝

三、关键防水技术

1. 物理密封技术

• ‌O型环密封‌：在接口周围设置硅胶密封圈，使接口与外部环境隔离10
• ‌注塑工艺‌：采用异体注射成型将引脚镶嵌在塑胶内，消除引脚与舌片间的空隙916
• ‌热成型结合‌：塑胶主体与五金外壳通过热工艺结合，避免不同材质接触产生缝隙16

2. 材料防护技术

• ‌液态硅胶包胶‌：通过模具将液态硅胶完全包覆接口，形成无缝隙密封层。工艺包括预处理、注塑成型和后处理等多道工序12
• ‌防水涂层‌：在接口表面涂覆特殊防水材料，形成保护膜阻止水分接触电路11
• ‌点胶工艺‌：使用改性环氧树脂或硅胶进行连接器点胶固化，实现高附着力防水密封18

四、制造工艺与质量控制

防水Type-C连接器的制造涉及精密工艺：

1. ‌冲压与电镀‌：对端子和外壳进行精密冲压，然后电镀防护涂层17
2. ‌注塑成型‌：采用双注射注塑、高压注塑等技术确保密封性和结构牢固性7
3. ‌组装与测试‌：包括防水性能测试、高湿热老化测试等严格质量控制手段7
4. ‌特殊工艺‌：如喷胶工艺使用单组份环氧胶水，经过喷胶、静置、烘烤和全检流程8

五、实际应用与测试

防水Type-C连接器已广泛应用于多种场景：

• ‌消费电子‌：防水手机、智能手表等，满足IP67/IP68日常防水需求315
• ‌工业设备‌：工业相机、水下仪器等，确保潮湿环境稳定运行14
• ‌户外设备‌：潜水装备、水上运动器材等极端环境15

实测数据显示，优质IP68防水Type-C连接器在1米盐水72小时浸泡加温度循环测试后，仍能保持接触电阻仅增加13%，绝缘电阻>100MΩ，数据传输无衰减13。

通过以上多重技术手段的综合应用，现代防水Type-C连接器能够有效防止液体侵入，保障电子设备在潮湿环境下的可靠连接。不同防水等级和工艺的选择取决于具体应用场景和成本考量。
