利用CAD绘制粗糙的横纵断面图（手工绘制）

本次文章的动机是为了完成老师的任务，然后做一个实验报告，熟悉一些CAD的基础操作，方便以后复习以及后续实际应用时的参考，当然也是和各位学习者共同讨论一下是否在实际操作过程中存在错误，欢迎批评指正！

本文中有些所用图片是本人绘画，并不是实际数据，地形数据涉密性比较强，就不用实际的数据了，各位知道其中原理就OK了。

一：所用软件

CAD2007版本和CASS91

二：问题

有一份地形图的图片（划出了需要制作的断面范围），要求以里程4米为间隔，输出纵断面；以10米为距离取一个横断面线，横断面间距自定。

三：具体操作

1. 新建.dwg文件，导入图片

 菜单栏点击文件，选择图形存盘或者图形改名存盘，这里我新建为:截面.dwg

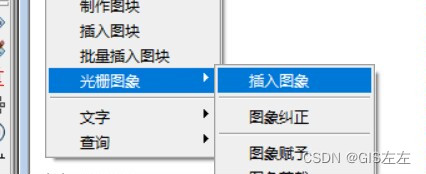

然后导入地形图片：菜单栏选择工具》》光栅图像》》插入图像

如图：

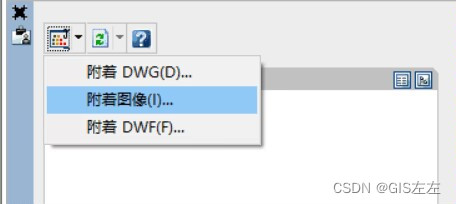

 出现以下图面后，点击左边的那个向下箭头，选中附着图像，就可以导入图片了。这里需要注意的是，导入图片时你可能没有看到任何反应，这里需要点击一下屏幕，然后拖动鼠标确定图片大小。

如图:



2.将图面缩放到实际的里程

这里是有关于比例的问题，我们可以利用缩放工具进行图面的缩放，这就需要我们获取缩放的尺度。而地形图上是有方里格网的，当我们知道一个格子是代表实际距离是多少时，就可以计算出
