（一）相对布局概述

顾名思义，相对布局就是让内部的 View 根据其他 View 或者 Parent 的位置来确定自己的摆放位置和尺寸。比如你买了套沙发，你告诉师傅把沙发放到客厅内，面对电视机并且和茶几平行，靠墙摆放。其中沙发就是我们的目标 View，客厅就是 Parent，电视机和茶几就是其他的 View。这样一来，就能够准确的确定出你希望摆放的位置。RelativeLayout 的原理就是这样，我们可以指定某个 View 相对于它的兄弟 View 而言的摆放位置（比如在 TextView 的左边 10 dp或者在上面 25 dp），另外也可以指定它在父布局（RelativeLayout）中的摆放位置。RelativeLayout 应该说是在 Android GUI 设计中最常用的布局方式。

1、布局特点

在相对布局中，一个控件的位置取决于它和其它控件的相对关系
优点：使用比较灵活
缺点：复杂，掌握较难

2、继承关系

RelativeLayout类是ViewGroup的子类

（二）案例演示：相对布局演示

1、创建安卓应用

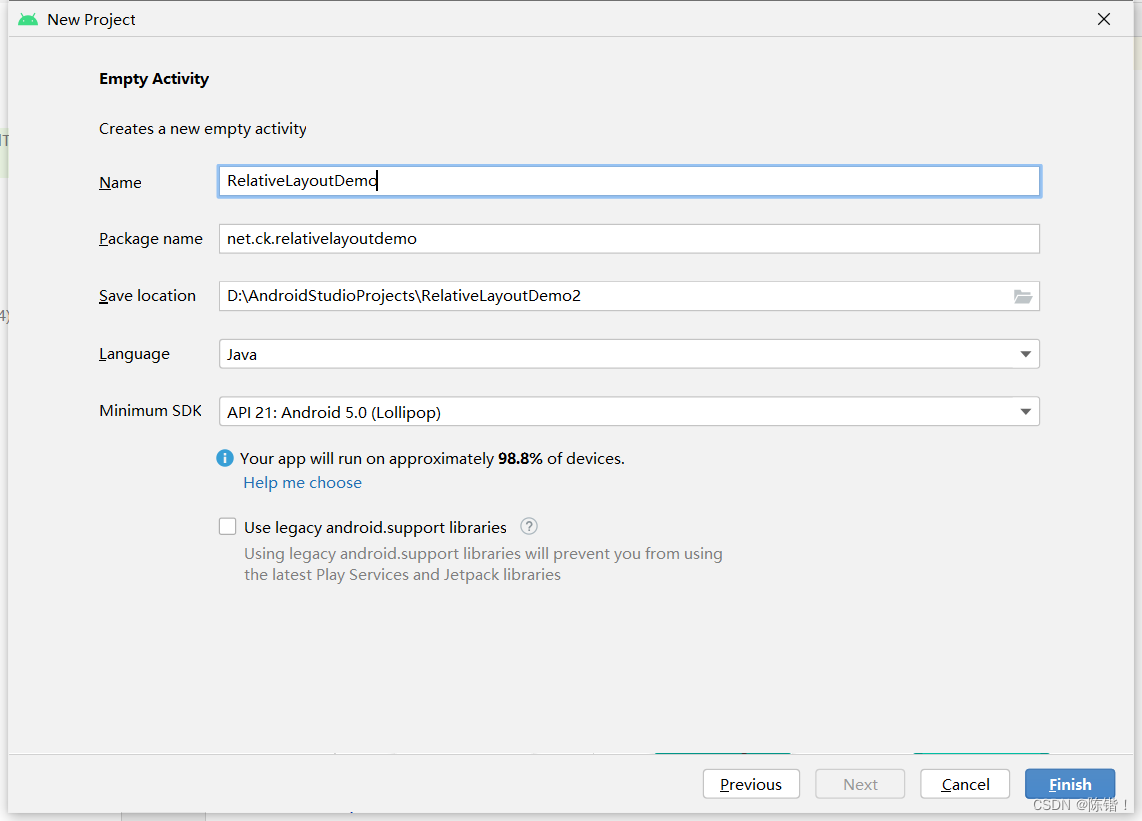

基于Empty Activity创建安卓应用 - RelativeLayoutDemo
单击【Finish】按钮

在这里插入图片描述

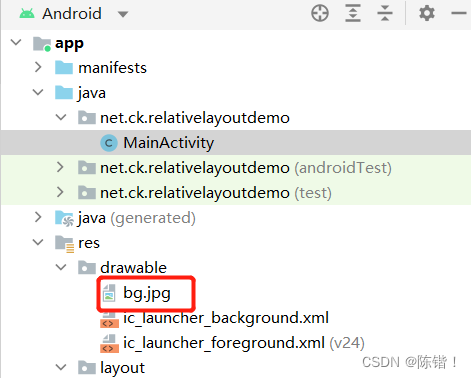

2、准备图片素材

3、字符串资源文件

字符串资源文件 - strings.xml

<resources>
    <string name="app_name">相对布局演示</string>
    <string name="upper_left_corner">左上角</string>
    <string name="upper_right_corner">右上角</string>
    <string name="lower_left_corner">左下角</string>
    <string name="lower_right_corner">右下角</string>
    <string name="center">中央</string>
    <string name="upper_left">左上</string>
    <string name="upper_right">右上</string>
    <string name="lower_left">左下</string>
    <string name="lower_right">右下</string>
    <string name="ok">确定</string>
    <string name="cancel">取消</string>
</resources>

4、主布局资源文件

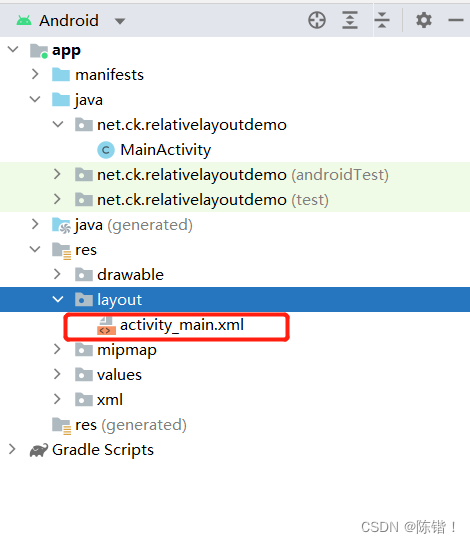

主布局资源文件 - activity_main.xml
分析界面：首先确定【中央】按钮，然后其它按钮可以根据与它的相对位置关系来定位。【左上角】按钮、【右上角】按钮、【左下角】按钮与【右下角】按钮可以根据它与父容器的对齐方式来确定。

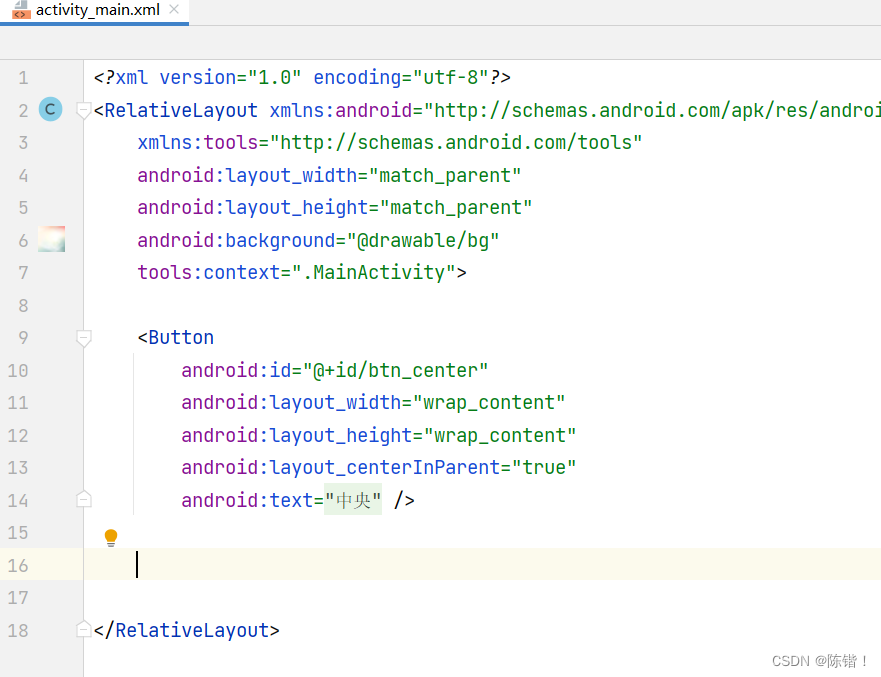

添加中央按钮

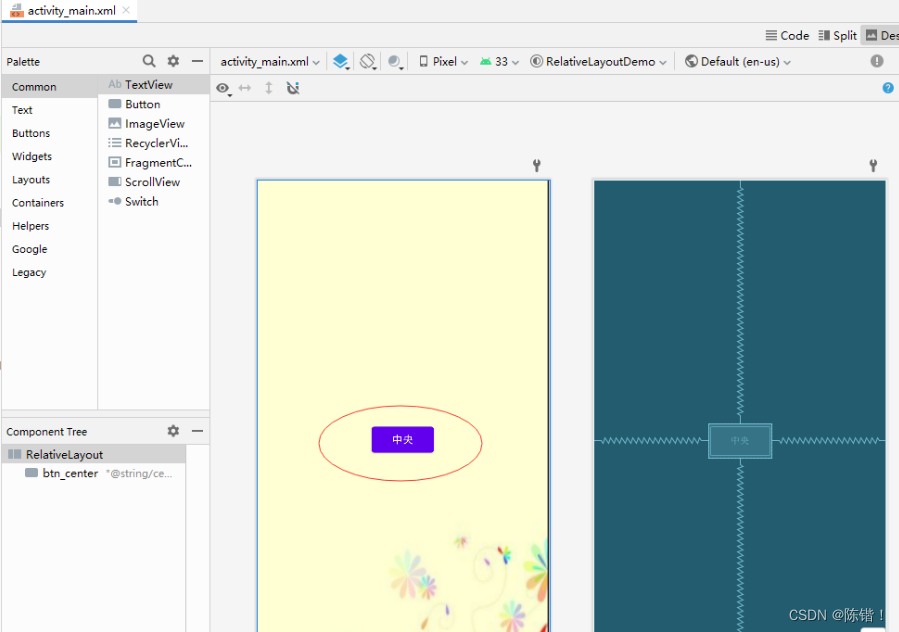

查看预览效果

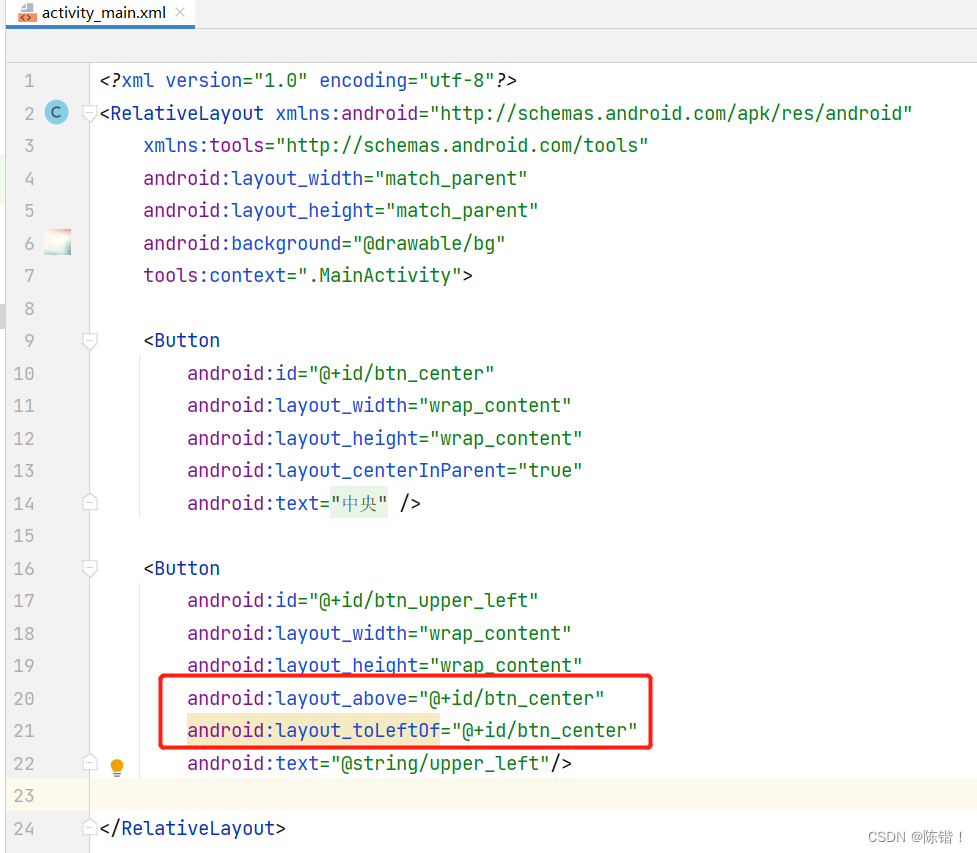

以【中央】按钮为参考点，添加【左上】按钮

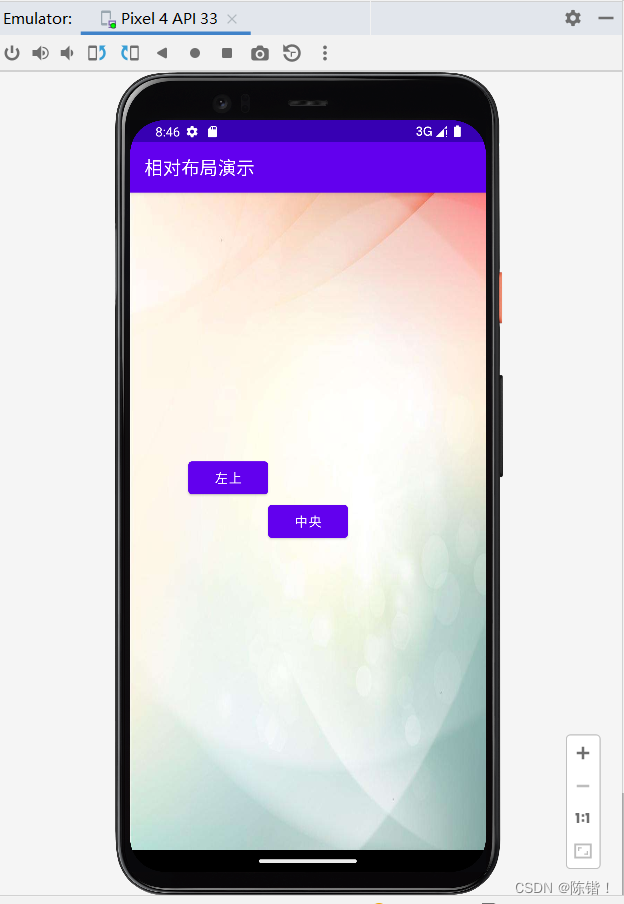

查看预览效果

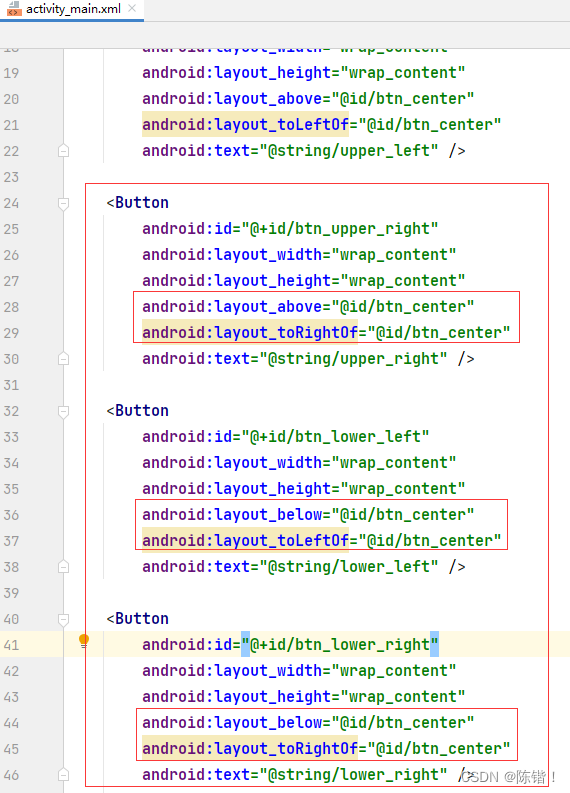

同理，添加【右上】、【左下】和【右下】按钮
查看预览效果
