第六章第三节（受控源）

目录

一.受控源定义

二.四种受控源

        受控电压源：

        受控电流源：

三.四种线性时不变受控源的电路模型

习题：

        （1）

        （2）

        （3）

        （4）

---

一.受控源定义

        如：晶体管、运算放大器、变压器等 都可以用受控源模拟

        受控源指的大小方向受电路其它地方的电压或电流控制的电源。

二.四种受控源

        受控电压源：

                （1）电压控制电压源（VCVS）

                （2）电流控制电压源（CCVS）

        受控电流源：

                （1）电压控制电流源（VCCS）

                （2）电流控制电流源（CCCS）

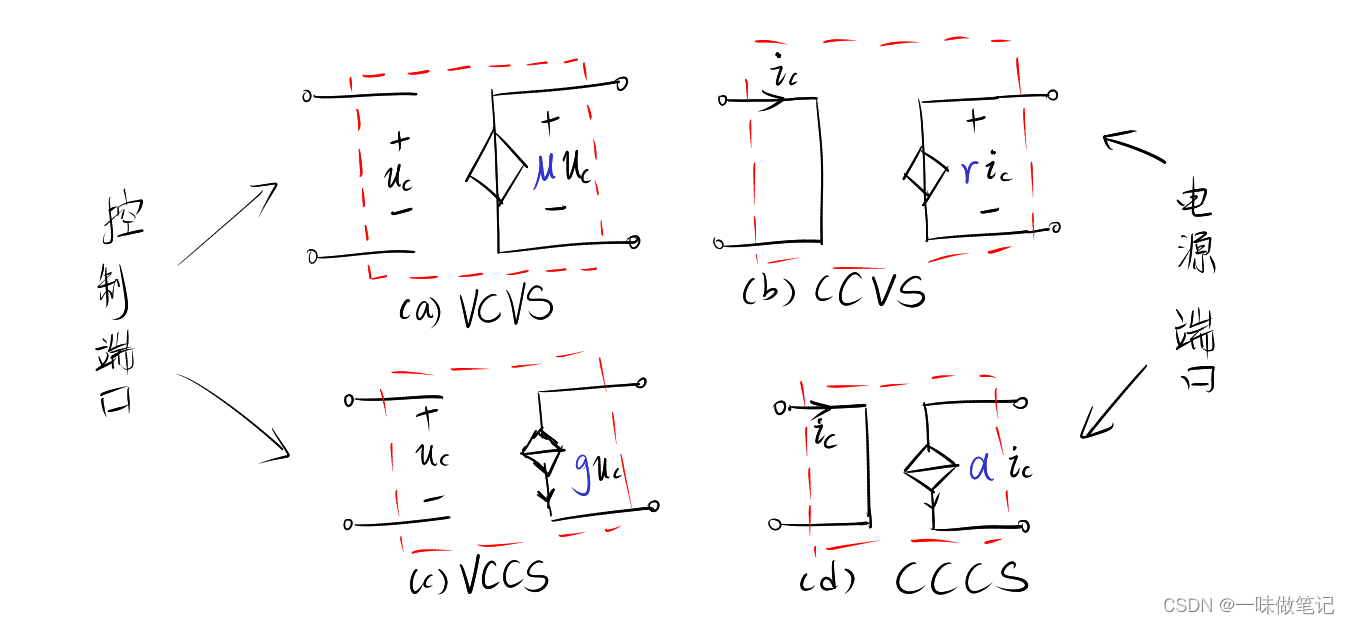

三.四种线性时不变受控源的电路模型



        控制系数 u、a 无量纲，r的单位是Ω，g单位为S

        注：受控源是双口元件（电源端口和控制端口）。控制端口的功率为 零。

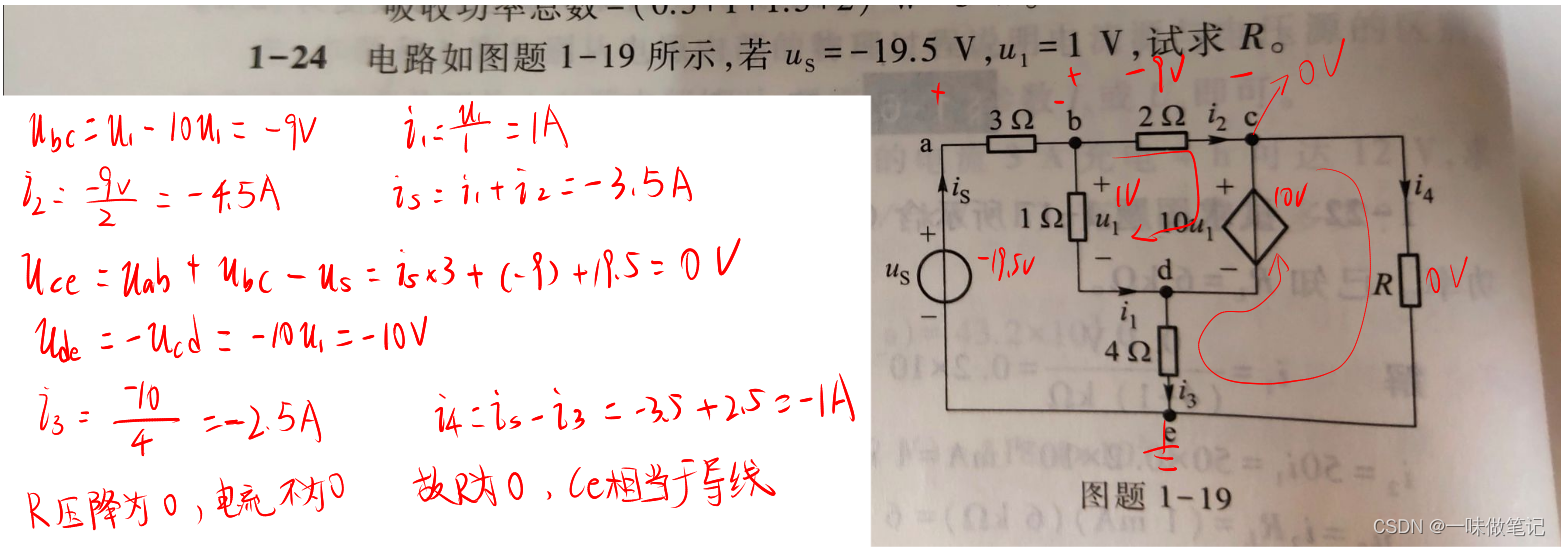

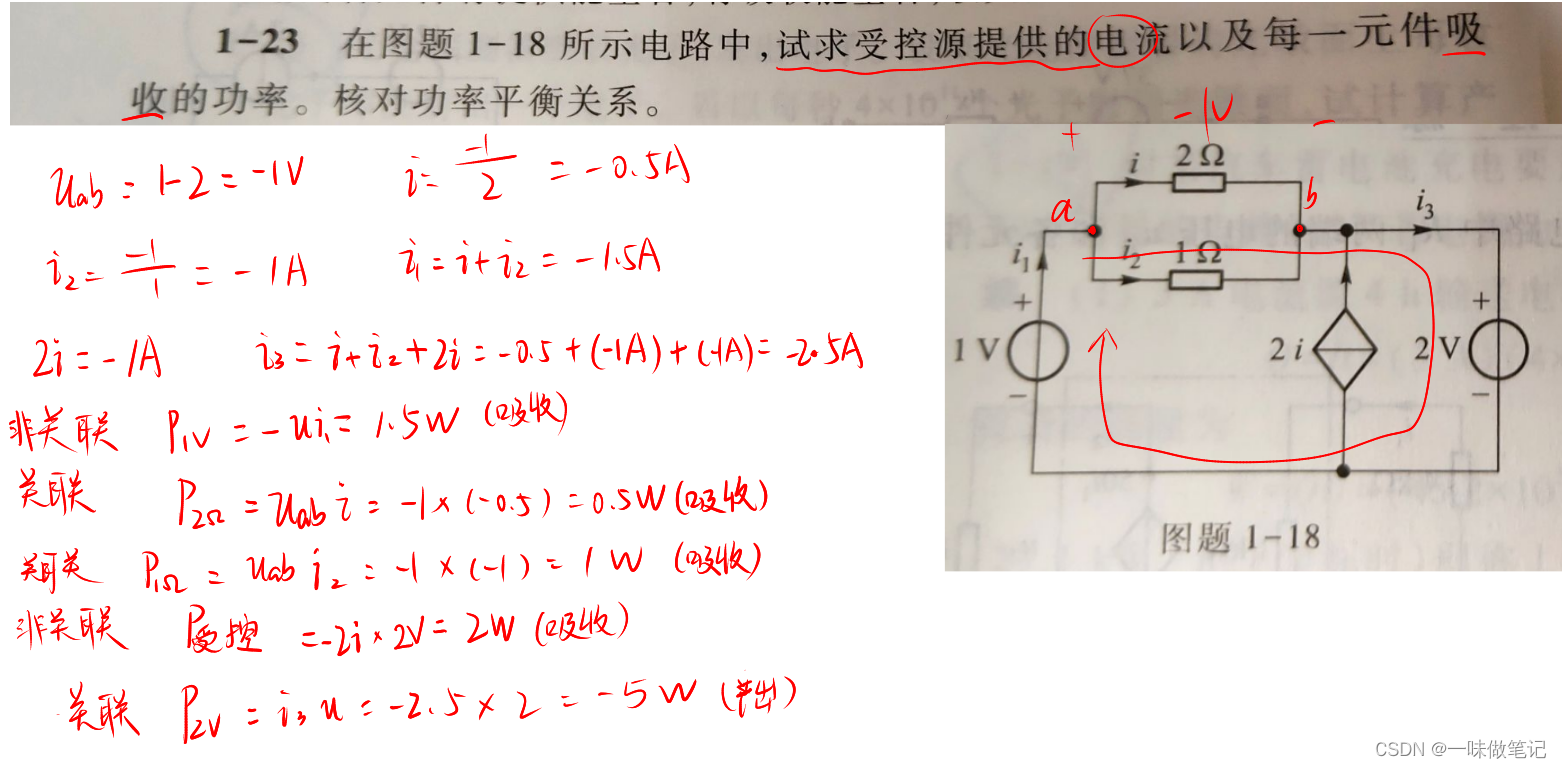

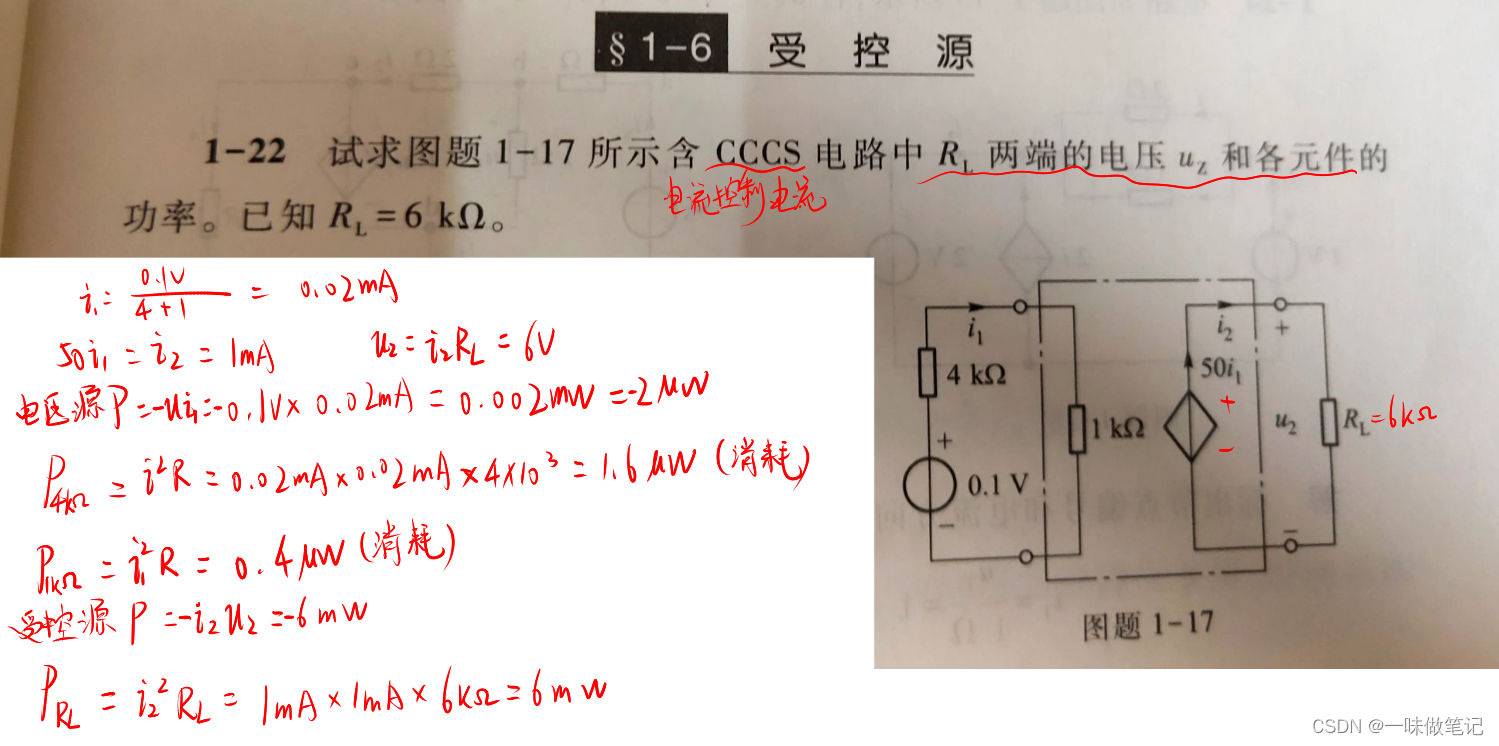

习题：

        （1）

        （2）

        （3）

        （4）
