电路邱关源学习笔记——1.6受控源

1. 定义：电压或电流的大小和方向不是给定的时间函数，而是受电路中某个地方的电压（或电流）控制的电源，称受控源。
2. 电路符号

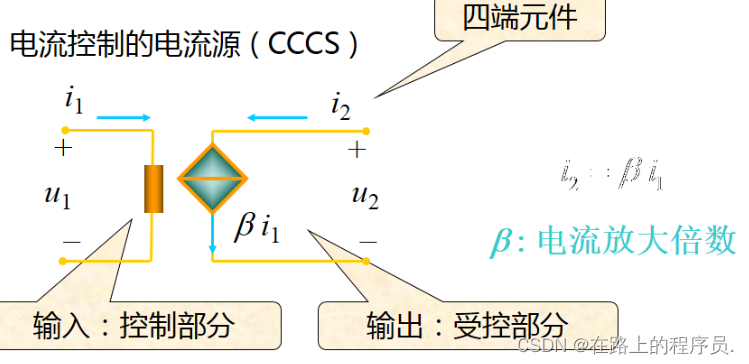

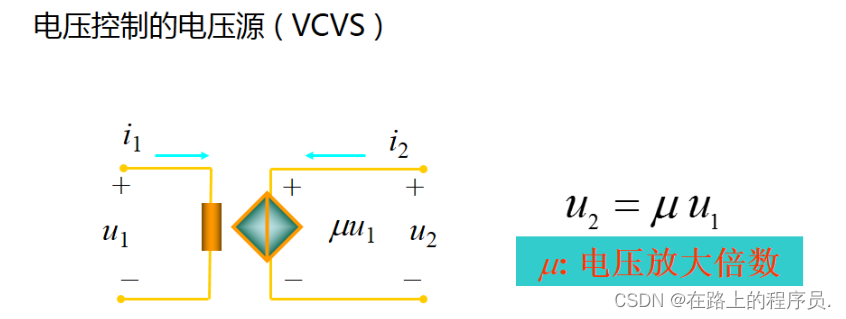

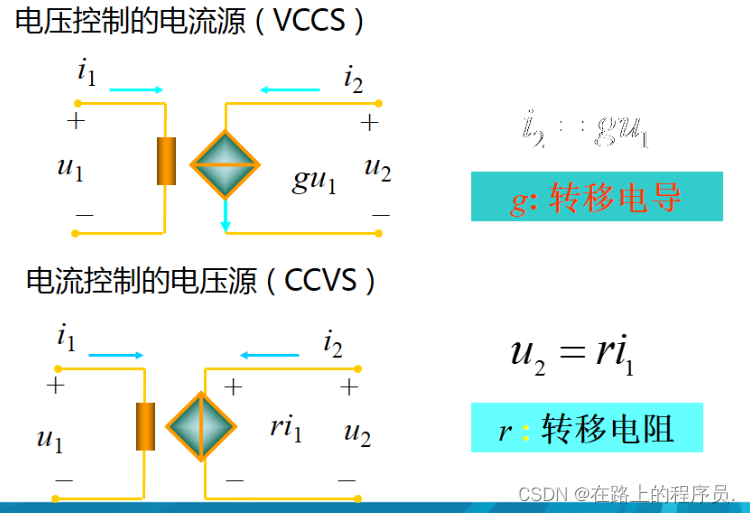

1. 分类：根据控制量和被控制量是电压u或电流i,受控源可分为四种类型：当被控制量是电压时，用受控电压源表示；当被控制量是电流时，用受控电流源表示。

4.受控源与独立源的比较

• 独立源电压(或电流)由电源本身决定，与电路中其它电压、电流无关，而受控源电压(或电流)由控制量决定。
• 独立源在电路中起“激励”作用，在电路中产生电压、电流，而受控源是反映电路中某处的电压或电流对另一处的电压或电流的控制关系，在电路中不能作为“激励”。
• 受控源两端的电压与电流成正比时，受控源就可以看做是一个电阻。其阻值为受控源上电压与关联电流的比值。
