一文看懂QC快充协议的工作原理

一、Type-C简介及历史

        2013年1月7日，USB3.0推广组织在美国消费电子展上宣布，第一批传输速率达到10GB/s的设备将于2014年面市，此类产品的USB接口采用USB3.1的标准，即Type-C接口。 Type-C接口插座端的尺寸约为8.3mmX2.5m纤薄设计；支持从正、反两面均可插入的“正反插”功能，可承受1万次反复插拔；配备 Type-C连接器的标准规格连接线可通过3A的电流，如果使用的是带了E-Marker的线缆，则可以提供最大达100W的功率。

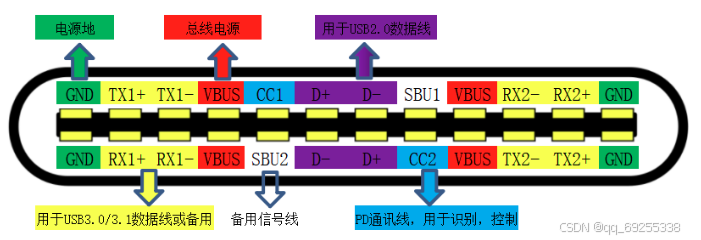

Type-C插座（母座）端引脚图示：

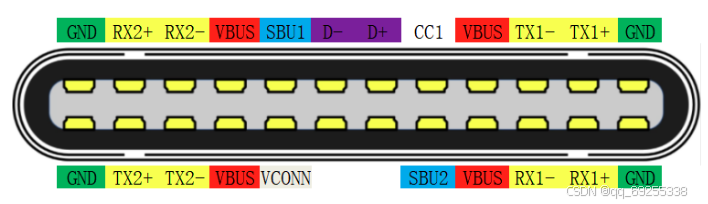

Type-C插头（公头）端引脚图示：

二、高通QC快充协议的发展

     2013年，高通发布了QC1.0快充，接口为Micro USB。QC 1.0 突破 USB-IF 当时 1.5A 的上限电流，在保持 5V 的额定电压下，将最大额定电流提升到了2A，让手机充电功率提升到了10W，充电时间缩短40%，开启两位数的快充时代。

     在今天看来，QC1.0 一点都不“快充”，但在当时已经算是一件了不起的事情，要知道在那之前，包括 iPhone 在内的几乎所有手机都被“五福一安”捆住了手脚，充电功率最多只能到 7.5W。时代继续前进，大屏智能手机开始爆发，电池续航能力跟不上，快充成了厂商提升用户体验的法宝之一，于是QC2.0诞生了。

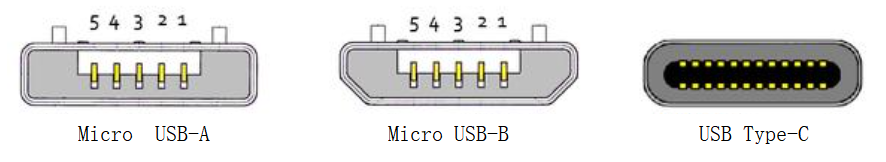

     QC2.0发布于2014年，接口为Micro USB-A/USB-B，相比起旧有标准，QC2.0划时代的改变了充电电压，从保持了多年的常规的5V提升至9V/12V/20V，电流支持 1.5A 和 2A 两种规格输出。QC 2.0 可分为 支持5V/9V/12V的A标准和支持20V的B标准。 但市面大多手机采用的是 A 标准，在 Micro-USB 接口上可实现最高 24W 输出。因为增大电压，功率是上去了，效率却下降了。电压每提高一档，效率约下降10%，这些能量大部分转化为热量，所以大部分只保留了5V、9V、12V三个档。 20V 电压输出只存在于 B 标准。即便如此还是热的不行，于是高通又开发了独特的电压智能协商(INOV)算法，这就有了QC3.0。

     QC3.0发布于2015年，接口为USB-A/USB-C，相比起 2.0，QC 3.0 的处理方式更加智能，电压采用了 3.6 ~ 20V 动态调节，每小级增量 200mV，在 QC 2.0 充电器与手机的握手方式基础上，加入了 INOV1.0/2.0 （最佳电压+智能协商）算法，智能且动态地匹配充电功率。由于全面使用了Type-C接口取代原来的MicroUSB接口，最大电流也提升到了3A，因为电压更低所以效率提升最高达38%，充电速度提升27%，发热降低45%。

三、QC快充协议的工作原理



3.1、QC协议工作原理

    设备通过USB数据通讯口的D+、D-输出电压信号给充电器，充电器内置的USB解码芯片，判断充电器需要输出的电压大小。

3.2、高通Quick Charge QC2.0快充握手协议如下

（1）将充电器通过数据线连接到手机上，充电器默认将D+、D-短接，这样手机端探测到充电器类型是DCP（专用充电端口模式），此时默认输出5V电压，手机正常充电；

（2）如果手机支持QC2.0快速充电协议，则Android用户空间的hvdcp（high voltage deticated charger port）进程启动，开始在D+上加载0.325V电压，并维持1.25S以上；

（3）当充电器检测到D+上电压0.325V并维持超过1.25S后，充电器断开D+和D-的短接，由于D+和D-断开，故D-上的电压不在跟随D+变化，此时电压开始下降；

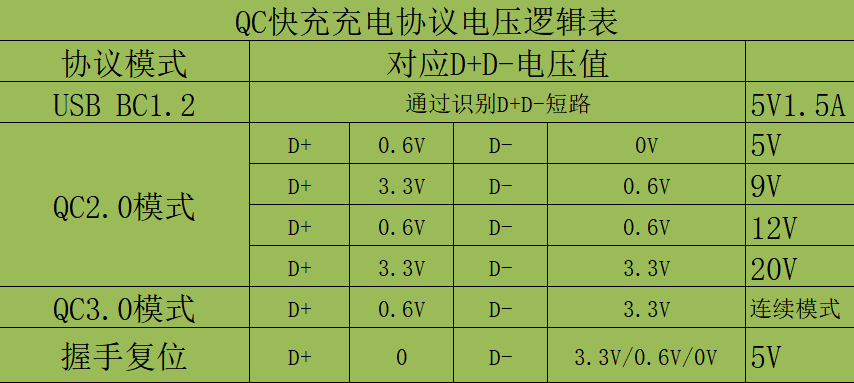

（4）手机端检测到D-上的电压从0.325V开始下降并维持1ms以上时，hvdcp读取/sys/class/power supply/usb/voltage max 的值，如果是9V，则设置D+上电压为3.3V，D-上电压为0.6V；若为5V，则设置D+上电压为0.6V，D-上电压为0V；

（5）充电器检测到D+、D-上的电压后，就调整充电器的输出至相应电压。

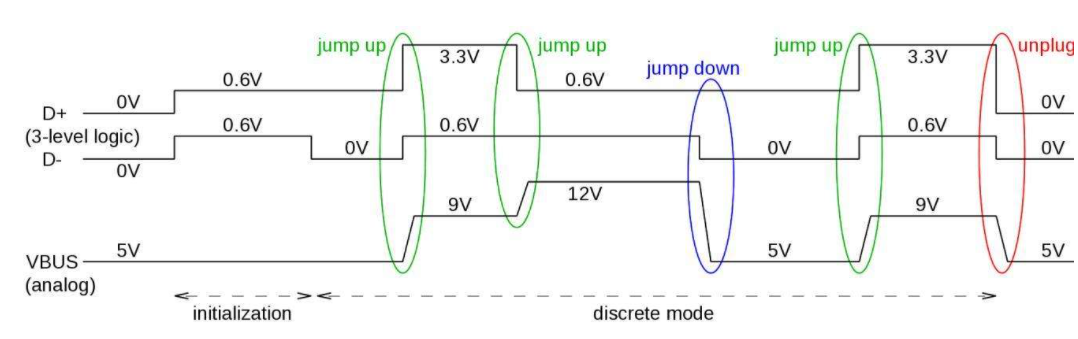

qc2.0时序图：

3.3、 高通Quick Charge QC3.0快充握手协议介绍

高通QC3.0相比QC2.0主要是增加了一个“最佳电压智能调节”（Intelligent Negotiation for Optimum Voltage，INOV）算法，可以以200mV为一个台阶进行智能调节，提供从5V到20V电压的灵活选择（原来的QC2.0只支持9V、12V、20V三个档位）。这样手机可以在不同充电阶段，获得恰到好处的电压，达到预期的充电电流，使得电量损失最小化。也就是说，QC3.0可以在任意时刻实现最佳传输功率，实现充电效率最大化，并改善发热情况。

QC3.0协议向下兼容QC2.0协议，现在大部分支持快充的手机基本上都是QC3.0标准，QC3.0充电器默认5V输出。

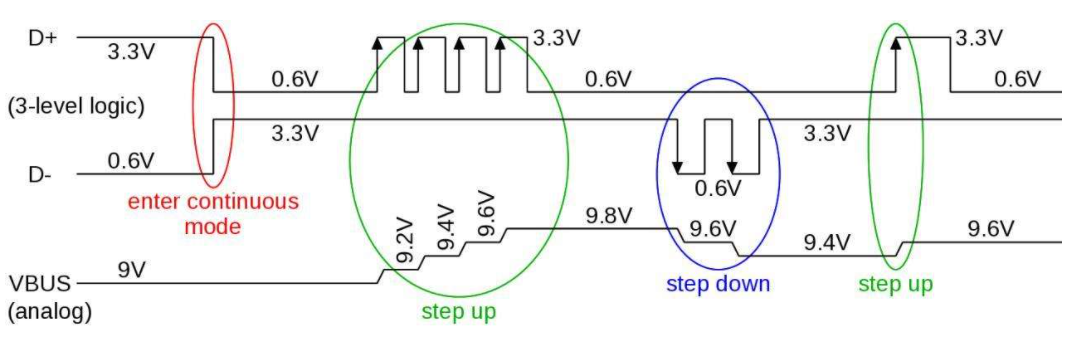

qc3.0时序图：

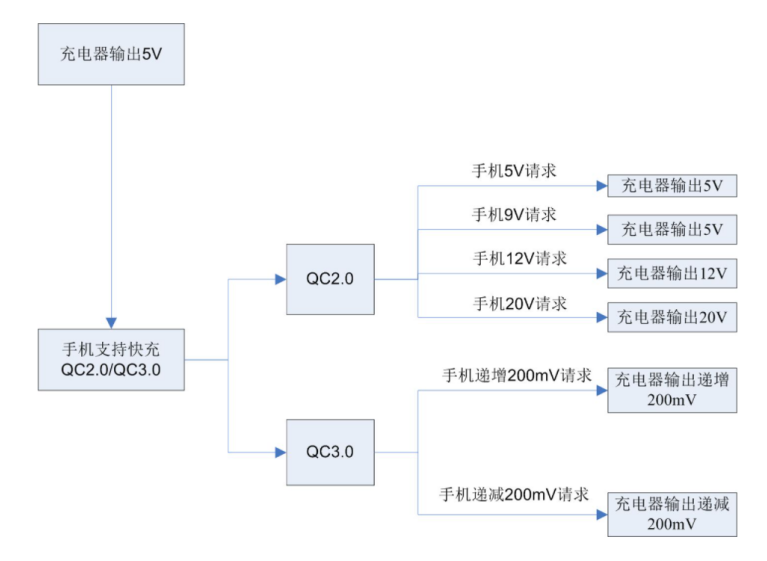

3.4、 QC协议流程
