前言

无需多言，本文将详细介绍一段HTML和CSS代码，该代码用于创建一个动态的SVG图形，具体内容如下：

开始

首先新建文件夹，创建两个文本文档，其中HTML的文件名改为[index.html]，CSS的文件名改为[style.css]，创建好后右键用文本文档打开，再把下面相对应代码填入后保存即可。

HTML部分

HTML部分的代码主要构建了一个包含动态SVG图形的网页。文档类型声明指定了HTML5，并且文档的主要语言被设置为英语。在<head>部分，定义了字符编码为UTF-8，确保了网页可以正确显示各种字符。同时，定义了网页标题，并链接了一个外部CSS样式表来控制网页的样式。

在<body>部分，使用了一个SVG元素来创建图形内容。SVG定义了一个视口，并围绕中心点创建了六个不同颜色和描边样式的圆形。每个圆形都通过<animate>标签应用了一个动画，使得它们的半径从0增长到100，形成了一个连续的扩展效果。这些动画的开始时间相互错开，以创建一个连续的动态展示。

<!DOCTYPE html> <!-- 声明文档类型为HTML5 -->
<html lang="en"> <!-- 根元素，设置语言为英语 -->

<head>
  <meta charset="UTF-8"> <!-- 设置字符编码为UTF-8，这是一种广泛使用的国际字符编码 -->
  <title>1</title> <!-- 定义了网页的标题，这将显示在浏览器的标题栏或页面的标签上 -->
  <link rel="stylesheet" href="./style.css"> <!-- 引入外部CSS样式表，位于当前HTML文件同一目录下的style.css文件 -->
</head>

<body><!-- 网页的主体部分开始 -->
<svg viewBox="0 0 100 100"><!-- SVG元素开始，定义了一个视口（viewBox），这是一个用于定义SVG画布大小和位置的属性。这里的值表示画布大小为100x100单位。 -->

	<g stroke-width="20"><!-- 定义了一个组（group）元素，所有包含在其中的图形都将应用定义的描边宽度为20单位。 -->
		<g transform="rotate(0 50 50)"><!-- 定义了一个嵌套的组元素，并应用了一个旋转变换。这里的参数表示围绕中心点（50, 50）进行0度的旋转，这通常是为了将图形定位在正确的起始位置。 -->
			<circle cx="50" cy="50" r="0" stroke="#012" stroke-dasharray="0 9 6 4 5" fill="none"><!-- 定义了一个圆形元素，其中心位于（50, 50），半径初始值为0，描边颜色为#012（一种深蓝色），stroke-dasharray定义了描边的虚线样式。fill="none"表示图形内部不填充颜色。 -->
				<animate attributeName="r" values="0; 100" dur="30s" begin="0s" repeatCount="indefinite" /><!-- 定义了一个动画元素，它将改变圆形的半径属性（attributeName="r"），值从0变化到100，动画持续时间为30秒（dur="30s”），从0秒开始（begin="0s"），并且无限重复（repeatCount="indefinite"）。 -->
			</circle>
		</g>

		<g transform="rotate(60 50 50)">
			<circle cx="50" cy="50" r="0" stroke="#345" stroke-dasharray="4 8 4 6 2" fill="none">
				<animate attributeName="r" values="0; 100" dur="30s" begin="-2s" repeatCount="indefinite" />
			</circle>
		</g>

		<g transform="rotate(120 50 50)">
			<circle cx="50" cy="50" r="0" stroke="#678" stroke-dasharray="2 7 9 9 6" fill="none">
				<animate attributeName="r" values="0; 100" dur="30s" begin="-4s" repeatCount="indefinite" />
			</circle>
		</g>

		<g transform="rotate(180 50 50)">
			<circle cx="50" cy="50" r="0" stroke="#9ab" stroke-dasharray="8 8 3 7 7" fill="none">
				<animate attributeName="r" values="0; 100" dur="30s" begin="-6s" repeatCount="indefinite" />
			</circle>
		</g>

		<g transform="rotate(240 50 50)">
			<circle cx="50" cy="50" r="0" stroke="#cde" stroke-dasharray="1 5 6 7 5" fill="none">
				<animate attributeName="r" values="0; 100" dur="30s" begin="-8s" repeatCount="indefinite" />
			</circle>
		</g>

	</g>
</svg><!-- SVG元素结束 -->
</body>
</html>

CSS部分

CSS部分的代码主要用于设置网页的背景颜色和SVG元素的样式。背景颜色被设置为淡蓝色，为网页提供了一个清爽的视觉效果。对于SVG元素，使用绝对定位将其放置在页面的中心，并通过transform属性确保了水平和垂直居中。 SVG元素的宽度和高度被设置为100%，使其充满整个页面。这样的设置使得SVG图形无论在何种屏幕尺寸下都能良好展示。

/* 设置body的背景颜色为淡蓝色 */
body {
	background: #def;
}

/* 设置SVG元素的样式 */
svg {
	/* 将SVG元素定位到绝对位置，使其不受其他元素位置的影响 */
	position: absolute;

	/* 将SVG元素的顶部位置设置为页面的50% */
	top: 50%;

	/* 将SVG元素的左部位置设置为页面的50% */
	left: 50%;

	/* 使用transform属性将SVG元素水平和垂直居中。translate(-50%,-50%)表示向左和向上移动元素自身宽度和高度的50%，从而达到居中的效果 */
	transform: translate(-50%,-50%);

	/* 设置SVG元素的高度为100%，即占据其包含块的全部高度 */
	height: 100%;

	/* 设置SVG元素宽度为100%，即占据其包含块的全部宽度 */
	width: 100%;
}

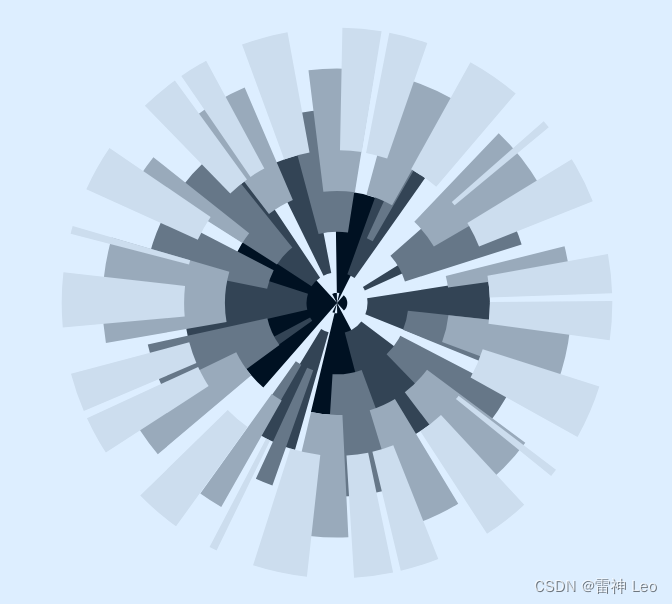

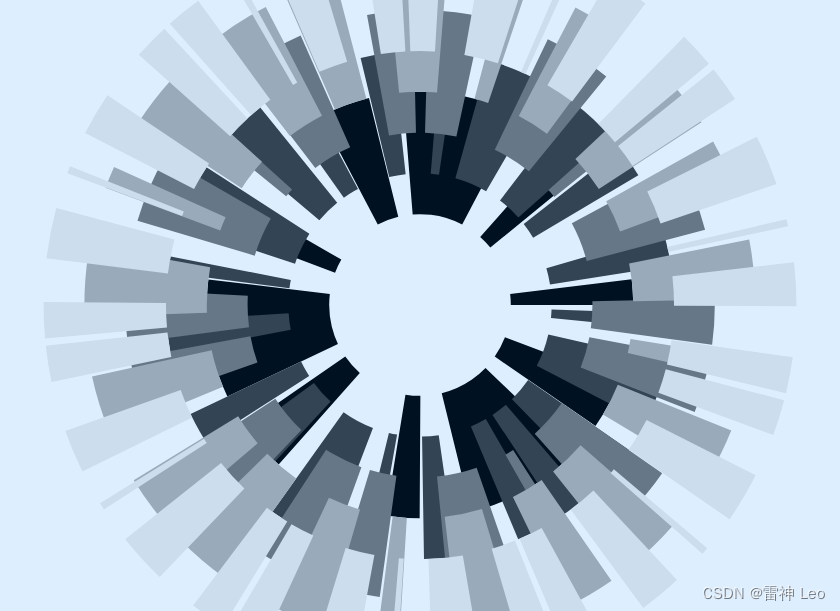

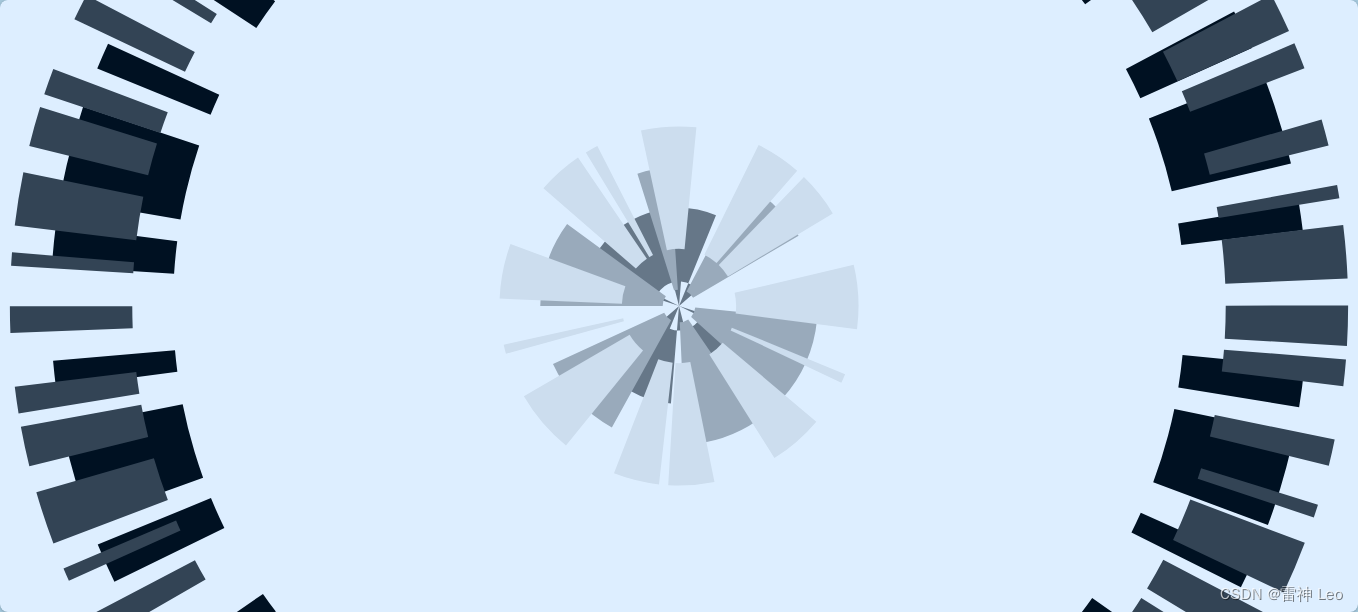

效果图

总结

整体而言，这段代码展示了如何使用HTML和CSS创建一个动态的、响应式的网页图形。HTML部分负责定义网页的结构和内容，特别是SVG图形的创建和动画的设置。CSS部分则负责美化网页，设置背景颜色和图形的布局。

通过这段代码，我们可以看到SVG的强大功能，不仅可以创建复杂的图形，还可以通过动画创造出动态的效果。同时，CSS的使用确保了图形的响应性和美观性，使得网页在不同设备和屏幕尺寸上都能提供良好的用户体验。这种技术可以广泛应用于网页设计和开发中，为用户提供更加丰富和吸引人的视觉体验。
