5V电压转换为3.3V电压

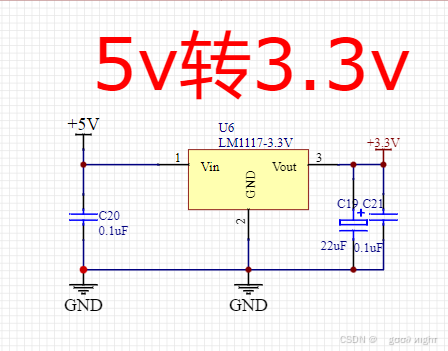

这个电路是一个简单的电压转换电路,使用LM1117-3.3V稳压器将5V电压转换为3.3V电压。以下是对该电路的详细分析:

  1. 输入电压(+5V):电路接收5V的直流电源作为输入。

  2. LM1117-3.3V稳压器(U6):这是电路的核心组件,它是一个低压差线性稳压器(LDO),设计用于将输入电压稳定地转换为3.3V的输出电压。

  3. 输入电容(C20):这个0.1uF的电容连接在输入电压和地之间,用于滤除输入电源的高频噪声,减少电源噪声对稳压器的影响,同时也有助于稳定输入电压,防止稳压器因输入电压的瞬态变化而工作不稳定。

  4. 输出电容(C19和C21):这两个电容连接在稳压器的输出端和地之间。C19是22uF的电容,用于平滑输出电压,减少输出电压的纹波和噪声。C21是0.1uF的电容,与C19一起工作,提供额外的高频噪声滤波。这种配置有助于提高稳压器的稳定性和输出电压的质量。

  5. 接地(GND):电路中的所有电容的负极都连接到地,以提供稳定的参考电压。

  6. 工作原理

    • 当电路通电后,输入的5V电压通过C20电容进行初步滤波。
    • LM1117稳压器接收滤波后的电压,并通过其内部的调节机制,输出稳定的3.3V电压。
    • 输出的3.3V电压通过C19和C21电容进一步滤波,以确保输出电压的稳定性和低纹波。
  7. 应用场景:这种电压转换电路常用于需要3.3V电源的电子设备中,如微控制器、传感器或其他低电压数字电路。

  8. 注意事项:在设计电路时,需要确保输入电压高于稳压器的最低输入电压要求,并且输入电压与输出电压之间的压差不要过大,以避免稳压器过热或效率降低。

总的来说,这个电路是一个简单而有效的电压转换解决方案,适用于多种电子设备和应用。

<think>好的,用户需要将5V转换3.3V的稳压芯片。首先,我得考虑不同的稳压方案。常见的低压差稳压器(LDO)和开关稳压器(DC-DC)是两种主要选择。LDO结构简单,成本低,适合电流较小的场景,而开关稳压器效率高,适合大电流但电路复杂。 用户可能的应用场景是什么?如果是单片机或者低功耗设备,LDO可能更合适,比如AMS1117-3.3。它的压差小,5V输入时输出3.3V没问题,而且外围电路简单,只需要几个电容。但若电流较大,比如超过500mA,可能需要考虑开关稳压器,比如LM2675,虽然效率高,但需要电感和二极管,布局复杂些。 还要注意封装和散热。如果空间有限,SOT-223或更小的封装更适合。另外,用户是否需要低功耗或低噪声?LDO噪声较低,适合模拟电路,而开关稳压器可能有高频噪声。 查看引用,用户之前提到了TVS二极管和接线问题,可能是在设计电路板,需要稳定可靠的电源。所以推荐常用的LDO,如AMS1117-3.3或MIC5205,这些在电子电路中广泛使用,成本低且易获取。 此外,用户提到需要生成相关问题,可能想了解如何选择、设计注意事项或替代方案。需要确保回答涵盖这些方面,并引用相关文献,比如引用[4]中的功耗计算,帮助用户理解稳压器的散热需求。</think>### 5V 3.3V 稳压芯片选型指南 #### 1. **低压差线性稳压器(LDO)** - **特点**:结构简单、成本低、输出噪声小,适合小电流场景(通常 ≤1A)。 - **推荐型号**: - **AMS1117-3.3**:输入电压范围 $4.75V \leq V_{in} \leq 15V$,输出 3.3V,最大电流 1A,压差约 1.2V[^4]。 - **MIC5205-3.3**:输入电压范围 $2.5V \leq V_{in} \leq 16V$,静态电流低至 1.6μA,适合低功耗设备。 - **电路示例**: ```plaintext Vin ──┬───╮ │ ├─ AMS1117-3.3 (VIN) C1 │ │ GND ──┴───╯── GND │ │ └─ Vout (3.3V) ── C2 ──负载 ``` *(C1/C2 为输入/输出滤波电容,典型值 10μF)* #### 2. **开关稳压器(DC-DC)** - **特点**:效率高(80%-95%),适合大电流场景(>1A),但电路复杂。 - **推荐型号**: - **LM2675-ADJ**:输入电压 $8V \leq V_{in} \leq 40V$,通过电阻调节输出,需外接电感和二极管。 - **TPS54331**:集成 MOSFET,支持 3.5V-28V 输入,最大输出电流 3A。 #### 3. **选型关键参数** - **输入电压范围**:需覆盖 5V 输入(例如 LDO 要求 $V_{in} \geq V_{out} + V_{dropout}$)。 - **输出电流能力**:根据负载需求选择(如单片机通常 ≤200mA)。 - **功耗与散热**:LDO 功耗 $P = (V_{in} - V_{out}) \times I_{load}$,需计算散热需求[^4]。 #### 4. **设计注意事项** - **滤波电容**:LDO 输入/输出端需加 0.1-10μF 电容以抑制噪声。 - **布局优化**:开关稳压器的电感、二极管应靠近芯片,减少环路面积。 - **保护功能**:过流、过热保护可提升可靠性(如 AP2112 系列)。
