一、实验目的
①掌握Logisim仿真软件的使用，自主设计一个求补器，了解计算机硬件设计的一般步骤和方法。
②理解补码的基本特，掌握基本组合逻辑电路的分析方法。
二、实验原理
①补码的定义
设定点小数x的补码形式为x0。x1…xn，其中x0为符号位，模为最高位进位的权值，故其模为2，[x]补表示定点小数x的补码，即机器数，x为真值，则补码的公式为：
设定点整数x的补码形式为x0……xn，其中x0为符号位，共n+1位，则模数为2(n + 1)，则补码公式为：
②方法选择
补码符号位的定义和原码相同，当真值为正数时，补码符号位为0，数据位和真值相同。当真值为负数时，补码符号位为1，数据位部分需要利用模数做减法，相对还是比较麻烦的，通常可以采用扫描发来求负数的补码。
③扫描法
当x小于0时，符号位为1，对真值数据位从右到左顺序扫描，右起第一个1及其右边的0保持不变，其余各位求反。

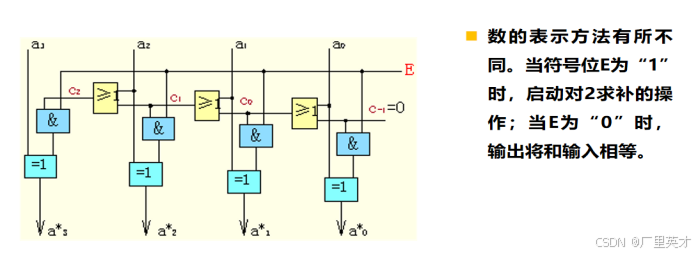

④电路图原型
三、实验步骤与运行结果
实验步骤：
①打开Logisim软件，并创建一个新的电路文件
②将需要的输入端口、输出端口和逻辑门等元件添加到电路中
③连接输入端口和逻辑门，实现二进制数输入
④根据电路原型图，连接相应逻辑门
⑤连接逻辑门和输出端口，实现补码输出
⑥保存电路文件，并进行仿真或测试

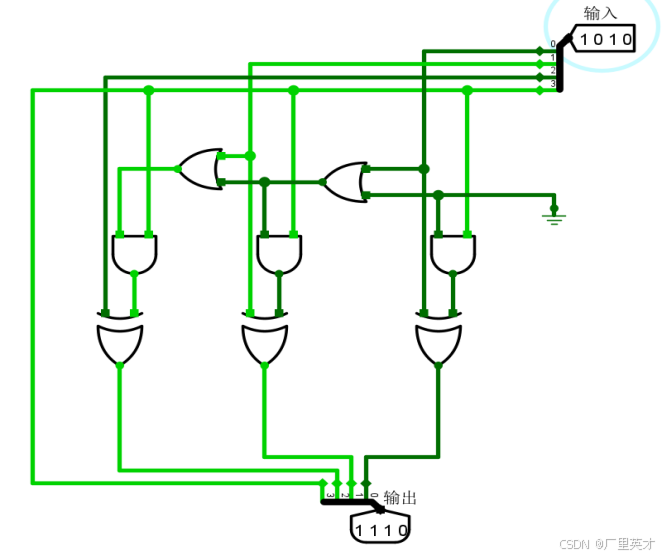

运行截图：
