任务2
- 线性叠加性
ax1t+bx2t↔aX1f+bX2f
构造信号2sin(2π50t)+4sin(2π100t) ↔2X1f+4X2f 满足线性叠加性质。
- 时间尺度改变性
xat↔1aX(fa)
该式表明若信号xt 在时间轴上被压缩成原信号的1a
,则其频谱函数在频率轴上将展宽a
倍,而其幅值相应地减至原信号幅值地1a
。时间尺度改变特性表面,信号的持续时间与信号占有的频带宽成反比。

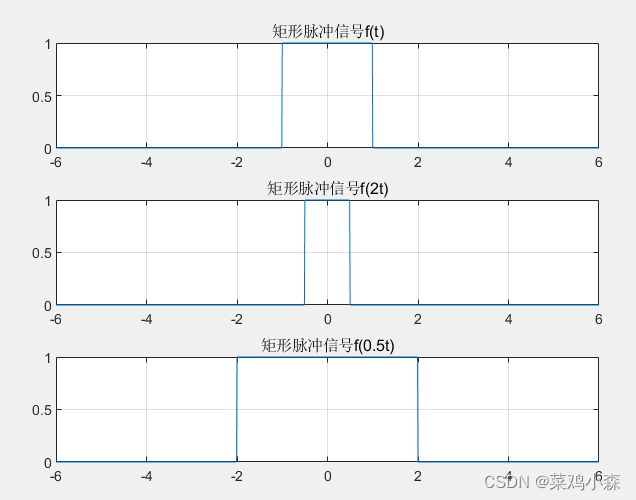

构造矩形脉冲信号f(t) 、f(2t)
、f(0.5t)
,将f(t)
在时域上压缩成原信号的12
(即信号f(2t)

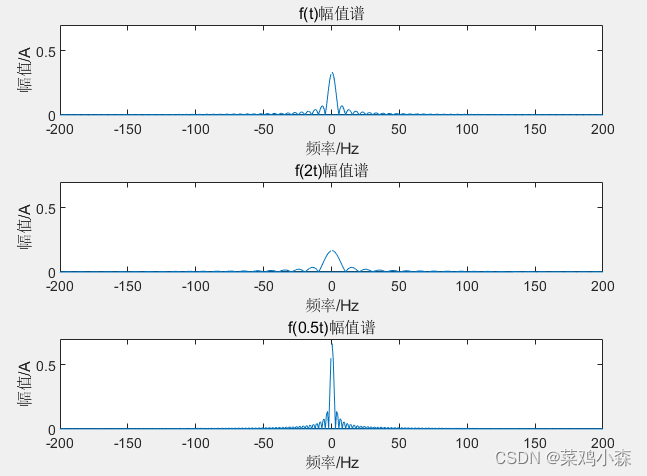

),绘图发现f(2t)
的频带宽是f(t)
的2倍,而其幅值相应地减至原信号幅值地12
,符合时间尺度改变特性。
- 时移特性
xt±t0↔Xfe±j2πft0
由公式可得信号在时域上平移,则在频域上只是附加了一个线性相位,例如正弦信号 sin(t) 和 sin(t+45°),
两个信号幅度、频率是相同的,区别仅仅是在初始相位上,画出两信号的波形图,我们知道后一信号相对于前一信号仅仅是发生了平移,这就比较好理解了。

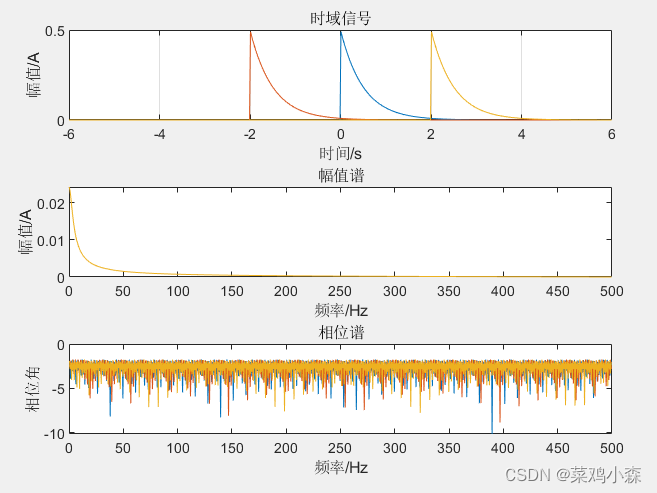

用Matlab分别绘出 x1= 12e -2tu(t) ;x2= 12e -2t+t1u(t+t1)
; x3= 12e -2t-t1u(t-t1)
的幅度频谱和相位频谱,绘图结果如图所示,上图代表信号的时域波形,可以看出信号向左平移t1
个单位、向右平移 t1
个单位;中图是信号的幅值谱,可以看到平移后信号的幅值谱未变,三个信号的幅值谱重叠;下图是信号的相位谱,可以看出三个信号的相位谱是不同的。
- 频移特性
xte±j2πf0t↔X(f∓f0)
结论:将信号xt 乘以因子ej2πf0t
,对应于将频谱函数沿频率轴右移f0
;将信号xt
乘以因子e-j2πf0t
,对应于将频谱函数沿频率轴左移f0
。

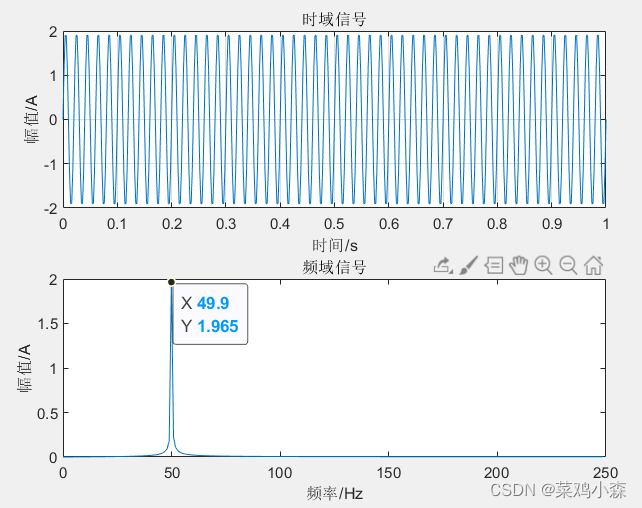

构造信号xt=2sin(2π50t),乘以因子ej2π10t
,绘图发现频域图右移了10Hz,如图所示:
- 时域卷积特性
x1t*x2t↔X1(f)X2(f)
对于信号的时域卷积有: (1)离散时间信号的卷积和:它的定义为离散时间信号x1(n) 和x2(n)
的卷积和为:
xn=x1n*x2n=m=-∞∞x1m*x2n-m
设序列x1n 在区间n1~n2
,非零,序列x2n
在m1~m2
非零,那么就有xn=x1n*x2n
的非零区间就为(n1+m1) ~(n2+m2)
并且区间长度为(n1+m1) ~(n2+m2)+1
,则只需计算序列x(n)的非零区间就可以表示整个序列。

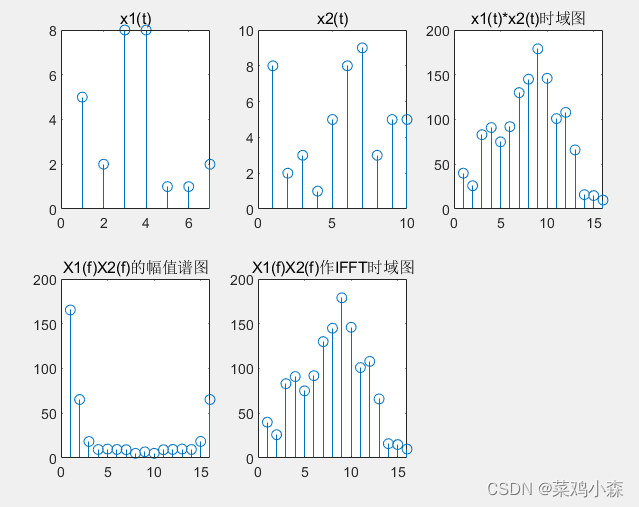

构造离散序列x1t =[5 2 8 8 1 1 2]; x2t
=[8 2 3 1 5 8 9 3 5 5];分别做x1t
与x2t
的卷积时域图和幅值谱图,将所得到的频域图做快速傅里叶逆变换(FFT)得到时域图,发现该时域图与原时域相同,满足时域卷积特性。

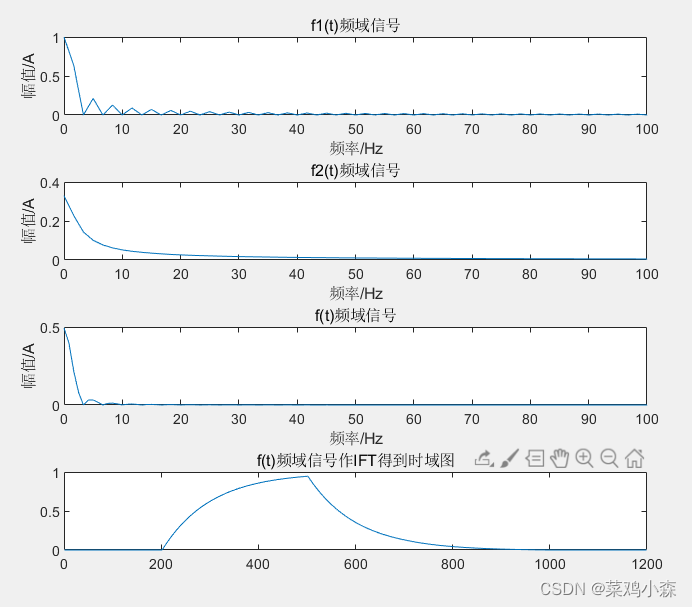

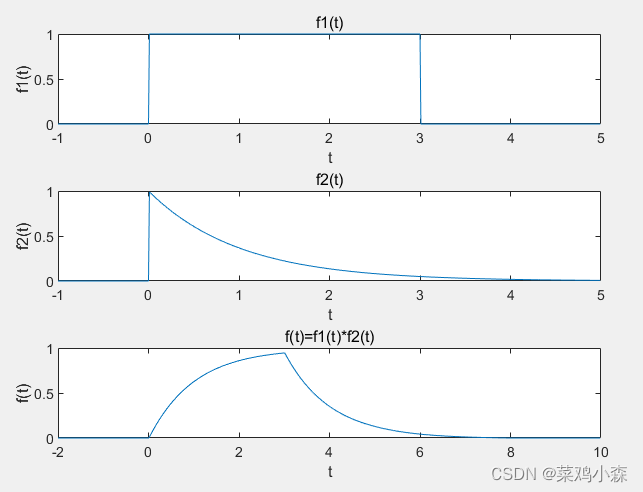

(2)连续时间信号的卷积:构造信号f1t=ut-ut-3,f1t=e-tut,ft=f1t*f1t 。时域卷积对应频域相乘,满足时域卷积特性。将得到的频域图做快速傅里叶逆变换(FFT)可以得到原卷积信号的时域图。
- 频域卷积特性
x1tx2t↔X1f*X2(f)

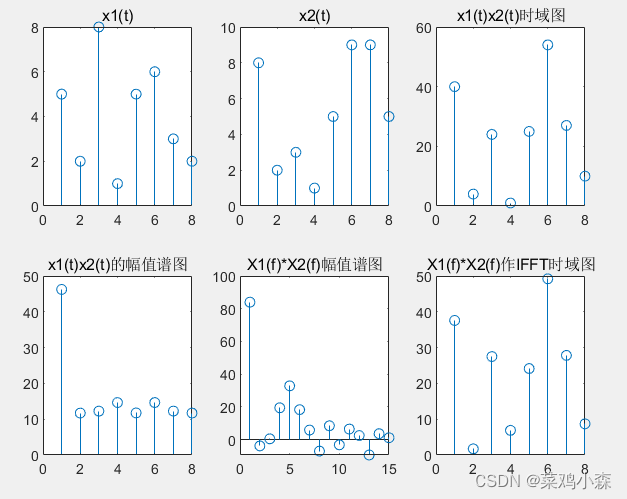

构造离散序列x1t =[5 2 8 8 1 1 3 2]; x2t
=[8 2 3 1 5 8 9 5];分别作x1tx2t
的时域图和幅值谱图,再分别对x1t
和x2t
做快速傅里叶变换(FFT)得到幅值谱X1(f)和X2(f),画出X1f*X2(f)
幅值谱图,再将X1f*X2(f)
作快速傅里叶逆变换得到时域图,发现与x1tx2t
的时域图相同,符合频域卷积特性。
