正交频分复用 (Orthogonal Frequency Division Multiplexing, OFDM) 作为一种高效的无线通信技术，已被广泛应用于现代通信系统中，例如 Wi-Fi (IEEE 802.11)、LTE 和 5G 等。其核心优势在于可以将宽带信道分割成多个正交的窄带子信道，从而有效对抗频率选择性衰落的影响。频率选择性衰落是无线信道中最常见的衰落类型之一，它会对信号的不同频率成分造成不同的衰减和相位偏移，导致码间干扰 (Inter-Symbol Interference, ISI)，严重影响通信系统的性能。本文将着重对 OFDM 系统在频率选择性无线信道下的性能进行仿真研究，深入分析其工作原理，并探讨各种影响系统性能的因素。

一、OFDM 系统原理概述

OFDM 的核心思想是将高速数据流分割成多个低速数据流，分别调制到多个正交的子载波上进行传输。这些子载波的频率间隔经过精心设计，使其满足正交性条件，即任意两个子载波在符号周期内积分结果为零。这种正交性保证了各个子载波之间互不干扰，从而可以充分利用频谱资源。

具体而言，OFDM 系统的基本流程如下：

串并转换 (Serial-to-Parallel Conversion)： 将高速串行数据流转换为多个低速并行数据流。例如，如果原始数据速率为 R bps，子载波数量为 N，则每个子载波上的数据速率降为 R/N bps。
调制 (Modulation)： 对每个并行数据流进行调制，例如 QAM (Quadrature Amplitude Modulation) 或 PSK (Phase Shift Keying)。不同的调制方式会影响系统的频谱效率和抗噪声性能。
逆离散傅里叶变换 (Inverse Discrete Fourier Transform, IDFT)： 将调制后的频域信号转换为时域信号。IDFT 的输出代表每个 OFDM 符号的时域波形，它是所有子载波信号的叠加。
添加循环前缀 (Cyclic Prefix, CP)： 为了对抗 ISI，在每个 OFDM 符号前添加一个循环前缀。循环前缀是 OFDM 符号尾部的一段复制，其长度必须大于信道的最大时延扩展。添加 CP 的目的是将线性卷积转换为循环卷积，从而可以利用 FFT (Fast Fourier Transform) 来简化均衡器的设计。
数模转换 (Digital-to-Analog Conversion) 和射频前端 (Radio Frequency Front-End)： 将数字信号转换为模拟信号，并经过射频前端进行上变频和功率放大，然后通过天线发射出去。

在接收端，接收到的信号经过射频前端处理后，首先进行模数转换，然后执行以下步骤：

去除循环前缀 (Cyclic Prefix Removal)： 移除接收到的 OFDM 符号中的循环前缀。
离散傅里叶变换 (Discrete Fourier Transform, DFT)： 将时域信号转换为频域信号，恢复各个子载波上的信号。
信道均衡 (Channel Equalization)： 补偿信道对各个子载波造成的衰减和相位偏移。常用的信道均衡方法包括迫零 (Zero Forcing, ZF) 均衡、最小均方误差 (Minimum Mean Square Error, MMSE) 均衡等。
解调 (Demodulation)： 对每个子载波上的信号进行解调，恢复原始数据。
并串转换 (Parallel-to-Serial Conversion)： 将多个并行数据流转换为高速串行数据流。

二、频率选择性无线信道建模

频率选择性无线信道是指信道的频率响应不是平坦的，不同频率成分的信号受到不同的衰减和相位偏移。这种信道通常是由多径传播引起的，即信号通过多条路径到达接收端，由于每条路径的长度和传播环境不同，导致信号到达时间不同，从而产生时延扩展。

常用的频率选择性无线信道模型包括：

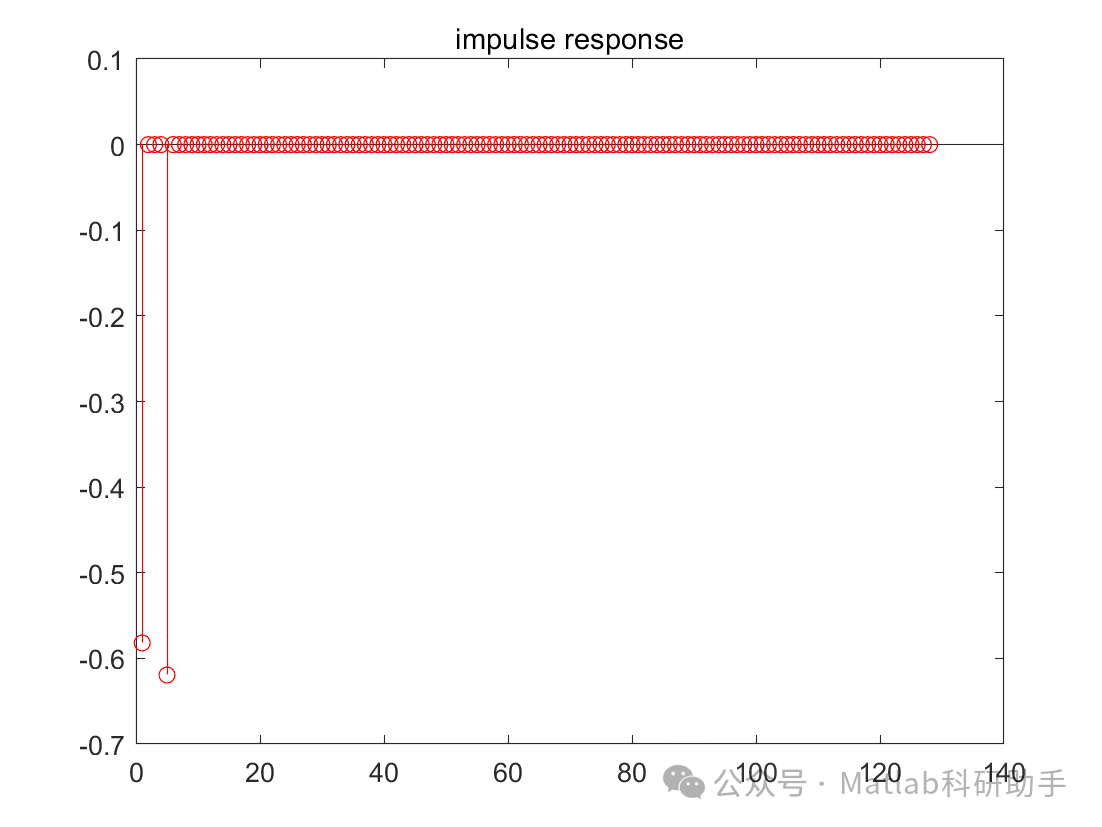

抽头延迟线 (Tapped Delay Line) 模型： 将信道建模成一个具有多个延迟抽头的滤波器，每个抽头对应一条传播路径，其系数代表该路径的衰减和相位偏移。抽头延迟线的长度代表信道的最大时延扩展。
功率时延谱 (Power Delay Profile, PDP) 模型： 描述了信号的功率随时间延迟的分布情况。常用的 PDP 模型包括指数衰减模型、瑞利衰落模型等。
ITU 信道模型： ITU (International Telecommunication Union) 制定了一系列标准的信道模型，例如 ITU-R P.1411 和 ITU-R P.2000，这些模型考虑了各种传播环境，例如室内、室外、城市、乡村等。

在仿真中，我们可以选择合适的信道模型来模拟真实的无线信道环境。抽头延迟线模型因其灵活性和可调参数性而被广泛使用。我们可以通过调整抽头系数和延迟来模拟不同的频率选择性信道。

三、OFDM 系统仿真平台搭建

可以使用多种软件平台对 OFDM 系统进行仿真，例如 MATLAB、Simulink、GNU Radio 等。 MATLAB 具有强大的数值计算和信号处理功能，是 OFDM 系统仿真的常用工具。

在 MATLAB 中，可以使用以下步骤搭建 OFDM 系统仿真平台：

参数设置： 设置 OFDM 系统的各种参数，例如子载波数量、调制方式、循环前缀长度、信道模型、信噪比等。
数据生成： 生成随机数据作为发送端输入。
OFDM 调制： 按照 OFDM 调制流程，将数据调制到各个子载波上，并添加循环前缀。
信道模拟： 使用信道模型对发送信号进行信道衰落模拟。
添加噪声： 添加高斯白噪声来模拟实际的噪声环境。
OFDM 解调： 按照 OFDM 解调流程，去除循环前缀，进行 FFT 变换，并进行信道均衡和解调。
误码率 (Bit Error Rate, BER) 计算： 将解调后的数据与原始数据进行比较，计算误码率。
性能分析： 分析仿真结果，评估 OFDM 系统的性能，并探讨各种参数对系统性能的影响。

四、仿真结果分析与讨论

通过仿真，我们可以研究以下几个方面的内容：

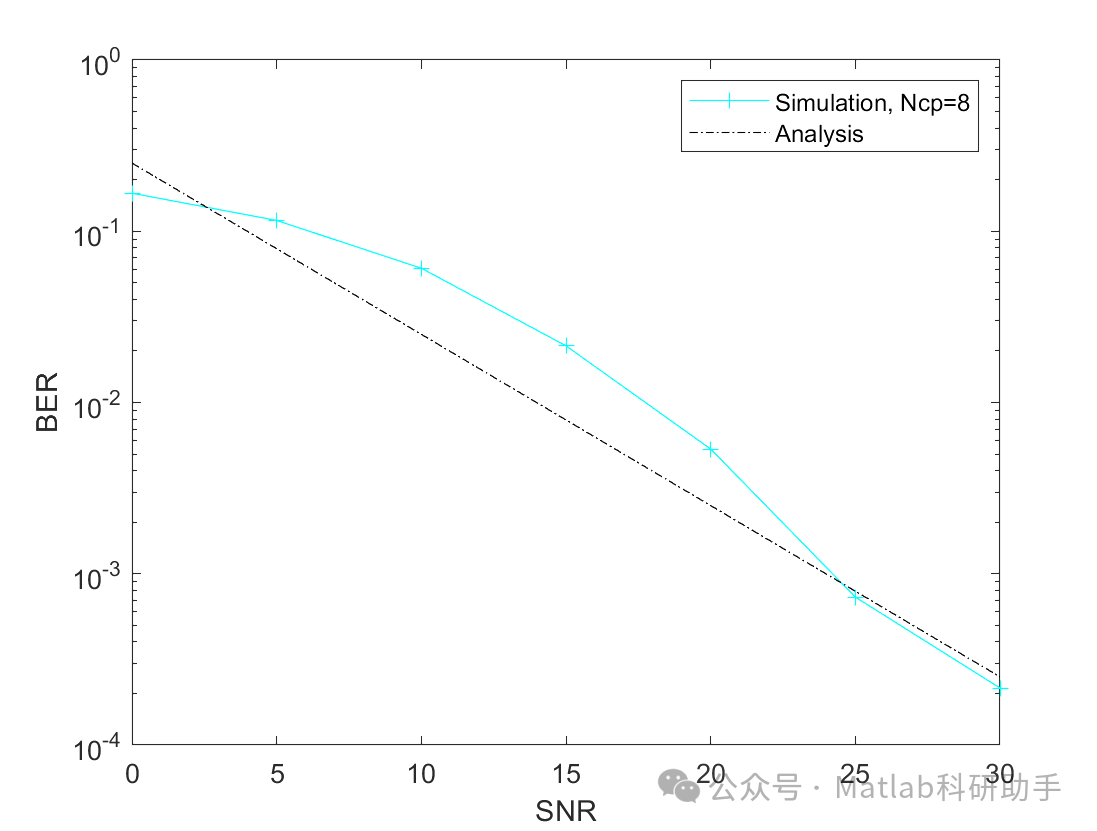

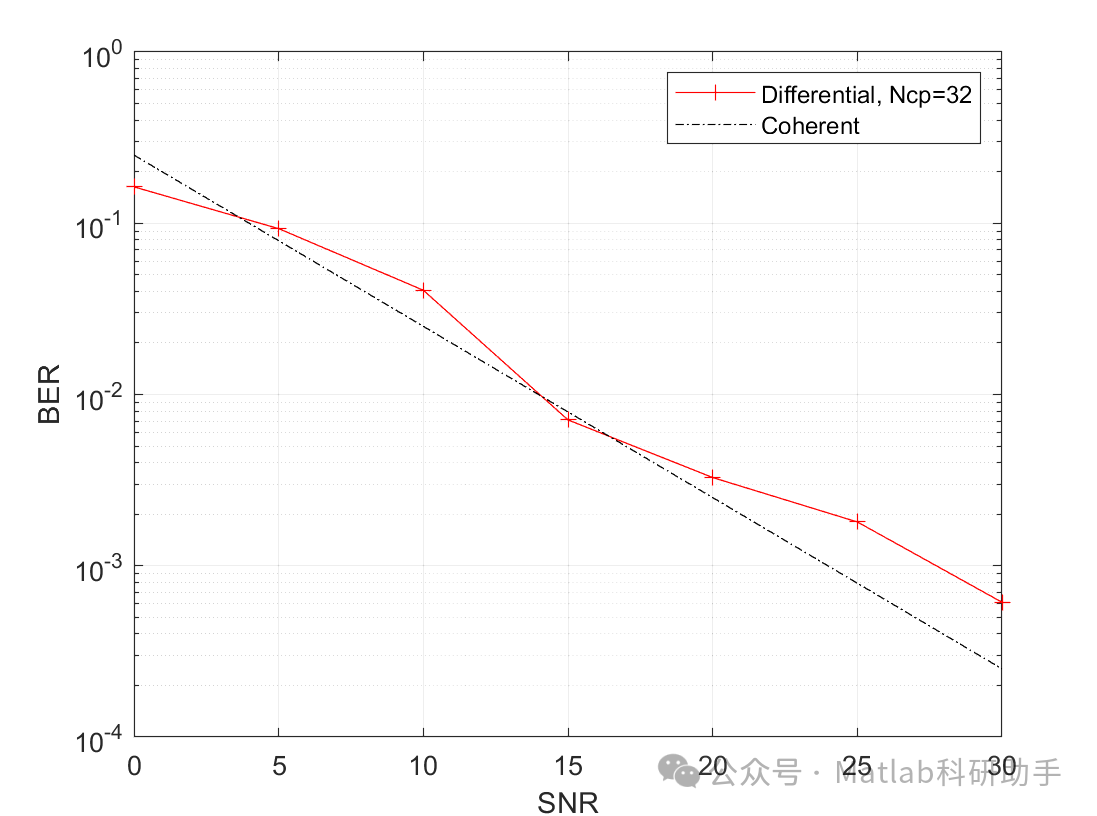

循环前缀长度对性能的影响： 循环前缀的长度必须大于信道的最大时延扩展，才能有效对抗 ISI。如果循环前缀长度小于时延扩展，则会导致 ISI，从而降低系统性能。然而，过长的循环前缀会降低频谱效率。因此，需要根据实际信道环境选择合适的循环前缀长度。
信道均衡算法对性能的影响： 信道均衡是 OFDM 系统中重要的环节，它可以补偿信道对各个子载波造成的衰减和相位偏移。常用的信道均衡算法包括 ZF 均衡、MMSE 均衡等。 MMSE 均衡通常比 ZF 均衡具有更好的性能，因为它考虑了噪声的影响。
调制方式对性能的影响： 不同的调制方式具有不同的频谱效率和抗噪声性能。例如，QAM 具有更高的频谱效率，但对噪声更加敏感。PS K具有更好的抗噪声性能，但频谱效率较低。
子载波数量对性能的影响： 增加子载波数量可以降低每个子载波上的数据速率，从而降低 ISI 的影响。然而，过多的子载波会增加系统的复杂度，并降低频谱效率。

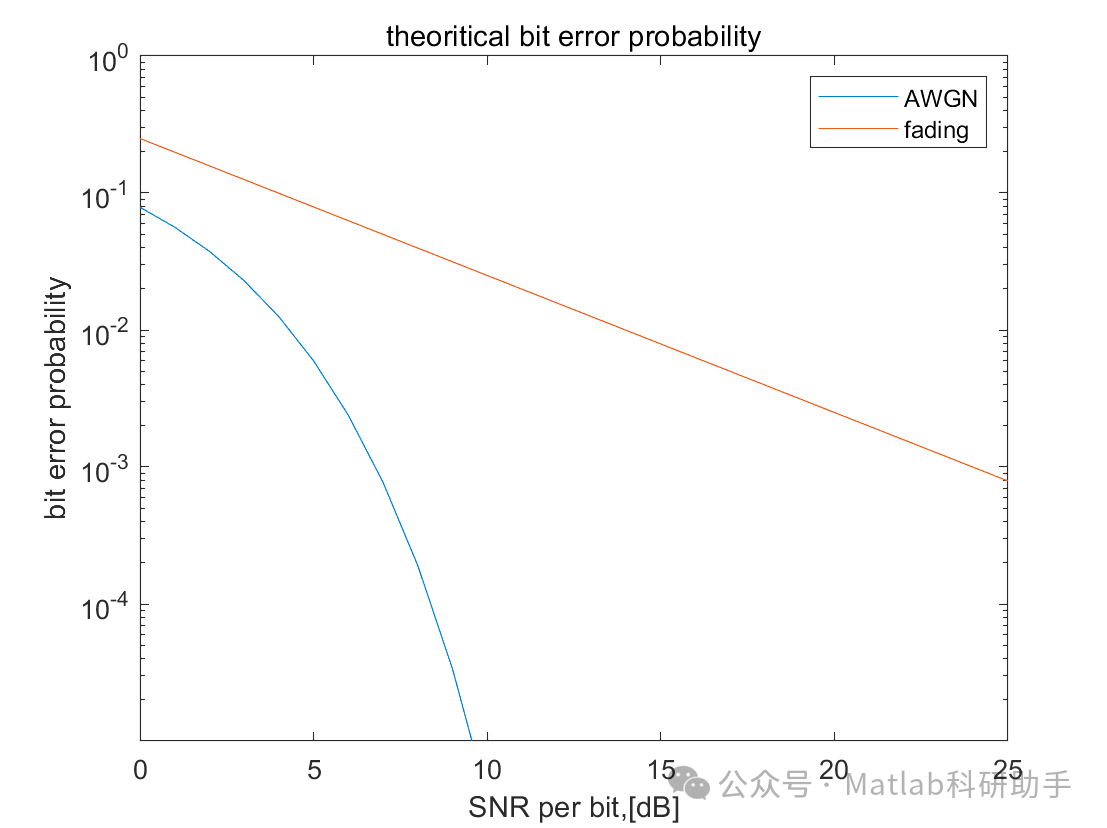

信噪比 (Signal-to-Noise Ratio, SNR) 对性能的影响： 信噪比是衡量信号质量的重要指标。提高信噪比可以降低误码率，从而提高系统性能。

通过对以上各种因素进行仿真分析，我们可以深入了解 OFDM 系统在频率选择性无线信道下的性能特点，并为实际应用提供指导。例如，在信道条件较差的情况下，可以选择较长的循环前缀和抗噪声性能较好的调制方式。在信道条件较好的情况下，可以选择较短的循环前缀和频谱效率较高的调制方式。

五、结论与展望

本文对 OFDM 系统在频率选择性无线信道下的性能进行了仿真研究，并分析了各种影响系统性能的因素。仿真结果表明，OFDM 系统能够有效对抗频率选择性衰落的影响，是一种适用于无线通信的高效技术。

未来的研究方向包括：

更复杂的信道模型： 可以研究更复杂的信道模型，例如多径衰落模型、阴影衰落模型等，以更真实地模拟无线信道环境。
更先进的信道均衡算法： 可以研究更先进的信道均衡算法，例如基于深度学习的信道均衡算法，以进一步提高系统性能。
MIMO-OFDM 技术： 可以研究 MIMO (Multiple-Input Multiple-Output) 与 OFDM 的结合，利用空间分集和复用增益来提高系统容量和可靠性。
OFDM 在 5G 及未来无线通信系统中的应用： 可以研究 OFDM 在 5G 及未来无线通信系统中的应用，例如 mmWave OFDM、FBMC (Filter Bank Multi-Carrier) 等。
