🔥 内容介绍

总谐波失真(Total Harmonic Distortion, THD)是评估信号质量的一个关键指标，它量化了信号中谐波成分相对于基波成分的强度。谐波成分是基波频率的整数倍的频率分量，它们的存在会导致信号的失真，降低系统的性能。因此，准确计算THD对于电力系统和音频系统至关重要，能够帮助工程师识别并解决潜在问题，优化系统设计。本文将深入探讨THD的定义、计算方法，并分别阐述其在电力系统和音频系统中的重要应用。

THD的定义和计算方法

THD通常以百分比的形式表示，反映了信号中所有谐波成分的均方根(RMS)值与基波成分的RMS值之比。更具体地说，THD有两种常见的定义和计算方法：

THD-F (Fundamental): 这种定义方式以基波成分为参考基准。其公式如下：

THD-F = (√[V₂² + V₃² + V₄² + ... ]) / V₁ * 100%

其中，V₁是基波成分的RMS电压（或电流），V₂, V₃, V₄, ... 分别是第二次谐波、第三次谐波、第四次谐波等等的RMS电压（或电流）。这种定义方式更注重谐波相对于基波的比例，更直观地反映了信号的失真程度。
THD-R (RMS): 这种定义方式以总信号的RMS值为参考基准。其公式如下：

THD-R = (√[V₂² + V₃² + V₄² + ... ]) / (√[V₁² + V₂² + V₃² + V₄² + ... ]) * 100%

或者，更简洁地表达为:

THD-R = (√[V²_总 - V₁²]) / V_总 * 100%

其中，V_总是总信号的RMS电压（或电流）。这种定义方式更能反映总信号的质量。

选择哪种定义方式取决于具体的应用场景和需求。在某些情况下，THD-F更合适，因为它更能强调谐波相对于基波的影响。而在其他情况下，THD-R可能更合适，因为它更能反映总信号的质量。

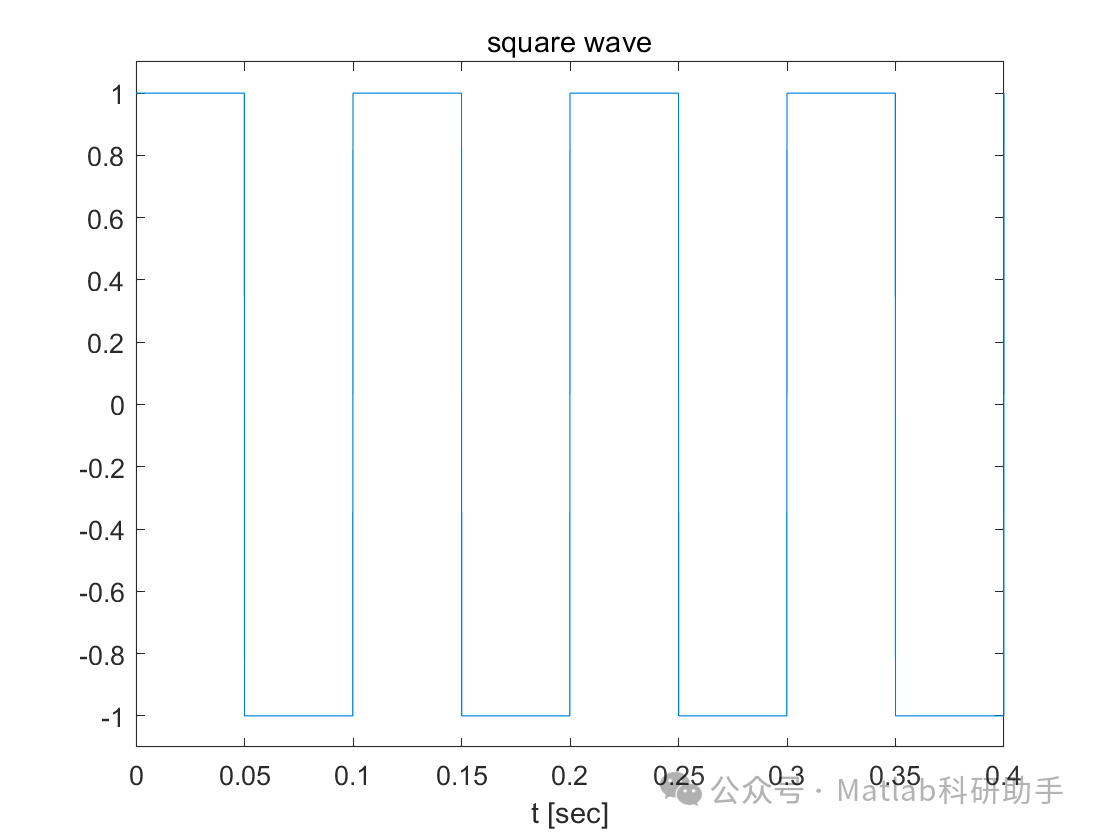

计算THD需要首先对信号进行频谱分析，提取出各个谐波成分的幅值。常用的频谱分析方法包括傅里叶变换(Fourier Transform, FT)及其快速算法(Fast Fourier Transform, FFT)。通过FFT分析，可以将时域信号转换为频域信号，从而清晰地观察到各个频率成分的幅值和相位。获得各个谐波成分的幅值后，即可按照上述公式计算THD。

THD在电力系统中的应用

在电力系统中，THD是评估电能质量的一个重要指标。电力系统中的非线性负载，如变频器、开关电源、电弧炉等，会产生大量的谐波电流注入电网，导致电压畸变和电能质量下降。高THD会导致以下问题：

设备过热
: 谐波电流会增加变压器、电缆和电容器等电力设备的损耗，导致设备过热，缩短使用寿命。
保护设备误动作
: 谐波电流可能导致继电保护装置误动作，影响电力系统的安全稳定运行。
电容器过载
: 谐波电流会增加电容器的电压和电流应力，导致电容器过载甚至损坏。
电能计量误差
: 谐波电流会影响电能计量的准确性，造成经济损失。
干扰通信系统
: 谐波电压和电流会通过电磁辐射干扰附近的通信系统。

为了保证电力系统的安全稳定运行，各国都制定了相应的电能质量标准，对THD的限值进行了明确规定。例如，中国国家标准GB/T 14549-1993《电能质量公用电网谐波》对公用电网的电压谐波含有率提出了明确要求。

因此，在电力系统中，需要定期对THD进行监测和评估。通过安装电能质量监测装置，可以实时监测电网的电压和电流谐波含量，及时发现和解决电能质量问题。常用的降低THD的方法包括：

采用谐波抑制装置
: 如有源滤波器(Active Power Filter, APF)和无源滤波器(Passive Filter)。 APF能够动态补偿谐波电流，抑制谐波电压；无源滤波器则通过特定的电路结构，选择性地滤除特定频率的谐波电流。
优化电力系统设计
: 合理选择变压器容量和连接方式，避免谐波放大。
规范用电设备的谐波产生
: 鼓励用户使用符合电能质量标准的用电设备，减少谐波污染源。

THD在音频系统中的应用

在音频系统中，THD是衡量音频设备（如放大器、扬声器、麦克风等）信号保真度的重要指标。高THD会导致音频信号的失真，降低音质，影响听感。谐波失真在音频系统中表现为音色改变、声音发闷、高频刺耳等现象。

在音频放大器中，非线性元件的存在会导致信号产生谐波失真。理想的放大器应该只放大输入信号，而不产生任何新的频率成分。然而，实际的放大器由于晶体管或集成电路的非线性特性，不可避免地会产生谐波失真。

在扬声器中，由于振膜的非线性振动和音圈的非线性磁场效应，也会产生谐波失真。扬声器的谐波失真通常会随着输出功率的增加而增加。

因此，在音频系统设计中，需要采取措施降低THD，提高音质。常用的方法包括：

选择线性度高的元器件
: 使用线性度好的晶体管或集成电路，可以降低放大器的谐波失真。
采用负反馈技术
: 负反馈技术可以有效地降低放大器的谐波失真。
优化电路设计
: 采用合理的电路拓扑结构，减少非线性元件的影响。
选择优质的扬声器单元
: 选择振膜材料和结构设计合理的扬声器单元，可以降低扬声器的谐波失真。

在音频设备的技术指标中，通常会给出THD+N (Total Harmonic Distortion plus Noise) 指标。 THD+N 指标综合考虑了谐波失真和噪声的影响，更能全面地反映音频设备的性能。较低的THD+N 值通常意味着更高的音质。

结论

总谐波失真(THD)是评估信号质量的重要指标，其计算和应用在电力系统和音频系统中都至关重要。在电力系统中，监测和控制THD对于保障电能质量和电力系统的安全稳定运行至关重要。在音频系统中，降低THD对于提高音质和改善听感至关重要。通过准确计算THD，并采取相应的措施，可以有效地优化电力系统和音频系统的性能，提高其可靠性和用户体验。随着电力电子技术和音频技术的不断发展，对THD的控制和优化将更加重要。未来，更先进的测量技术和更高效的抑制方法将被不断开发和应用，以满足日益增长的性能需求。
