摘要： 最小方差无畸变响应（MVDR）波束形成器是一种广泛应用于信号处理领域的自适应波束形成技术。其核心思想是在保持期望信号增益为单位的同时，最小化输出信号的方差，从而有效抑制干扰和噪声。本文将深入探讨MVDR波束形成器的理论基础、算法实现、关键特性、典型应用以及面临的挑战，并对未来的发展方向进行展望。

引言：

在诸如雷达、声纳、无线通信、声学信号处理和医疗影像等众多领域，我们经常需要从多个传感器接收到的信号中提取出感兴趣的信号，同时抑制来自其他方向的干扰和背景噪声。传统的固定波束形成器，如延迟求和波束形成，其性能在面对动态变化的干扰环境时往往受到限制。自适应波束形成器应运而生，它能够根据接收到的数据动态调整权矢量，以优化信号处理性能。在众多自适应波束形成器中，最小方差无畸变响应（MVDR）波束形成器因其良好的理论基础和实际应用效果而备受关注。

一、MVDR波束形成器的理论基础

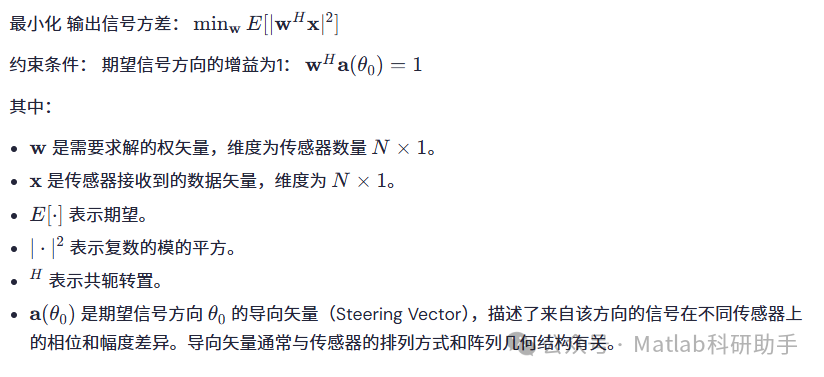

MVDR波束形成器的核心优化准则是：

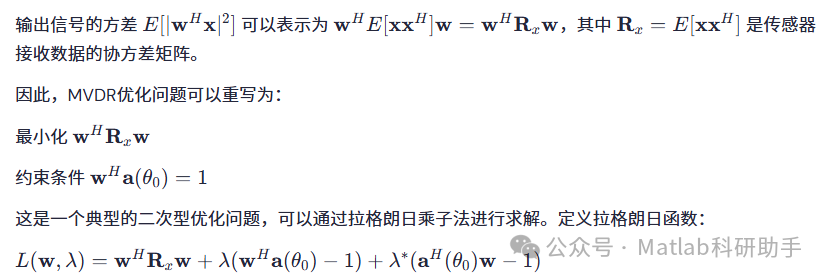

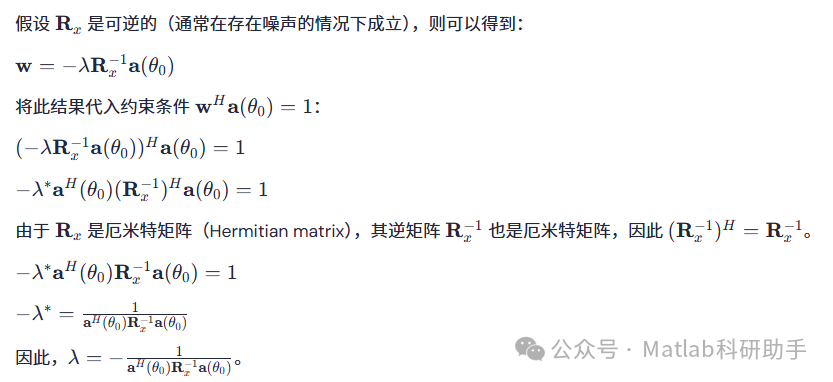

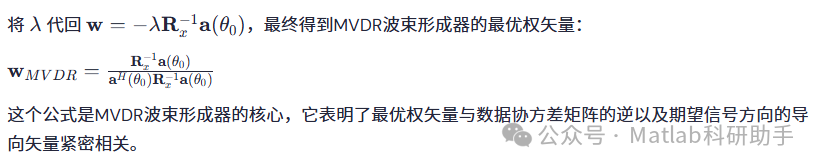

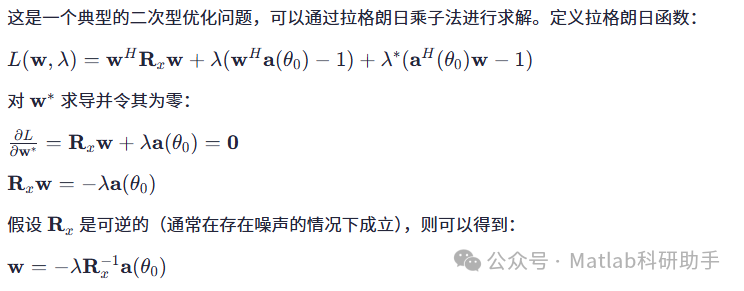

L(w,λ)=wHRxw+λ(wHa(θ0)−1)+λ∗(aH(θ0)w−1)

二、MVDR波束形成器的算法实现

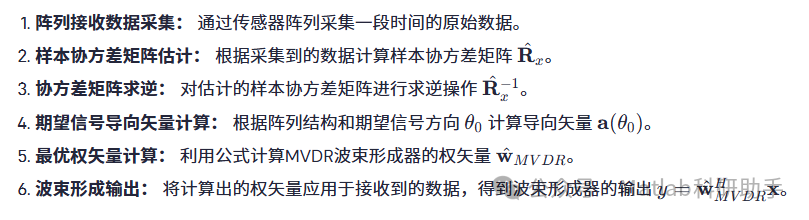

实际实现MVDR算法的关键步骤包括：

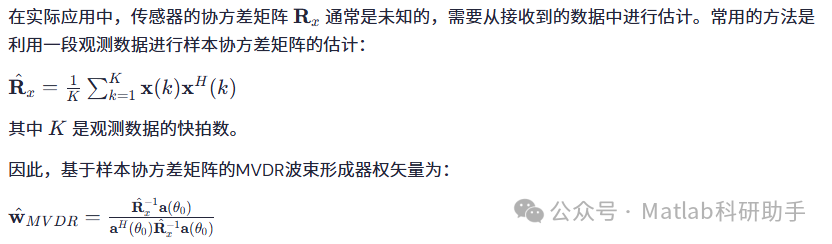

在实际应用中，协方差矩阵的求逆是一个计算复杂度较高的操作，尤其当传感器数量较大时。此外，样本协方差矩阵的估计精度受到快拍数的影响，有限的快拍数会导致估计误差，从而影响MVDR的性能。为了解决这些问题，出现了一些改进算法，例如利用迭代方法求解权矢量，或者采用一些正则化技术来提高协方差矩阵求逆的鲁棒性。

三、MVDR波束形成器的关键特性

MVDR波束形成器具有以下关键特性：

对期望信号方向的精确增益控制：
MVDR算法的核心约束保证了在期望信号方向上的增益为单位一，即无畸变响应。这意味着期望信号可以被完整地提取出来，而不会在幅度上发生衰减。
在干扰方向形成零陷：
MVDR通过最小化输出方差来抑制干扰和噪声。当存在来自特定方向的干扰时，为了最小化输出方差，MVDR权矢量会自动在干扰方向上形成零陷（即波束响应为零或接近于零），从而有效地抑制干扰信号。这是MVDR最显著的优点之一。
对噪声的抑制：
除了抑制定向干扰外，MVDR也能够抑制非相干噪声，因为它也包含在需要最小化的输出方差中。
对阵列结构和来波方向的敏感性：
MVDR的性能高度依赖于期望信号方向的导向矢量。如果导向矢量与实际的来波方向存在偏差（例如，由于方向估计误差、传感器位置误差等），MVDR的性能会显著下降，甚至可能在期望方向上形成零陷，导致信号自消。
对协方差矩阵估计误差的敏感性：
基于样本协方差矩阵的MVDR算法对协方差矩阵的估计精度非常敏感。在低信噪比、快拍数不足或存在相干干扰的情况下，样本协方差矩阵的估计可能不准确，导致权矢量计算误差，从而影响波束形成性能。

四、MVDR波束形成器的典型应用

MVDR波束形成器在多个领域都有着广泛的应用：

雷达和声纳：
用于目标检测、跟踪和定位，抑制杂波和噪声。MVDR能够有效地将来自目标方向的回波增强，同时抑制来自其他方向的干扰。
无线通信：
用于空间复用、干扰抑制和波束赋形，提高通信系统的容量和可靠性。在多用户MIMO系统中，MVDR可以用于分离不同用户的信号，并抑制来自其他用户的干扰。
语音信号处理：
用于语音增强、声源定位和分离，抑制背景噪声和混响。在麦克风阵列系统中，MVDR可以用于增强特定方向的语音信号。
医学影像：
用于超声成像、MRI等领域，提高图像质量，抑制伪影。
天文学：
用于射电望远镜阵列，增强来自特定天体的信号，抑制宇宙背景辐射和射频干扰。

五、MVDR波束形成器面临的挑战

尽管MVDR具有许多优点，但在实际应用中也面临一些挑战：

期望信号方向的精确获取：
MVDR算法需要精确知道期望信号的来波方向。方向估计误差会导致导向矢量不准确，从而降低波束形成性能，甚至产生信号自消。
协方差矩阵的准确估计：
在实际环境中，协方差矩阵是动态变化的，而且样本协方差矩阵的估计受到快拍数、信噪比和干扰情况的影响。如何准确、鲁棒地估计协方差矩阵是关键。
相干干扰的处理：
当多个干扰信号之间存在相干性时（例如多径效应引起的干扰），样本协方差矩阵会变得病态，甚至奇异，导致MVDR性能严重下降。传统的MVDR算法对相干干扰的处理能力有限。
计算复杂度：
对于大规模阵列，协方差矩阵求逆的计算复杂度仍然是一个挑战，需要寻求更高效的算法。
宽带信号的处理：
MVDR是基于窄带信号假设推导的。对于宽带信号，需要采用额外的处理技术，如分带处理或采用宽带波束形成算法。
非高斯噪声和非线性干扰：
MVDR是基于高斯噪声和线性模型的假设。在实际环境中，可能存在非高斯噪声和非线性干扰，这会影响MVDR的性能。

六、未来的发展方向

针对MVDR波束形成器面临的挑战，未来的研究方向主要集中在以下几个方面：

鲁棒MVDR波束形成器：
开发对导向矢量误差、协方差矩阵估计误差和相干干扰具有鲁棒性的MVDR变体，例如基于特征空间的方法、基于约束优化的方法以及基于稀疏恢复的方法。
低复杂度MVDR算法：
研究更高效的协方差矩阵求逆算法，例如基于迭代方法、基于块矩阵求逆或利用阵列结构的特性来降低计算复杂度。
宽带MVDR波束形成器：
研究适用于宽带信号的MVDR算法，例如基于频域处理、时域处理或联合时频域处理的方法。
基于机器学习的波束形成：
探索利用深度学习等机器学习技术来学习最优的波束形成权矢量，以应对复杂的信号环境和非理想条件。
联合信号处理：
将MVDR波束形成与其他信号处理技术（如DOA估计、源分离）相结合，实现更全面的信号处理能力。
面向特定应用的MVDR优化：
针对不同领域的具体需求，对MVDR算法进行定制和优化，例如在低信噪比环境下提高性能，或在特定干扰模式下增强抑制能力。

结论：

MVDR波束形成器作为一种经典的自适应波束形成技术，在许多领域发挥着重要作用。其基于最小输出方差和无畸变响应的优化准则使其能够有效地抑制干扰和噪声，增强期望信号。然而，MVDR也面临着对方向估计误差、协方差矩阵估计误差以及相干干扰的敏感性等挑战。未来的研究将继续致力于提高MVDR的鲁棒性、降低计算复杂度、扩展其应用范围，并结合新兴技术，使其在更复杂的信号环境中发挥更大的作用。随着技术的不断发展，MVDR波束形成器及其改进算法将继续在信号处理领域扮演关键角色。
