🔥 内容介绍

在当今高度互联的时代，无线通信技术扮演着举足轻重的角色，深刻地改变着人们的生活方式和社会发展模式。从早期的语音通信到如今的海量数据传输，无线通信系统的性能需求日益提高。然而，无线信道固有的复杂性和动态性，特别是衰落效应，对通信系统的可靠性和性能带来了严峻的挑战。无线衰落信道是指信号在传播过程中由于多径传播、遮挡、反射等因素导致信号幅度、相位和到达时间发生随机变化的现象，这使得接收信号的强度和质量大幅下降，严重影响通信的有效性。

为了应对无线衰落信道的挑战，科研人员和工程师们持续探索并提出了各种先进的通信技术。其中，正交频分复用（OFDM）技术因其在抗多径干扰、提高频谱效率和灵活性等方面的显著优势，已成为现代无线通信系统，如4G LTE、5G NR、Wi-Fi和数字广播等，的核心技术之一。OFDM技术通过将高速数据流分解成多个并行子流，并将每个子流调制到一组相互正交的子载波上进行传输，有效地将频率选择性衰落信道转化为多个频率平坦性衰落子信道，从而大大降低了均衡的复杂度，提高了系统在衰落信道下的性能。

本文旨在深入探讨无线衰落信道环境下OFDM通信系统的设计与仿真。我们将首先阐述无线衰落信道的特性及其对传统通信系统的影响，引出OFDM技术的优势。随后，将详细介绍OFDM系统的基本原理、关键模块以及在设计过程中需要考虑的重要因素。接着，将通过仿真实验来验证OFDM系统在不同衰落信道场景下的性能，并分析影响系统性能的关键参数。最后，将对全文进行总结，并展望未来无线衰落信道通信系统的发展方向。

第一部分：无线衰落信道特性及其对通信系统的影响

无线信号在传播过程中会受到周围环境的复杂影响，包括直射、反射、散射、绕射等多种路径传播。这些不同路径的信号以不同的时延、幅度和相位到达接收端，相互叠加后形成多径效应。多径效应导致接收信号的幅度随时间和位置发生随机变化，即衰落。根据引起衰落的主要因素，无线衰落可以分为大尺度衰落和小尺度衰落。

大尺度衰落主要由传播路径上的遮挡和建筑物引起，表现为接收信号强度的平均值在较长距离或较大范围内发生缓慢变化，例如路径损耗和阴影衰落。路径损耗描述了信号强度随距离的衰减，而阴影衰落则反映了由于障碍物对信号的随机遮挡引起的衰减。

小尺度衰落则是由信号在接收天线附近的多径传播引起的，表现为接收信号强度在较小范围或较短时间内发生快速波动。小尺度衰落又可根据信道的时域和频域特性进一步细分为：

平坦衰落 (Flat Fading):
当信号带宽远小于信道的相干带宽时，信道在信号带宽内具有恒定的增益和线性相位响应。这种衰落导致所有频率分量遭受相同的衰减和相位偏移。
频率选择性衰落 (Frequency Selective Fading):
当信号带宽大于信道的相干带宽时，信道在信号带宽内表现出不同的增益和相位响应。不同频率分量遭受不同的衰减和相位偏移，导致信号波形畸变。多径时延扩展是引起频率选择性衰落的主要原因。
慢衰落 (Slow Fading):
当信道变化速率远慢于符号持续时间时，信道在一个或多个符号周期内保持相对恒定。
快衰落 (Fast Fading):
当信道变化速率与符号持续时间相当或更快时，信道在一个符号周期内会发生显著变化。多普勒效应是引起快衰落的主要原因，它由发送端或接收端的移动引起。

传统的单载波通信系统在面对频率选择性衰落时会遭受严重的码间干扰（ISI），需要采用复杂的均衡技术来消除或减轻ISI。然而，均衡器的复杂度随着信道时延扩展的增加而呈指数增长，限制了系统的传输速率和性能。此外，快衰落会导致信道估计的困难和时变信道对信号的严重破坏，进一步恶化了系统性能。

第二部分：OFDM通信系统的基本原理与设计

OFDM技术巧妙地利用频域的正交性来克服频率选择性衰落带来的挑战。其核心思想是将高速宽带数据流分割成多个并行低速窄带子流，并分别调制到一组相互正交的子载波上。由于每个子载波的带宽都远小于信道的相干带宽，因此每个子载波上的信道可以近似视为平坦衰落信道，从而避免了频率选择性衰落的影响。

OFDM系统的主要模块包括：

串并转换:
将输入的高速串行数据流转换为多个并行低速数据流，每个数据流对应一个子载波。
调制:
对每个并行数据流进行调制，常用的调制方式有QPSK、16QAM、64QAM等。
IFFT (Inverse Fast Fourier Transform):
对调制后的子载波数据进行IFFT变换，将频域信号转换为时域OFDM符号。IFFT变换的输入是各个子载波上的复数值，输出是OFDM符号的时域采样值。IFFT变换的特性保证了不同子载波之间的正交性。
添加循环前缀 (Cyclic Prefix - CP):
在每个OFDM符号的前端复制一部分末尾的时域采样值作为循环前缀。CP的长度必须大于信道的最大时延扩展。CP的作用是消除多径时延引起的码间干扰和子载波间干扰（ICI）。当OFDM符号通过多径信道时，由于CP的存在，时域信号的循环卷积变成了线性卷积，简化了接收端的处理。
并串转换:
将添加CP后的并行OFDM符号转换为串行数据流进行传输。
信道:
无线衰落信道对传输的OFDM信号产生影响。
串并转换:
将接收到的串行数据流转换为并行数据流。
去除循环前缀:
去除每个OFDM符号前端的循环前缀。
FFT (Fast Fourier Transform):
对去除CP后的OFDM符号进行FFT变换，将时域信号转换为频域信号。FFT变换将接收到的OFDM符号分解为各个子载波上的信号。
解调:
对每个子载波上的信号进行解调，恢复出原始的调制数据。
并串转换:
将解调后的并行数据流转换为串行数据流，恢复出原始数据。

在无线衰落信道下设计OFDM系统时，需要考虑以下关键因素：

子载波数量和带宽:
子载波数量越多，每个子载波的带宽越窄，越容易满足平坦衰落条件，但系统复杂度也越高。子载波带宽的选取需要权衡系统的抗衰落能力和复杂度。
循环前缀长度:
CP长度必须大于信道的最大时延扩展才能有效消除ISI。CP过长会降低频谱效率，CP过短则无法完全消除ISI。因此，CP长度的选取需要在抗ISI能力和频谱效率之间进行折衷。
调制方式:
调制方式的选择影响系统的频谱效率和抗噪声能力。高阶调制（如64QAM）可以提高频谱效率，但对信噪比要求较高，对衰落也更敏感。
信道估计与均衡:
虽然OFDM将频率选择性衰落转化为平坦衰落，但在每个子载波上仍然存在衰落。为了正确解调信号，需要对每个子载波的信道状态信息进行估计，并进行单抽头均衡。信道估计的精度和实时性直接影响系统的性能。在快衰落信道下，信道估计更加困难，需要更先进的信道跟踪算法。
频率同步与时间同步:
OFDM系统对频率偏差和时间偏差非常敏感。频率偏差会导致子载波之间的正交性被破坏，产生ICI。时间偏差会导致ISI。因此，精确的频率同步和时间同步是保证OFDM系统性能的关键。
峰均功率比 (PAPR):
OFDM信号是由多个子载波信号叠加而成，当所有子载波的相位一致时，会导致OFDM符号的时域信号幅度出现较大的峰值，即PAPR较高。高PAPR会导致功放效率降低和非线性失真。降低PAPR是OFDM系统设计中需要考虑的重要问题。

第三部分：OFDM系统在无线衰落信道下的仿真

为了验证OFDM系统在无线衰落信道下的性能，通常采用仿真方法。仿真可以通过构建信道模型、设计OFDM收发信机模块，并在不同信道条件下进行数据传输和性能评估。常用的无线衰落信道模型包括瑞利衰落模型、莱斯衰落模型、Jakes模型等。

仿真步骤通常包括：

信道模型选择与参数设置:
根据实际应用场景选择合适的衰落信道模型，并设置信道的时延扩展、多普勒频移等参数。例如，在城市环境中，多径效应显著，常采用瑞利衰落模型；在存在直射路径的环境中，可采用莱斯衰落模型。
OFDM系统参数配置:
设置子载波数量、CP长度、调制方式、码率等OFDM系统参数。这些参数的选择应考虑仿真场景和性能目标。
数据生成与调制:
生成随机的二进制数据流，并进行调制。
OFDM符号生成:
对调制后的数据进行串并转换、IFFT变换、添加CP，生成OFDM符号。
信道传输:
将OFDM符号通过设定的衰落信道模型进行传输。仿真过程中需要模拟信道的衰落、噪声和多普勒效应。
接收端处理:
在接收端，进行去除CP、FFT变换、解调等处理。
信道估计与均衡:
在接收端进行信道估计，并根据估计的信道信息进行均衡。
误码率 (BER) 或误比特率 (BER) 计算:
对接收到的解调数据与原始发送数据进行比较，统计误码率或误比特率，作为衡量系统性能的指标。
不同信噪比下的性能评估:
在不同的信噪比条件下重复仿真步骤，绘制误码率随信噪比变化的曲线，即BER-SNR曲线，用于评估系统在不同噪声环境下的性能。
不同信道参数下的性能分析:
改变信道的时延扩展、多普勒频移等参数，重复仿真步骤，分析信道特性对OFDM系统性能的影响。

仿真结果通常会展示OFDM系统在衰落信道下的性能增益。例如，与传统的单载波系统相比，OFDM系统在频率选择性衰落信道下可以显著降低误码率。仿真还可以用于评估不同OFDM系统设计参数对性能的影响，从而优化系统设计。例如，仿真可以帮助确定最佳的CP长度、子载波数量和调制方式，以在特定的信道环境下达到最佳的性能。此外，仿真还可以用于评估不同的信道估计算法和同步算法的性能。

通过仿真，我们可以直观地了解OFDM系统在无线衰落信道下的工作原理和性能表现，为实际系统的设计和部署提供重要的参考依据。

第四部分：仿真结果分析与讨论

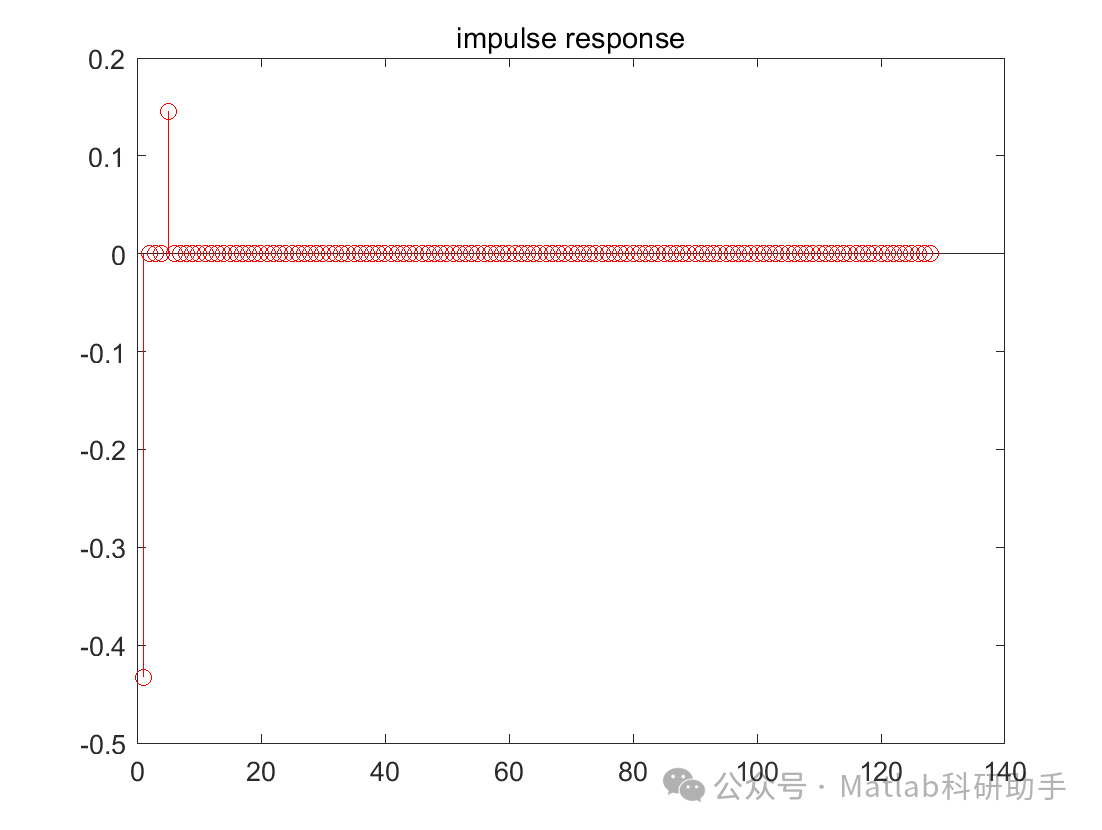

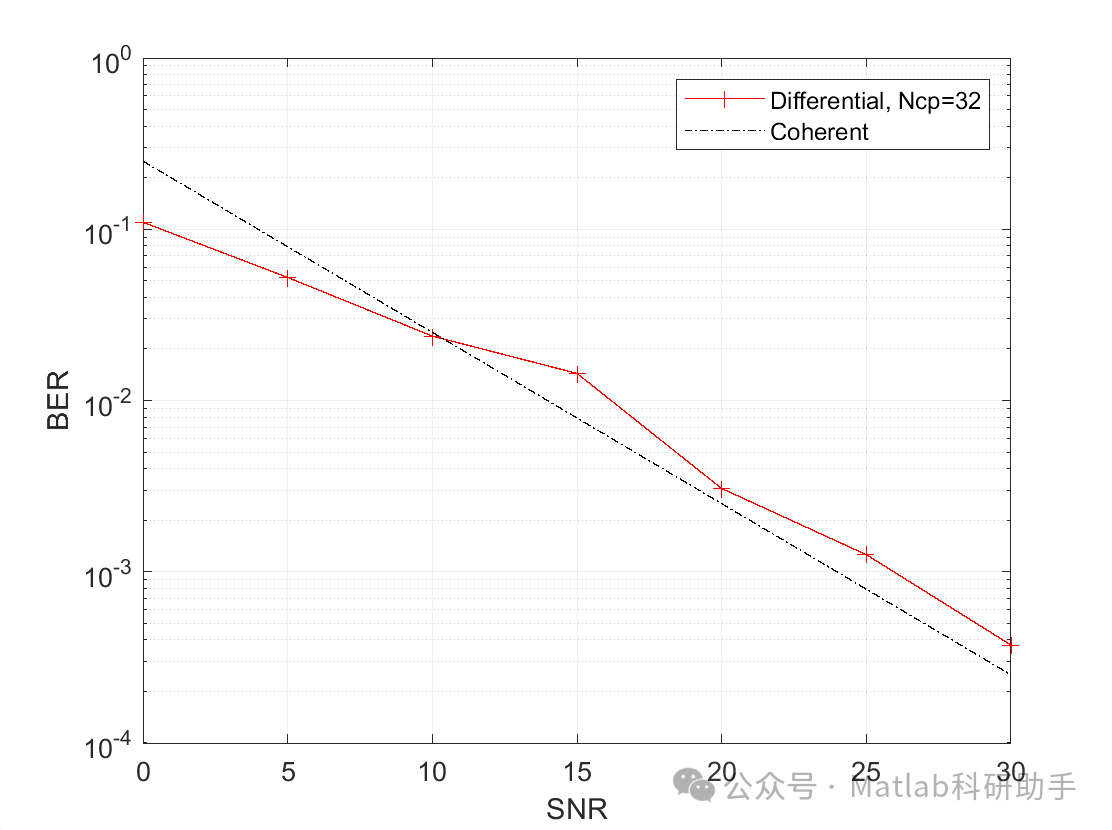

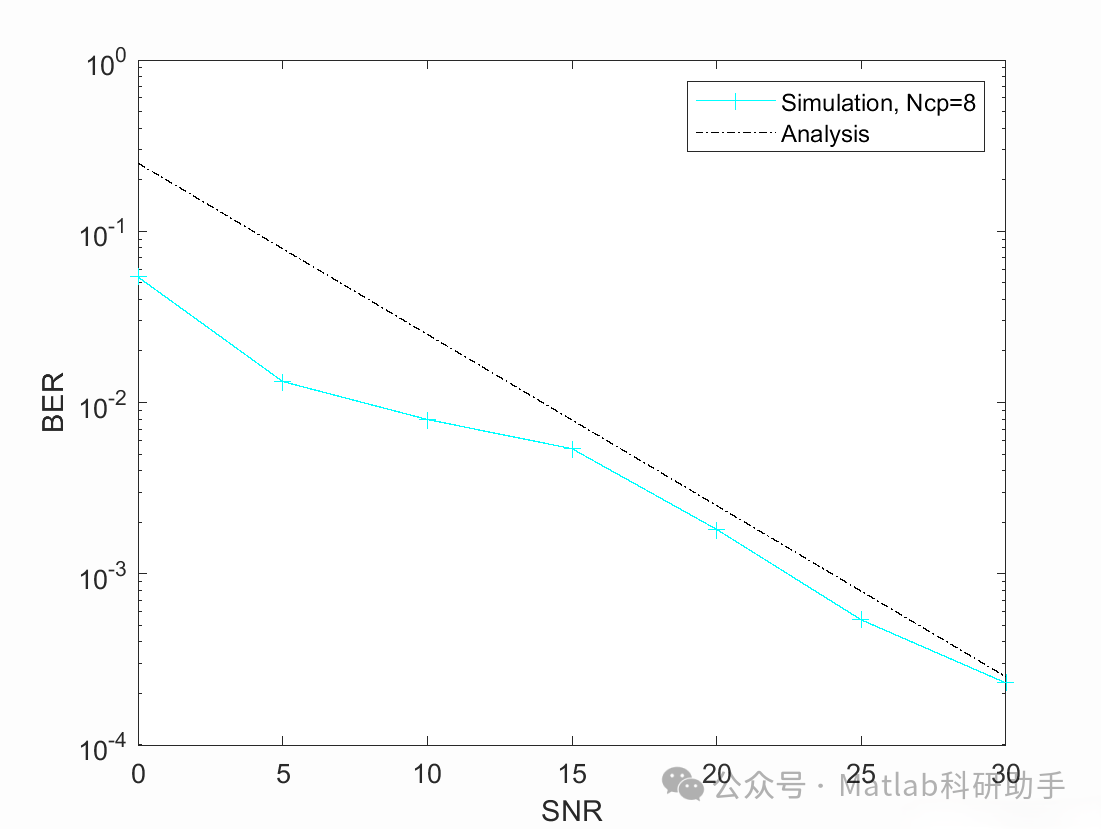

在对OFDM系统在无线衰落信道下进行仿真后，对仿真结果的分析至关重要。典型的仿真结果会以BER-SNR曲线的形式呈现。通过比较不同信道条件、不同系统参数下的BER-SNR曲线，可以得出以下结论：

衰落对性能的影响:

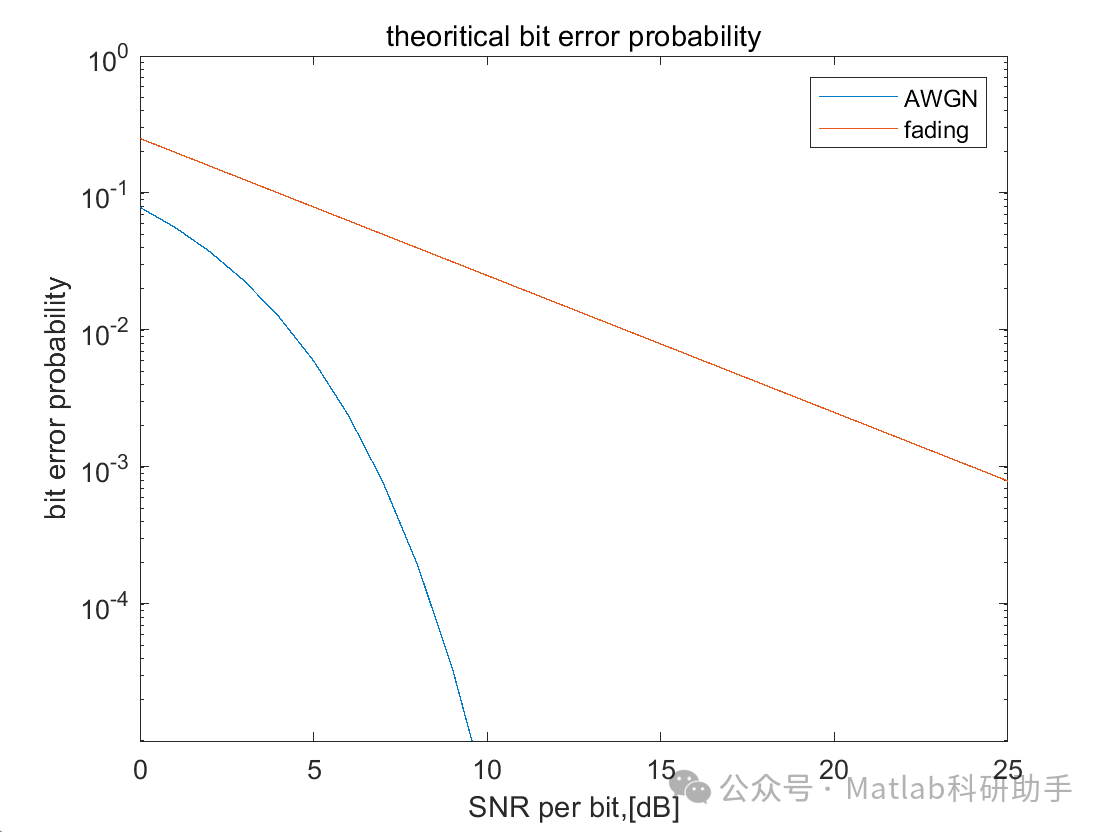

在存在衰落的情况下，BER-SNR曲线会显著右移，表明达到相同的误码率需要更高的信噪比。频率选择性衰落和快衰落对OFDM系统的性能影响尤其显著。
OFDM的抗衰落优势:
与单载波系统相比，OFDM系统在频率选择性衰落信道下表现出明显的抗ISI能力，BER曲线下降更快，证明了OFDM在处理多径效应方面的优越性。
循环前缀的作用:
适当的CP长度能够有效消除ISI，从而降低误码率。如果CP长度不足，ISI会导致BER性能劣化。
子载波数量的影响:
在一定范围内，增加子载波数量可以减小子载波带宽，使其更接近平坦衰落，从而提高抗衰落能力。然而，子载波数量过多也会增加系统复杂度。
调制方式的影响:
高阶调制方式（如64QAM）虽然可以提高频谱效率，但在低信噪比或严重衰落条件下，其误码率性能会劣于低阶调制方式（如QPSK）。
信道估计与均衡的重要性:
准确的信道估计和有效的均衡是保证OFDM系统在衰落信道下良好性能的关键。信道估计误差会导致解调错误，降低系统性能。在快衰落信道下，信道跟踪算法的性能至关重要。
同步误差的影响:
频率同步误差和时间同步误差会导致ICI和ISI，严重劣化OFDM系统的性能。仿真可以量化不同同步误差对性能的影响，从而指导同步算法的设计。

仿真结果的讨论应结合理论分析，解释仿真结果背后的原因。例如，当仿真显示增加CP长度能够降低误码率时，可以结合CP消除ISI的原理进行解释。当仿真显示在快衰落信道下性能下降明显时，可以讨论多普勒效应引起的ICI以及信道估计的挑战。

通过对仿真结果的深入分析，可以更好地理解OFDM系统在无线衰落信道下的工作特性，为实际系统的设计和优化提供有价值的洞察。

第五部分：总结与展望

本文对无线衰落信道下的OFDM通信系统的设计与仿真进行了深入探讨。我们首先阐述了无线衰落信道的特性及其对传统通信系统的挑战，引出了OFDM技术在应对这些挑战中的优势。随后，详细介绍了OFDM系统的基本原理、关键模块和设计考虑因素，并讨论了影响系统性能的关键参数。最后，通过仿真实验验证了OFDM系统在不同衰落信道场景下的性能，并分析了仿真结果。

OFDM技术凭借其优异的抗多径干扰能力和频谱效率，已成为现代无线通信的主流技术。然而，在更复杂和动态的无线信道环境下，如高速移动场景、高频段通信等，OFDM系统仍然面临一些挑战，例如高PAPR、对同步误差敏感以及在极快衰落信道下的信道估计困难等。

未来的无线衰落信道通信系统设计将继续围绕提高系统性能、降低复杂度、增强鲁棒性展开。一些潜在的发展方向包括：
