在许多科学和工程领域，准确地测量和分析运动至关重要。从车辆导航到结构健康监测，再到生物力学分析，获取可靠的速度和位移数据是理解和预测系统行为的基础。然而，直接测量速度和位移往往具有挑战性，尤其是在恶劣环境或需要非接触式测量的情况下。相比之下，加速度传感器（如加速度计）通常更易于部署和集成。因此，通过信号处理技术将加速度数据转换为速度和位移成为了一个广泛应用的研究方向。

加速度、速度和位移之间的关系由基本的运动学方程描述：速度是加速度的积分，而位移是速度的积分。理论上，通过对加速度信号进行两次积分，即可获得相应的速度和位移。然而，实际测量中的加速度数据不可避免地包含噪声、漂移和其他干扰。简单地进行数值积分会放大这些误差，导致计算出的速度和位移数据随着时间推移而显著偏离真实值。

数字信号处理（DSP）技术为解决这一问题提供了强大的工具。DSP 滤波器可以用来去除或减弱加速度数据中的噪声和干扰，从而改善积分计算的准确性。本文旨在深入探讨使用 DSP 滤波器加速速度和位移计算的研究。我们将详细讨论不同类型的 DSP 滤波器及其在加速度信号处理中的应用，分析其对积分结果的影响，并探讨一些常见的挑战和潜在的解决方案。

verror[n]≈verror[n−1]+ϵΔtserror[n]≈∑i=0n−1(iϵΔt)Δt=ϵ(Δt)2∑i=0n−1i=ϵ(Δt)2n(n−1)2≈12ϵ(nΔt)2=12ϵtn2

这种误差累积是直接积分加速度数据获取速度和位移的最大挑战。除了直流偏置，其他类型的噪声，如随机噪声和低频漂移，也会在积分过程中被放大，导致计算结果迅速失真。

DSP 滤波器在加速度信号处理中的应用

DSP 滤波器的核心作用是修改信号的频率成分。通过设计合适的滤波器，我们可以削弱或去除加速度数据中与运动信息无关的噪声和干扰。在将加速度数据转换为速度和位移的过程中，DSP 滤波器主要用于以下目的：

去除高频噪声：
传感器噪声、振动和其他高频干扰通常存在于加速度数据中。这些高频成分在积分过程中虽然不像低频误差那样迅速累积，但仍会影响结果的平滑性和准确性。低通滤波器或带通滤波器可以用来衰减这些高频分量。
抑制低频漂移和直流偏置：
这是通过积分计算速度和位移面临的主要问题。传感器的零点漂移、环境温度变化等因素会导致加速度信号中出现缓慢变化的低频分量甚至恒定的直流偏置。高通滤波器或带通滤波器可以有效地滤除这些低频误差，显著减缓积分误差的累积。

常见的 DSP 滤波器类型及其选择

在加速度信号处理中，常用的 DSP 滤波器主要包括：

有限脉冲响应 (FIR) 滤波器：
FIR 滤波器具有线性相位响应的优点，这意味着它们不会引起信号的时域失真。此外，FIR 滤波器总是稳定的。然而，为了达到与无限脉冲响应 (IIR) 滤波器相同的滤波效果，FIR 滤波器通常需要更高的阶数，这会增加计算量和延迟。常见的 FIR 滤波器设计方法包括窗函数法和频率采样法。
无限脉冲响应 (IIR) 滤波器：
IIR 滤波器通常可以使用较低的阶数实现陡峭的过渡带，因此计算效率更高。然而，IIR 滤波器通常具有非线性相位响应，可能导致信号失真。稳定性也是 IIR 滤波器设计中需要考虑的重要因素。常见的 IIR 滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

选择合适的滤波器类型和参数（如滤波器阶数、截止频率或通带/阻带频率）取决于具体的应用需求、噪声特性以及对计算资源和延迟的要求。

低通滤波器： 当主要的干扰是高频噪声时，可以使用低通滤波器。截止频率应选择在信号的有用频率范围之上，但足够低以衰减大部分噪声。

高通滤波器： 当主要的干扰是低频漂移和直流偏置时，高通滤波器是首选。截止频率应选择在信号的有用频率范围之下，但足够高以滤除低频误差。选择合适的截止频率是关键，过高的截止频率可能会滤除有用的低频运动信息，而过低的截止频率则无法有效抑制漂移。

带通滤波器： 如果信号的有用信息集中在一个特定的频率范围内，并且同时存在高频噪声和低频漂移，则可以使用带通滤波器。

陷波滤波器： 如果已知干扰集中在某个特定频率（如电源线干扰），可以使用陷波滤波器来精确地去除该频率成分。

滤波器设计流程

使用 DSP 滤波器处理加速度数据通常遵循以下流程：

信号分析：
对原始加速度数据进行分析，了解其频率特性、噪声水平和可能的漂移情况。可以通过傅里叶变换或功率谱密度估计来分析信号的频率成分。
滤波器规格确定：
根据信号分析的结果和应用需求，确定所需的滤波器类型、通带/阻带频率、阻带衰减等参数。例如，如果已知信号的主要运动频率范围，可以设计一个带通滤波器来保留这些频率，并滤除高频和低频干扰。
滤波器设计与实现：
使用 DSP 工具（如 MATLAB、Python 的 SciPy 库等）设计满足规格的滤波器。这通常包括选择滤波器类型（FIR 或 IIR）、滤波器阶数以及系数计算。设计的滤波器可以是离散时间的，直接应用于采样数据。
滤波：
将设计的滤波器应用于原始加速度数据，得到滤波后的加速度数据。
积分计算：
对滤波后的加速度数据进行数值积分，计算速度和位移。
后处理和验证：
对计算出的速度和位移数据进行进一步分析和验证。可能需要考虑初始条件、零点校正或其他校准技术。如果可能，将计算结果与真实的速度和位移数据进行比较，以评估方法的准确性。

滤波器在积分过程中的作用与挑战

尽管滤波器可以显著改善积分结果，但并非万无一失。滤波器本身也会对信号产生影响，例如：

相位延迟：
除了线性相位的 FIR 滤波器，大多数滤波器都会引入相位延迟，这会导致输出信号相对于输入信号在时间上发生偏移。在需要精确时序的应用中，这可能需要通过额外的处理（如前向-后向滤波）来补偿。
幅度失真：
滤波器在通带内也可能引入一定的幅度失真，尤其是在通带边缘。这可能会影响信号的准确性。
启动效应：
在滤波开始时，由于滤波器内部状态尚未稳定，可能会产生瞬态响应，影响前几个样本的准确性。
滤波器阶数和计算复杂性：
高阶滤波器通常可以提供更好的滤波效果（更陡峭的过渡带），但也会增加计算量和延迟。需要在滤波性能和计算资源之间进行权衡。

此外，滤波器的选择和参数设定对最终结果至关重要。不合适的滤波器设计可能会去除有用的信号信息，或者未能有效抑制噪声，从而导致积分结果仍然不准确。例如，如果高通滤波器的截止频率过高，可能会滤除缓慢的但真实的运动成分，导致位移计算偏小。反之，如果截止频率过低，则无法有效抑制低频漂移。

研究进展与未来的方向

使用 DSP 滤波器结合积分方法从加速度数据获取速度和位移一直是传感器融合和运动估计领域的研究热点。近年来的研究主要集中在以下方面：

自适应滤波技术：
传统的滤波器参数是固定的，无法应对时变的噪声特性或信号动态。自适应滤波器可以根据输入信号的统计特性自动调整滤波器参数，以达到更好的滤波效果。例如，卡尔曼滤波器及其变种（如扩展卡尔曼滤波器、无迹卡尔曼滤波器）常被用于融合来自加速度计和其他传感器（如陀螺仪、磁力计、GPS）的数据，并通过预测和更新机制来估计状态（包括位置、速度和姿态）。
非线性滤波方法：
对于非线性系统或非高斯噪声，传统的线性滤波器可能效果不佳。粒子滤波器等非线性滤波方法在某些情况下可以提供更优越的性能，尽管其计算复杂度通常更高。
基于机器学习的方法：
近年来，机器学习技术也被应用于从加速度数据估计运动。例如，循环神经网络（RNN）或卷积神经网络（CNN）可以直接学习加速度序列与速度/位移之间的非线性映射关系。这些方法需要大量的训练数据，并且模型的可解释性不如传统的基于物理模型和信号处理的方法。
联合滤波与积分：
一些研究探索了将滤波和积分过程更紧密地结合起来的方法，而不是简单地先滤波后积分。例如，可以设计一个能够在积分过程中同时抑制误差的滤波器。
零速检测与校正：
在许多应用中，设备会周期性地处于静止状态（零速）。利用这些零速区间，可以对积分过程中累积的误差进行校正，显著提高长时间跟踪的准确性。这通常与滤波器技术结合使用。

未来的研究方向可能包括：

更鲁棒的滤波器设计：
开发对传感器故障、环境变化等不确定因素更鲁棒的滤波器设计方法。
低功耗和实时实现：
在嵌入式系统和移动设备等资源受限的平台上实现高效且低功耗的滤波和积分算法。
多传感器融合的进一步优化：
研究如何更有效地融合来自不同类型传感器的信息，以提高运动估计的精度和鲁棒性。
将深度学习与传统信号处理方法相结合：
探索如何结合深度学习的数据驱动优势和传统信号处理方法的物理可解释性，以开发更强大的运动估计算法。

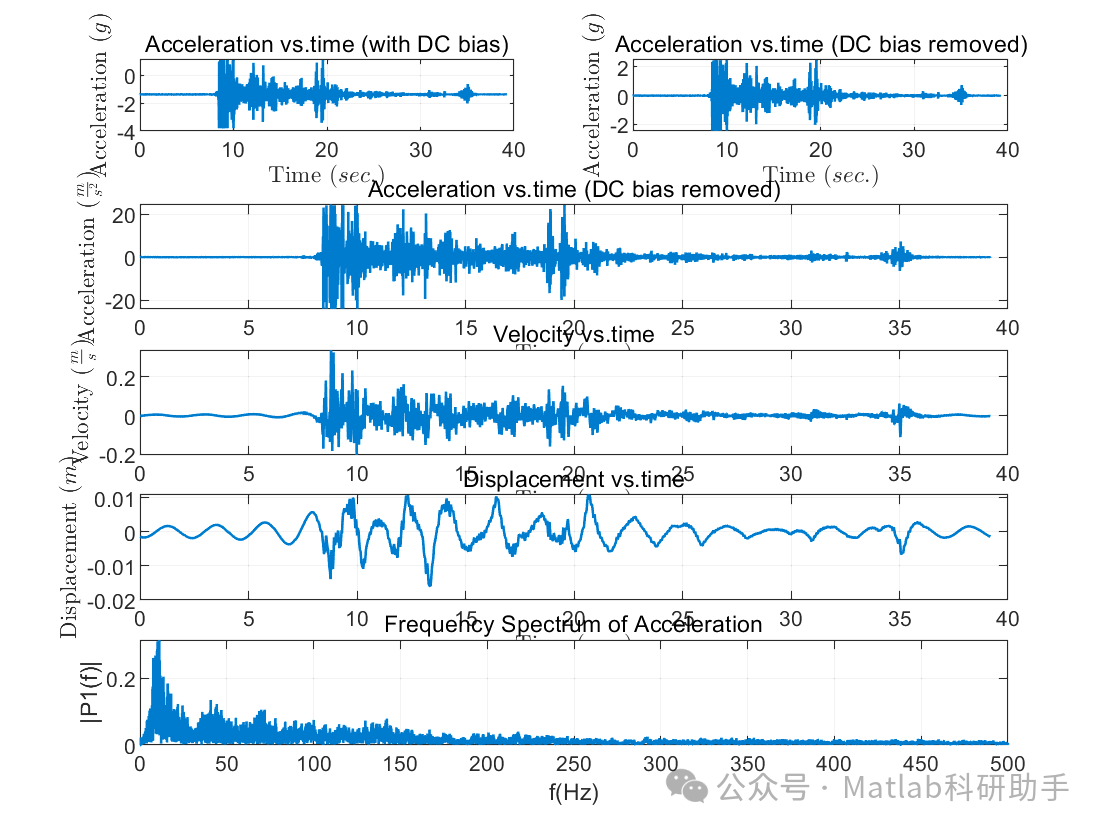

结论

通过对加速度数据应用适当的数字信号处理（DSP）滤波器，可以显著减轻噪声和漂移对积分计算的负面影响，从而加速和提高从加速度数据获取速度和位移的准确性。理解加速度、速度和位移之间的运动学关系以及误差在积分过程中的传播机制是设计有效滤波器的基础。选择合适的滤波器类型（FIR 或 IIR）、阶数以及截止频率是关键。高通滤波器对于抑制低频漂移尤为重要。

尽管 DSP 滤波器提供了强大的工具，但它们本身也会引入一些影响，例如相位延迟和幅度失真。因此，需要仔细设计和评估滤波器的效果。未来的研究将继续探索更先进的滤波技术，包括自适应滤波、非线性滤波、机器学习方法以及多传感器融合，以进一步提高在各种复杂场景下基于加速度数据的运动估计的精度和鲁棒性。随着传感器技术和计算能力的不断发展，基于加速度数据的运动估计方法将继续在广泛的应用领域发挥关键作用。
