🔥 内容介绍
本文旨在探讨利用Matlab构建交互式衍射光栅模型的可能性及其在教学和研究中的应用价值。通过深入分析衍射光栅的基本原理、衍射理论以及Matlab的编程特性,本文提出了一种基于Matlab GUI(图形用户界面)的交互式模型设计方案。该模型允许用户通过调整光栅参数(如周期、缝宽、缝数)、入射光参数(如波长、入射角)等,直观地观察和研究衍射图案的变化规律。文章详细阐述了模型的构建过程,包括理论计算模块、图形可视化模块以及用户交互模块的设计与实现。此外,本文还探讨了该模型在光学教学、实验模拟以及科学研究等领域的潜在应用,并对未来模型的改进和扩展方向进行了展望。
关键词: 衍射光栅;Matlab;交互式模型;GUI;光学教学;仿真模拟;衍射理论
1. 引言
衍射光栅是光学领域一种重要的色散元件,广泛应用于光谱仪、光通信、光学传感等领域。理解衍射光栅的工作原理对于掌握光学基础知识、进行光学实验以及开展相关科学研究至关重要。然而,传统的教学方法,如理论讲解和实际实验,往往存在一些局限性。理论讲解可能过于抽象,难以直观理解;而实际实验则受限于设备条件、操作技能以及实验成本。因此,开发一种能够直观演示衍射光栅工作原理并支持参数交互的仿真模型具有重要的意义。
Matlab作为一种强大的科学计算和可视化软件,在物理学、工程学等领域具有广泛的应用。其丰富的数学函数库、强大的图形绘制功能以及便捷的GUI开发环境,使其成为构建光学仿真模型的理想平台。本文旨在利用Matlab的这些特性,开发一个用户友好的交互式衍射光栅模型,以期弥补传统教学和研究方法的不足,为学习者和研究者提供一个便捷、高效的研究工具。
2. 衍射光栅的基本原理与衍射理论
衍射光栅是由大量平行且等间距的狭缝或刻痕组成的周期性结构。当一束单色平面波垂直入射到光栅上时,每一个狭缝都可视为一个次波源,根据惠更斯原理,这些次波源发出的球面波将相互干涉。干涉的结果将在远场(或透镜的焦平面)形成一系列明暗相间的条纹,即衍射图案。
衍射光栅的衍射理论主要基于夫琅禾费衍射理论。对于平面衍射光栅,当单色平面波以角度θi入射时,在衍射角θd方向上的衍射强度可以通过叠加每个狭缝的衍射振幅得到。
其中,第一项为单缝衍射因子,描述了单个狭缝的衍射行为;第二项为多缝干涉因子,描述了不同狭缝之间光的干涉效应。
理解这些理论基础是构建衍射光栅模型的关键。模型需要根据这些公式计算出不同衍射角下的衍射强度,并将其可视化呈现。
3. 基于Matlab的交互式模型设计与实现
基于上述理论分析,本文提出了一种基于Matlab GUI的交互式衍射光栅模型的设计方案,主要包括以下几个模块:
3.1 理论计算模块
该模块是模型的核心,负责根据用户输入的参数计算衍射图案的强度分布。主要功能包括:
- 参数输入:
接收用户输入的衍射光栅参数(周期d、缝宽a、缝数N)和入射光参数(波长λ、入射角θi)。
- 衍射强度计算:
根据输入的参数,利用衍射强度公式计算不同衍射角θd下的衍射强度I(θd)。由于实际计算通常需要考虑一个衍射角范围,可以通过设定θd的取值范围和步长来进行离散化计算。
- 极值点计算:
可选功能,计算衍射强度曲线的极大值(主极大)和极小值(零点)的位置,以便用户更精确地分析衍射图案。
3.2 图形可视化模块
该模块负责将理论计算结果以直观的图形形式呈现给用户。主要功能包括:
- 衍射强度曲线绘制:
将计算得到的衍射强度I(θd)作为纵轴,衍射角θd作为横轴,绘制衍射强度随衍射角变化的曲线。
- 衍射图案仿真:
通过颜色或灰度深浅模拟衍射图案的强度分布。例如,可以将衍射强度映射到灰度值,生成二维的衍射图案图像。
- 参数实时更新:
当用户在GUI中修改参数时,图形应能够实时更新,反映参数变化对衍射图案的影响。
3.3 用户交互模块(GUI设计)
该模块负责构建用户界面,实现用户与模型的交互。主要功能包括:
- 参数输入控件:
使用Matlab的GUI组件(如编辑框、滑块、下拉菜单等)创建用于输入光栅参数和入射光参数的控件。
- 图形显示区域:
使用Matlab的Axes控件显示衍射强度曲线和衍射图案。
- 功能按钮:
提供用于执行计算、清除图形、保存数据等操作的按钮。
- 用户反馈信息:
在界面上显示当前参数设置、计算状态等信息,增强用户体验。
3.4 实现细节
在Matlab中实现上述模块可以采用以下步骤:
- 使用GUIDE或App Designer构建GUI界面:
这两种工具都可以方便地创建和布局GUI控件。App Designer是较新的工具,功能更强大,推荐使用。
- 编写回调函数:
为GUI控件编写相应的回调函数,当用户与控件交互时触发这些函数。例如,当用户修改编辑框中的参数时,对应的回调函数会读取新的参数值,并触发理论计算和图形更新。
- 利用Matlab的绘图函数:
使用
plot
函数绘制曲线,使用imagesc
或imshow
函数显示衍射图案图像。 - 数据管理:
在Matlab的工作空间或结构体中存储用户输入的参数、计算结果等数据,方便在不同回调函数之间共享。
4. 模型的应用价值
构建的交互式衍射光栅模型在以下方面具有重要的应用价值:
-
光学教学:
- 直观演示衍射现象:
帮助学生直观理解光栅衍射的形成过程和特点。
- 参数影响分析:
通过改变光栅参数和入射光参数,让学生了解不同因素对衍射图案的影响,如周期对衍射角的影响、缝宽对单缝衍射包络线的影响、缝数对谱线宽度和亮度的影响等。
- 理论与实践结合:
将抽象的理论公式通过可视化的方式呈现,帮助学生更好地理解理论公式的物理意义。
- 辅助实验教学:
在没有实际实验设备的情况下,该模型可以作为一种有效的替代或补充工具,帮助学生预习或回顾实验内容。
- 直观演示衍射现象:
-
科学研究:
- 新型光栅设计:
研究不同结构和参数的光栅的衍射特性,为新型光栅的设计提供参考。
- 衍射理论验证:
通过与实验结果对比,验证衍射理论的正确性。
- 复杂光学系统的仿真:
将衍射光栅模型作为复杂光学系统仿真的一部分,研究其在系统中的作用。
- 新型光栅设计:
5. 模型的改进与展望
当前提出的模型设计方案为构建一个基本的交互式衍射光栅模型奠定了基础。未来可以从以下几个方面进行改进和扩展:
- 支持更多类型的光栅:
扩展模型以支持二维衍射光栅、相位光栅、闪耀光栅等更复杂的光栅类型。
- 考虑偏振效应:
将光的偏振效应纳入模型中,研究偏振对衍射图案的影响。
- 支持多色光入射:
扩展模型以支持多色光或白光入射,模拟光栅的色散现象。
- 增加噪声和误差模拟:
在模型中加入随机噪声或系统误差模拟,更接近实际实验条件。
- 提高计算效率:
对于复杂的模型或大规模计算,可以考虑优化计算算法或利用Matlab的并行计算功能提高效率。
- 提供更丰富的可视化方式:
除了强度曲线和二维图案,还可以考虑三维可视化、动画演示等方式,增强模型的交互性和趣味性。
- 整合到在线平台:
将模型部署到Web平台,方便更多用户在线使用。
6. 结论
本文详细探讨了利用Matlab构建交互式衍射光栅模型的可能性及其重要应用价值。通过理论分析和模型设计,我们提出了一个基于Matlab GUI的实现方案,该模型能够直观地展示衍射光栅的工作原理,并支持用户通过交互式界面调整参数,研究衍射图案的变化规律。该模型不仅能够有效地辅助光学教学,提高学生的学习兴趣和理解能力,还能够在实验模拟、优化以及科学研究中发挥重要作用。随着技术的不断发展,未来的模型将更加复杂、功能更强大,为光学领域的教学和研究提供更全面的支持。

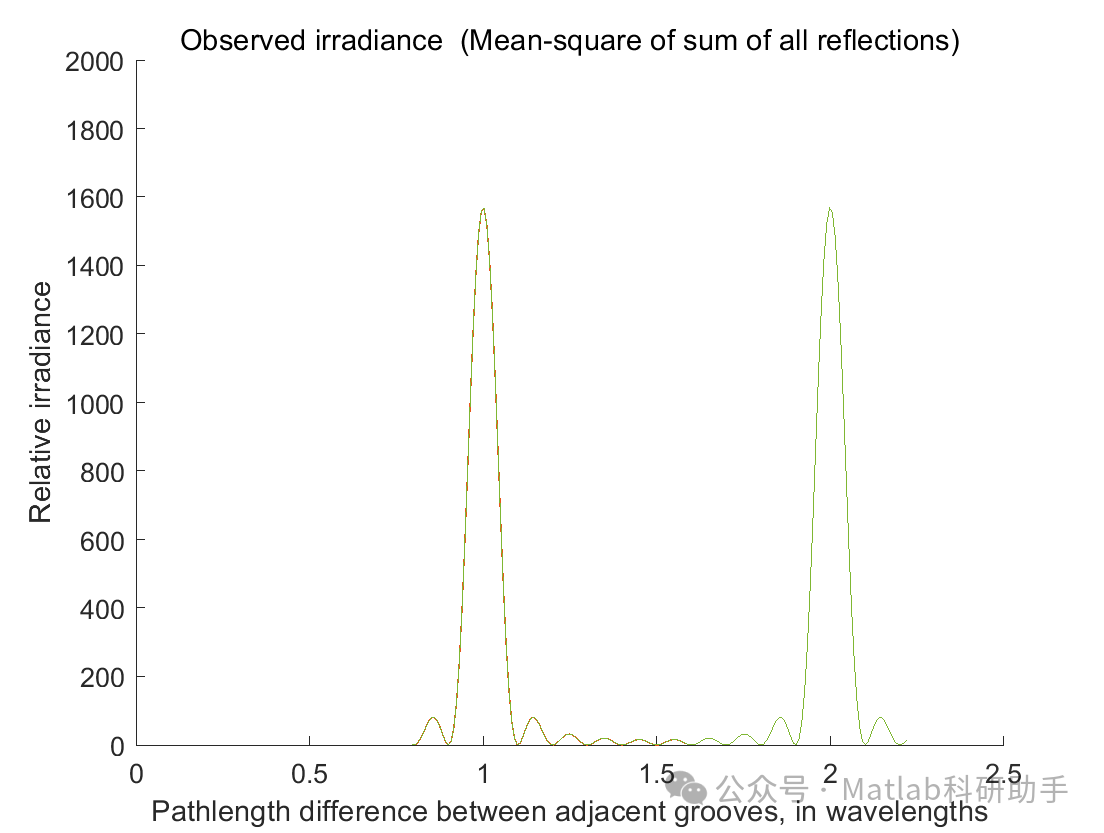

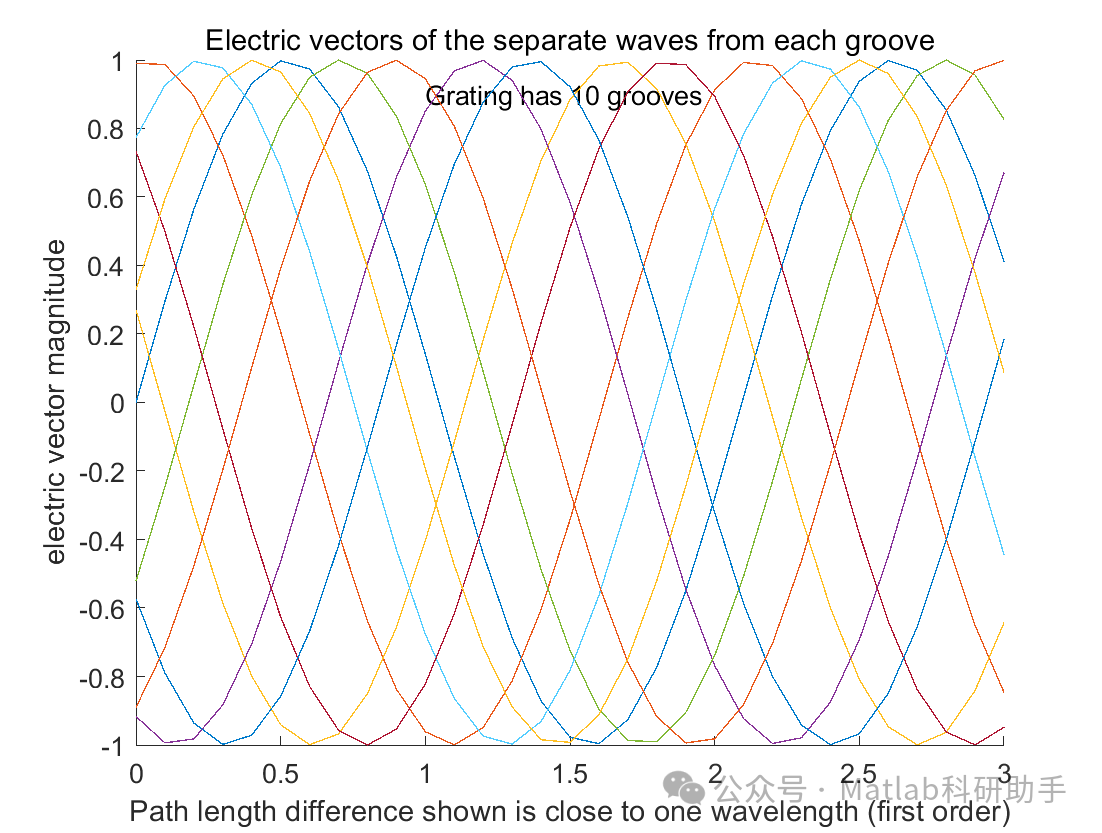

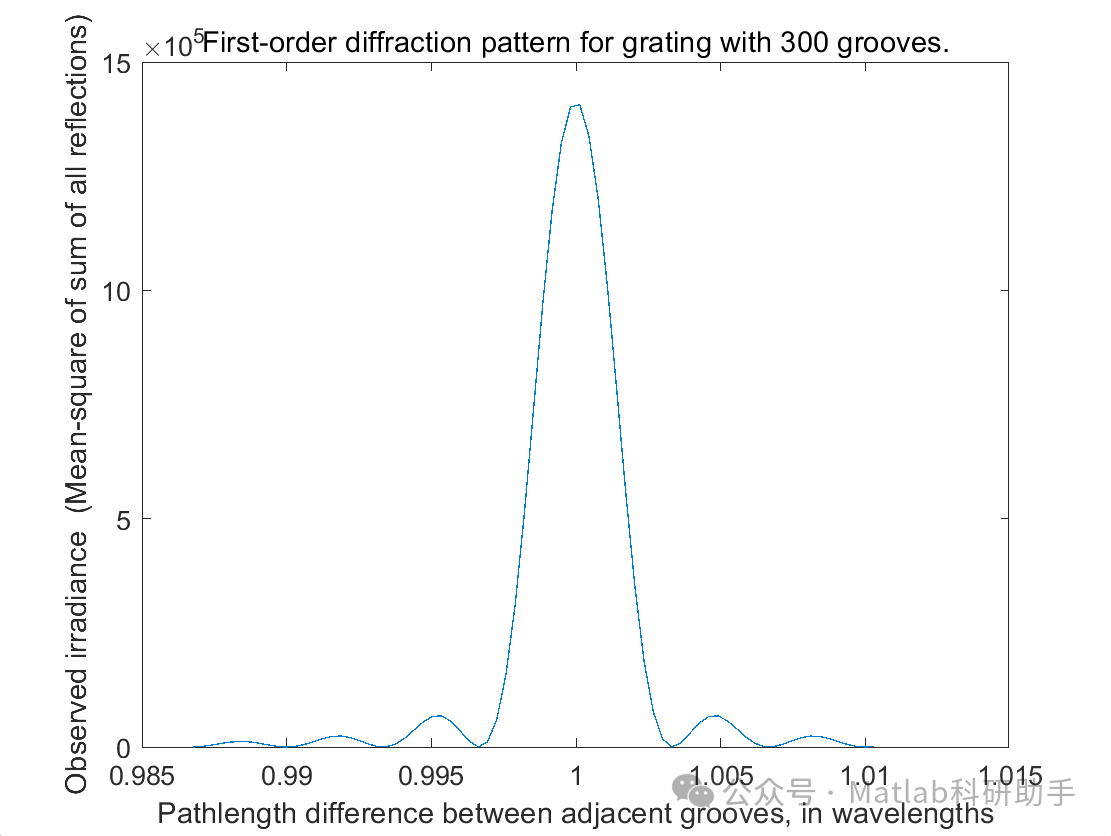

⛳️ 运行结果
🔗 参考文献
[1] 糜小涛,于宏柱,高键翔,等.大型衍射光栅刻划机微定位系统控制器设计[J].仪器仪表学报, 2015, 36(2):8.DOI:JournalArticle/5b3b7ec7c095d70f0078d450.
[2] 张景川.基于Matlab的光栅衍射条纹强度研究[J].兰州文理学院学报(自然科学版), 2011, 25(1):52-55.DOI:10.3969/j.issn.1672-691X.2011.01.013.
[3] 崔富刚,谭毅.光栅衍射次极大条纹相对强度分布的仿真研究[J].实验技术与管理, 2012, 29(7):3.DOI:10.3969/j.issn.1002-4956.2012.07.023.
