🔥 内容介绍

在移动通信系统中，无线电信号从发射端传播到接收端的过程中，会受到各种环境因素的影响，导致信号强度和相位发生随机变化，这种现象称为衰落（fading）。衰落是影响移动通信系统性能的关键因素之一，它会导致信号失真、误码率增加，甚至通信中断。为了准确评估和预测无线信道的衰落特性，研究人员引入了多种信道衰落指标。其中，电平交叉速率（Level Crossing Rate, LCR）和平均淡入淡出持续时间（Average Fade Duration, AFD）是描述衰落信号统计特性的两个重要指标。本文将对LCR和AFD的概念、计算方法、物理意义及其在移动通信系统分析中的应用进行深入探讨。

电平交叉速率（LCR）

定义与概念

电平交叉速率（LCR）是指单位时间内，衰落信号的包络（或幅度）向上或向下穿过某个特定电平的平均次数。简单来说，它衡量了衰落信号波动的“频率”。一个较高的LCR意味着信号包络在某个电平附近快速波动，而较低的LCR则表示信号包络在该电平附近相对稳定。

LCR的计算方法

对于不同的衰落信道模型，LCR的计算公式是不同的。以下是几种常见的衰落信道模型下的LCR计算公式：

瑞利衰落信道 (Rayleigh Fading Channel): 瑞利衰落通常发生在非视距（Non-Line-of-Sight, NLOS）传播环境中，当发射端和接收端之间没有直射路径，而是由多个散射路径到达时。在瑞利衰落信道下，信号包络服从瑞利分布。
莱斯衰落信道 (Ricean Fading Channel): 莱斯衰落发生在存在一条较强的直射路径（Line-of-Sight, LOS）和多条散射路径共同到达接收端的情况下。在莱斯衰落信道下，信号包络服从莱斯分布。
纳卡伽米-m衰落信道 (Nakagami-m Fading Channel): 纳卡伽米-m衰落是一种更通用的衰落模型，可以通过调整参数 mm 来描述不同程度的衰落，包括瑞利衰落（m=1m=1）和单径无衰落（m→∞m→∞）等特殊情况。其LCR的计算公式也相对复杂，通常需要通过数值方法计算伽马函数。

从LCR的计算公式可以看出，LCR主要受到最大多普勒频移 fmfm 和所考虑的电平 rr 的影响。最大多普勒频移反映了移动台的速度，速度越快，fmfm 越大，信号包络的变化越快，LCR也就越高。电平 rr 的选择也对LCR有显著影响。对于瑞利衰落，LCR在归一化电平 ρ=1/2ρ=1/2 处取得最大值，而在非常高或非常低的电平处LCR趋于零。这说明信号包络在接近均方根值附近的电平波动最频繁。

LCR的物理意义

LCR的物理意义在于它量化了衰落引起的信号波动性。高LCR意味着信号包络频繁穿越某个电平，这会增加接收机跟踪信号的难度，尤其是在低信噪比（SNR）下。频繁的电平穿越也可能导致系统需要更频繁地进行交织和编码来对抗突发错误。在多径信道中，多普勒频移是导致LCR的主要原因。移动台的运动使得不同的多径信号到达接收端时具有不同的多普勒频移，这些带有不同多普勒频移的信号叠加在一起，形成随时间变化的合成信号，其包络也会随之波动。因此，LCR可以用来衡量由于移动性引起的多普勒扩展对信道衰落的影响。

平均淡入淡出持续时间（AFD）

定义与概念

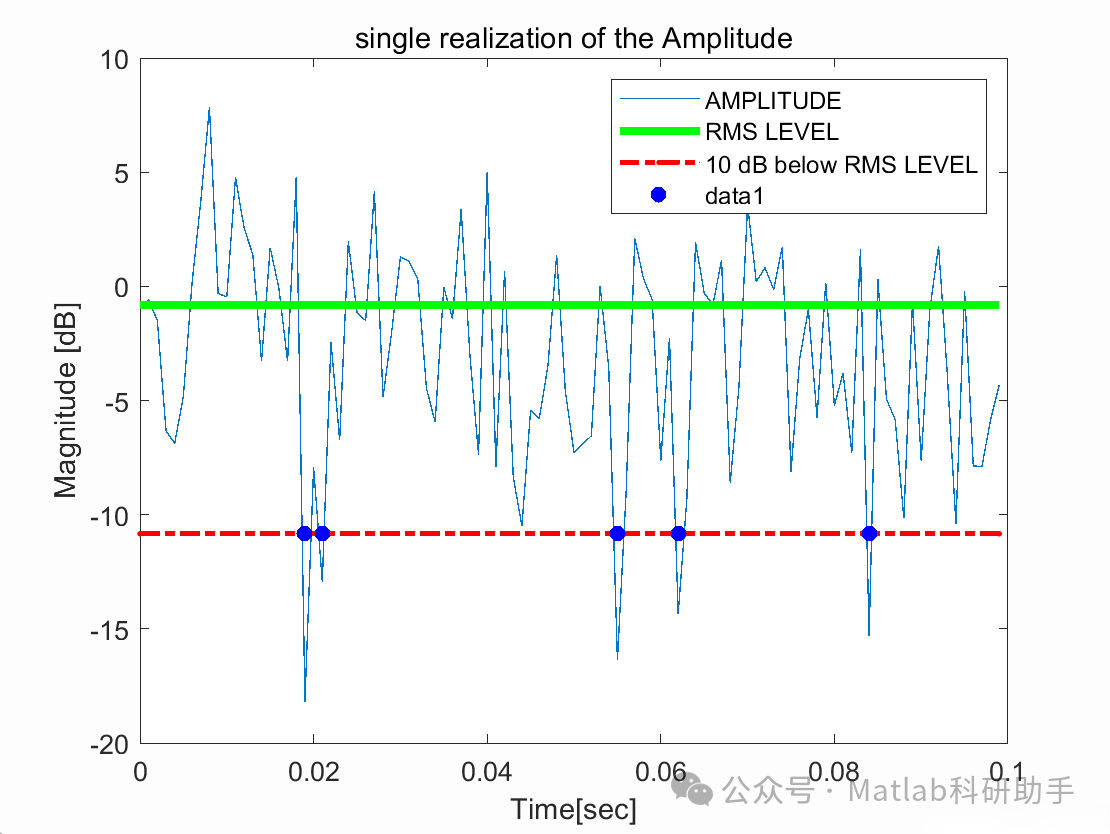

平均淡入淡出持续时间（AFD）是指衰落信号包络连续低于某个特定电平的平均时间长度。它衡量了信号陷入“深衰落”状态并持续一段时间的平均时长。一个较长的AFD意味着信号包络长时间处于较低的电平，这会导致接收到的信号能量不足，系统性能严重下降，甚至可能发生通信中断。

莱斯衰落信道: 莱斯分布的CDF相对复杂，涉及到马尔库姆Q函数（Marcum Q-function）或修正贝塞尔函数。
纳卡伽米-m衰落信道: 纳卡伽米-m分布的CDF涉及到不完全伽马函数。

AFD的物理意义

AFD的物理意义在于它量化了信号处于不可用状态（即深衰落）的平均持续时间。较长的AFD意味着信号长时间低于接收机的解调门限，导致数据丢失和通信中断的可能性增加。这对于需要实时传输的应用（如语音和视频通话）尤为重要，因为较长的中断时间会严重影响用户体验。AFD可以用来指导系统设计，例如在衰落持续时间较长的情况下，可能需要采用更强的纠错编码、自动重传请求（ARQ）机制或者分集技术来提高系统的可靠性。

LCR和AFD在移动通信系统分析中的应用

LCR和AFD是评估移动通信信道衰落特性的重要工具，它们在系统设计、性能预测和优化中有着广泛的应用：

系统性能评估: LCR和AFD可以用来预测系统的误码率（BER）或中断概率（Outage Probability）。高LCR意味着信号波动剧烈，可能导致更高的误码率。长AFD意味着信号长时间处于深衰落，可能导致更高的中断概率。通过计算LCR和AFD，可以评估系统在特定信道条件下的性能表现。
抗衰落技术设计: 对LCR和AFD的分析可以指导抗衰落技术的设计。例如，如果LCR很高，说明信号波动很快，可以考虑采用更快的交织深度来分散突发错误。如果AFD很长，说明信号长时间处于深衰落，可以考虑采用分集技术（如空间分集、频率分集或时间分集）来提供冗余，或者采用自适应调制编码（AMC）来调整传输速率以适应信道变化。
资源管理和调度: 在多用户系统中，LCR和AFD可以用来进行资源管理和调度。例如，可以优先为具有较低LCR和AFD的用户分配资源，以提高系统整体性能。或者，可以利用LCR和AFD来预测用户的信道质量变化，从而进行动态资源分配。
信道建模与仿真: LCR和AFD是验证信道模型准确性的重要指标。一个好的信道模型应该能够准确地预测实际信道环境下的LCR和AFD。通过比较仿真结果与实测数据中的LCR和AFD，可以评估信道模型的有效性。
服务质量（QoS）保障: 对于实时业务，服务质量对衰落持续时间非常敏感。AFD可以直接用来评估信道对实时业务的影响。例如，可以设定一个AFD的上限，以保证用户能够获得可接受的服务质量。
链路预算: 在进行链路预算时，需要考虑衰落的影响。LCR和AFD可以帮助工程师更准确地估计由于衰落引起的链路裕度需求。

需要注意的是，LCR和AFD通常是基于信道包络的统计特性。在实际系统中，接收机性能还会受到信噪比（SNR）的影响。然而，LCR和AFD提供了对信道自身动态特性的重要洞察，与SNR结合起来，可以更全面地评估系统性能。

结论

电平交叉速率（LCR）和平均淡入淡出持续时间（AFD）是描述移动通信信道衰落特性的两个关键统计指标。LCR量化了衰落信号包络波动的频率，反映了多普勒效应引起的多径信号时变特性；而AFD量化了信号陷入深衰落并持续的平均时间，反映了信道对系统可用性和可靠性的影响。通过分析LCR和AFD，可以深入了解无线信道的动态衰落特性，从而指导移动通信系统的设计、性能预测和优化。随着无线通信技术的不断发展，对复杂信道衰落特性的准确理解和建模变得越来越重要，而LCR和AFD作为重要的信道统计指标，将继续在未来的移动通信研究和应用中发挥关键作用。对这两个指标的深入研究有助于开发更有效的抗衰落技术和资源管理策略，从而提升移动通信系统的性能和用户体验。
